【国家标准(GB)】 低压开关设备和控制设备 低压机电式接触器和电动机起动器

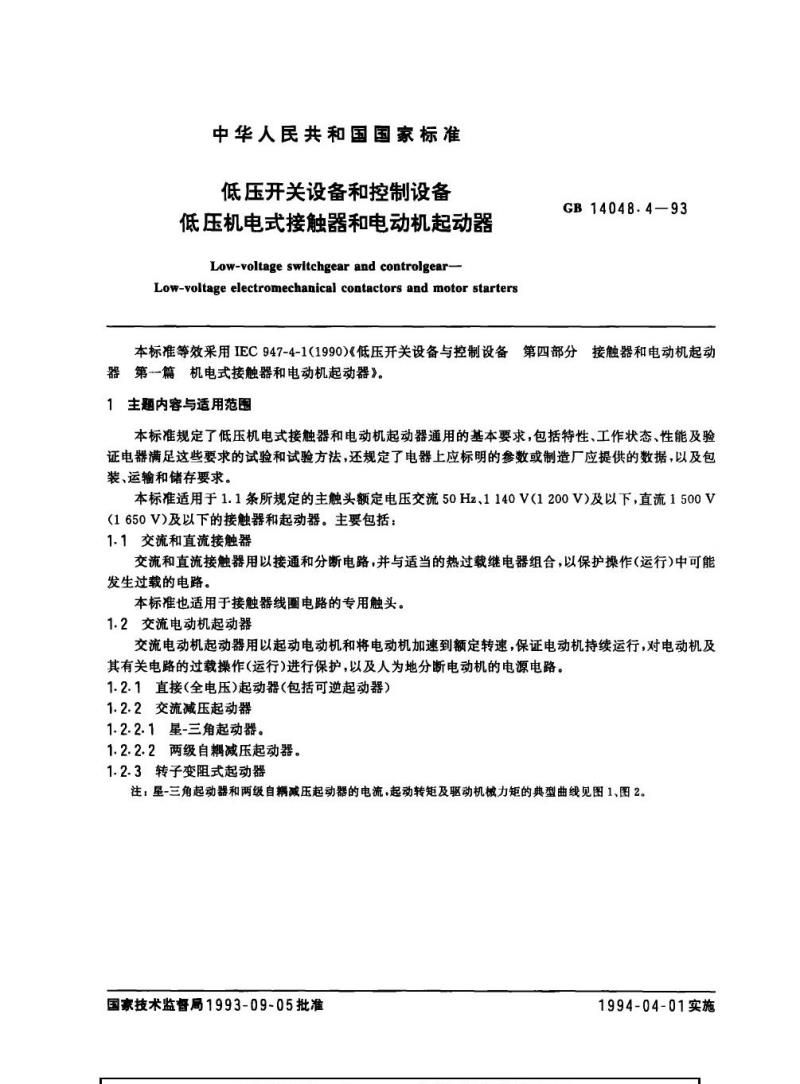

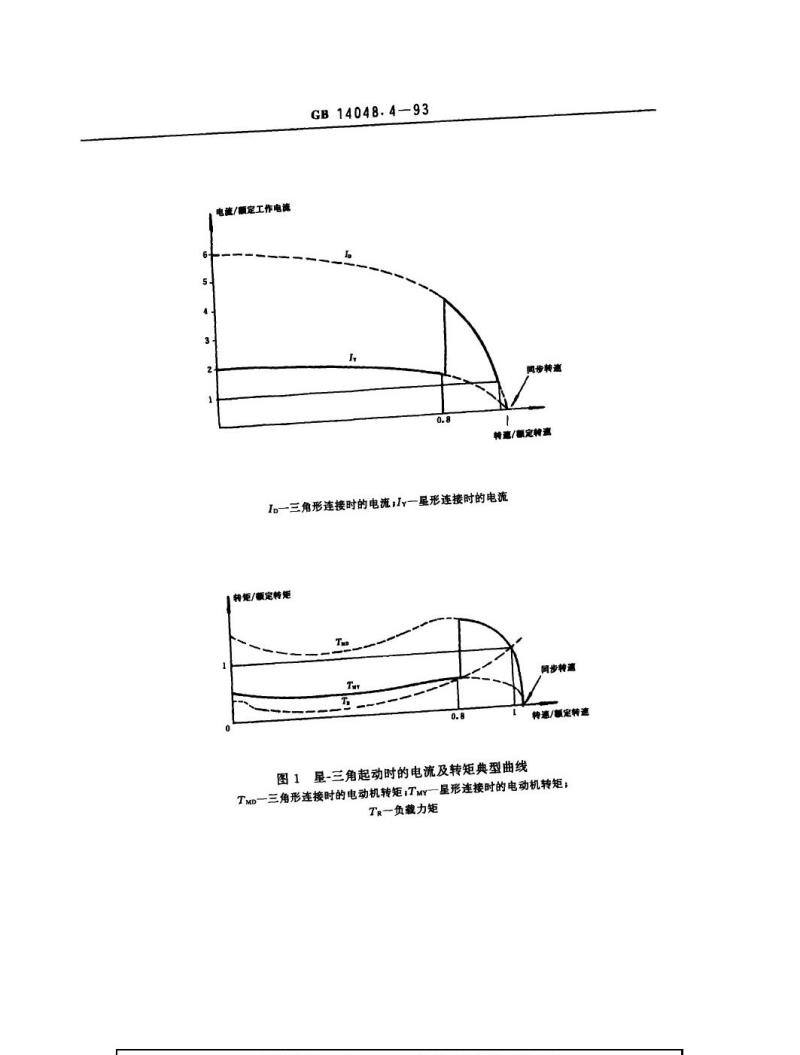

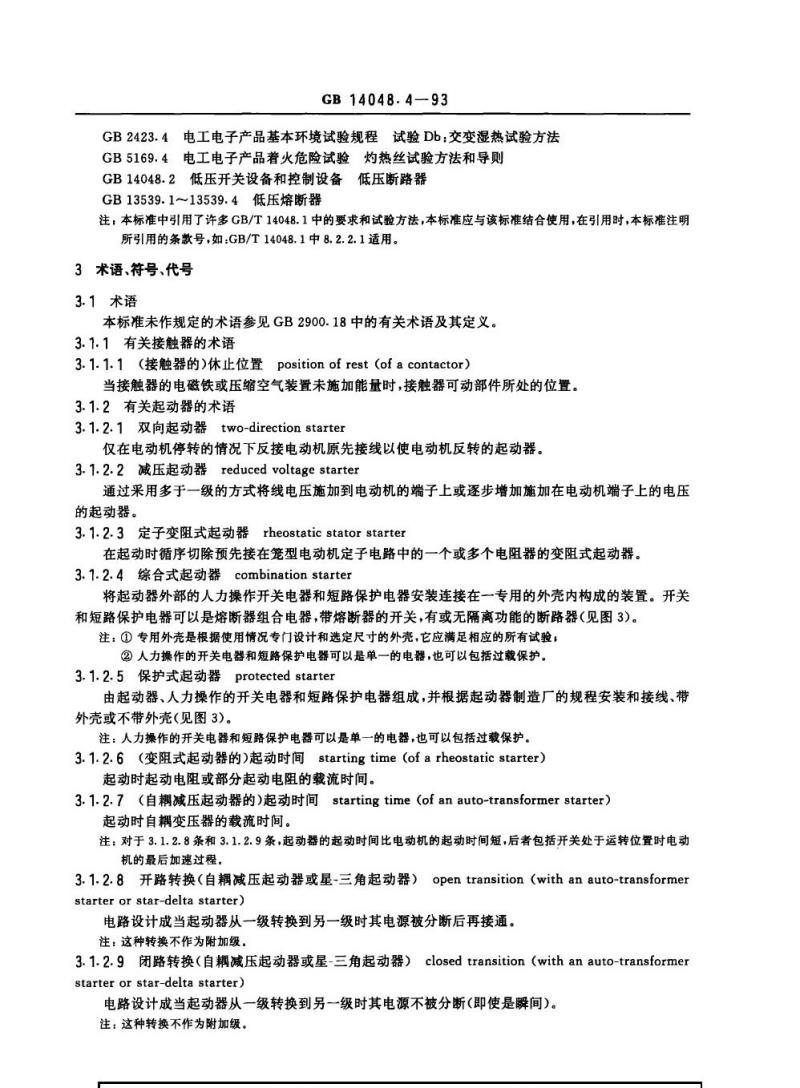

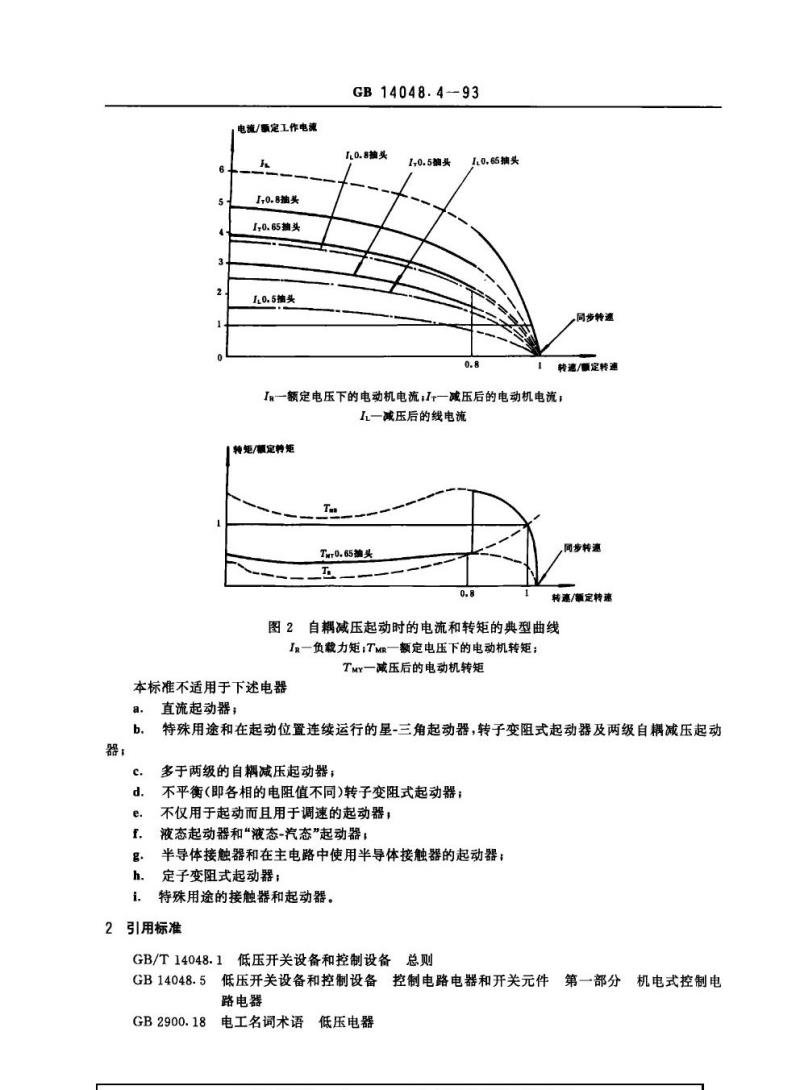

中华人民共和国国家标准 低压开关设备和控制设备 低压机电式接触器和电动机起动器 Low-voltage switchgear and controlgear - Low-voltage electromechanical contactors and motor starters GB14048.4—93 本标准等效采用IEC 947-4-1 (1990)《低压开关设备与控制设备第四部分：接触器和电动机起动器第一篇：机电式接触器和电动机起动器》。 1 主题内容与适用范围 本标准规定了低压机电式接触器和电动机起动器的通用基本要求，包括特性、工作状态、性能及验证电器满足这些要求的试验方法。此外，还规定了电器上应标明的参数或制造厂应提供的数据，以及包装、运输和储存要求。 本标准适用于下列设备： 1.1 主触头额定电压交流50Hz、1140V(1200V)及以下，直流1500V(1650V)及以下的接触器和起动器。主要包括： 1.1.1 交流和直流接触器 交流和直流接触器用于接通和分断电路，并与适当的热过载继电器组合，以保护可能发生过载的电路。此标准也适用于接触器线圈电路的专用触头。 1.2 交流电动机起动器 交流电动机起动器用于起动电动机并将其加速至额定转速，确保电动机持续运行，保护电动机及相关电路免受过载，并能分断电动机的电源电路。具体包括： 1.2.1 直接（全电压）起动器（包括可逆起动器）； 1.2.2 交流减压起动器： 1.2.2.1 星-三角起动器； 1.2.2.2 两级自耦减压起动器； 1.2.3 转子变阻式起动器。 注：星-三角起动器和两级自耦减压起动器的电流、起动转矩及驱动机械力矩的典型曲线见图1、图2。 本标准不适用于下列电器： a. 直流起动器； b. 特殊用途和在起动位置连续运行的星-三角起动器、转子变阻式起动器及两级自耦减压起动器； c. 不平衡（即各相电阻值不同）转子变阻式起动器； d. 不仅用于起动而且用于调速的起动器，液态起动器和“液态-汽态”起动器； e. 半导体接触器及在主电路中使用半导体接触器的起动器； f. 定子变阻式起动器； g. 特殊用途的接触器和起动器。 2 引用标准 GB/T 14048.11 低压开关设备和控制设备总则 GB14048.5 低压开关设备和控制设备控制电路电器和开关元件第一部分：机电式控制电路电器 GB2900.18 电工名词术语：低压电器 GB14048.4-93 GB2423.4 电工电子产品基本环境试验规程：交变湿热试验方法 GB5169.4 电工电子产品着火危险试验：灼热丝试验方法和导则 GB14048.2 低压开关设备和控制设备：低压断路器 GB13539.1～13539.4 低压熔断器 3 术语、符号、代号 3.1 术语 本标准未作规定的术语参见GB2900.18中的相关术语及其定义。 3.1.1 有关接触器的术语 3.1.1.1 （接触器的）休止位置 当接触器的电磁铁或压缩空气装置未施加能量时，接触器可动部件所处的位置。 3.1.2 有关起动器的术语 3.1.2.1 双向起动器 仅在电动机停转的情况下，反接电动机原先接线以使电动机反转的起动器。 3.1.2.2 减压起动器 通过采用多于一级的方式将线电压施加到电动机的端子上，或逐步增加施加在电动机上的电压。
