【国家标准(GB)】 灯具一般安全要求与试验

GB 7000.1—1996

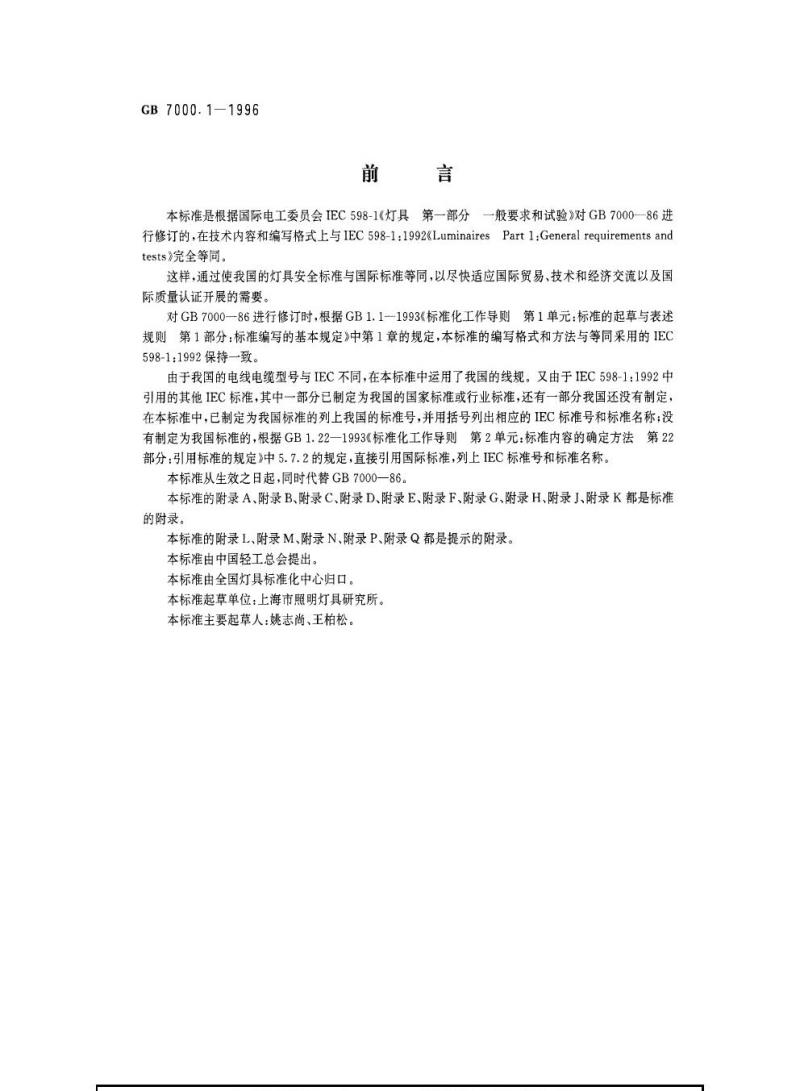

前言
本标准是根据国际电工委员会IEC598-1《灯具第一部分一般要求和试验》对GB7000一86进行修订的，在技术内容和编写格式上与IEC598-1:1992《LuminairesPart1:Generalrequirementsandtests》完全等同。
这样，通过使我国的灯具安全标准与国际标准等同，以尽快适应国际贸易、技术和经济交流以及国际质量认证开展的需要。
对GB7000--86进行修订时，根据GB1.11993《标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》中第1章的规定，本标准的编写格式和方法与等同采用的IEC598-1:1992保持一致。
由于我国的电线电缆型号与IEC不同，在本标准中运用了我国的线规。又由于IEC598-1：1992中引用的其他IEC标准，其中一部分已制定为我国的国家标准或行业标准，还有一部分我国还没有制定，在本标准中，已制定为我国标准的列上我国的标准号，并用括号列出相应的IEC标准号和标准名称；没有制定为我国标准的，根据GB1.22一1993《标准化工作导则第2单元：标准内容的确定方法第22部分：引用标准的规定》中5.7.2的规定，直接引用国际标准，列上IEC标准号和标准名称。本标准从生效之日起，同时代替GB7000一86。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录J、附录K都是标准的附录。
本标准的附录L、附录M、附录N、附录P、附录Q都是提示的附录。本标准由中国轻工总会提出。
本标准由全国灯具标准化中心归口。本标准起草单位：上海市照明灯具研究所，本标准主要起草人：姚志尚、王柏松。GB7000.1-1996
IEC前言
1）由对所表述内容感兴趣的各国家委员会参加的技术委员会所制定的IEC技术文件的正式决定或协议，表达了国际上尽可能接近的一致意见。2）这些决定或协议以推荐的形式供各国使用，在这个意义上已被各国家委员会所认可。3）为了促进国际的统一，IEC希望在条件允许的范围内，所有的国家委员会应采纳IEC推荐的文本作为他们国家的标准。IEC推荐标准和相应的国家标准之间的任何差别，应该尽可能在国家标准的后面注明。
4）IEC并未制订任何关于表示认可标志的手续。如有对某项设备声称符合IEC的某项推荐标准时，IEC对此不负责任。
本标准由IEC第34技术委员会(灯泡及其设备)的第34D分技术委员会(灯具)制定。本标准为IEC598-1的第三版，取代其1986年的第二版和1988年的第一次修改案。本标准文本以下列文件为基础：六月法的文
34D(中央办公室)153
34D(中央办公室)154
34D(中央办公室)156
34D(中央办公室)157
34D(中央办公室)158
34D(中央办公室)159
34D(中央办公室)161
34D(中央办公室)162
34D(中央办公室)163
34D(中央办公室)164
34D(中央办公室)187
34D(中央办公室）194
34D(中央办公室)195
34D(中央办公室)196
34D(中央办公室)197
34D(中央办公室)178
关于本标准表决的详情，请见上表所示的表决结果的报告。表决结果的报告
34D(中央办公室)175
34D(中央办公室)176
34D(中央办公室)188
34D(中央办公室)189
34D(中央办公室)179
34D(中央办公室)190
34D(中央办公室)180
34D(中央办公室)181
34D(中央办公室)191
34D(中央办公室)182
34D(中央办公室)202
34D(中央办公室)203
34D(中央办公室)204
34D(中央办公室)206
34D(中央办公室)207
34D(中央办公室)199
0一般介绍

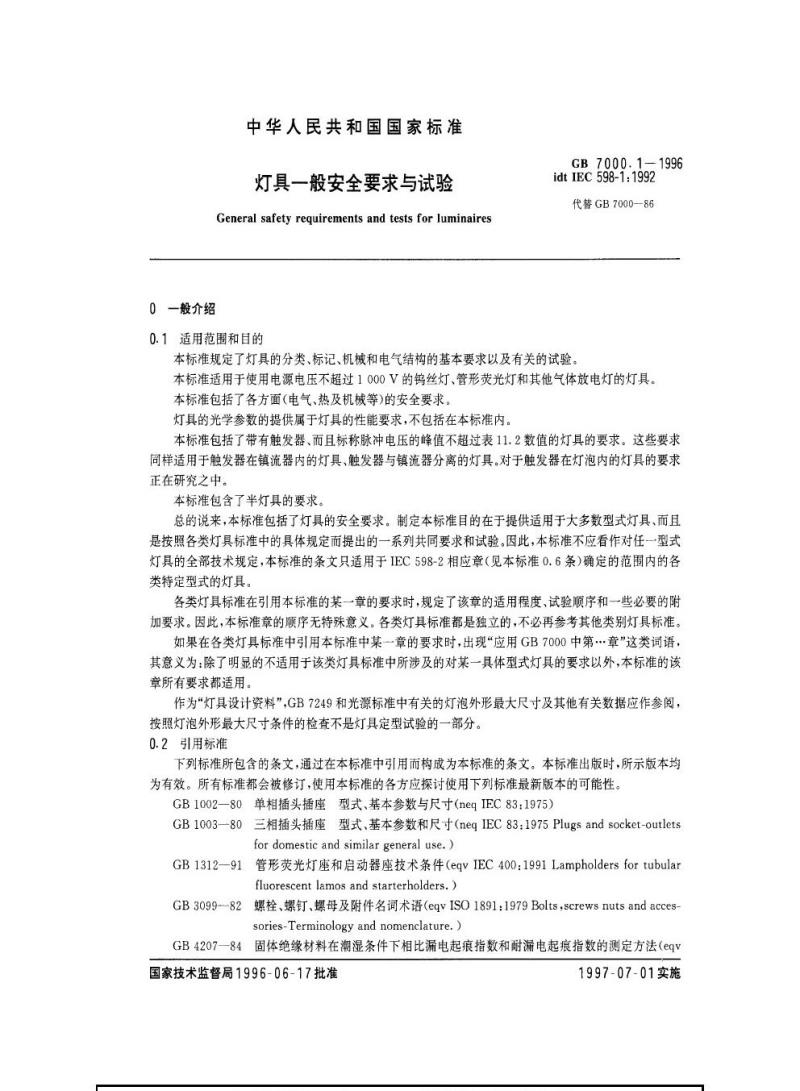

中华人民共和国国家标准
灯具一般安全要求与试验
Generalsafetyrequirementsandtestsforluminaires0.1适用范围和目的
GB 7000.1-1996
idt IEC 598-1:1992
代替GB7000—86
本标准规定了灯具的分类、标记、机械和电气结构的基本要求以及有关的试验。本标准适用于使用电源电压不超过1000V的钨丝灯、管形荧光灯和其他气体放电灯的灯具本标准包括了各方面（电气、热及机械等)的安全要求。灯具的光学参数的提供属于灯具的性能要求，不包括在本标准内。本标准包括了带有触发器、而且标称脉冲电压的峰值不超过表11.2数值的灯具的要求。这些要求同样适用于触发器在镇流器内的灯具、触发器与镇流器分离的灯具。对于触发器在灯泡内的灯具的要求正在研究之中。
本标准包含了半灯具的要求。
总的说来，本标准包括了灯具的安全要求。制定本标准目的在于提供适用于大多数型式灯具、而且是按照各类灯具标准中的具体规定而提出的一系列共同要求和试验。因此，本标准不应看作对任一型式灯具的全部技术规定，本标准的条文只适用于IEC598-2相应章（见本标准0.6条）确定的范围内的各类特定型式的灯具。
各类灯具标准在引用本标准的某一章的要求时，规定了该章的适用程度、试验顺序和一些必要的附加要求。因此，本标准意的顺序无特殊意义。各类灯具标准都是独立的，不必再参考其他类别灯具标准。如果在各类灯具标准中引用本标准中某一章的要求时，出现“应用GB7000中第章”这类词语，其意义为：除了明显的不适用于该类灯具标准中所涉及的对某一具体型式灯具的要求以外，本标准的该章所有要求都适用。
作为“灯具设计资料”，GB7249和光源标准中有关的灯泡外形最大尺寸及其他有关数据应作参阅，按照灯泡外形最大尺寸条件的检查不是灯具定型试验的一部分。0.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1002—80单相插头插座型式、基本参数与尺寸（neqIEC83:1975）GB1003—80三相插头插座型式、基本参数和尺寸（neqIEC83：1975Plugsand socket-outletsfor domestic and similar general use.)管形荧光灯座和启动器座技术条件（eqvIEC400：1991LampholdersfortubularGB1312—91
fluorescent lamos and starterholders.)GB3099-82免费标准下载网bzxz
螺栓、螺钉、螺母及附件名词术语（eqvISO1891:1979Bolts，screwsnutsandacces-sories-Terminology and nomenclature.)固体绝缘材料在潮湿条件下相比漏电起痕指数和耐漏电起痕指数的测定方法（eqvGB4207--84
国家技术监督局1996-06-17批准1997-07-01实施

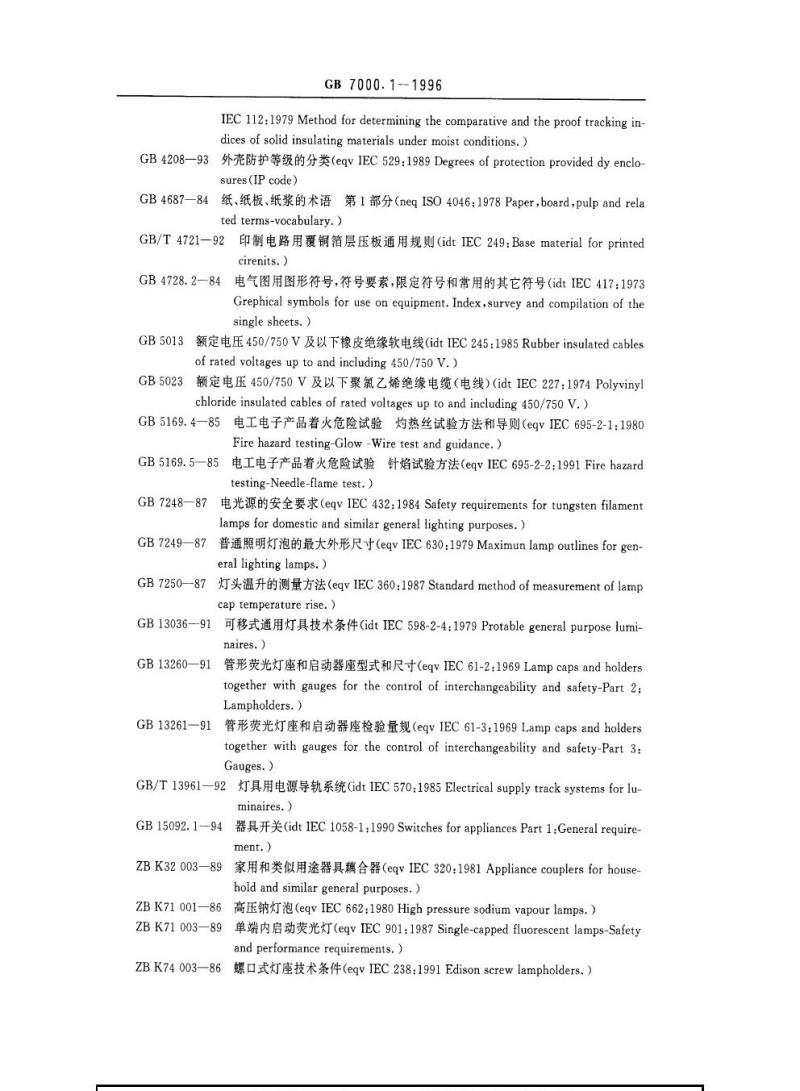

GB7000.1-1996
IEC 112:1979 Method for determining the comparative and the proof tracking in-dices of solid insulating materials undermoist conditions.)GB4208—93外壳防护等级的分类(eqvIEC529:1989Degreesofprotectionprovideddyenclosures(IP code)
GB4687—84纸、纸板、纸浆的术语第1部分（neqISO40461978Paper，board，pulpandrelated terms-vocabulary.)
GB/T4721—92印制电路用覆铜箔层压板通用规则（idtIEC249:Basematerialforprintedcirenits.）
GB4728.2—84月
电气图用图形符号，符号要素，限定符号和常用的其它符号(idtIEC417：1973Grephical symbolsfor useon equipment.Index,survey and compilation of thesingle sheets.)
GB5013额定电压450/750V及以下橡皮绝缘软电线(idtIEC245:1985Rubberinsulatedcablesof rated voltagesup to and including 450/750V.)GB5023额定电压450/750V及以下聚氯乙烯绝缘电缆（电线）idtIEC227：1974Polyvinylchloride insulated cables of rated voltages up to and including 450/750 V.)GB5169.4一85电工电子产品着火危险试验灼热丝试验方法和导则(eqvIEC695-2-1:1980Fire hazard testing-Glow -Wire test and guidance.)GB5169.5—85电工电子产品着火危险试验针焰试验方法(eqvIEC695-2-2:1991Firehazardtesting-Needle-flame test.)
电光源的安全要求（eqvIEC4321984SafetyrequirementsfortungstenfilamentGB7248—87E
lamps for domestic and similar general lighting purposes.)普通照明灯泡的最大外形尺寸（eqvIEC630：1979MaximunlampoutlinesforgenGB7249—87
eral lighting lamps.)
灯头温升的测量方法(eqvIEC360:1987StandardmethodofmeasurementoflampGB7250-87
captemperaturerise.）
GB13036—91可移式通用灯具技术条件(idtIEC598-2-4：1979Protablegeneralpurposelumi-naires.
GB13260—91管形荧光灯座和启动器座型式和尺寸(eqvIEC61-2:1969Lampcapsandholderstogether with gauges for the control of interchangeability and safety-Part 2:Lampholders.)
GB13261—91管形荧光灯座和启动器座检验量规（eqvIEC61-3:1969Lampcapsandholderstogether with gauges for the control of interchangeability and safety-Part 3:Gauges.）
GB/T13961—92灯具用电源导轨系统(idtIEC570:1985Electricalsupplytracksystemsforluminaires.）
器具开关(idtIEC1058-1：1990Switches forappliancesPart1:GeneralrequireGB15092.1—94
ment.)
ZBK32003—89
家用和类似用途器具藕合器（eqvIEC320：1981Appliancecouplersforhouseholdand similargeneral purposes.)ZBK71001—86高压钠灯泡(eqvIEC662:1980Highpressure sodiumvapourlamps.）ZBK71003—89单端内启动荧光灯(eqvIEC901:1987Single-capped fluorescentlamps-Safetyandperformancerequirements.
ZBK74003—86螺口式灯座技术条件（eqvIEC238:1991Edisonscrewlampholders.）GB7000.1-1996

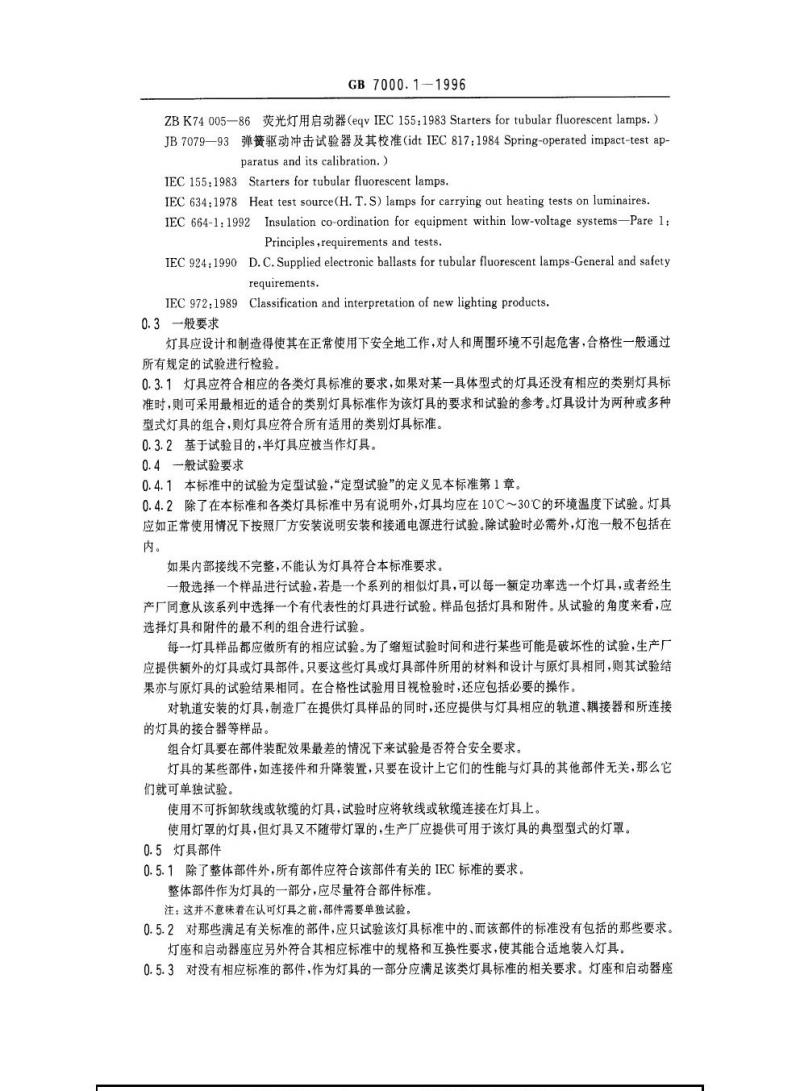

ZBK74005—86荧光灯用启动器（eqvIEC155:1983Startersfortubularfluorescentlamps.）JB7079—93弹簧驱动冲击试验器及其校准（idtIEC817:1984Spring-0peratedimpact-testap-paratus and its calibration.)IEC155:1983StartersfortubularfluorescentlampsIEC 634:1978 Heat test source(H.T.S) lamps for carrying out heating tests on luminaires.IEC 664-1:1992Insulation co-ordination for equipment within low-voltage systems—Pare l:Principles,requirements and tests.IEC 924:1990D.C.Supplied electronic ballasts for tubular fluorescent lamps-General and safetyrequirements.
IEC 972:1989 Classification and interpretation of new lighting products.0.3一般要求
灯具应设计和制造得使其在正常使用下安全地工作，对人和周围环境不引起危害，合格性一般通过所有规定的试验进行检验
0.3.1灯具应符合相应的各类灯具标准的要求，如果对某一具体型式的灯具还没有相应的类别灯具标准时，则可采用最相近的适合的类别灯具标准作为该灯具的要求和试验的参考。灯具设计为两种或多种型式灯具的组合，则灯具应符合所有适用的类别灯具标准。0.3.2基于试验目的，半灯具应被当作灯具。0.4一般试验要求
0.4.1本标准中的试验为定型试验，“定型试验”的定义见本标准第1章。0.4.2除了在本标准和各类灯具标准中另有说明外，灯具均应在10℃～30℃的环境温度下试验。灯具应如正常使用情况下按照厂方安装说明安装和接通电源进行试验。除试验时必需外，灯泡一般不包括在内。
如果内部接线不完整，不能认为灯具符合本标准要求。一般选择一个样品进行试验，若是一个系列的相似灯具，可以每一额定功率选一个灯具，或者经生产厂同意从该系列中选择一个有代表性的灯具进行试验。样品包括灯具和附件。从试验的角度来看，应选择灯具和附件的最不利的组合进行试验。每一灯具样品都应做所有的相应试验。为了缩短试验时间和进行某些可能是破坏性的试验，生产厂应提供额外的灯具或灯具部件。只要这些灯具或灯具部件所用的材料和设计与原灯具相同，则其试验结果亦与原灯具的试验结果相同。在合格性试验用目视检验时，还应包括必要的操作。对轨道安装的灯具，制造厂在提供灯具样品的同时，还应提供与灯具相应的轨道、耦接器和所连接的灯具的接合器等样品。
组合灯具要在部件装配效果最差的情况下来试验是否符合安全要求。灯具的某些部件，如连接件和升降装置，只要在设计上它们的性能与灯具的其他部件无关，那么它们就可单独试验。
使用不可拆卸软线或软缆的灯具，试验时应将软线或软缆连接在灯具上。使用灯罩的灯具，但灯具又不随带灯罩的，生产厂应提供可用于该灯具的典型型式的灯罩。0.5灯具部件
0.5.1除了整体部件外，所有部件应符合该部件有关的IEC标准的要求。整体部件作为灯具的一部分，应尽量符合部件标准。注：这并不意味着在认可灯具之前，部件需要单独试验，0.5.2对那些满足有关标准的部件，应只试验该灯具标准中的、而该部件的标准没有包括的那些要求。灯座和启动器座应另外符合其相应标准中的规格和互换性要求，使其能合适地装入灯具0.5.3对没有相应标准的部件，作为灯具的一部分应满足该类灯具标准的相关要求。灯座和启动器座GB 7000.1-1996
应另外符合适用的相应部件标准的规格和互换性要求。注：部件的举例是灯座、开关、变压器、镇流器、软缆、软线和插头。0.6IEC598-2各类灯具标准目录
IEC598-2《灯具第2部分特殊要求》的目录1）固定式通用灯具（GB13037固定式通用灯具技术条件）2）嵌入式灯具(GB9472嵌入式灯具通用技术条件）3）街道和道路照明用灯具（GB7000.5一1996道路与街路照明灯具的安全要求）4）可移式通用灯具（GB13036可移式通用灯具技术条件）5）投光灯具（GB11472投光照明灯具通用技术条件已报批）6）内装变压器的白炽灯具（GB7000.6一1996内装变压器的钨丝灯灯具的安全要求）7）庭园用可移式灯具(GB7000.3一1996庭园用的可移式灯具安全要求）8）手提灯(ZBK72002手提灯）
9）照相和电影用灯具（非专业用)（我国还未制定）10）儿童专用可移式灯具（GB7000.4一1996儿童感兴趣的可移式灯具安全要求）11）目前未使用
12）目前未使用
13）目前未使用
14）自前未使用
15）目前未使用
16）目前未使用
17）影视、舞台照明用灯具（我国正在制定、已报批）18）游泳池和类似场合用灯具（我国正在制定、已报批）19）通风式灯具(安全要求)(我国还未制定）20）灯串（QB1416灯串）
21）目前未使用
22）应急照明灯具（GB7000.2--1996应急照明灯具安全要求）1定义
1.1概要
本章所述的名词术词适用于使用电源电压不超过1000V的钨丝灯、管形荧光灯和其他气体放电灯的灯具。阅读本章时，应参阅第0章和其他有关章。1.2定义
下述定义适用于本标准的所有章，其他有关灯泡的术语引用相应的灯泡标准。除特殊说明外，电压和电流均采用有效值表示。1.2.1灯具Luminaire
凡是能分配、透出或转变一个或多个光源发出的光线的一种器具，并包括支承、固定和保护光源必需的部件，但不包括光源本身，以及必需的电路辅助装置和将它们与电源连接的设备。1.2.2（灯具的）主要部件mainpart(ofluminaire）被固定在、或被直接吊挂在、或直接安放在安装面上的部件（可以带也可以不带灯泡、灯座和辅助装置）。
注：钨丝灯的灯具中，带灯座的部件一般为主要部件。1.2.3普通灯具ordinaryluminaire对带电部件提供保护，但没有特殊的防尘防固体异物和防水等级的灯具GB7000.11996
1.2.4通用灯具
general purpose luminaire
不为专门目的设计的灯具。
注：通用灯具例如包括悬挂的、固定在安装面上的以及某些聚光灯。专用灯具是那些应用于恶劣环境、摄影和电影以及游泳池的灯具。
1.2.5可调式灯具adjustableluminaire通过铰链、升降装置、伸缩套管或类似装置可使灯具的主要部件旋转或移动的灯具。注：可调式灯具可以是可移式的，也可以是固定式的。1.2.6基本灯具basicluminaire
最少量的部件装配而成的灯具，且能符合各类灯具标准的要求。1.2.7组合灯具combinationluminaire用一基本灯具与可用其他部件替换的一个或多个部件组成的灯具，或是由基本灯具与其他部件进行不同的组合，并且徒手或用工具能更换这些部件的灯具。1.2.8固定式灯具fixedluminaire不能很方便地从一处移到另一处的灯具，即这种灯具只能借助于工具才能移动或用于不易接触到之处。
注：一般，固定式灯具设计成与电源永久连接，但也可用插头或类似器件连接不易接触到的灯具例如吊灯和设计为固定在顶棚上的灯具。1.2.9可移式灯具portableluminaire正常使用时，灯具连接电源后能够从一处移到另一处的灯具。注：安装在墙上的，备有不可拆卸的软缆或软线用插头连接电源的灯具，并用蝶形螺钉、钢夹、挂钩等将灯具固定，可以很方便地徒手从其支承物上取下的灯具，均称作可移式灯具。1.2.10嵌入式灯具recessedluminaire制造厂指定完全或部分嵌入安装表面的灯具。注：这一术语也适用于在封闭空腔内工作的灯具和安装在象吊项内的灯具。1.2.11额定电压ratedvoltage
由制造厂规定的灯具电源电压。1.2.12电源电流supplycurrent
在额定电压和频率下，灯具稳定在正常使用状态时的电源端电流。1.2.13额定功率ratedwattage
设计灯具时规定的光源个数和光源的额定功率。1.2.14不可拆卸的软缆或软线non-detachableflexiblecableorcord只有借助工具才能从灯具上拆卸的软缆和软线。1.2.15带电部件livepart
在正常使用过程中，可能引起触电的导电部件。但中心导线应看作是带电部件。注：确定“导电部件是否会成为导致触电的带电部件”的试验见附录A。1.2.16基本绝缘basicinsulation加在带电部件上提供防止触电的基本保护的绝缘。注：基本绝缘不必包括专门为操作的目的所采用的绝缘，1.2.17补充绝缘supplementaryinsulation除基本绝缘以外，当基本绝缘失效时为防止触电而提供保护的独立的绝缘。1.2.18双重绝缘doubleinsulation由基本绝缘和补充绝缘组成的绝缘。1.2.19加强绝缘reinforcedinsulation应用在带电部件上的一种单一绝缘系统，它提供相当于双重绝缘的防触电保护等级。GB7000.1-1996
注；“绝缘系统\并不意味着这个绝缘体必须是匀质的一块，它可以由几层组成，但不能象补充绝缘或基本绝缘那样单独进行试验。
1.2.20（目前没有使用）
1.2.210类灯具（仅适用于普通灯具）class0luminaire（applicabletoordinaryluminairesonly）依靠基本绝缘作为防触电保护的灯具。这意味着，灯具的易触及导电部件（如有这种部件)没有连接到设施的固定线路中的保护导线，万一基本绝缘失效，就只好依靠环境了。注
10类灯具既可以有一个绝缘外壳，它可以部分也可以全部基本绝缘，也可以有一个金属外壳，它至少用基本绝缘将其与带电部件隔并。
2假如灯具外壳为绝缘材料，内部部件接地保护，则属于1类灯具。30类灯具可以含有双重绝缘或加强绝缘的部件。1.2.22|类灯具class丨luminaire灯具的防触电保护不仅依靠基本绝缘，而且还包括附加的安全措施，即把易触及导电部件连接到设施的固定线路中的保护导线上，使易触及的导电部件在基本绝缘失效时不致带电。注
1对于使用软缆或软线的灯具，这种预防措施的保护导线是软缆或软线的一部分。2一个设计成「类的灯具，备有二芯软缆或软线，其插头不能插入有接地的插座（以前称为01类），那么这种保护相当于0类。但是，灯具在所有其他方面的接地措施应完全符合1类灯具的要求。31类灯具可以有双重绝缘或加强绝缘的部件。1.2.23I类灯具classIluminaire防触电保护不仅依靠基本绝缘，而且具有附加安全措施，例如双重绝缘或加强绝缘，但没有接地或依赖安装条件的保护措施。
1这样的灯具可以具有下列形式之一：a）具有耐用的和坚固的绝缘材料做成的完整的外壳的灯具，它包住所有金属部件，除了诸如铭牌、螺钉和铆钉之类小的部件用绝缘材料与带电部件完全隔离外，这样的绝缘至少相当于加强绝缘。这样的灯具称为绝缘外壳式1类灯具。
b）具有坚固的全金属外壳的灯具，其内部全部采用双重绝缘，除了那些使用双重绝缘显然不行的部件采用加强绝缘外。这样的灯具称为金属外壳式类灯具。c）具有上述a)和b)的组合型式的灯具。2绝缘外壳式1类灯具的外壳可以成为补充绝缘或加强绝缘的部分或全部。3假如接地是为了帮助起动，而不是直接接到易触及金属部件，该灯具仍然被认为是1类灯具。光源的灯头外壳和光源的起动带并不被看作易触及金属部件，但经附录A试验确定为带电部件的除外。4假如具有双重绝缘和/或加强绝缘的灯具，有一统一的接地端子或接地触点，该灯具为「类结构。然而，一个固定式的I类灯具用作环路安装的话，可以有一个内部接线端子，用这个端子来保持接地导体的电气连续性，此接地导体不在灯具内终止。内部接线端子通过1类绝缘与易触及金属隔离。1.2.24I类灯具classIluminaire防触电保护依靠电源电压为安全特低电压(SELV)，并且其中不会产生高于SELV的电压的一类灯具。
注：I类灯具不应提供接地保护措施。1.2.25额定最大环境温度（t）ratedmaximumambienttemperature（t）由制造厂规定的最高持续温度，在此温度中，灯具可处于正常情况下工作注：本规定不排除在不超过(t.+10)℃的温度下短时工作。1.2.26镇流器、电容器、启动装置等外壳的额定最大工作温度（t.）ratedmaximumoperatingtemperatute of the case of a ballast,capacitor or starting device(t.)GB7000.1-1996
可能出现在部件外表面上（如果标出的话，在指定部位上），在额定电压或额定电压范围的最大值时于正常工作条件下的最高允许温度。1.2.27线圈的额定最大工作温度（t）ratedmaximunoperatingtemperatureofawinding（tw）镇流器线圈预期可以(在此温度下)连续工作于年的工作温度。1.2.28镇流器ballast
电感、电容或电阻，单个或组合成的一种器件，接入电源和一个或多个放电灯之间，主要用于将光源的电流限制在所规定的数值。
镇流器也可包括用改变供电电压和接线方式而有助于提供起动电压和预热电流，消除冷起动，减少频闪效应，校准功率因素和抑制无线电干扰。1.2.29独立式镇流器independentballast由一个或多个单独元件组成，分开地安装在灯具外的镇流器。该镇流器具有按其标记的保护形式，而无需任何附加的外壳。
1.2.30内装式镇流器built-inballast通常为安装入灯具内部而设计的镇流器，没有特别的防护措施，并不打算装于灯具外部。1.2.31整体灯座integrallampholder用来安装光源并使光源接触通电的一个部件，它设计成灯具的一部分。1.2.32镇流器箱ballastcompartment灯具内安装镇流器的那个部件。1.2.33半透明罩translucentcover灯具的透光部件，它也可保护光源和其他部件。这种半透明罩包括漫射体、棱镜板和类似的控光器件。
supplycabie
1.2.34电源电缆
与灯具连接的电缆，它是固定布线的一部分注：电源电缆可引入灯具并接到接线端子上，包括灯座、开关和类似器件的接线端子。1.2.35器具耦合器appliancecoupler能使软缆任意连接到灯具的一种装置。它由两个部件组成，一是带有插套的连接器，它是连接电源的软缆组成整体或附属于其上的一部分，另一是带有插销的器具插座，它是与灯具结合的一部分或固定在灯具上。
externalwiring
1.2.36外部接线
通常指在灯具外部且附带在灯具上的接线。注
1外部接线可以用来连接灯具和电源、灯具和其他灯具或灯具和外部的镇流器2外部接线的全长，除灯具外部的一部分外，还包括进入灯具内部的一部分。1.2.37内部接线internalwiring通常指灯具内部且附带在灯具上的接线。它形成外部接线或电源电缆的接线端子与灯座、开关和类似部件的接线端子之间的连接。注：内部接线的全长未必就只是在灯具内部1.2.38普通可燃材料normallyflammablematerial材料的引燃温度至少为200℃，并耳在此温度时该材料不致变形或强度降低。假如：木材和厚度大于2mm的以木料为基质的材料。注：引燃温度和普通可燃材料的对于变形或强度降低的抵抗性能是根据15min的试验测定，并为广泛接受的数值。1.2.39易燃材料readilyflammablematerial普通可燃材料和非可燃材料以外的一种材料。
