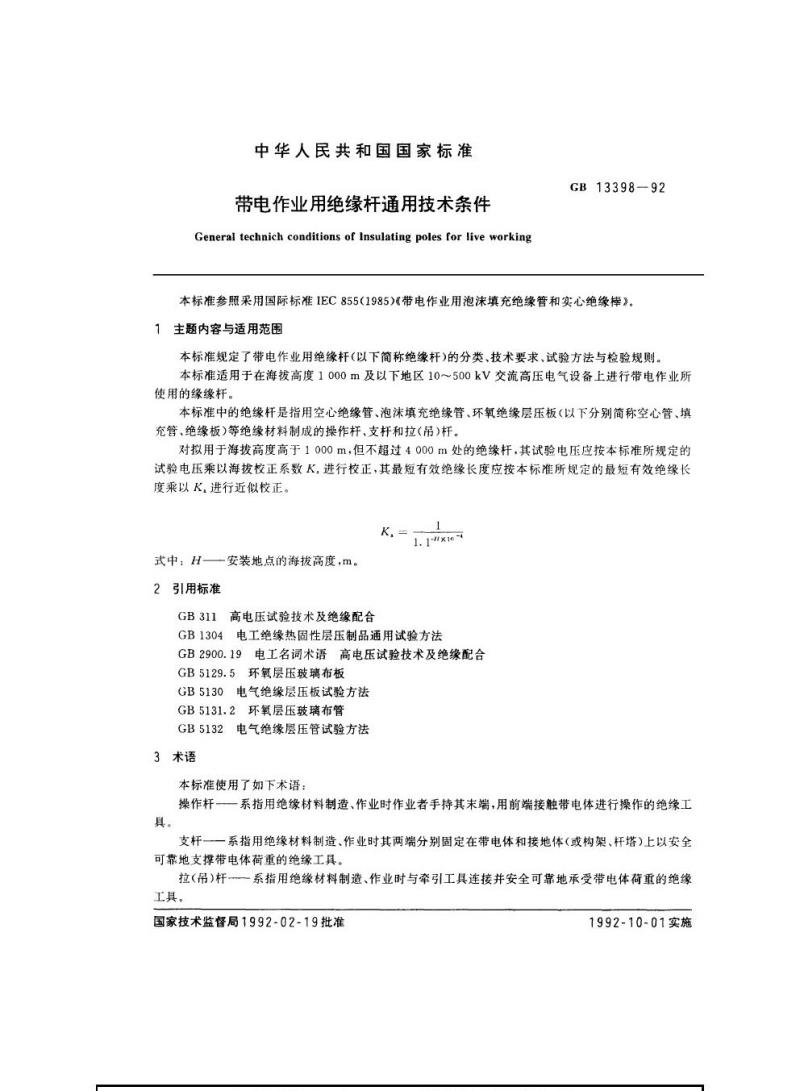

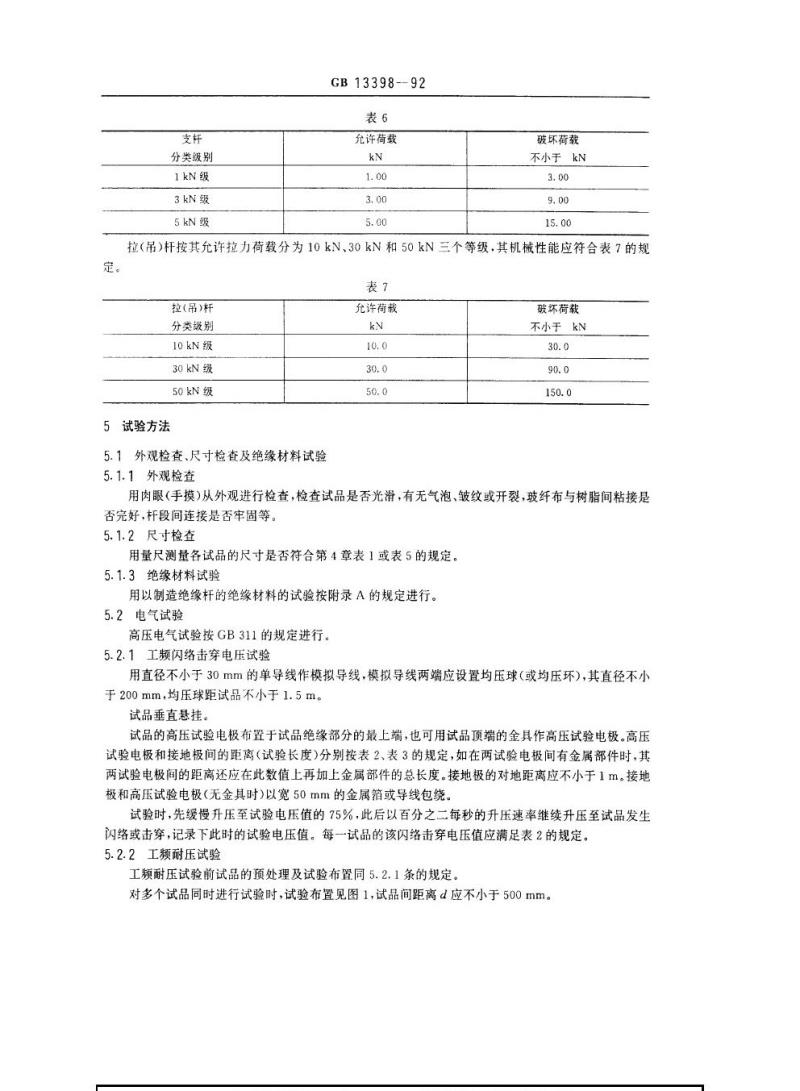

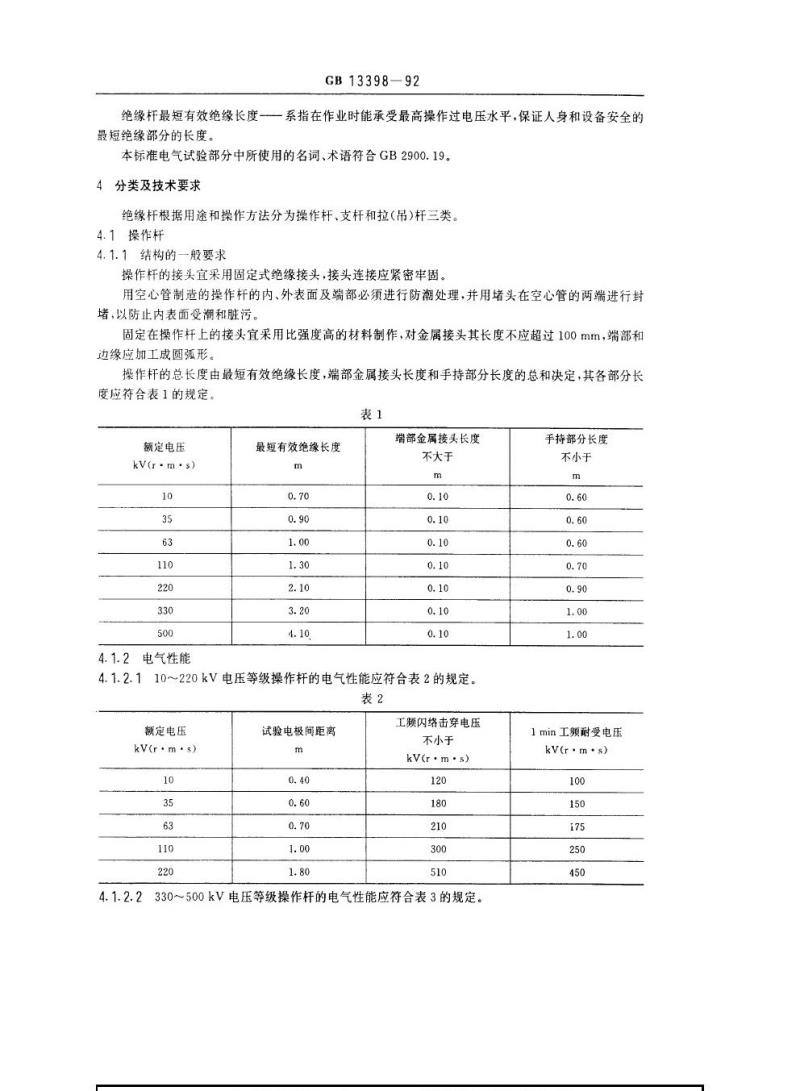

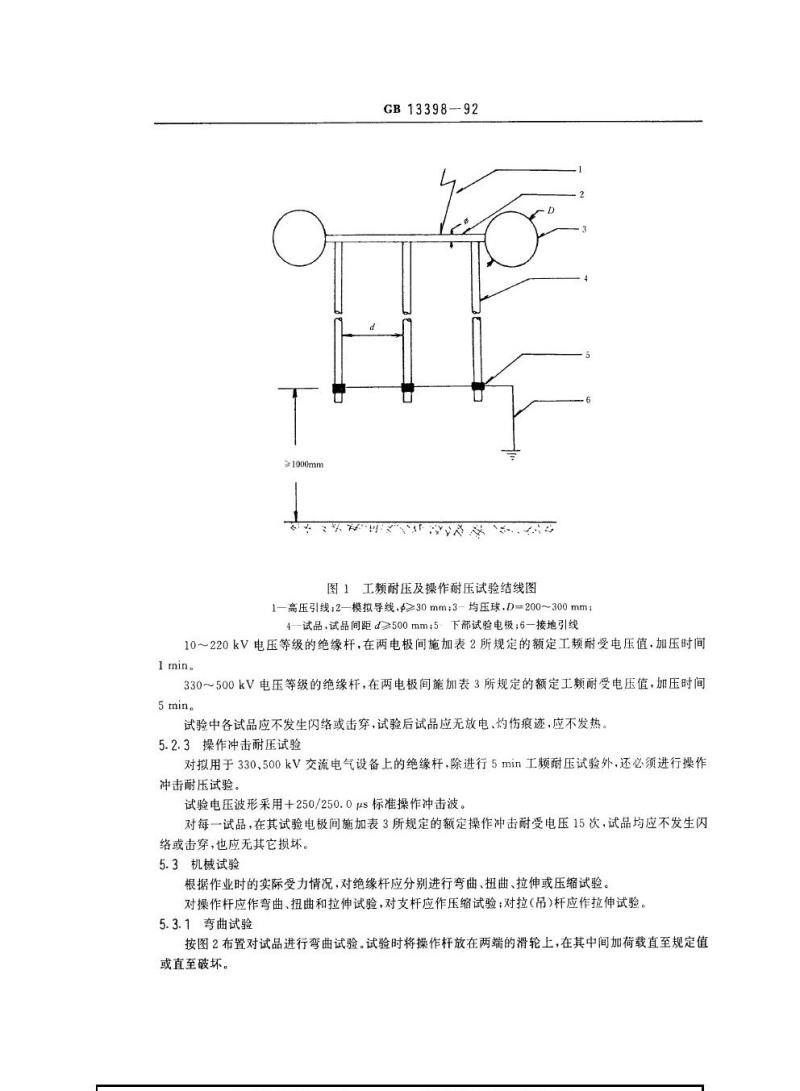

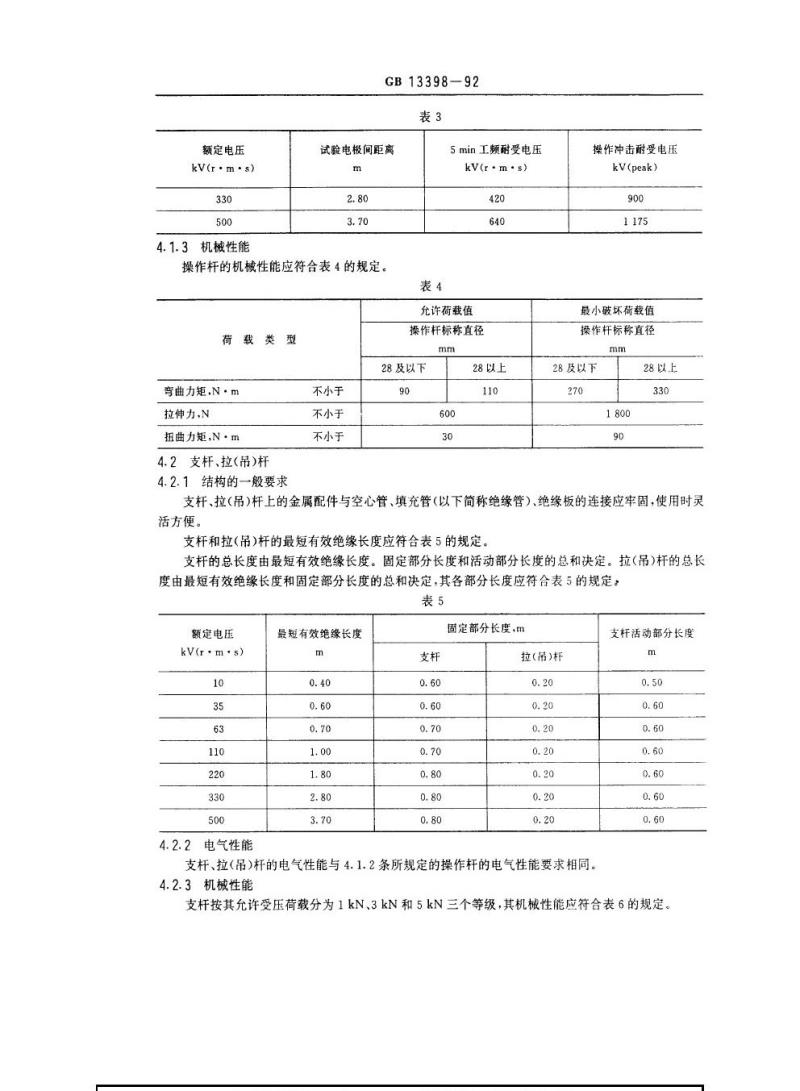

中华人民共和国国家标准 带电作业用绝缘杆通用技术条件 GB13398-92 本标准参照采用国际标准IEC855（1985)《带电作业用泡沫填充绝缘管和实心绝缘棒》。 1 主题内容与适用范围 本标准规定了带电作业用绝缘杆（以下简称绝缘杆）的分类、技术要求、试验方法与检验规则。本标准适用于在海拔高度1000m及以下地区10~500kV交流高压电气设备上进行带电作业所使用的绝缘杆。 本标准中的绝缘杆是指用空心绝缘管、泡沫填充绝缘管、环氧绝缘层压板（以下分别简称空心管、填充管、绝缘板)等绝缘材料制成的操作杆、支杆和拉（吊）杆。对拟用于海拔高度高于1000m，但不超过4000m处的绝缘杆，其试验电压应按本标准所规定的试验电压乘以海拔校正系数K，进行校正，其最短有效绝缘长度应按本标准所规定的最短有效绝缘长度乘以K，进行近似校正。 K = 式中：H—安装地点的海拔高度，m。 2 引用标准 GB311 高电压试验技术及绝缘配合 GB1304 电工绝缘热固性层压制品通用试验方法 GB2900.19 电工名词术语 高电压试验技术及绝缘配合 GB5129.5 环氧层压玻璃布板 GB5130 电气绝缘层压板试验方法 GB5131.2 环氧层压玻璃布管 GB5132 电气绝缘层压管试验方法 3 术语 本标准使用了如下术语： 操作杆——系指用绝缘材料制造、作业时作业者手持其末端，用前端接触带电体进行操作的绝缘工具。 支杆——系指用绝缘材料制造、作业时其两端分别固定在带电体和接地体（或构架、杆塔）上以安全可靠地支撑带电体荷重的绝缘工具。 拉（吊）杆——系指用绝缘材料制造、作业时与牵引工具连接并安全可靠地承受带电体荷重的绝缘工具。 国家技术监督局 1992-02-19 批准 1992-10-01 实施 GB13398—92 绝缘杆最短有效绝缘长度——系指在作业时能承受最高操作过电压水平，保证人身和设备安全的最短绝缘部分的长度， 本标准电气试验部分中所使用的名词、术语符合GB2900.19。 4 分类及技术要求 绝缘杆根据用途和操作方法分为操作杆、支杆和拉（吊）杆三类。 4.1 操作杆 4.1.1 结构的一般要求 操作杆的接头宜采用固定式绝缘接头，接头连接应紧密牢固。用空心管制造的操作杆的内、外表面及端部必须进行防潮处理，并用堵头在空心管的两端进行封堵，以防止内表面受潮和脏污。固定在操作杆上的接头宜采用比强度高的材料制作，对金属接头其长度不应超过100mm，端部和边缘应加工成圆弧形。 操作杆的总长度由最短有效绝缘长度，端部金属接头长度和手持部分长度的总和决定，其各部分长度应符合表1的规定。 表1 额定电压（kV，r.m.s） 10 35 63 110 220 330 500 最短有效绝缘长度（m） 0.70 0.90 1.00 1.30 2.10 3.20 4.10 端部金属接头长度 不大于（m） 0.10 0.10 0.10 0.10 0.10 0.10 0.10 10～220kV电压等级操作杆的电气性能应符合表2的规定。 表2 额定电压（kV，r.m.s） 10 35 63 110 220 试验电极间距离（m） 0.40 0.60 0.70 1.00 1.80 工频闪络击穿电压（不小于，kV，r.m.s） 120 180 210 300 510 330～500kV电压等级操作杆的电气性能应符合表3的规定。 表3 额定电压（kV，r.m.s） 330 500 试验电极间距离（m） 2.80 3.70 手持部分长度（m） 0.60 0.60 1min工频耐受电压（kV，r.m.s） 100 150 工频耐受电压（kV，r.m.s） 100 150 175 250 450 表4 允许荷载值（操作杆标称直径：mm） 28及以下 弯曲力矩（N·m） 90 拉伸力（N） 600 扭曲力矩（N·m） 30 28以上 110 操作冲击耐受电压（kV，peak） 900 最小破坏荷载值（操作杆标称直径：mm） 28及以下 270 1800 4.2 支杆、拉（吊）杆 4.2.1 结构的一般要求
