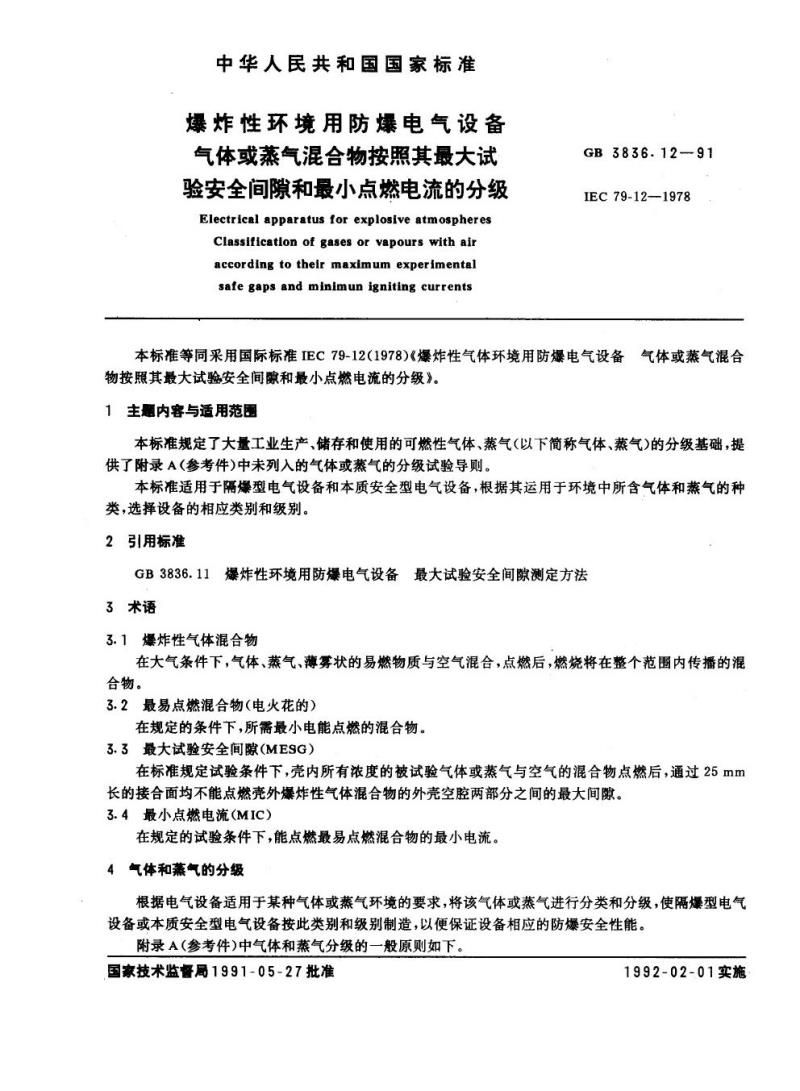

【国家标准(GB)】 爆炸性环境用防爆电气设备 气体或蒸气混合物按照其最大试验安全间隙和最小点燃电流的分级

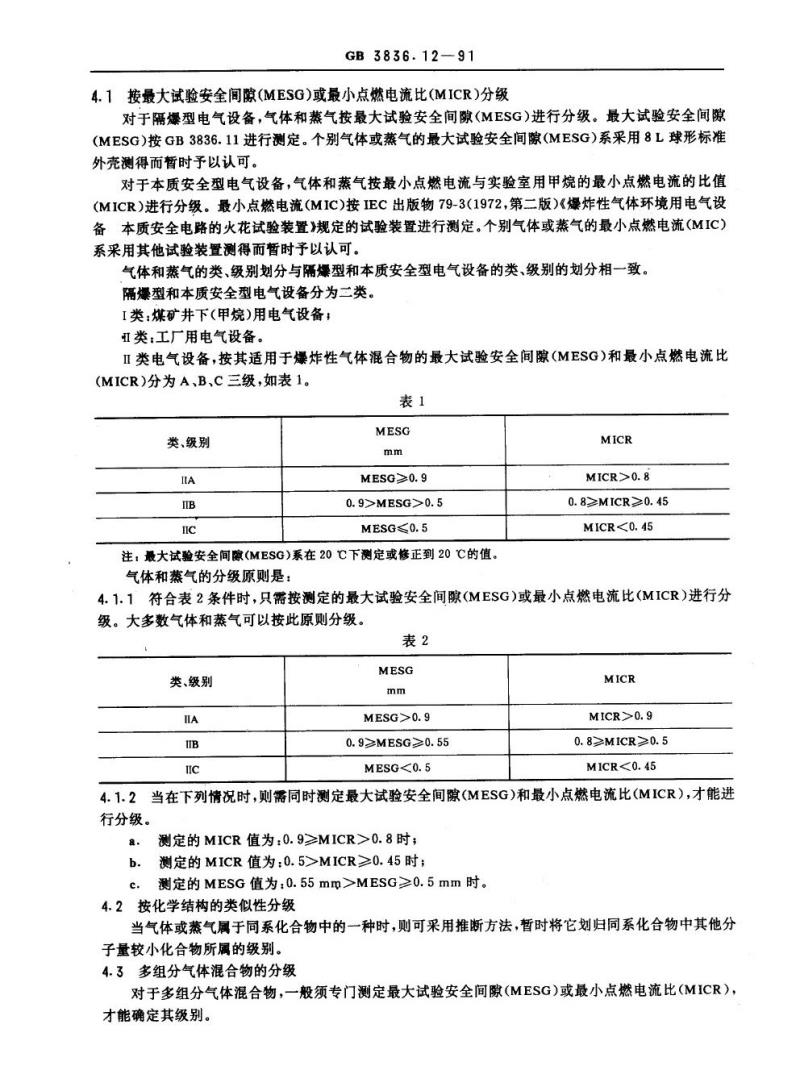

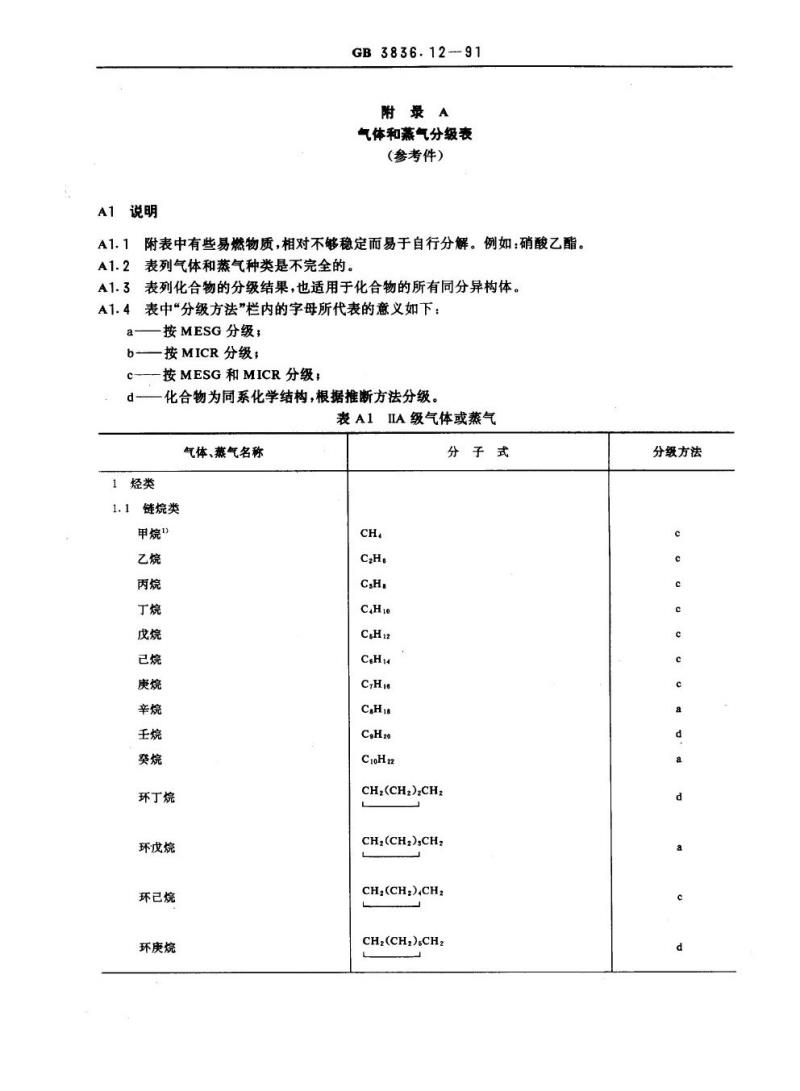

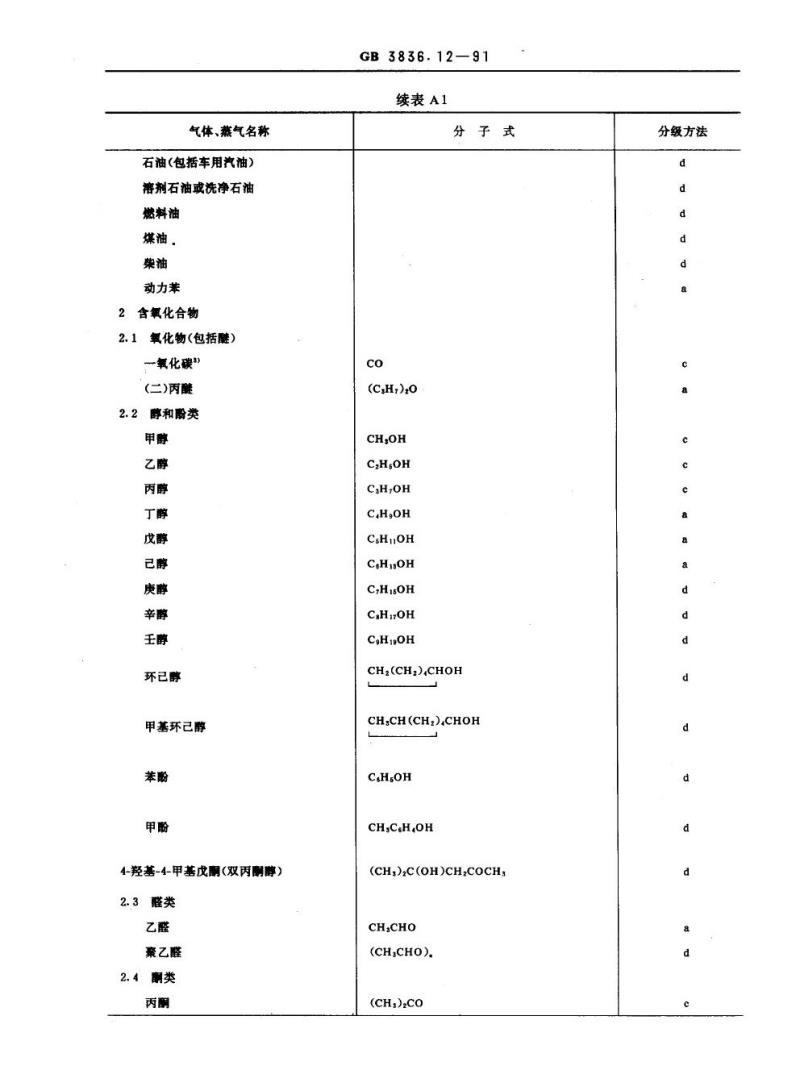

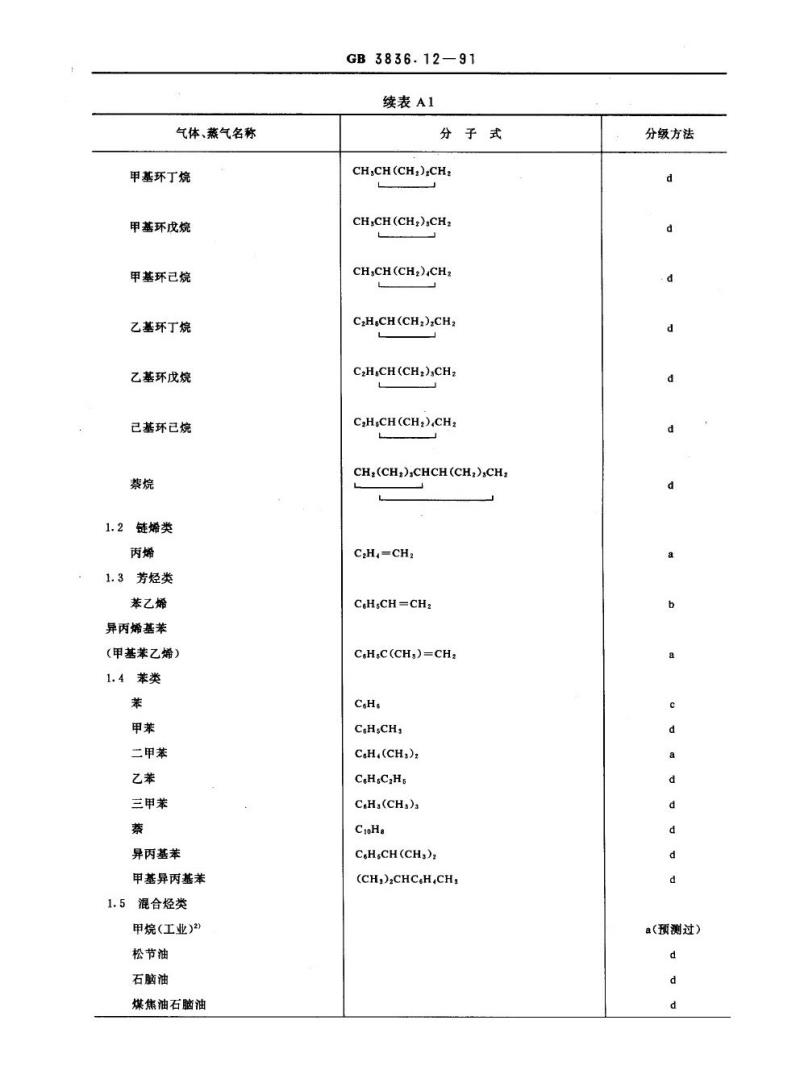

1 主题内容与适用范围 本标准规定了大量工业生产、储存和使用的可燃性气体、蒸气（以下简称气体、蒸气）的分级基础，提供了附录A（参考件）中未列入的气体或蒸气的分级试验导则。本标准适用于隔爆型电气设备和本质安全型电气设备，根据其运用于环境中所含气体和蒸气的种类，选择设备的相应类别和级别。 2 引用标准 GB3836.11 爆炸性环境用防爆电气设备最大试验安全间隙测定方法 3 术语 3.1 爆炸性气体混合物：在大气条件下，气体、蒸气、薄雾状的易燃物质与空气混合，点燃后，燃烧将在整个范围内传播的混合物。 3.2 最易点燃混合物：在规定的条件下，所需最小电能点燃的混合物。 3.3 最大试验安全间隙（MESG）：在标准规定试验条件下，壳内所有浓度的被试验气体或蒸气与空气的混合物点燃后，通过25mm长的接合面均不能点燃壳外爆炸性气体混合物的外壳空腔两部分之间的最大间隙。 3.4 最小点燃电流（MIC）：在规定的试验条件下，能点燃最易点燃混合物的最小电流。 4 气体和蒸气的分级 根据电气设备适用于某种气体或蒸气环境的要求，将该气体或蒸气进行分类和分级，使隔爆型电气设备或本质安全型电气设备按此类别和级别制造，以便保证设备相应的防爆安全性能。附录A（参考件）中气体和蒸气分级的一般原则如下。 4.1 接最大试验安全间隙(MESG)或最小点燃电流比(MICR)分级 对于隔爆型电气设备，气体和蒸气按最大试验安全间隙(MESG）进行分级。最大试验安全间隙（MESG）按GB3836.11进行测定。个别气体或蒸气的最大试验安全间隙（MESG）系采用8L球形标准外壳测得而暂时予以认可。 对于本质安全型电气设备，气体和蒸气按最小点燃电流与实验室用甲烷的最小点燃电流的比值(MICR）进行分级。最小点燃电流（MIC)按IEC出版物79-3（1972，第二版）《爆炸性气体环境用电气设备本质安全电路的火花试验装置》规定的试验装置进行测定。个别气体或蒸气的最小点燃电流（MIC)系采用其他试验装置测得而暂时予以认可。 气体和蒸气的类、级别划分与隔爆型和本质安全型电气设备的类、级别的划分相一致。隔爆型和本质安全型电气设备分为三类： I类：煤矿井下（甲烷）用电气设备； II类：工厂用电气设备。 I类电气设备，按其适用于爆炸性气体混合物的最大试验安全间隙（MESG)和最小点燃电流比(MICR)分为A、B、C三级，如表1。 表1：类、级别 | 类别 | MESG (mm) | MICR | |------|------------|------| | IA | MESG≥0.9 | MICR>0.8 | | IIB | 0.9>MESG>0.5 | 0.8≥MICR≥0.5 | | IIC | MESG≤0.5 | MICR<0.45 | 注：最大试验安全间隙(MESG）系在20℃下测定或修正到20℃的值。 气体和蒸气的分级原则是：MICR>0.8, 0.8≥MICR≥0.45, MICR<0.45。 4.1.1 符合表2条件时，只需按测定的最大试验安全间隙（MESG)或最小点燃电流比(MICR）进行分级。大多数气体和蒸气可以按此原则分级。 表2：类、级别 | 类别 | MESG (mm) | MICR | |------|------------|------| | IIA | MESG>0.9 | MICR>0.9 | | IIB | 0.9≥MESG≥0.55 | 0.8≥MICR≥0.5 | | IIC | MESG<0.5 | MICR<0.45 | 4.1.2 当在下列情况时，则需同时测定最大试验安全间隙(MESG)和最小点燃电流比(MICR)，才能进行分级： a. 测定的MICR值为：0.9≥MICR>0.8时； b. 测定的MICR值为：0.5>MICR≥0.45时； c. 测定的MESG值为：0.55mm>MESG≥0.5mm时。 4.2 按化学结构的类似性分级 当气体或蒸气属于同系化合物中的一种时，则可采用推断方法，暂时将它划归同系化合物中其他分子量较小化合物所属的级别。 4.3 多组分气体混合物的分级 对于多组分气体混合物，一般须专门测定最大试验安全间隙（MESG)或最小点燃电流比（MICR），才能确定其级别。 A1 说明
