【国家标准(GB)】 爆炸性环境用防爆电气设备 充砂型电气设备“q”

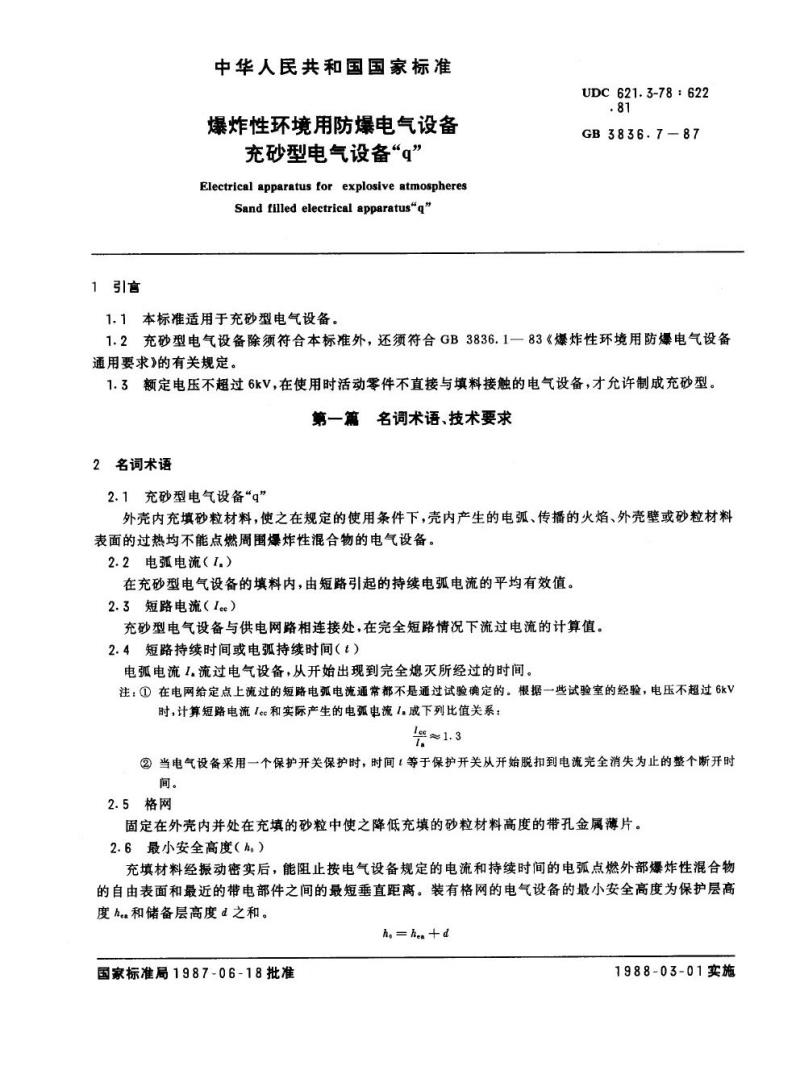

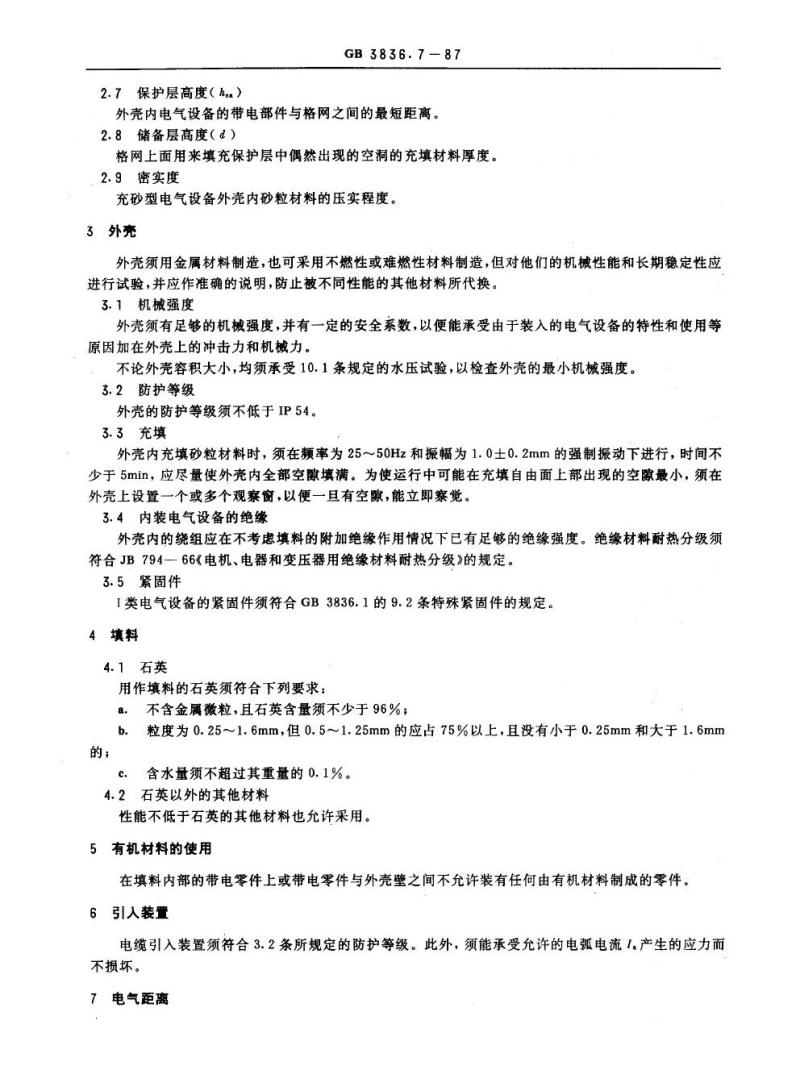

中华人民共和国国家标准 爆炸性环境用防爆电气设备 充砂型电气设备 Electrical apparatus for explosive atmospheres - Sand filled electrical apparatus GB 3836.7-87 1 引言 1.1 本标准适用于充砂型电气设备。 1.2 充砂型电气设备除须符合本标准外，还须符合GB 3836.1-83《爆炸性环境用防爆电气设备通用要求》的有关规定。 1.3 额定电压不超过6kV，在使用时活动零件不直接与填料接触的电气设备，才允许制成充砂型。 2 名词术语 2.1 充砂型电气设备 外壳内充填砂粒材料，使之在规定的使用条件下，壳内产生的电弧、传播的火焰、外壳壁或砂粒材料表面的过热均不能点燃周围爆炸性混合物的电气设备。 2.2 电弧电流 在充砂型电气设备的填料内，由短路引起的持续电弧电流的平均有效值。 2.3 短路电流 充砂型电气设备与供电网路相连接处，在完全短路情况下流过电流的计算值。 2.4 短路持续时间或电弧持续时间 电弧电流流过电气设备，从开始出现到完全熄灭所经过的时间。注：电网给定点上流过的短路电弧电流通常都不是通过试验确定的。 2.5 格网 固定在外壳内并处在充填的砂粒中使之降低充填的砂粒材料高度的带孔金属薄片。 2.6 最小安全高度 充填材料经振动密实后，能阻止按电气设备规定的电流和持续时间的电弧点燃外部爆炸性混合物的自由表面和最近的带电部件之间的最短垂直距离。 2.7 保护层高度 外壳内电气设备的带电部件与格网之间的最短距离。 2.8 储备层高度 格网上面用来填充保护层中偶然出现的空洞的充填材料厚度。 2.9 密实度 充砂型电气设备外壳内砂粒材料的压实程度。 3 外壳要求 3.1 机械强度 外壳须有足够的机械强度，并有一定的安全系数，以便能承受由于装入的电气设备的特性和使用等原因加在外壳上的冲击力和机械力。 3.2 防护等级 外壳的防护等级须不低于IP54。 3.3 充填 外壳内充填砂粒材料时，须在频率为25～50Hz和振幅为1.0±0.2mm的强制振动下进行，时间不少于5min，应尽量使外壳内全部空隙填满。 3.4 内装电气设备的绝缘 外壳内的绕组应在不考虑填料的附加绝缘作用情况下已有足够的绝缘强度。 3.5 紧固件 I类电气设备的紧固件须符合GB 3836.1的9.2条特殊紧固件的规定。 4 填料要求 4.1 石英 用作填料的石英须符合下列要求： a) 不含金属微粒，且石英含量须不少于96%；粒度为0.25~1.6mm，但0.5~1.25mm的应占75%以上，且没有小于0.25mm和大于1.6mm的； b) 含水量须不超过其重量的0.1%。 4.2 石英以外的其他材料 性能不低于石英的其他材料也允许采用。 5 有机材料的使用 在填料内部的带电零件上或带电零件与外壳壁之间不允许装有任何由有机材料制成的零件。 6 引入装置 电缆引入装置须符合3.2条所规定的防护等级。此外，须能承受允许的电弧电流产生的应力而不损坏。 7 电气距离 7.1 裸露带电零件之间、裸露带电零件与内部接地导电部位之间以及绝缘组件与壳壁之间的最小距离须符合表1中A栏的要求；裸露带电零件与外壳壁之间的最小距离须符合表1中B栏的要求。 表1 电气距离 | 额定电压 | U<300 | 300≤U<700 | 700≤U<1500 | 1500≤U<3500 | 3500≤U<6000 | |-----------|--------|------------|-------------|--------------|---------------| | A | 10mm | 15mm | 20mm | 30mm | 40mm | | B | 15mm | 20mm | 30mm | 40mm | 50mm | 7.2 对于额定电压不超过500V的电气设备，如果制成不可拆卸的封闭结构（防护等级不低于IP65），
