【国家标准(GB)】 遮挡式微波入侵探测器技术要求和试验方法

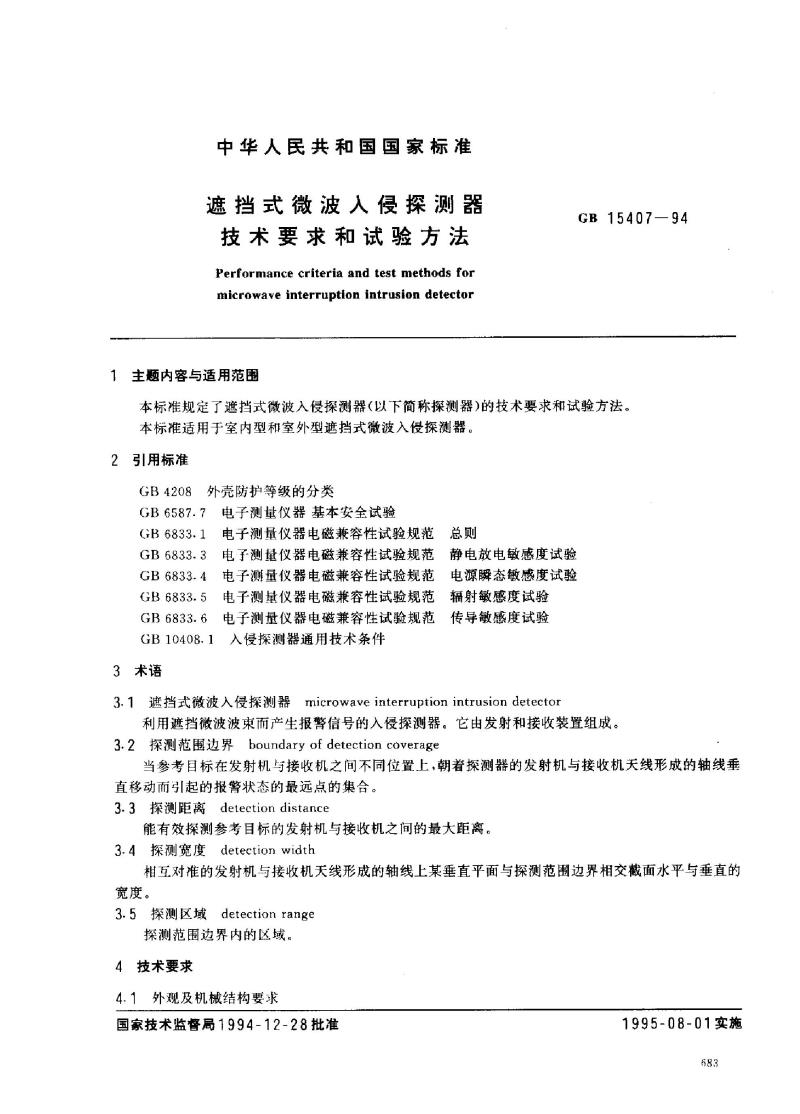

中华人民共和国国家标准 遮挡式微波入侵探测器 技术要求和试验方法 GB 15407—94 1 主题内容与适用范围 本标准规定了遮挡式微波入侵探测器（以下简称探测器）的技术要求和试验方法。本标准适用于室内型和室外型遮挡式微波入侵探测器。 2 引用标准 GB 4208 外壳防护等级的分类 GB 6587.7 电子测量仪器基本安全试验 电子测量仪器电磁兼容性试验规范总则 GB 6833.11 静电放电敏感度试验 GB 6833.3 电子测量仪器电磁兼容性试验规范 电源瞬态敏感度试验 GB 6833.4E GB 6833.5 电子测量仪器电磁兼容性试验规范 辐射敏感度试验 GB 6833.6 GB 10408.1 入侵探测器通用技术条件 3 术语 3.1 遮挡式微波入侵探测器 利用遮挡微波波束而产生报警信号的入侵探测器。它由发射和接收装置组成。 3.2 探测范围边界 当参考目标在发射机与接收机之间不同位置上，朝着探测器的发射机与接收机关线形成的轴线垂直移动而引起的报警状态的最远点的集合。 3.3 探测距离 能有效探测参考目标的发射机与接收机之间的最大距离。 3.4 探测宽度 相互对准的发射机与接收机天线形成的轴线上某垂直平面与探测范围边界相交截面水平与垂直的宽度。 3.5 探测区域 探测范围边界内的区域。 4 技术要求 4.1 外观及机械结构要求 应符合GB 10408.1中4.1条的要求，其中外壳的防护等级应符合GB 4208的规定：室内型探测器按IP20的要求，室外型探测器按IP55的要求。 4.2 性能要求 4.2.1 报警功能 参考目标通过探测区域时，探测器应产生报警信号。 4.2.2 对准指示 为便于发射天线轴线与接收天线轴线的对准，探测器应有对准调节装置。当对准时，接收机上应有相应的光、电或声的指示。 4.2.3 防拆保护 应符合GB 10408.1中4.2.3条的要求。 4.2.4 工作频率 探测器选用的频段为9～25GHz，优选中心频率为10.525GHz。 4.2.5 调制频率 探测器发射机发出的微波信号应经过调制。调制频率般不低于400Hz。 4.2.6 探测范围边界 4.2.6.1 探测距离 探测器的探测距离由产品技术指标规定。 4.2.6.2 探测宽度 探测器的探测宽度由产品技术指标规定。 4.2.7 可探测速度范围 室内型：0.3~3m/s 室外型：0.3~6m/s 4.2.8 报警时间与恢复时间 4.2.8.1 报警时间 探测器在参考目标离开探测区域后，报警信号持续时间不少于1秒。 4.2.8.2 恢复时间 参考目标离开探测区域后，探测器应在10秒内恢复到警戒状态。 4.2.9 工作电压 探测器的额定工作电压优先选用直流12V。 4.2.10 电源适用范围 直流供电时，探测器在额定工作电压的85%~125%范围内变化时，探测器不需调整应能正常工作，且性能指标应符合产品标准规定。交流供电时，探测器应符合GB 10408.1中4.2.5条的要求。 4.2.11 过压运行 直流供电时，探测器在电源电压为额定值的130%时，以每分钟不大于15次的报警速率循环50次，每次均应完成报警功能。 交流供电时，应符合GB 10408.1中4.2.6条的要求。 4.2.12 电源功耗 探测器警戒状态和报警状态的功耗应符合产品标准的规定。 4.2.13 接口 应符合GB 10408.1中4.2.9条的要求。 4.3 环境适应性要求 应符合GB 10408.1中4.3条的要求。 4.4 稳定性要求 应符合GB 10408.1中4.4条的要求。 4.5 耐久性要求 应符合GB 10408.1中4.5条的要求。 4.6 抗干扰要求 4.6.1 抗小动物干扰 探测器应能抗小动物干扰而不发生误报警。 4.6.2 抗电磁干扰 4.6.2.1 静电放电敏感度 应符合GB 6833.3中规定的静电放电敏感度试验中的要求，不应出现误报警和漏报警。 4.6.2.2 电源瞬态敏感度 应符合GB 6833.4中规定的电源瞬态敏感度试验中的要求，不应出现误报警和漏报警。 4.6.2.3 辐射敏感度
