【国家标准(GB)】 遥感影像平面图制作规范

GB15968-1995

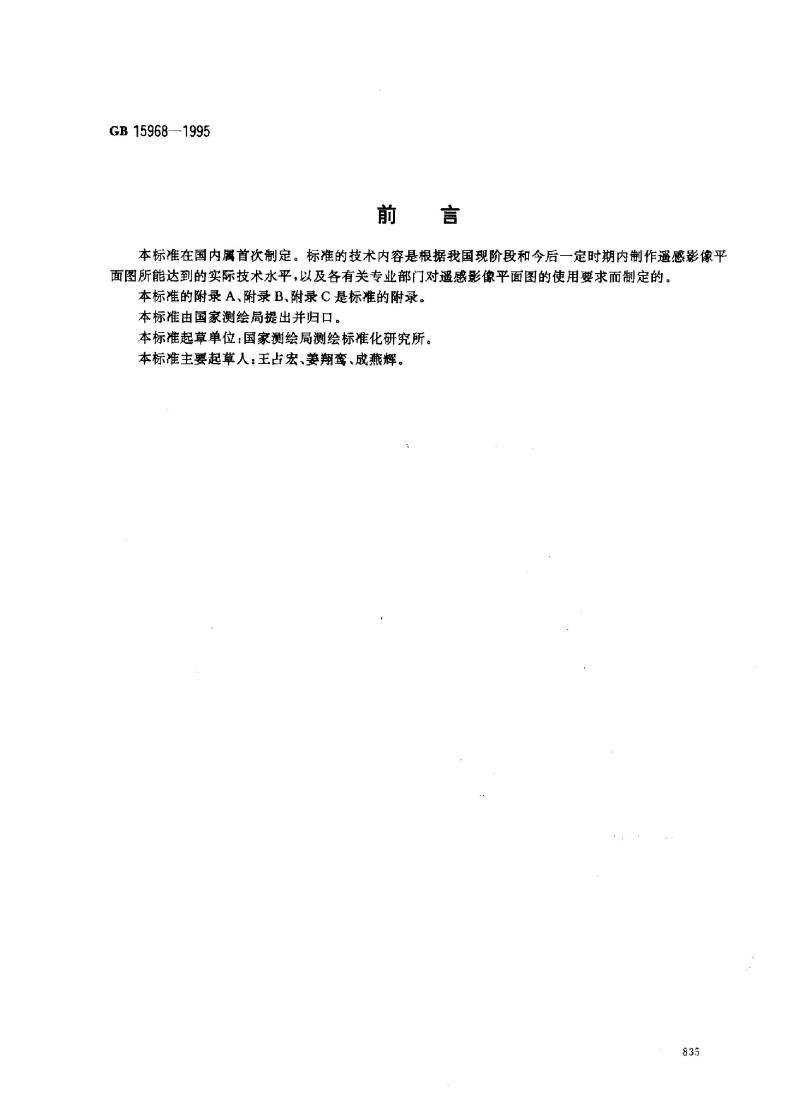

前言
本标准在国内属首次制定。标准的技术内容是根据我国现阶段和今后一定时期内制作遥感影像平面图所能达到的实际技术水平，以及各有关专业部门对遥感影像平面图的使用要求而制定的，本标准的附录 A、附录 B、附录 C 是标准的附录。本标准由国家测绘局提出并归口。本标准起草单位：国家测绘局测绘标准化研究所。本标准主要起草人：王占宏、姜翔鸾、成燕辉，835
范围

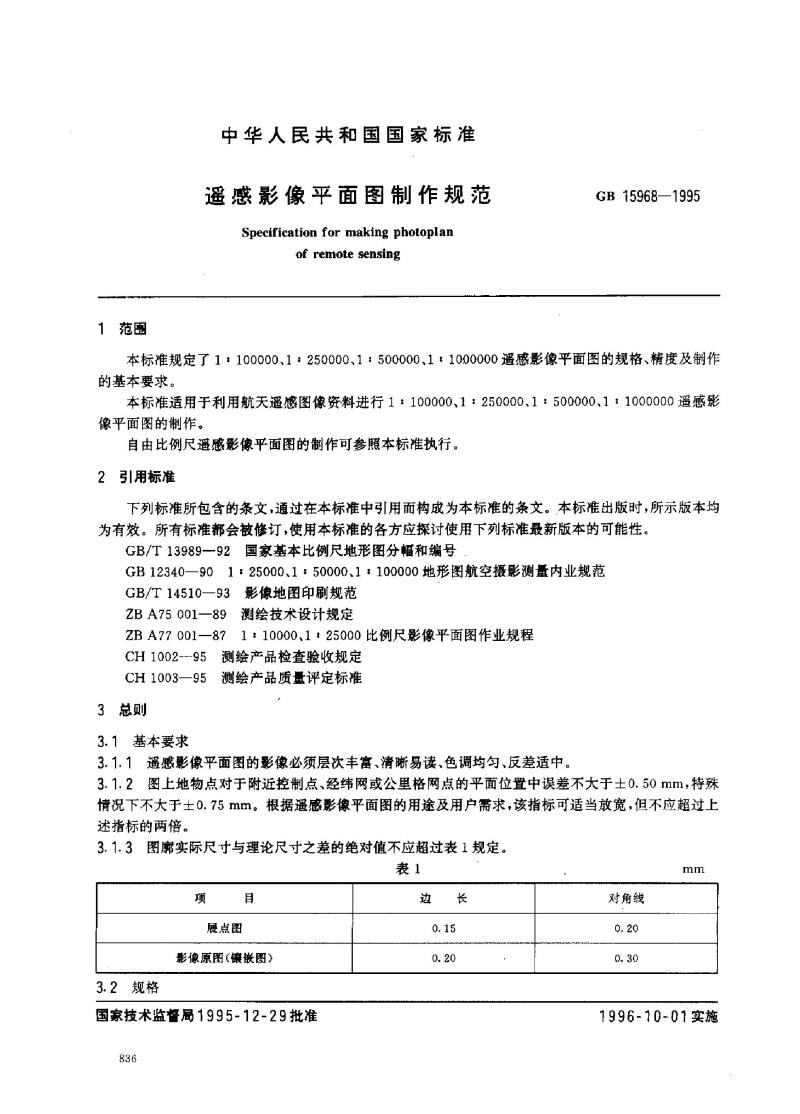

中华人民共和国国家标准
遥感影像平面图制作规范
Specification for making photoplanof remote sensing
GB15968—1995
本标准规定了1：100000、1：250000、1500000、1：1000000遥感影像平面图的规格、精度及制作的基本要求。
本标准适用于利用航天遥感图像资料进行1：100000、1：250000、1：500000、1：1000000遥感影像平面图的制作。
自由比例尺遥感影像平面图的制作可参照本标准执行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13989-92国家基本比例尺地形图分幅和编号GB12340—901：25000、1：50000、1：100000地形图航空摄影测量内业规范GB/T14510—93影像地图印刷规范ZBA75001—89测绘技术设计规定ZBA77001—871：10000、1·25000比例尺影像平面图作业规程CH1002--95测绘产品检查验收规定CH1003—95测绘产品质量评定标准3总则
3.1基本要求
3.1.1遥感影像平面图的影像必须层次丰富、清晰易读、色调均匀、反差适中。3.1.2图上地物点对于附近控制点、经纬网或公里格网点的平面位置中误差不大于土0.50mm，特殊情况下不大于士0.75mm。根据遥感影像平面图的用途及用户需求，该指标可适当放宽，但不应超过上述指标的两倍。
3.1.3图廓实际尺寸与理论尺寸之差的绝对值不应超过表1规定。表1
项
目
展点图
影像原图（镶嵌图）
3.2规格
国家技术监督局1995-12-29批准836
边
长
0.15
0.20
对角线
0.20
0.30
mm
1996-70-01实施

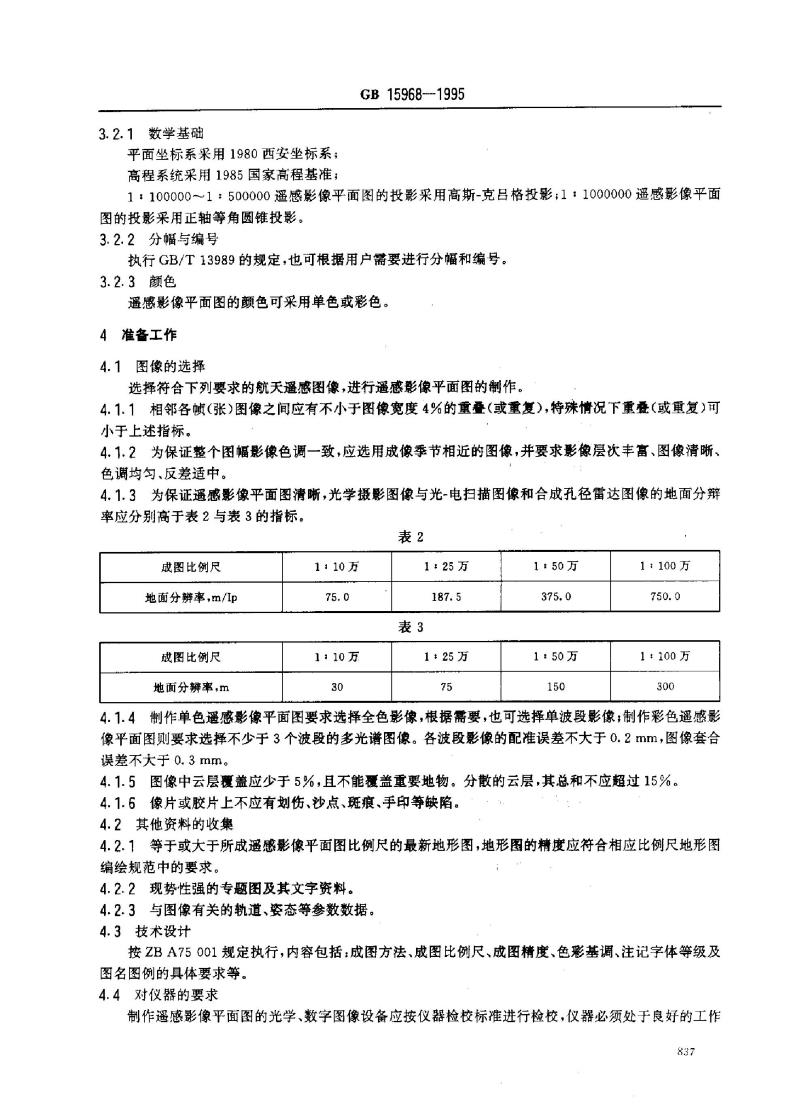

3.2.1数学基础
平面坐标系采用1980西安坐标系；高程系统采用1985国家高程基准；GB 15968-1995
1：100000-～1：500000遥感影像平面图的投影采用高斯-克吕格投影；1：1000000遥感影像平面图的投影采用正轴等角圆锥投影。3.2.2分幅与编号
执行GB/T13989的规定，也可根据用户需要进行分幅和编号。3.2.3颜色Www.bzxZ.net
遥感影像平面图的颜色可采用单色或彩色。4准备工作
4.1图像的选择
选择符合下列要求的航天遥感图像，进行遥感影像平面图的制作。4.1.1相邻各帧（张）图像之间应有不小于图像宽度4%的重叠（或重复），特殊情况下重叠（或重复）可小于上述指标。
4.1.2为保证整个图幅影像色调一致，应选用成像季节相近的图像，并要求影像层次丰富，图像清晰、色调均匀、反差适中。
4.1.3为保证通感影像平面图清晰，光学摄影图像与光-电扫描图像和合成孔径雷达图像的地面分辩率应分别高于表2与表3的指标。表2
成图比例尺
地面分辨率，m/Ip
成图比例尺
地面分辨率，m
1：10万
75.0
1：10万
30
1：25万
187.5
表3
1#25万
75
1：50万
375.0
150万
150
1：100万
750.0
1：100万
300
4.1.4制作单色遥感影像平面图要求选择全色影像，根据需要，也可选择单波段影像；制作彩色遥感影像平面图则要求选择不少于3个波段的多光谱图像。各波段影像的配准误差不大于0.2mm，图像套合误差不大于0.3mm。
4.1.5图像中云层覆盖应少于5%，且不能覆盖重要地物。分散的云层，其总和不应超过15%4.1.6像片或胶片上不应有划伤、沙点、斑痕、手印等缺陷。4.2其他资料的收集
4.2.1等于或大于所成遥感影像平面图比例尺的最新地形图，地形图的精度应符合相应比例尺地形图编绘规范中的要求。
4.2.2现势性强的专题图及其文字资料。4.2.3与图像有关的轨道、姿态等参数数据。4.3技术设计
按ZBA75001规定执行，内容包括：成图方法、成图比例尺、成图精度、色彩基调、注记字体等级及图名图例的具体要求等。
4.4对仪器的要求

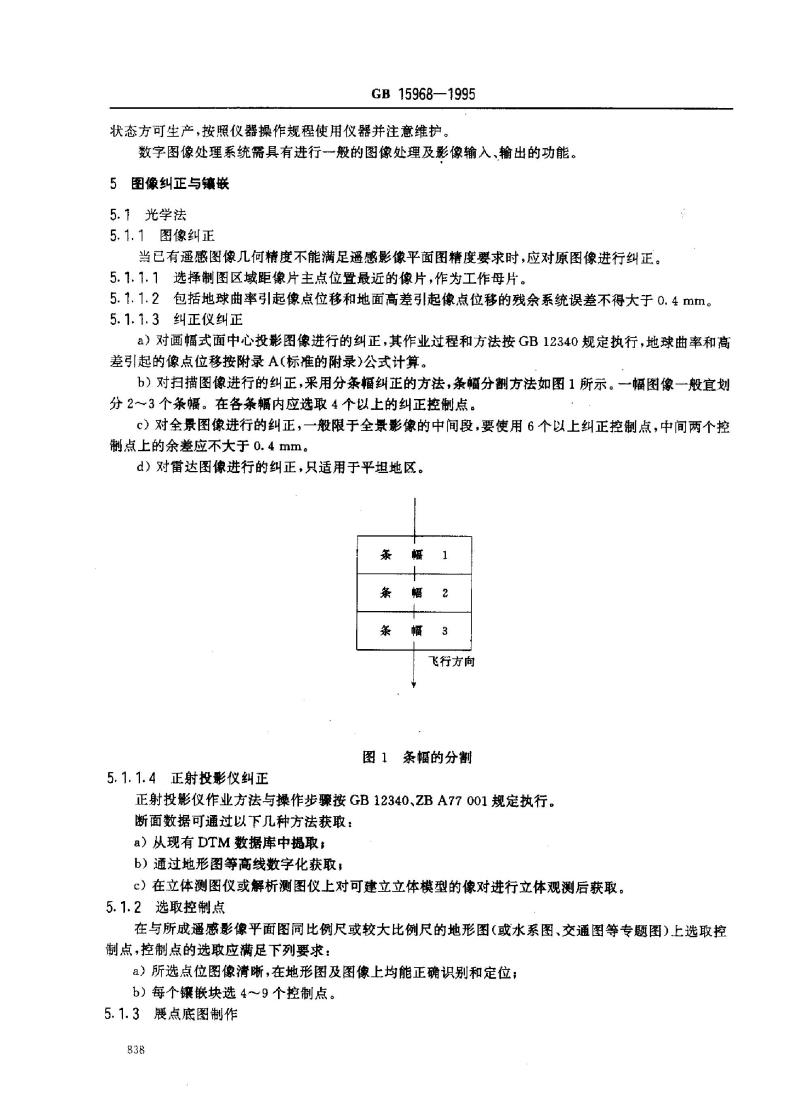

制作遥感影像平面图的光学、数字图像设备应按仪器检校标准进行检校，仪器必须处于良好的工作837
GB 15968—1995
状态方可生产，按照仪器操作规程使用仪器并注意维护。数字图像处理系统需具有进行一般的图像处理及影像输入、输出的功能。5图像纠正与镶联
5.1光学法
5.1.1图像纠正
当已有遥感图像几何精度不能满足遥感影像平面图精度要求时，应对原图像进行纠正。5.1.1.1选择制图区域距像片主点位置最近的像片，作为工作母片。5.1.1.2包括地球曲率引起像点位移和地面高差引起像点位移的残余系统误差不得大于0.4mm。5.1.1.3纠正仪纠正
a）对画幅式面中心投影图像进行的纠正，其作业过程和方法按GB12340规定执行，地球曲率和高差引起的像点位移按附录A(标准的附录)公式计算。b）对扫描图像进行的纠正，采用分条幅纠正的方法，条幅分割方法如图1所示。一幅图像一般宜划分2～3个条幅。在各条幅内应选取4个以上的纠正控制点。c）对全景图像进行的纠正，一般限于全景影像的中间段，要使用6个以上纠正控制点，中间两个控制点上的余差应不大于0.4mm。
d）对雷达图像进行的纠正，只适用于平坦地区。条
条
条
幅
幅
幅
3
飞行方向
图1条幅的分割
5.1.1.4正射投影仪纠正
正射投影仪作业方法与操作步骤按GB12340、ZBA77001规定执行。断面数据可通过以下几种方法获取：a）从现有DTM数据库中据取：
b）通过地形图等高线数字化获取；c）在立体测图仪或解析测图仪上对可建立立体模型的像对进行立体观测后获取。5.1.2选取控制点
在与所成遥感影像平面图同比例尺或较大比例尺的地形图(或水系图、交通图等专题图）上选取控制点，控制点的选取应满足下列要求：a）所选点位图像清晰，在地形图及图像上均能正确识别和定位；b）每个镶嵌块选4~9个控制点。5.1.3展点底图制作
838
GB 15968—1995

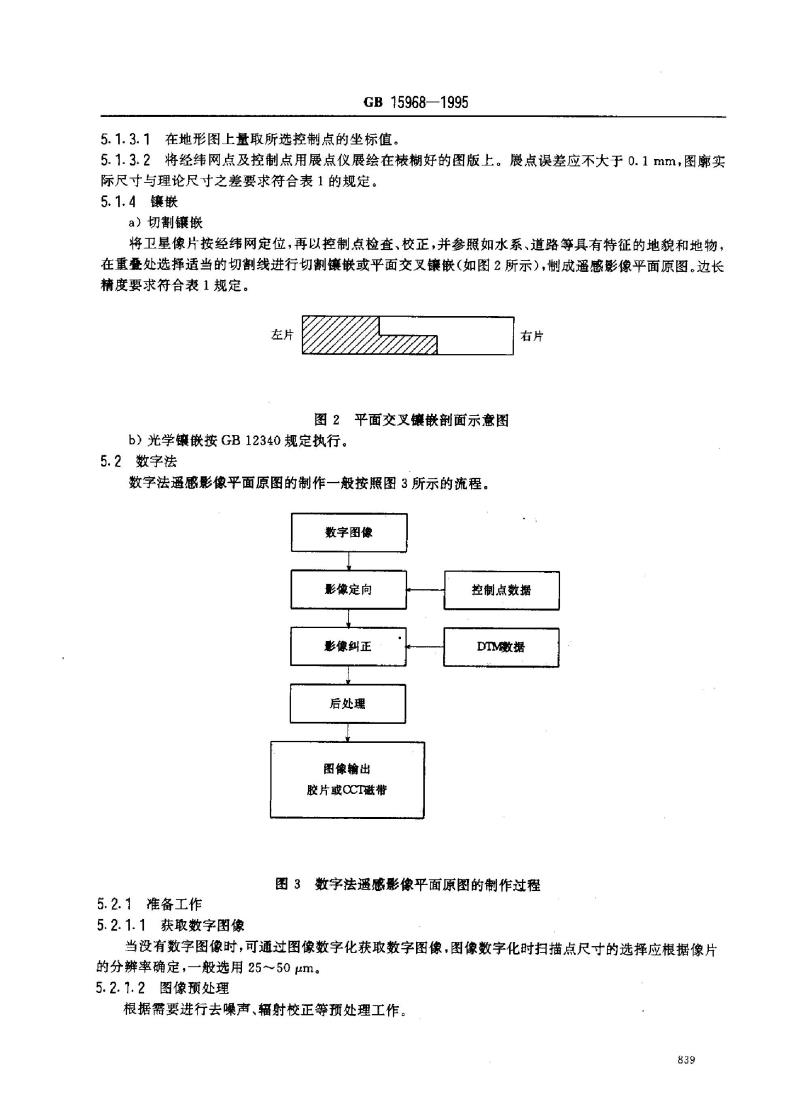

5.1.3.1在地形图上量取所选控制点的坐标值。5.1.3.2将经纬网点及控制点用展点仪展绘在裱糊好的图版上。展点误差应不大于0.1mm，图廓实际尺寸与理论尺寸之差要求符合表1的规定。5.1.4镶嵌
a）切割镶嵌
将卫星像片按经纬网定位，再以控制点检查、校正，并参照如水系、道路等具有特征的地貌和地物，在重叠处选择适当的切割线进行切割镶嵌或平面交叉镶嵌（如图2所示），制成遥感影像平面原图。边长精度要求符合表1规定。
左片
图2平面交叉镶嵌剖面示意图
b）光学镶嵌按GB12340规定执行。5.2数字法
数字法遥感影像平面原图的制作一般按照图3所示的流程。数字图像
影像定向
影像纠正
后处理
图像输出
胶片或CCI磁带
右片
控制点数据
DTM数据
图3数字法遥感影像平面原图的制作过程5.2.1准备工作
5.2.1.1获取数字图像
当没有数字图像时，可通过图像数字化获取数字图像，图像数字化时扫描点尺寸的选择应根据像片的分辨率确定，一般选用 25～50 μm。5.2.1.2图像预处理
根据需要进行去噪声、辐射校正等预处理工作。839
5.2.1.3选取数字模型
数学模型选取原则：
a）纠正精度高；
b）所需控制点不宜过多；
GB 15968—1995
c）送代次数少，收敛快，计算工作量小；d）根据地形条件选择，平坦地区选择较简单模型，山地选择较严密的模型。5.2.1.4选取控制点
选取控制点的数量根据采用的纠正公式决定，剔除粗差后至少应保留二个以上的多余控制点，以便于平差计算。
5.2.2几何校正
5.2.2.1数据输入
输入控制点、轨道、姿态及DTM等有关数据。5.2.2.2影像定向
影像定向的精度参照GB12340—90解析测图仪联机测图定向精度要求执行。5.2.2.3影像纠正
使用纠正公式对影像逐像元进行纠正，纠正误差要求不大于图上0.5mm。5.2.3影像后处理
5.2.3.1影像增强
-般采用线性灰度拉伸，也可使用其他任何影像增强方法。5.2.3.2影像镶嵌
将被镶嵌图像之间的几何位置对准，使其成为完整的一幅图，去掉按边部分多余的行（列)像元实现数字镶嵌，
a）镶嵌中可在屏幕上用人工根据其色调和地物分布特点采用交互式的方法选取分割线，也可采用专用的算法自动选取分割线。
b）两幅色调差别较大的影像镶嵌时，应对影像进行色调整。c）接缝处影像灰度、色调应与整韬影像灰度、色调协调。5.2.4图像输出
输出像元的尺寸一般在25～100um内选取。且应使输入、输出像元的大小相匹配。5.3彩色遥感影像平面图的制作
5.3.1制作彩色遥感影像平面图的多光谱图像的几何纠正按5.1、5.2进行。5.3.2合成方法制作彩色遥感影像平面图时按下列规定执行：a）合成时可用光学合成法、计算机合成法。b）选择基本色调标准图像，并按基本色调调整相邻图像的色调。基本色调标准图像应层次丰富、色彩鲜艳、反差适中、饱和度较高、影像清晰。c）合成时各波段影像配准误差应不大于0.2mm，图像套合误差应不大于0.3mm，5.3.3印刷方法制作彩色遥感影像平面图时，将不同波段图像及注记分别制成不同的分色版，再按GB/T14510规定印刷完成。
6整饰、注记
6.1整饰、注记的主要内容：图名、图号、图幅结合表、密级、内外图廓线及其经纬度注记、公里网线及其注记、图像接合略图、图像情况及资料获取时间、地理位置、制作单位、坐标系、出版年代和比例尺等。样式见附录B、C（标准的附录）。附录B为1：100000遥感影像平面图整饰样式，附录C为1：250000遥感影像平面图整饰样式，1：500000、1：1000000遥感影像平面图的整饰参照附录C，但不标公里网及其840
注记。
GB 15968-1995
6.2参照已有地形图，在遥感影像平面图内调注2～5个主要地理名称。6.3根据用户的需要进行整饰和注记。6.4整饰、注记的方法：
a）在遥感影像平面图负片上采用阳像整饰注记，拷贝复制后的遥感影像平面图上的注记呈白色。b）附加整饰注记薄膜与遥感影像平面图负片套合，拷贝复制后的遥感影像图上的注记垦黑色。公里网、图廓点套合误差不得超过0.2mm。c）制作注记版，按GB/T14510制印工艺处理。d）在计算机上直接将注记注在遥感影像平面图上，且数字和文字注记应清晰易读，不压盖主要地物，字大及字体根据具体需要确定。7检查验收
7.1原则和要求
7.1.1遥感影像平面图应符合本作业规范和技术设计的要求，满足用图单位需要。7.1.2检查验收的方法与要求，按CH1002规定执行。7.1.3图幅质量评定标准，按CH1003规定执行。7.2检查项目
7.2.1图面检查
a）遥感影像平面图镶嵌（数字、光学、手工）接边误差的检查（参照GB12340-90中表10）。b）遥感影像乎面图与四周图幅接边误差的检查（参照GB12340—90中表10）。c）影像色调、信息度、影像清晰度、反差以及各种斑迹、划痕、药膜损伤等影像质量的检查。d）图廓尺寸、公里网及图幅内外整饰、注记的检查。7.2.2数学精度检测
7.2.2.1数学精度检测，每幅图的检测点数量视具体情况而定，-般不少于20个点。7.2.2.2在大一级比例尺地形图或专题图上读取明显目标点坐标，展刺在遥感影像平面图上或输入计算机中，与遥感影像平面图上的同名目标点坐标比较，按(1)式统计计算中误差。m =
式中: m
At、Ay-
n
点位中误差，mm；
检测点坐标差，mm;
检测点点数。
8遥感影像平面图的复制
[Ar* + Ay?)
n
(1)
8.1遥感影像平面图少量复制，采用负片在拷贝机上整幅复印（包括像纸和白底涤沦片）。复制片的摄影处理和影像质量要求按GB12340规定执行。8.2遥感影像平面图小批量复制，采用重氮复印方法。重氮复印的遥感影像平面图质量要求按GB/T14510规定执行。
8.3遥感影像平面图大批量印刷，按GB/T14510规定执行。841
GB15968—1995
附录A
（标准的附录）
地球曲率和高差引起的像点位移计算公式A1地球曲率引起的像点位移计算公式：ate
N.m.r3
2Rf
式中：re——以成图比例尺表示的因地球曲率引起的像点移位误差；—地球半径：
R
摄影机焦距；
纠正放大倍数；
㎡ -摄影比例尺分母，
像点径距。
A2高差引起的像点位移计算公式：NQr
H
OnE =（1+
）
2fm
式中：OhE
-以成图比例尺表示的因地面高差引起的像点移位误差，地球半径：
R
H—-摄影高度；
N
一纠正放大倍数；
Q—最大高差，
像点径距：
f
m
842
摄影机焦距；
摄影比例尺分母。
图像接合略图
133-3219
132
131
-32 : 1989·6
31994.
—33
2K仿未体
16k, 中等线体
国家测绘
局
36
114
189 南牛然
K扁宋你
扁等
118
22
26
12
3
3
K长
GB 15968—1995
附录B
（标准的附录）
1：100000遥感影像平面图整饰样式溪
岚
县
#500005001
— 24kK等线体
规格说明
日名为两个字的其间隔为函
三个字的其间隔为一个字,四个字以上的其间隔为 2 mm_1:100000
42
146
50
启案
50
用
54
154
202158
．．美国陆地卫星….波毁）假彩色合成机密
92
64
14'130'
卫星磁带（CT）数据经计算机图像处理
