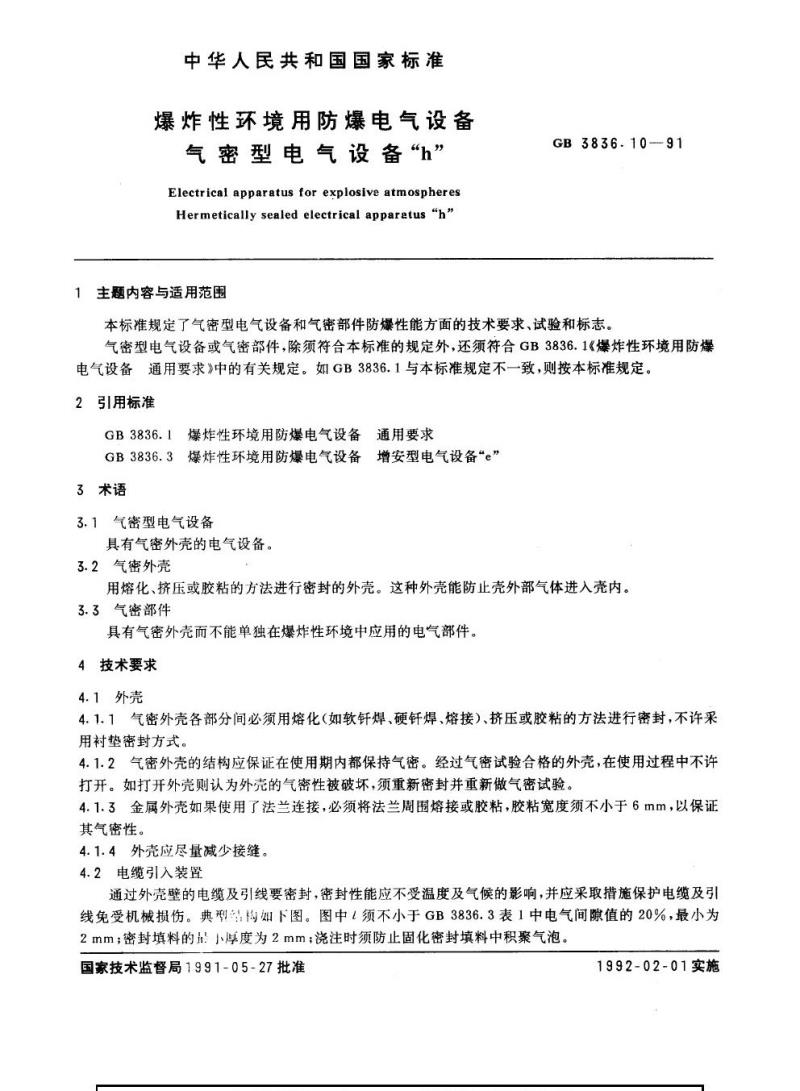

中华人民共和国国家标准
爆炸性环境用防爆电气设备
气密型电气设备“h”
Electrical apparatus for explosive atmospheresHermeticallysealed electrical apparetus“h1主题内容与适用范围
GB3836.10—91
本标准规定了气密型电气设备和气密部件防爆性能方面的技术要求、试验和标志。气密型电气设备或气密部件，除须符合本标准的规定外，还须符合GB3836.1《爆炸性环境用防爆电气设备通用要求》中的有关规定。如GB3836.1与本标准规定不一致，则按本标准规定。2引用标准
GB3836.1爆炸性环境用防爆电气设备通用要求GB3836.3爆炸性环境用防爆电气设备增安型电气设备e”3术语
3.1气密型电气设备
具有气密外壳的电气设备。
3.2气密外壳
用熔化、挤压或胶粘的方法进行密封的外壳。这种外壳能防止壳外部气体进入壳内。3.3气密部件
具有气密外壳而不能单独在爆炸性环境中应用的电气部件。4技术要求
4.1外壳
4.1.1气密外壳各部分间必须用熔化（如软钎焊、硬钎焊、熔接）、挤压或胶粘的方法进行密封，不许采用衬垫密封方式。
4.1.2气密外壳的结构应保证在使用期内都保持气密。经过气密试验合格的外壳，在使用过程中不许打开。如打开外壳则认为外壳的气密性被破坏，须重新密封并重新做气密试验。4.1.3金属外壳如果使用了法兰连接，必须将法兰周围熔接或胶粘，胶粘宽度须不小于6mm，以保证其气密性。
4.1.4外壳应尽量减少接缝。Www.bzxZ.net
4.2电缆引入装置
通过外壳壁的电缆及引线要密封，密封性能应不受温度及气候的影响，并应采取措施保护电缆及引线免受机械损伤。典型构如下图。图中1须不小于GB3836.3表1中电气间隙值的20%，最小为2mm；密封填料的量小厚度为2mm；浇注时须防止固化密封填料中积聚气泡，国家技术监督局1991-05-27批准1992-02-01实施
GB3836.10—91

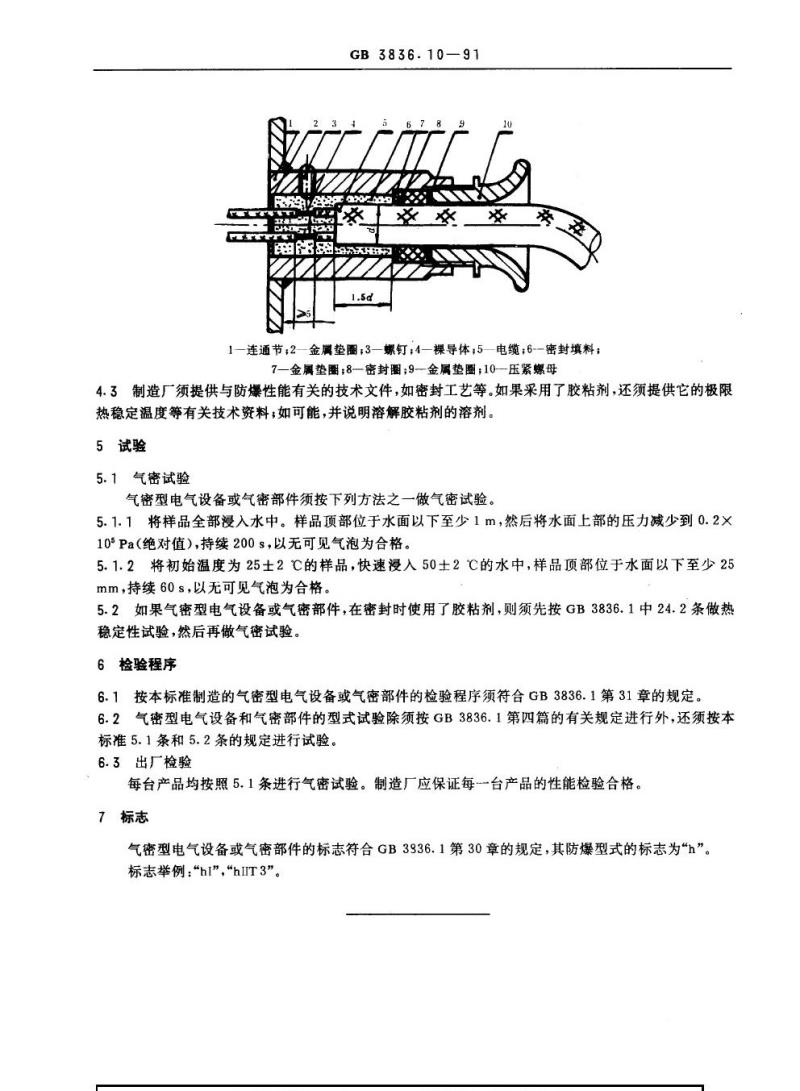

&α效
1一连通节2—金属垫图；3一螺钉；4一裸导体，5—电缆；6--密封填料；7金属垫图；8—密封圈；9-金属垫圈；10-压紧螺母4.3制造厂须提供与防爆性能有关的技术文件，如密封工艺等。如果采用了胶粘剂，还须提供它的极限热稳定温度等有关技术资料；如可能，并说明溶解胶粘剂的溶剂。5试验
5.1气密试验
气密型电气设备或气密部件须按下列方法之一做气密试验。5.1.1将样品全部浸入水中。样品项部位于水面以下至少1m，然后将水面上部的压力减少到0.2×105Pa（绝对值），持续200s，以无可见气泡为合格。5.1.2将初始温度为25士2℃的样品，快速浸入50士2℃的水中，样品顶部位于水面以下至少25mm，持续60s，以无可见气泡为合格。5.2如果气密型电气设备或气密部件，在密封时使用了胶粘剂，则须先按GB3836.1中24.2条做热稳定性试验，然后再做气密试验。6检验程序
6.1按本标准制造的气密型电气设备或气密部件的检验程序须符合GB3836.1第31章的规定。6.2气密型电气设备和气密部件的型式试验除须按GB3836.1第四篇的有关规定进行外，还须按本标准5.1条和5.2条的规定进行试验。6.3出厂检验
每台产品均按照5.1条进行气密试验。制造厂应保证每一台产品的性能检验合格7标志

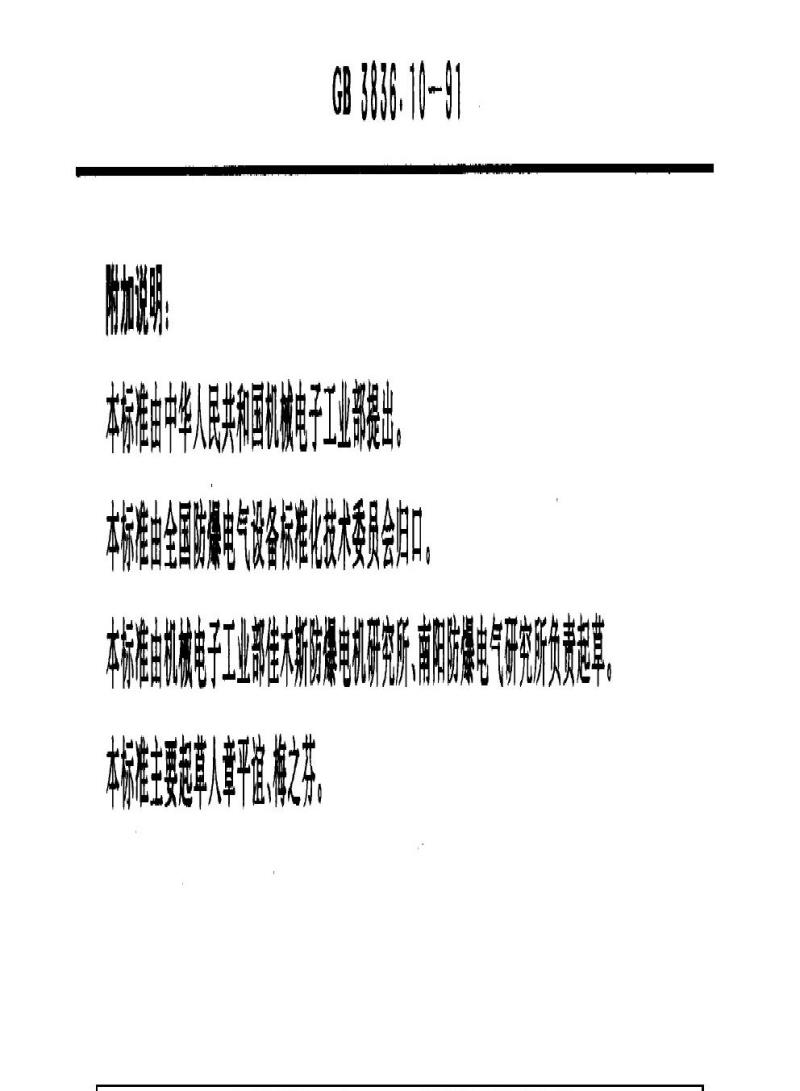

气密型电气设备或气密部件的标志符合GB3936.1第30章的规定，其防爆型式的标志为“h”。标志举例：“hI”，\hIT3”。标准由机械电子工业部佳术斯
本标准主要起草人章平、之。
