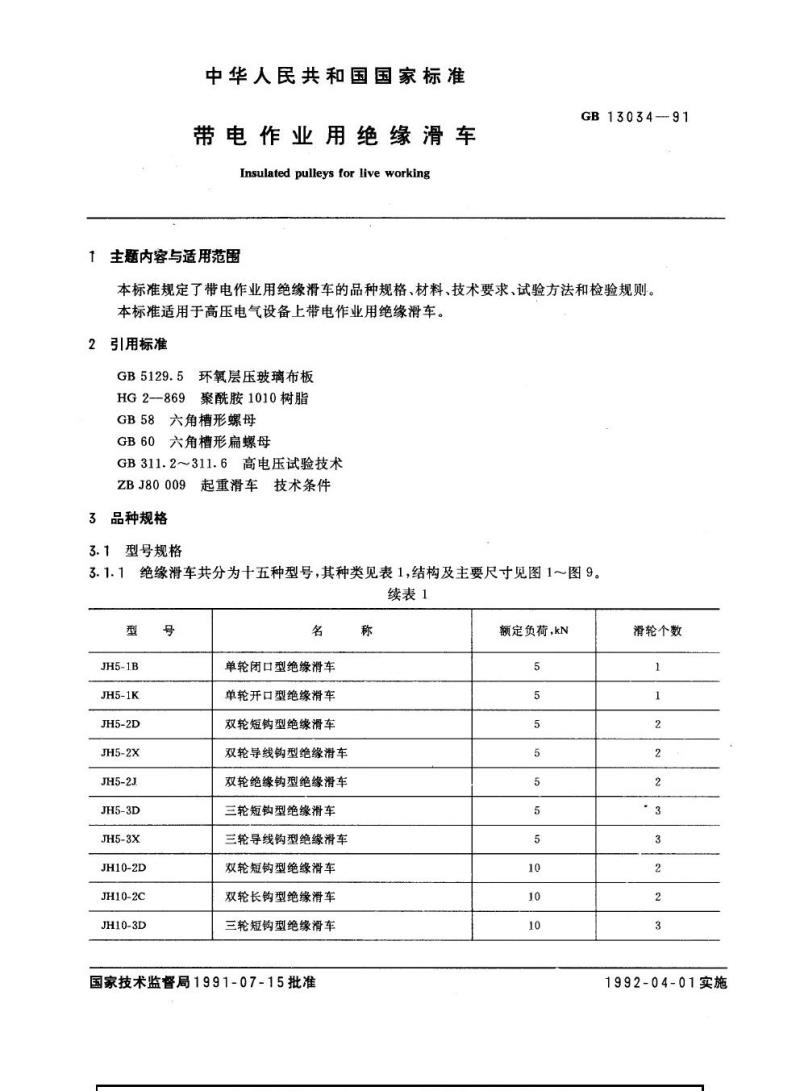

中华人民共和国国家标准
带电作业用绝缘滑车
Insulated pulleys for live working1主题内容与适用范围
GB13034---91
本标准规定了带电作业用绝缘滑车的品种规格、材料、技术要求、试验方法和检验规则。本标准适用于高压电气设备上带电作业用绝缘滑车。2引用标准
GB5129.5环氧层压玻璃布板
HG2-—869聚酰胺1010树脂
GB58六角槽形螺母
GB60六角槽形扁螺母
GB311.2～311.6高电压试验技术起重滑车技术条件
ZBJ80009
3品种规格
3.1型号规格
3.1.1绝缘滑车共分为十五种型号，其种类见表1,结构及主要尺寸见图1～图9。续表1
JH5-1B
JH5-1K
JH5-2D
JH5-2X
JH5-2J
JH5-3D
JH5-3X
JH10-2D
JH10-2C
JH10-3D
单轮闭口型绝缘滑车
单轮开口型绝缘滑车
双轮短钩型绝缘滑车
双轮导线钩型绝缘滑车
双轮绝缘钩型绝缘滑车
三轮短钩型绝缘滑车
三轮导线钩型绝缘滑车
双轮短钩型绝缘滑车
双轮长钩型绝缘滑车
三轮短钩型绝缘滑车
国家技术监督局1991-07-15批准称
额定负荷，kN
滑轮个数
1992-04-01实施
JH10-3C
JH15-4D
JH15-4C
JH20-4D
JH20-4C
GB13034—91

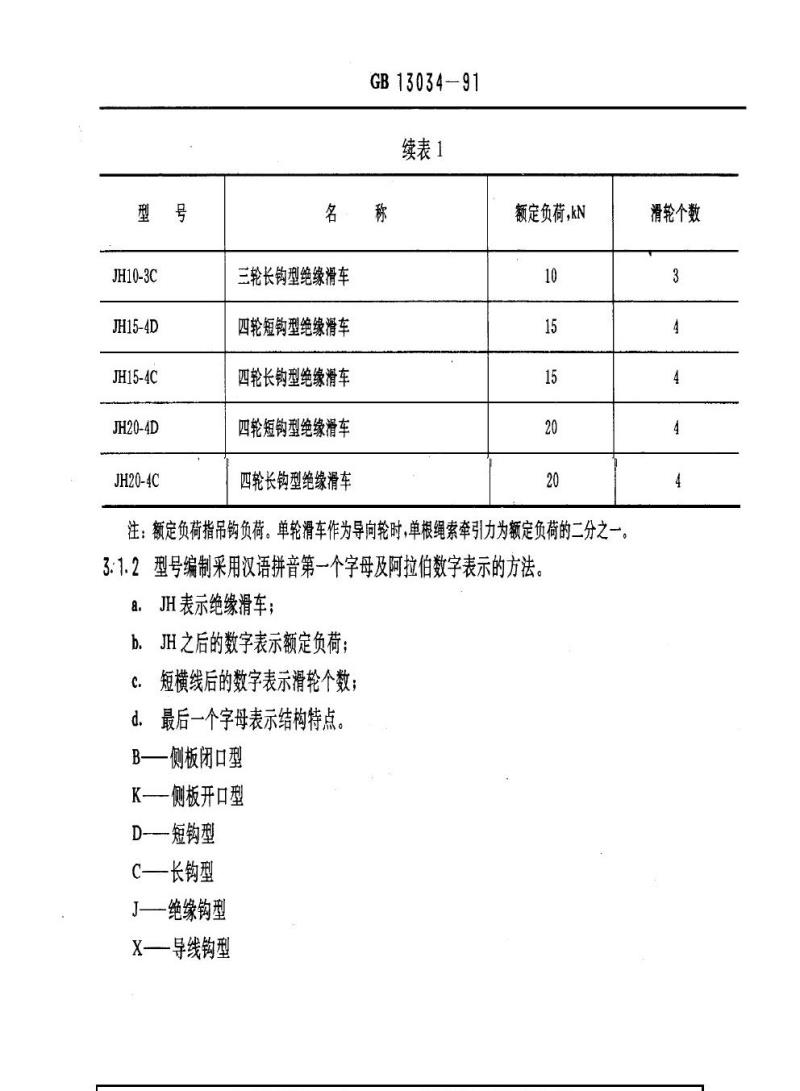

续表1
名．称
三轮长钩型绝缘滑车
四轮短钩型绝缘滑车
四轮长钩型绝缘滑车
四轮短钩型绝缘滑车
四轮长钩型绝缘滑车
额定负荷，kN
注：额定负荷指吊钩负荷。单轮滑车作为导向轮时，单根绳索牵引力为额定负荷的二分之一。3:1.2型号编制采用汉语拼音第一个字母及阿拉伯数字表示的方法，8.
JH表示绝缘滑车；
JH之后的数字表示额定负荷；
短横线后的数字表示滑轮个数；最后一个字母表示结构特点。
B—侧板闭口型
K——侧板开口型
D-短钩型
c—长钩型
J—绝缘钩型
X——导线钩型
滑轮个数
GB13034—91

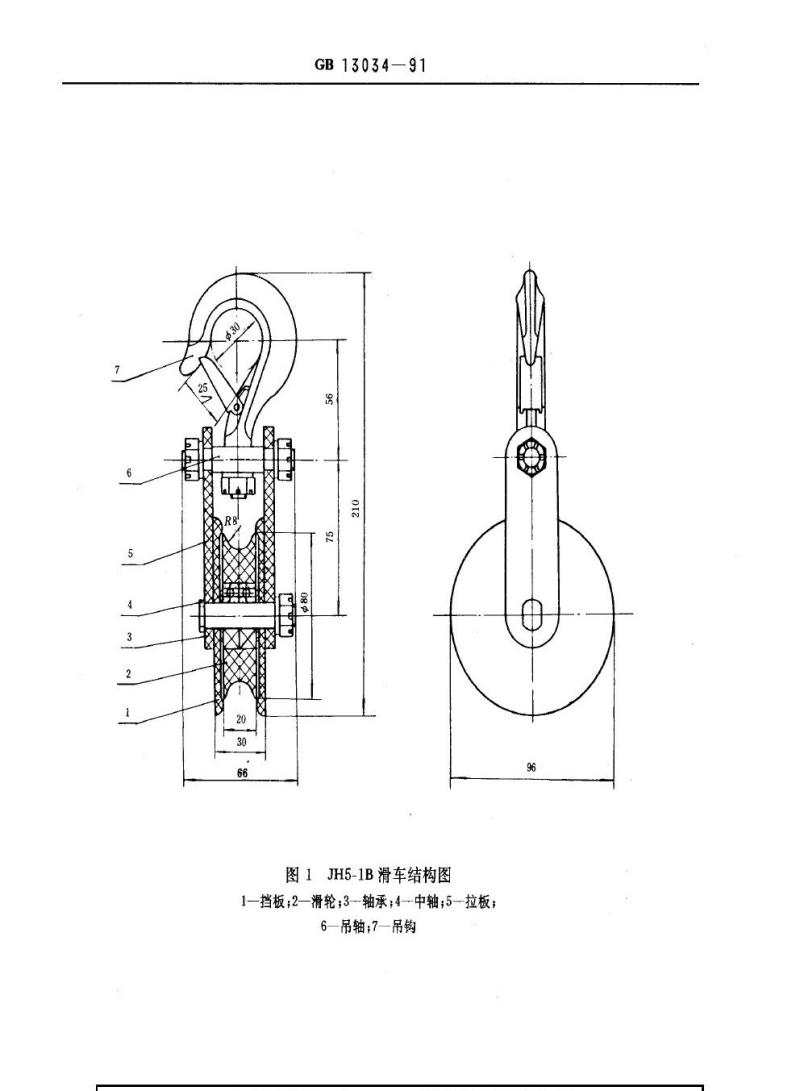

图1JH5-1B滑车结构图
1挡板；2—滑轮；3--轴承；4--中轴；5拉板；6一吊轴；7一吊钩
GB13034—91

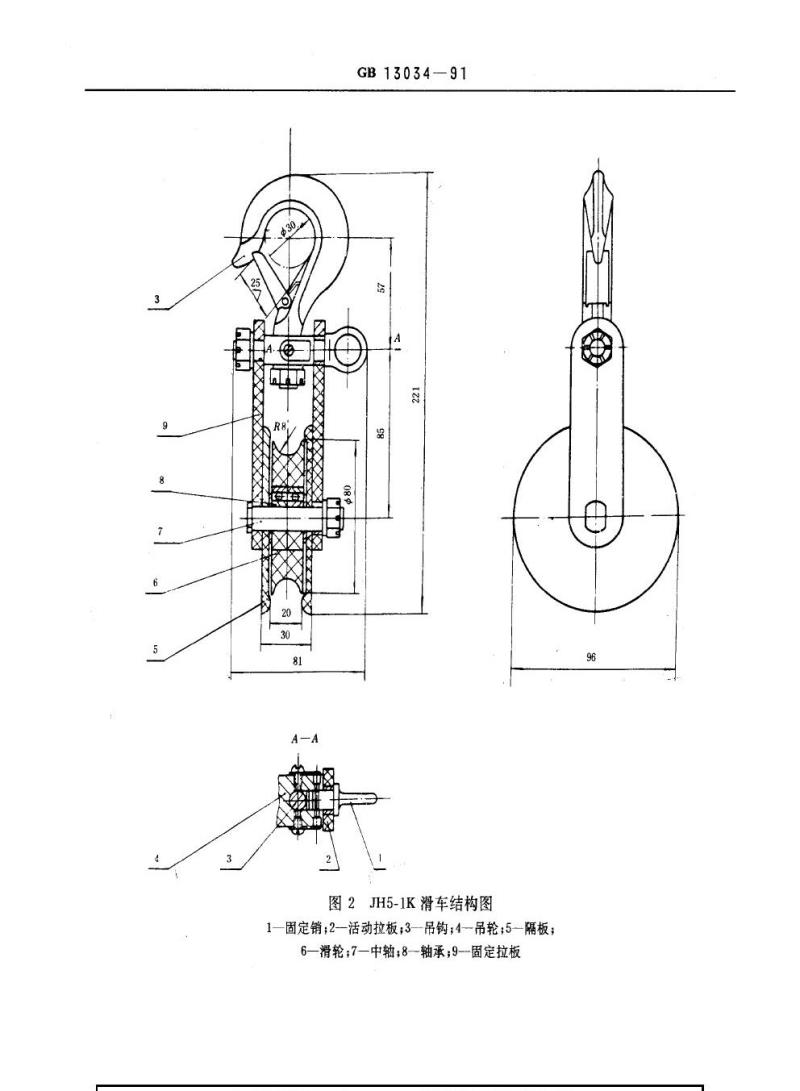

图2JH5-1K滑车结构图
1—固定销；2活动拉板3-吊钩；4吊轮；5-隔板；6—滑轮；7—中轴；8-轴承；9--固定拉板181
GB13034—91

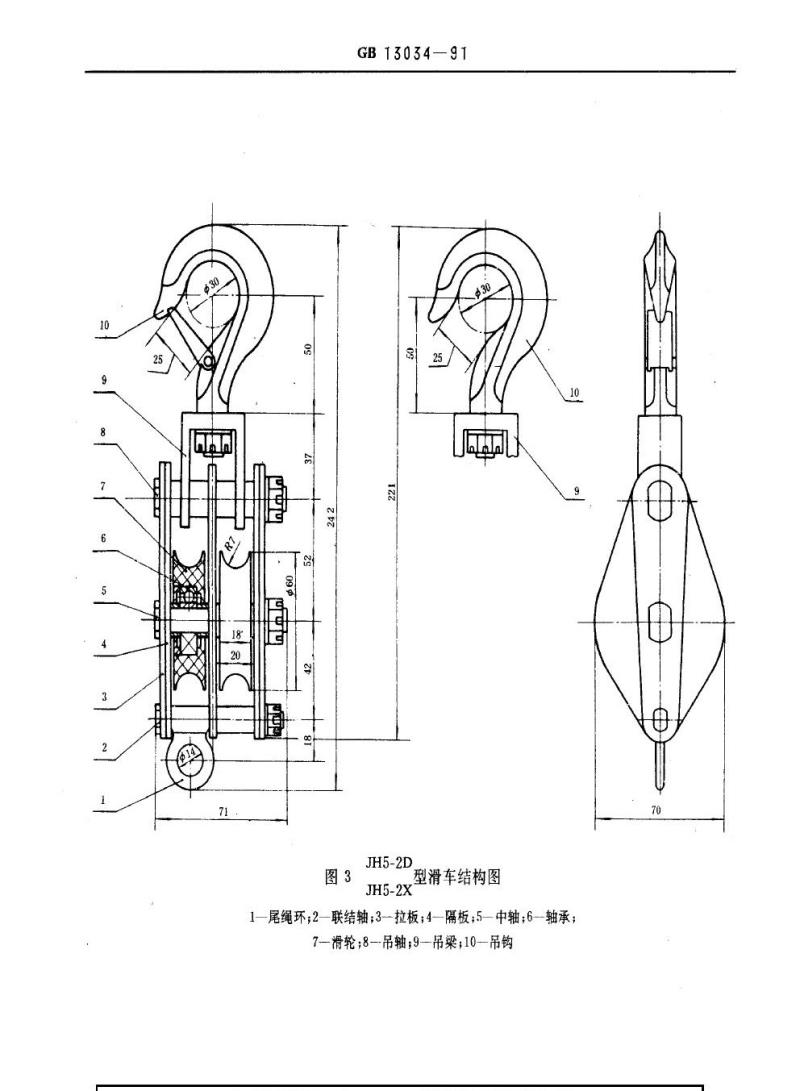

JH5-2D
型滑车结构图
JH5-2X
1一尾绳环；2—联结轴；3-拉板；4-隔板；5-中轴；6—轴承；7-滑轮；8吊轴；9吊梁10—吊钩18
GB 13034—91
图4JH5-2J型滑车结构图
1-隔板；2-拉板；3—联结轴；4—滑轮；5—中轴；6—轴承；7-吊轴；8一吊钩
GB13034—91
JH5-3D
型滑车结构图
JH5-3X
1-尾绳环；2--联结轴；3-拉板；4—隔板；5—中轴；6—轴承；7一滑轮；8—吊轮；9-吊梁；10-吊钩10
GB13034--91
JH10-2C
型滑车结构图
JH10-2Dwww.bzxz.net
1尾绳环；2—联结轴；3滑轮；4—中轴；5—轴承；6拉板；7—吊轴；8—隔板；9吊梁；10-吊环；11-吊钩10
GB13034-91
JH10-3C
型滑车结构图
JH10-3D
1-绳尾环；2—联结轴；3-拉板；4—隔板；5—中轴；6-轴承；7—滑轮；8吊轴；9—吊梁；10-吊环；11—吊钩
