【国家标准(GB)】 带电作业用绝缘绳索

中华人民共和国国家标准
带电作业用绝缘绳索
Insulatingrope for liveworking1主题内容与适用范围
GB13035--91
本标准规定了带电作业用绝缘绳索的材料、技术要求、试验方法和检验规则。本标准适用于500kV及以下电气设备上在干燥良好气候下进行带电作业时使用的以桑蚕丝和锦纶长丝为原料的机制多股型绝缘绳索。2专用术语
2.1拾向

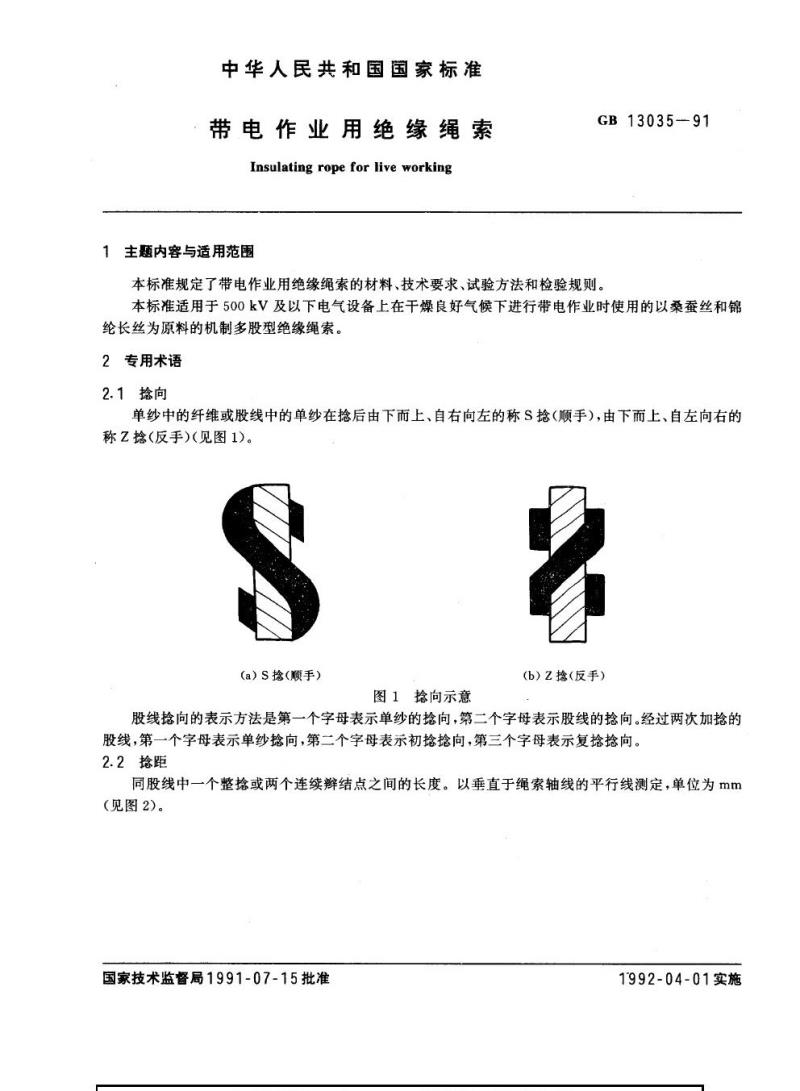

单纱中的纤维或股线中的单纱在捻后由下而上、自右向左的称S捻（顺手），由下而上、自左向右的称Z捻（反手)(见图1)。
S
(a）s拾(顺手）
图1抢向示意
(b)Z捻(反手）
股线抢向的表示方法是第一个字母表示单纱的抢向，第二个字母表示股线的捻向。经过两次加捻的股线，第一个字母表示单纱捻向，第二个字母表示初抢捻向，第三个字母表示复捻抢向。2.2拾距
同股线中一个整抢或两个连续辫结点之间的长度。以垂直于绳索轴线的平行线测定，单位为mm（见图2）。
国家技术监督局1991-07-15批准1992-04-01实施
2.3直径
在测量张力下的外切圆的直径。2.4线密度
绳索单位长度的重量。
2.5测量张力
GB13035-91
\1个抢距：

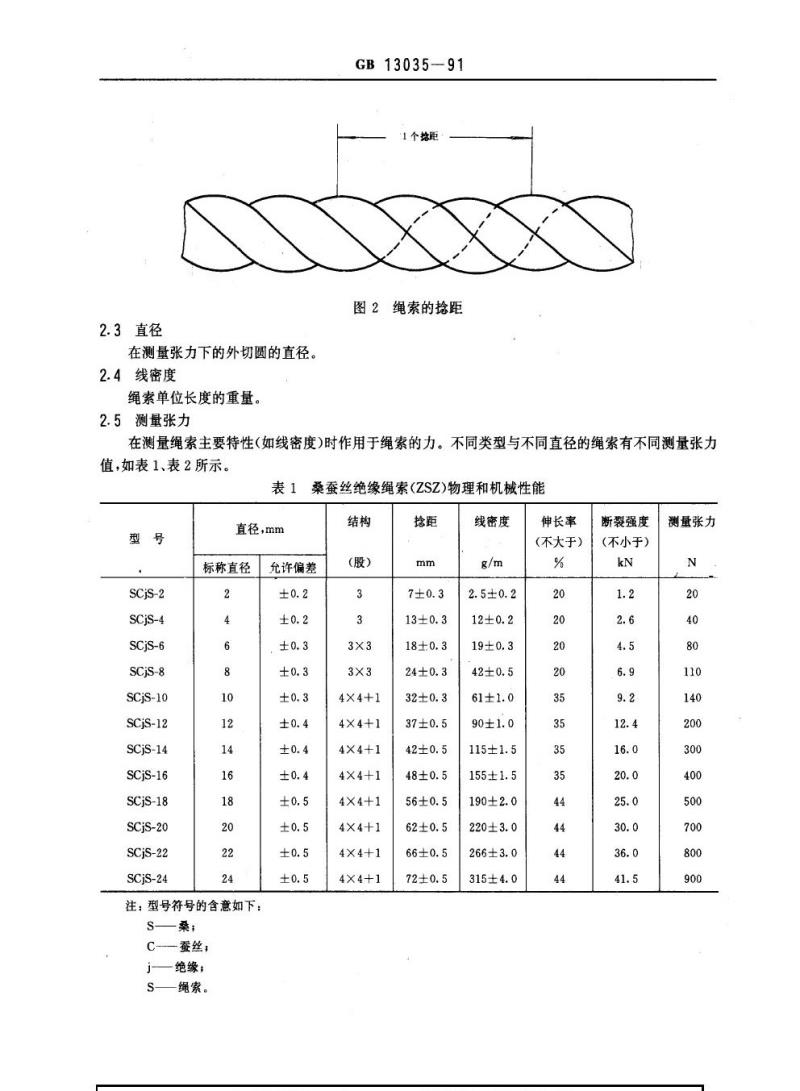

图2绳索的捻距
在测量绳索主要特性（如线密度）时作用于绳索的力。不同类型与不同直径的绳索有不同测量张力值，如表1、表2所示。
表1桑蚕丝绝缘绳索(ZSZ)物理和机械性能型号
SCjS-2
SCjS-4
SCjs-6
SCjS-8
SCjS-10
SCjs-12
SCjs-14
SCjS-16
SCjs-18
SCjS-20
SCjs-22
SCjs-24
直径，mm
标称直径
2
4
6
8
10
12
14
16
18
20
22
24
注：型号符号的含意如下：
s桑;
C—蚕丝
j-绝缘；
S绳索。
允许偏差
±0.2
±0.2
±0.3
±0.3
±0.3
±0. 4
±0.4
±0.4
±0.5
±0.5
±0.5
±0.5
结构
（股）
3
3
3×3
3×3
4×4+1
4×4+1
4×4+1
4×4+1
4×4+1
4×4+1
4×4+1
4×4+1
捻距
mm
7±0.3
13±0.3
18±0.3
24±0.3
32±0.3
37±0.5
42±0.5
48±0.5
56±0.5
62±0.5
66±0.5
72±0.5
线密度
g/m
2.5±0.2
12±0.2
19±0.3
42±0.5
61±1.0
90±1.0
115±1.5
155±1.5
190±2.0
220±3.0
266±3.0
315±4.0
伸长率
(不大于）
%
20
20
20
20
35
35
35
35
44
44
44
44
断裂强度
(不小于）
kN
1.2
2.6
4.5
6.9
9.2
12.4
16.0
20.0
25.0
30.0
36.0
41.5
测量张力
N
20
40
80
110
140
200
300
400
500
700
800
900
号
型
jCjs-2
jcjs-4
jCjs-6
jCjs-8
jCjs-10
jCjs-12
jCjs-14
jCjS-16
jcjs-18
jcjs-20
jCjs-22
jCjs-24
GB13035-91

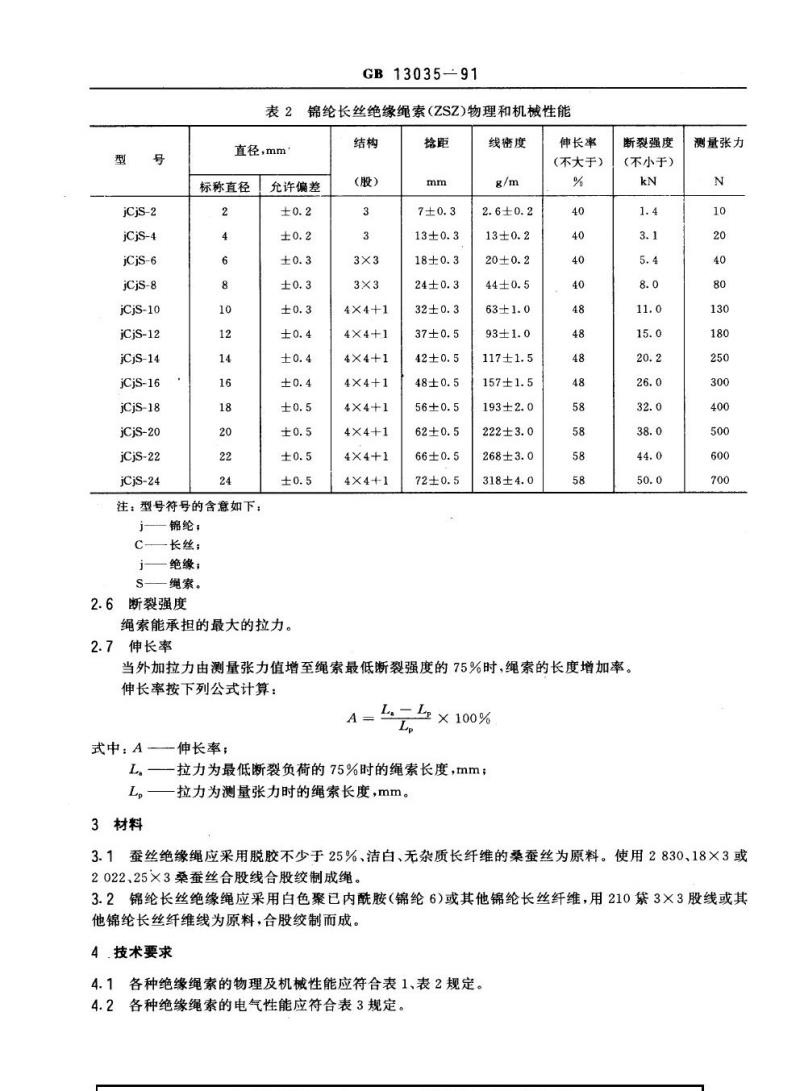

表2锦纶长丝绝缘绳索(ZSZ)物理和机械性能直径，mm
标称直径
2
4
6
8
10
12
14
16
18
20
22
24
允许偏差
±0.2
±0.2
±0.3
±0.3
±0.3
±0.4bZxz.net
±0.4
±0. 4
±0.5
±0.5
±0.5
±0.5
注；型号符号的含意如下：
j—锦纶；
C—长丝；
j——绝缘；
S绳索。
2.6
5断裂强度
绳索能承担的最大的拉力。
2.7伸长率
结构
(股）
3
3
3×3
3×3
4×4+1
4×4+.1
4×4+1
4×4+1
4×4+1
4×4+1
4×4+1
4×4+1
捻距
mm
7±0.3
13±0.3
18±0.3
24±0.3
32±0.3
37±0.5
42±0.5
48±0.5
56±0.5
62±0.5
66±0.5
72±0.5
线密度
g/m
2.6±0.2
13±0.2
20±0.2
44±0.5
63±1.0
93±1.0
117±1.5
157±1.5
193±2.0
222±3.0
268±3.0
318±4.0
伸长率
（不大于）
%
40
40
40
40
48
48
48
48
58
58
58
58
断裂强度
(不小于）
kN
1.4
3.1
5.4
8.0
11.0
15.0
20.2
26.0
32.0
38.0
44.0
50.0
当外加拉力由测量张力值增至绳索最低断裂强度的75%时，绳索的长度增加率。伸长率按下列公式计算：
式中：A伸长率；
L. =L × 100%
A
Lp
L，一一拉力为最低断裂负荷的75%时的绳索长度，mm；L拉力为测量张力时的绳索长度，mm。3材料
测量张力
N
10
20
40
80
130
180
250
300
400
500
600
700
3.1蚕丝绝缘绳应采用脱胶不少于25%、洁白、无杂质长纤维的桑蚕丝为原料。使用2830、18×3或2022、25×3桑蚕丝合股线合股绞制成绳。3.2锦纶长丝绝缘绳应采用白色聚已内酰胺（锦纶6)或其他锦纶长丝纤维，用2103×3股线或其他锦纶长丝纤维线为原料，合股绞制而成。4，技术要求
4.1各种绝缘绳索的物理及机械性能应符合表1、表2规定。4.2各种绝缘绳索素的电气性能应符合表3规定。序号
2
试验项目
高湿度下交流泄漏电流
GB13035---91

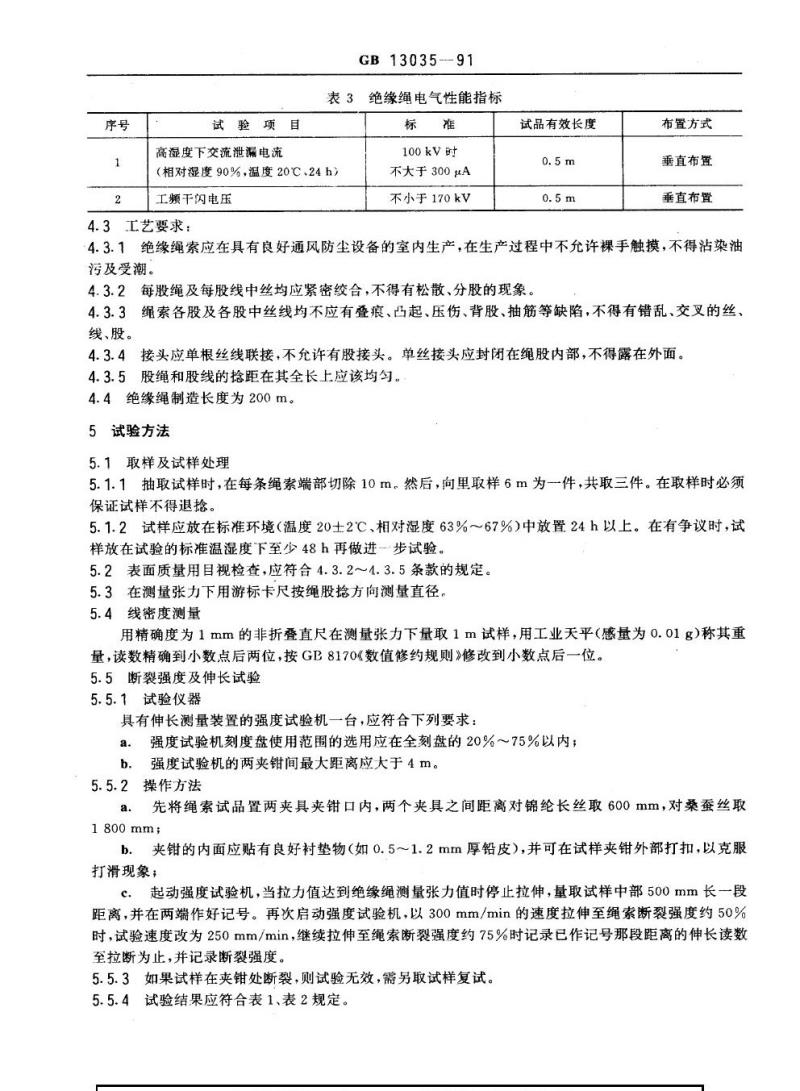

表3绝缘绳电气性能指标
推
标
100kV时
（相对湿度90%，温度20℃.24h）工频干闪电压
4.3工艺要求：
不大于300μA
不小于170kV
试品有效长度
0.5m
0.5m
布置方式
垂直布置
垂直布置
4.3.1绝缘绳索应在具有良好通风防尘设备的室内生产，在生产过程中不允许裸手触摸，不得沾染油污及受潮。
4.3.2每股绳及每股线中丝均应紧密绞合，不得有松散、分股的现象。4.3.3绳索各股及各股中丝线均不应有叠痕、凸起、压伤、背股、抽筋等缺陷，不得有错乱、交叉的丝、线、股。
4.3.4接头应单根丝线联接，不允许有股接头。单丝接头应封闭在绳股内部，不得露在外面。4.3.5股绳和股线的抢距在其全长上应该均勾。4.4绝缘绳制造长度为200m。
5试验方法
5.1取样及试样处理
5.1.1抽取试样时，在每条绳索端部切除10m。然后，向里取样6m为-件，共取三件。在取样时必须保证试样不得退抢。
5.1.2试样应放在标准环境（温度20士2℃、相对湿度63%～67%)中放置24h以上。在有争议时，试样放在试验的标准温湿度下至少48h再做进一步试验。5.2表面质量用目视检查，应符合4.3.2～4.3.5条款的规定。5.3在测量张力下用游标卡尺按绳股捻方向测量直径。5.4线密度测量
用精确度为1mm的非折叠直尺在测量张力下量取1m试样，用工业天平（感量为0.01g）称其重量，读数精确到小数点后两位，按GB8170《数值修约规则》修改到小数点后一位。5.5断裂强度及伸长试验
5.5.1试验仪器
具有伸长测量装置的强度试验机一台，应符合下列要求：强度试验机刻度盘使用范围的选用应在全刻盘的20%～75%以内；a.
b.
强度试验机的两夹钳间最大距离应大于4m。5.5.2操作方法
a.
先将绳索试品置两夹具夹钳口内，两个夹具之间距离对锦纶长丝取600mm，对桑蚕丝取1800mm；
夹钳的内面应贴有良好衬垫物（如0.5～1.2mm厚铅皮），并可在试样夹钳外部打扣，以克服b.
打滑现象；
c.起动强度试验机，当拉力值达到绝缘绳测量张力值时停止拉伸，量取试样中部500mm长一段距离，并在两端作好记号。再次启动强度试验机，以300mm/min的速度拉伸至绳索断裂强度约50%时，试验速度改为250mm/min，继续拉伸至绳索断裂强度约75%时记录已作记号那段距离的伸长读数至拉断为止，并记录断裂强度。5.5.3如果试样在夹钳处断裂，则试验无效，需另取试样复试。5.5.4试验结果应符合表1、表2规定。5.6电气试验
GB13035—91
5.6.1试验前，应将试样放在50℃干燥箱里进行1h的烘干，然后，在标准大气条件下保持1h再进行试验。

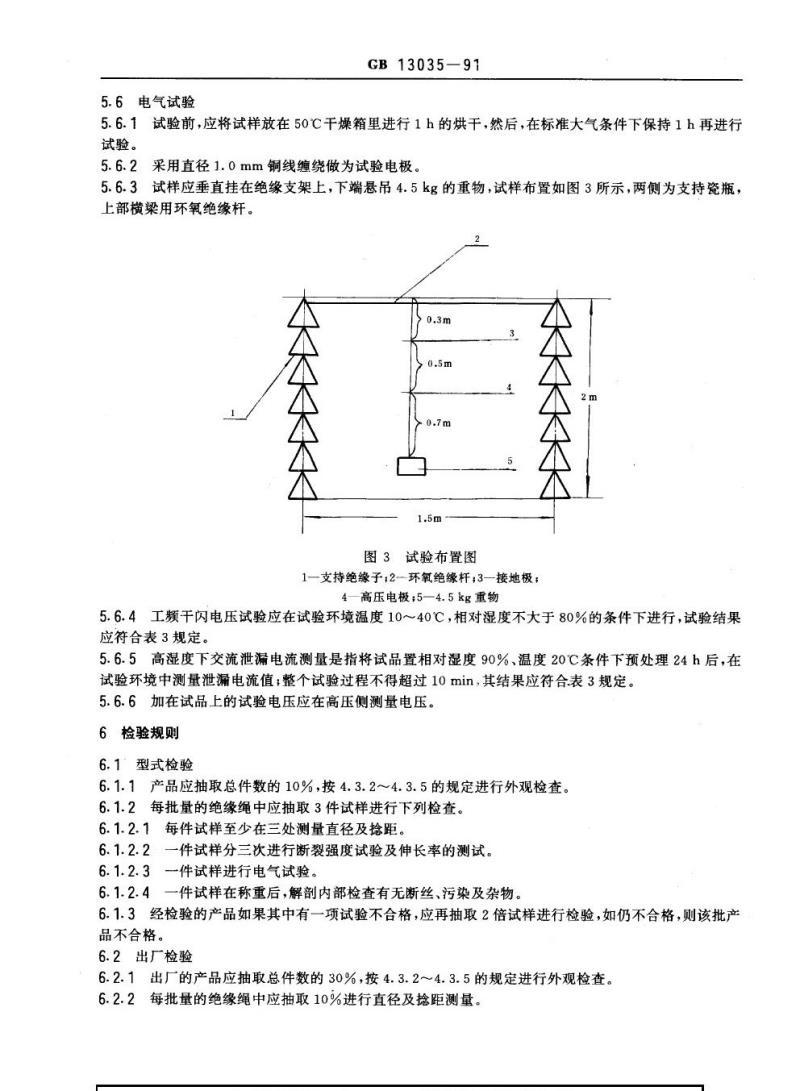

5.6.2采用直径1.0mm铜线缠绕做为试验电极。5.6.3试样应垂直挂在绝缘支架上，下端悬吊4.5kg的重物，试样布置如图3所示，两侧为支持瓷瓶，上部横梁用环氧绝缘杆。
0.3m
0.5m
0.7m
1.5m
图3试验布置图
44444
1一支持绝缘子，2一环氧绝缘杆；3一接地极；4—高压电极；5—4.5kg重物
5.6.4工频干闪电压试验应在试验环境温度10～40℃，相对湿度不大于80%的条件下进行，试验结果应符合表3规定。
5.6.5高湿度下交流泄漏电流测量是指将试品置相对湿度90%、温度20℃条件下预处理24h后，在试验环境中测量泄漏电流值；整个试验过程不得超过10min，其结果应符合表3规定。5.6.6加在试品上的试验电压应在高压侧测量电压。6检验规则
6.1型式检验
6.1.1产品应抽取总件数的10%，按4.3.2～4.3.5的规定进行外观检查。6.1.2每批量的绝缘绳中应抽取3件试样进行下列检查。6.1.2.1每件试样至少在三处测量直径及抢距。6.1.2.2·一件试样分三次进行断裂强度试验及伸长率的测试。3一件试样进行电气试验。
6.1.2.3
6.1.2.4
一件试样在称重后，解剖内部检查有无断丝、污染及杂物。6.1.3经检验的产品如果其中有一项试验不合格，应再抽取2倍试样进行检验，如仍不合格，则该批产品不合格。
6.2出厂检验
6.2.1出厂的产品应抽取总件数的30%，按4.3.2～4.3.5的规定进行外观检查。6.2.2每批量的绝缘绳中应抽取10%进行直径及抢距测量。GB13035-91
6.2.3产品出厂前应对所有产品进行1min工频耐压试验，试验电压为125kV，试品电极距离为0.5m。
7包装标志
7.1绝缘绳索成卷后应采取塑料袋密封，并放在专用纸箱或塑料桶内，箱、桶应标明下列各项：a.商标；
b．品名、型号；
c.重量(净重、毛重),单位kg;
须有防湿、防高温等标志
d.
e．出厂日期、年、月。
7.2袋内必须装有合格证，合格证上必须标明下列各项：a.．制造厂名称及厂址；
b．产品名称、型号；
c．检验员印记；
d．技术检验部门印记；
生产批号或生产班组；
e.
f．制造日期、年、月。
附加说明：
本标准由中华人民共和国能源部提出。本标准由全国带电作业标准化技术委员会归口。本标准由北京供电局负责起草。本标准主要起草人孙竞、宋桓嘉、陈忠、
