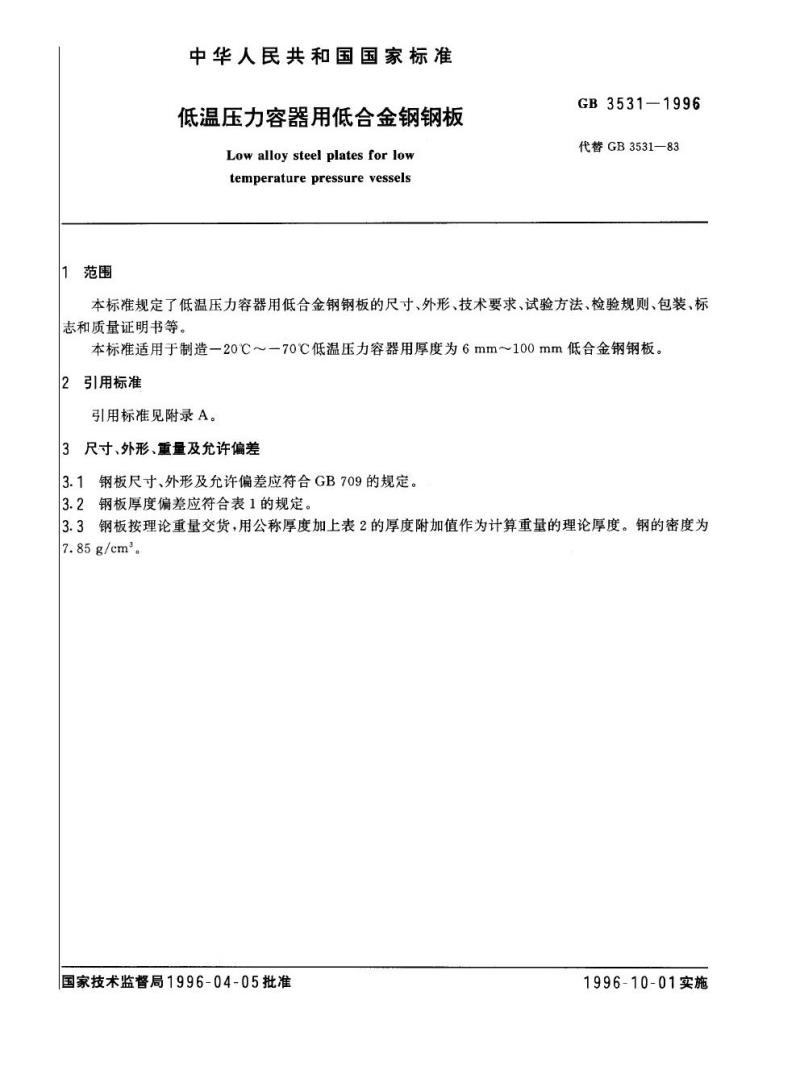

【国家标准(GB)】 低温压力容器用低合金钢钢板

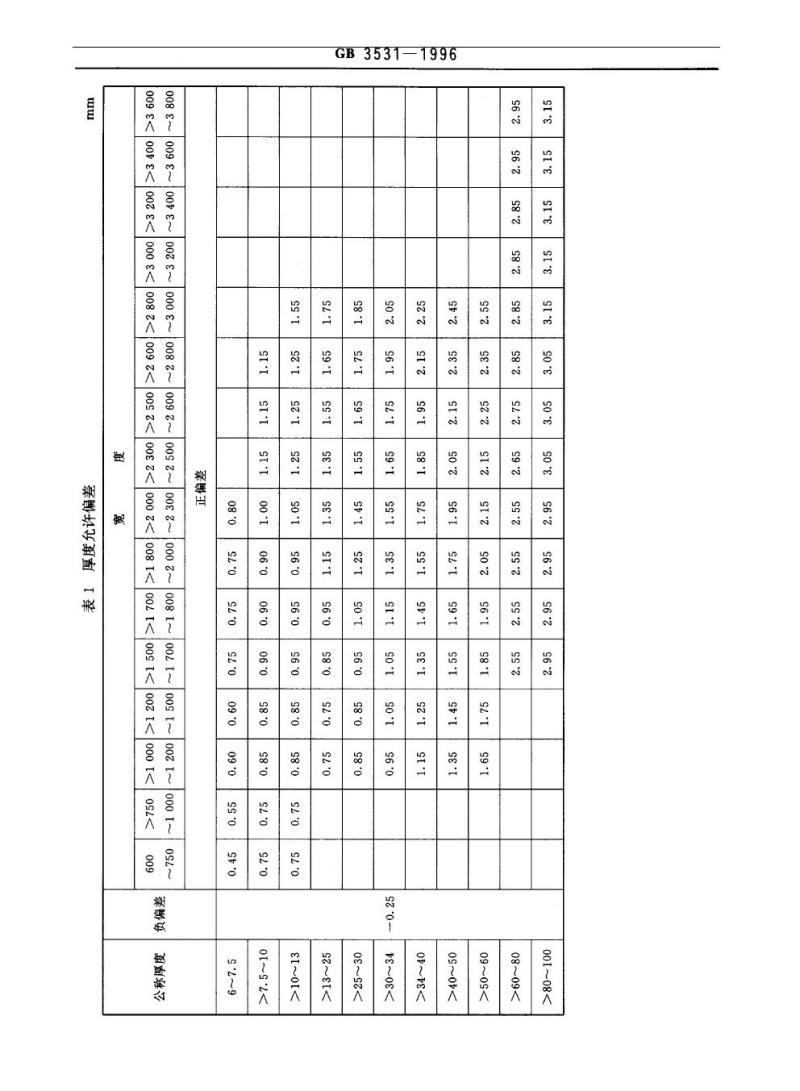

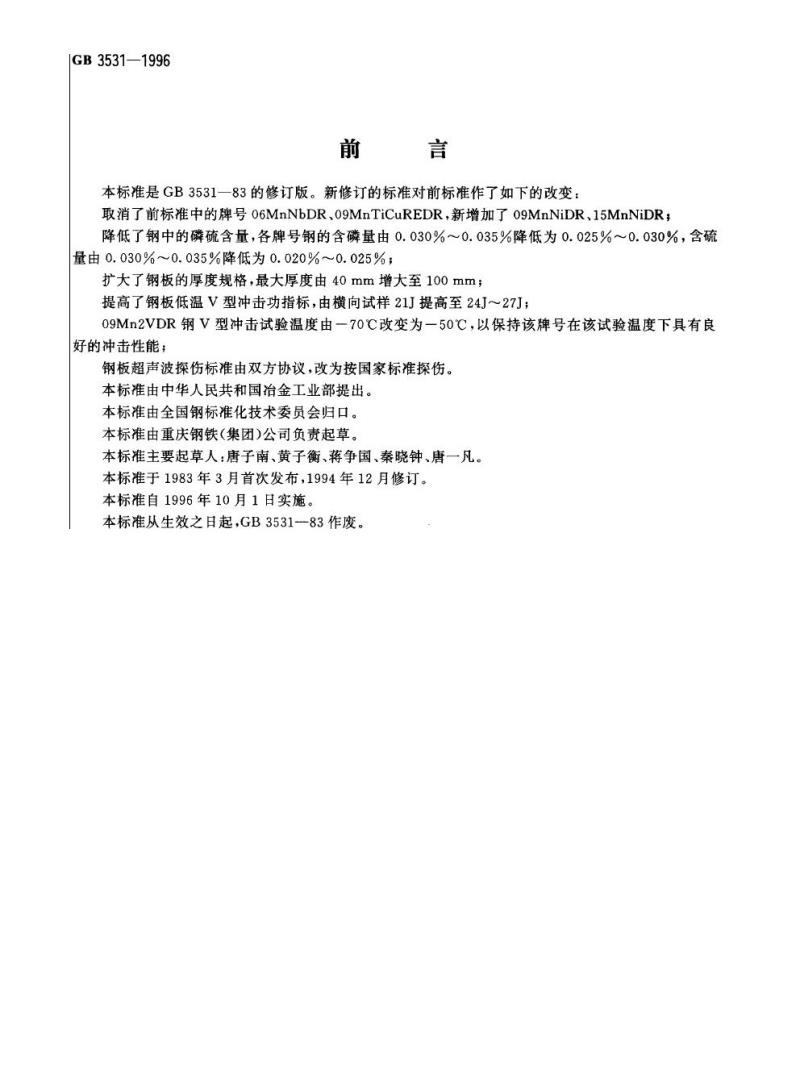

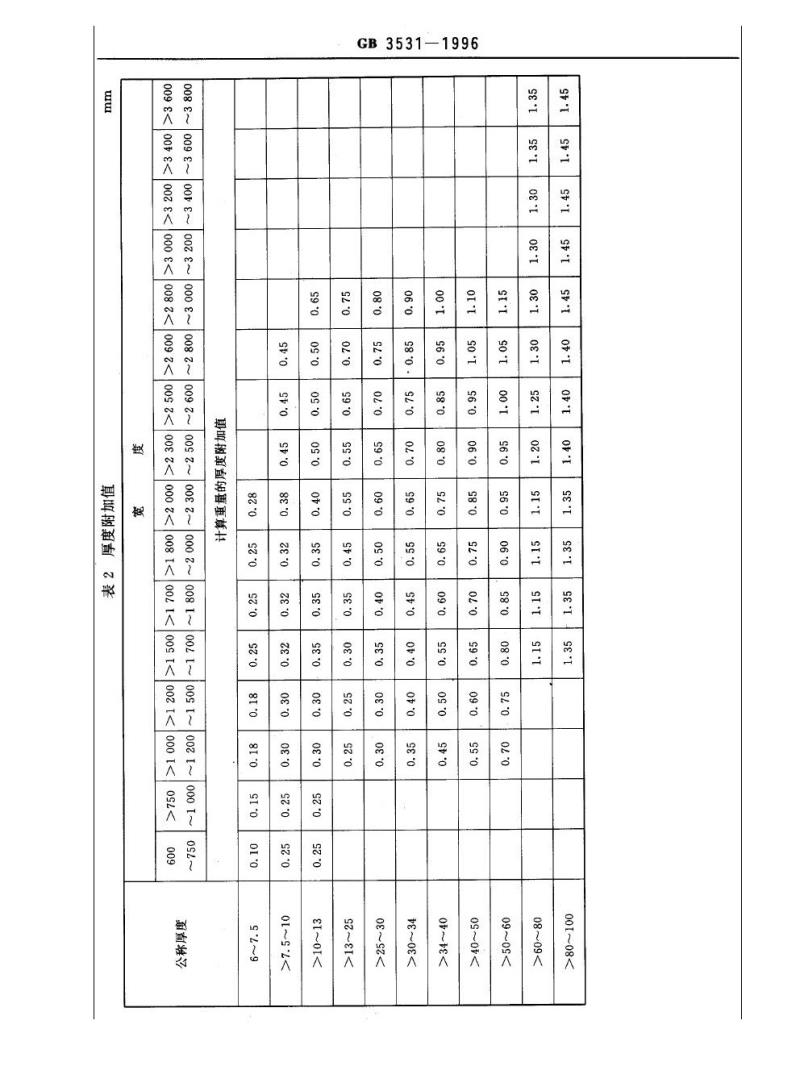

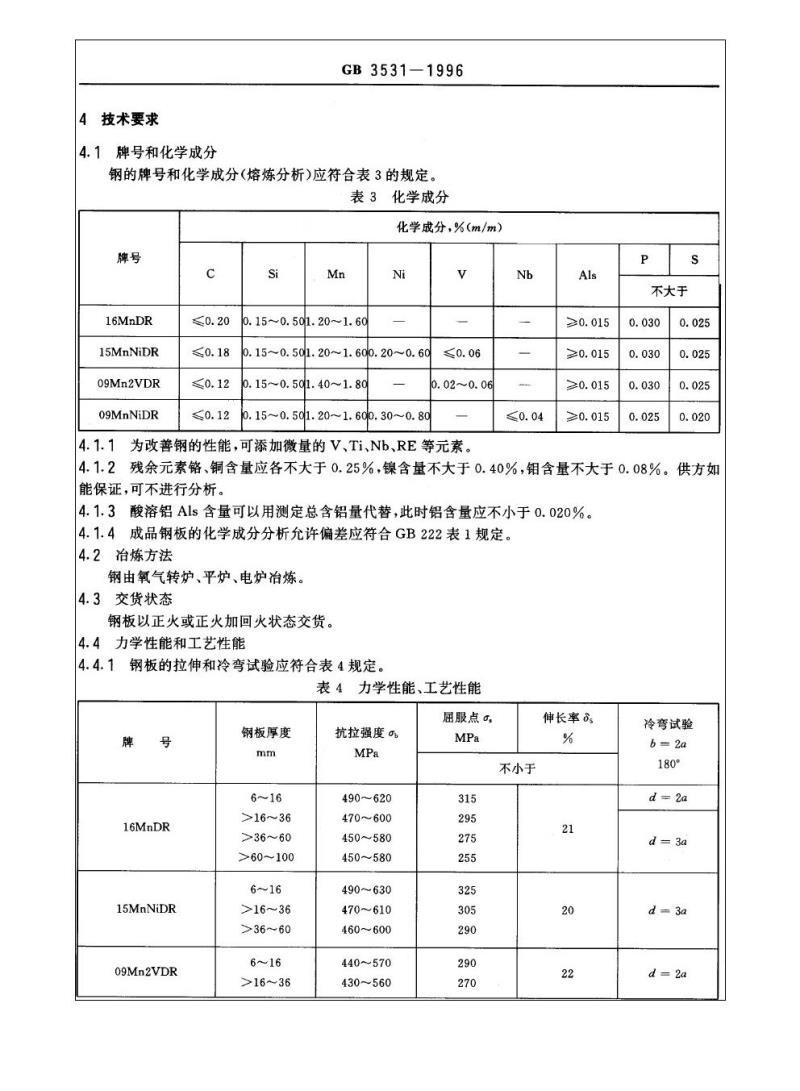

GB3531—1996 前言 本标准是GB3531—83的修订版。新修订的标准对前标准作了如下的改变：取消了前标准中的牌号06MnNbDR、09MnTiCuREDR，新增加了09MnNiDR、15MnNiDR；降低了钢中的磷硫含量，各牌号钢的含磷量由0.030%～0.035%降低为0.025%~0.030%，含硫量由0.030%~0.035%降低为0.020%~0.025%；扩大了钢板的厚度规格，最大厚度由40mm增大至100mm；提高了钢板低温V型冲击功指标，由横向试样21J提高至24J～27J；09Mn2VDR钢V型冲击试验温度由一70℃改变为一50℃，以保持该牌号在该试验温度下具有良好的冲击性能；钢板超声波探伤标准由双方协议改为按国家标准探伤。 本标准由中华人民共和国冶金工业部提出。本标准由全国钢标准化技术委员会归口。本标准由重庆钢铁（集团）公司负责起草。本标准主要起草人：唐子南、黄子衡、蒋争国、秦晓钟、唐一凡。本标准于1983年3月首次发布，1994年12月修订。本标准自1996年10月1日实施。 本标准从生效之日起，GB3531-83作废。 1 范围 本标准规定了低温压力容器用低合金钢钢板的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质量证明书等。 本标准适用于制造-20℃~70℃低温压力容器用厚度为6mm～100mm的低合金钢钢板。 2 引用标准 引用标准见附录A。 3 尺寸、外形、重量及允许偏差 3.1 钢板尺寸、外形及允许偏差应符合GB709的规定。 3.2 钢板厚度偏差应符合表1的规定。 3.3 钢板按理论重量交货，用公称厚度加上表2的厚度附加值作为计算重量的理论厚度。钢的密度为7.85g/cm³。 国家技术监督局1996-04-05批准，1996-10-01实施。
