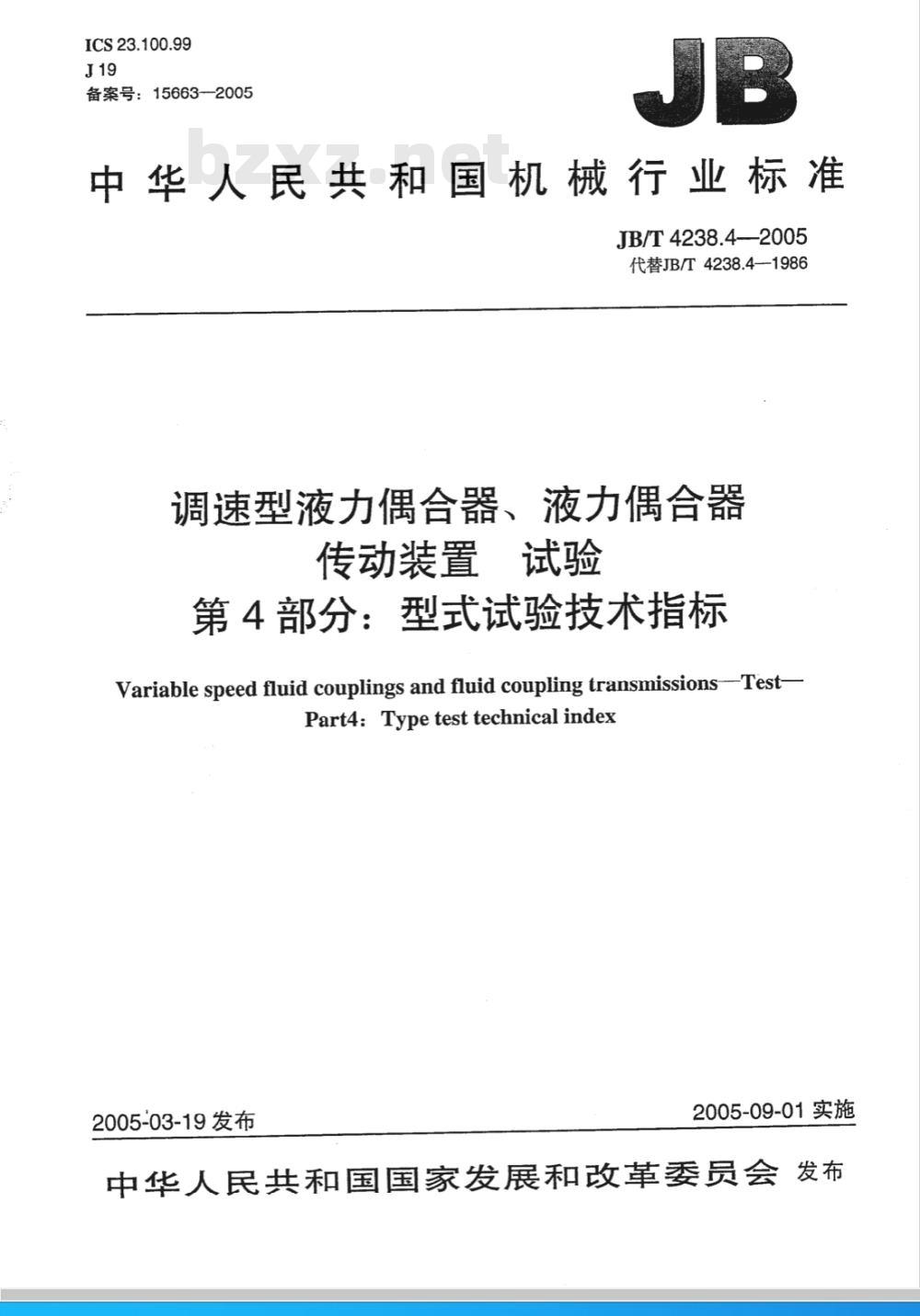

【机械行业标准(JB)】 调速型液力偶合器、液力偶合器传动装置 试验 第4部分：型式试验技术指标

ICS23.100.99
备案号：15663-2005
中华人民共和国机械行业标准
JB/T4238.4—2005
代替JB/T4238.4--1986
调速型液力偶合器、液力偶合器传动装置试验
第4部分：型式试验技术指标
Variable speed fluid couplings and fluid coupling transmissions--Test-Part4: Type test technical index2005-03-19发布
2005-09-01实施
中华人民共和国国家发展和改革委员会发布前言，
........
性能试验技术指标.
可靠性试验技术指标.
寿命考核指标
建筑321-—-标准查询下载网

JB/T4238.4—2005
0000000
000000000.
JB/T4238.4-2005

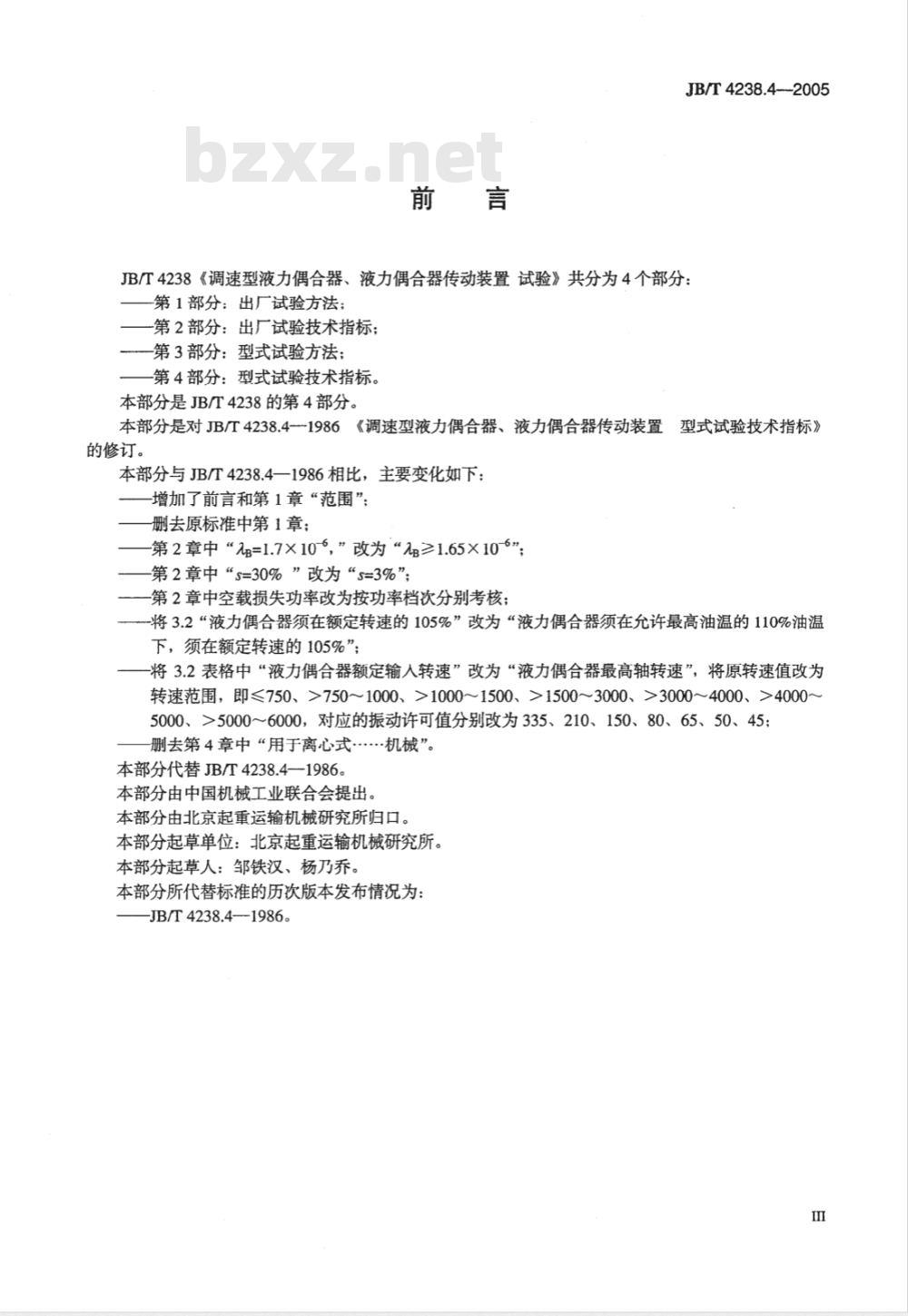

JB/T4238《调速型液力偶合器、液力偶合器传动装置试验》共分为4个部分：第1部分：出厂试验方法：
第2部分：出厂试验技术指标；
第3部分：型式试验方法；
第4部分：型式试验技术指标。
本部分是JB/T4238的第4部分。
本部分是对JB/T4238.41986《调速型液力偶合器、液力偶合器传动装置型式试验技术指标》
的修订。
本部分与JB/T4238.4—1986相比，主要变化如下：增加了前言和第1章“范围”；
删去原标准中第1章；
-第2章中“入g=1.7×10~，”改为“≥1.65×10~6”第2章中“s=30%”改为“s=3%”；一第2章中空载损失功率改为按功率档次分别考核；-将3.2“液力偶合器须在额定转速的105%”改为“液力偶合器须在允许最高油温的110%油温下，须在额定转速的105%”；
将3.2表格中“液力偶合器额定输入转速”改为“液力偶合器最高轴转速”，将原转速值改为转速范围，即≤750、>750～1000、>1000～1500、15003000、>3000～4000、>4000~5000、>5000～6000，对应的振动许可值分别改为335、210、150、80、65、50、45；删去第4章中“用于离心式……机械”。本部分代替JB/T4238.4—1986。本部分由中国机械工业联合会提出。本部分由北京起重运输机械研究所归口。本部分起草单位：北京起重运输机械研究所。本部分起草人：邹铁汉、杨乃乔本部分所代替标准的历次版本发布情况为：JB/T4238.4—-1986。

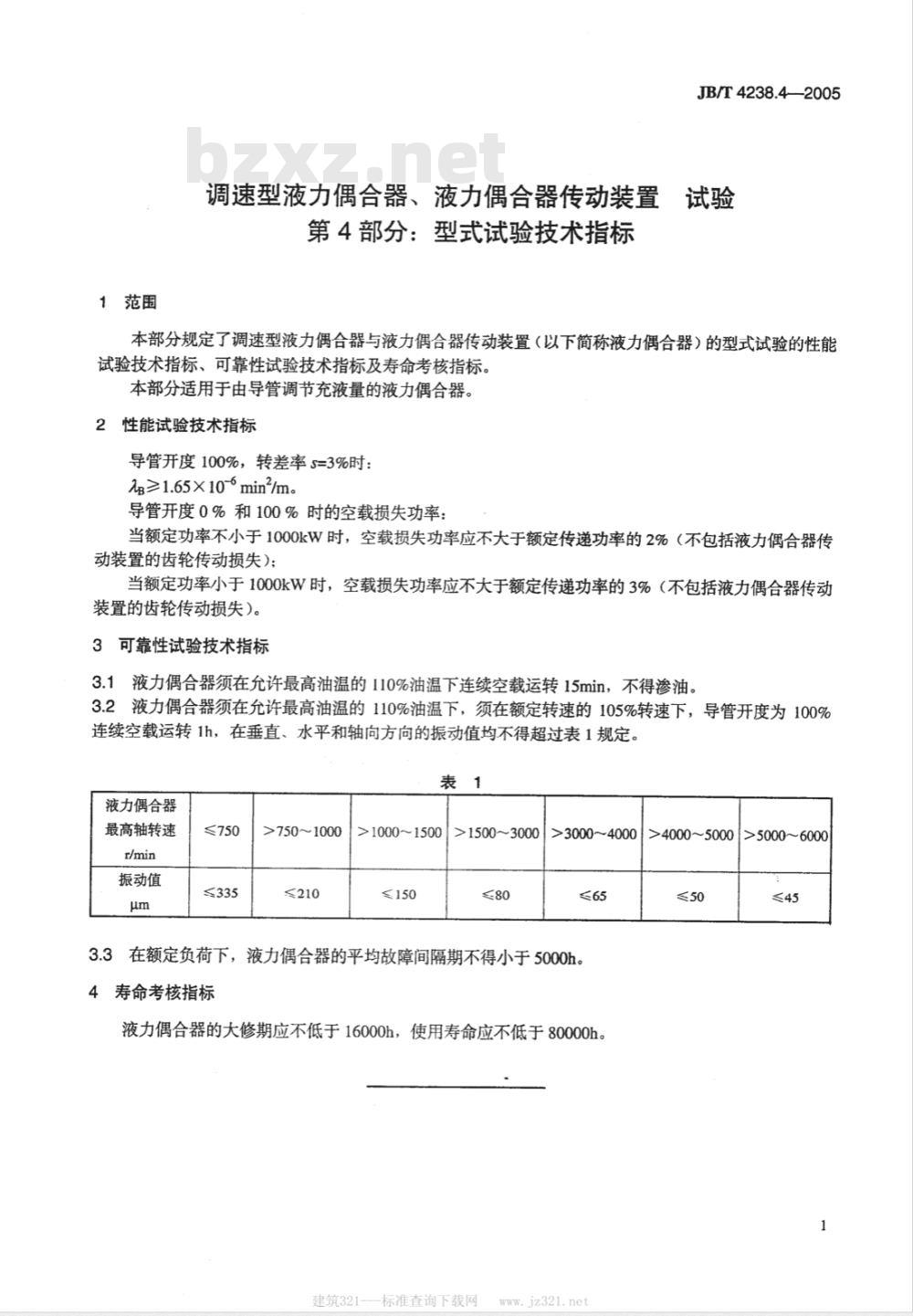

1范围
JB/T4238.4—2005
调速型液力偶合器、液力偶合器传动装置试验第4部分：型式试验技术指标
本部分规定了调速型液力偶合器与液力偶合器传动装置（以下简称液力偶合器）的型式试验的性能试验技术指标、可靠性试验技术指标及寿命考核指标。本部分适用于由导管调节充液量的液力偶合器。2性能试验技术指标
导管开度100%，转差率s=3%时：g≥1.65×10~°min2/m。
导管开度0%和100%时的空载损失功率：当额定功率不小于1000kW时，空载损失功率应不大于额定传递功率的2%（不包括液力偶合器传动装置的齿轮传动损失）；
当额定功率小于1000kW时，空载损失功率应不大于额定传递功率的3%（不包括液力偶合器传动装置的齿轮传动损失）。
3可靠性试验技术指标
3.1液力偶合器须在允许最高油温的110%油温下连续空载运转15min，不得渗油。3.2液力偶合器须在允许最高油温的110%油温下，须在额定转速的105%转速下，导管开度为100%连续空载运转1h，在垂直、水平和轴向方向的振动值均不得超过表1规定。液力偶合器
最高轴转速
振动值
≤750
≤335
>750~1000
≤210
>1000~1500
≤150
>1500～3000
>3000~4000bZxz.net
>4000~5000|>5000~6000
3在额定负荷下，液力偶合器的平均故障间隔期不得小于5000h。3.3
4寿命考核指标
液力偶合器的大修期应不低于16000h，使用寿命应不低于80000h。建筑321-—-标准查询下载网

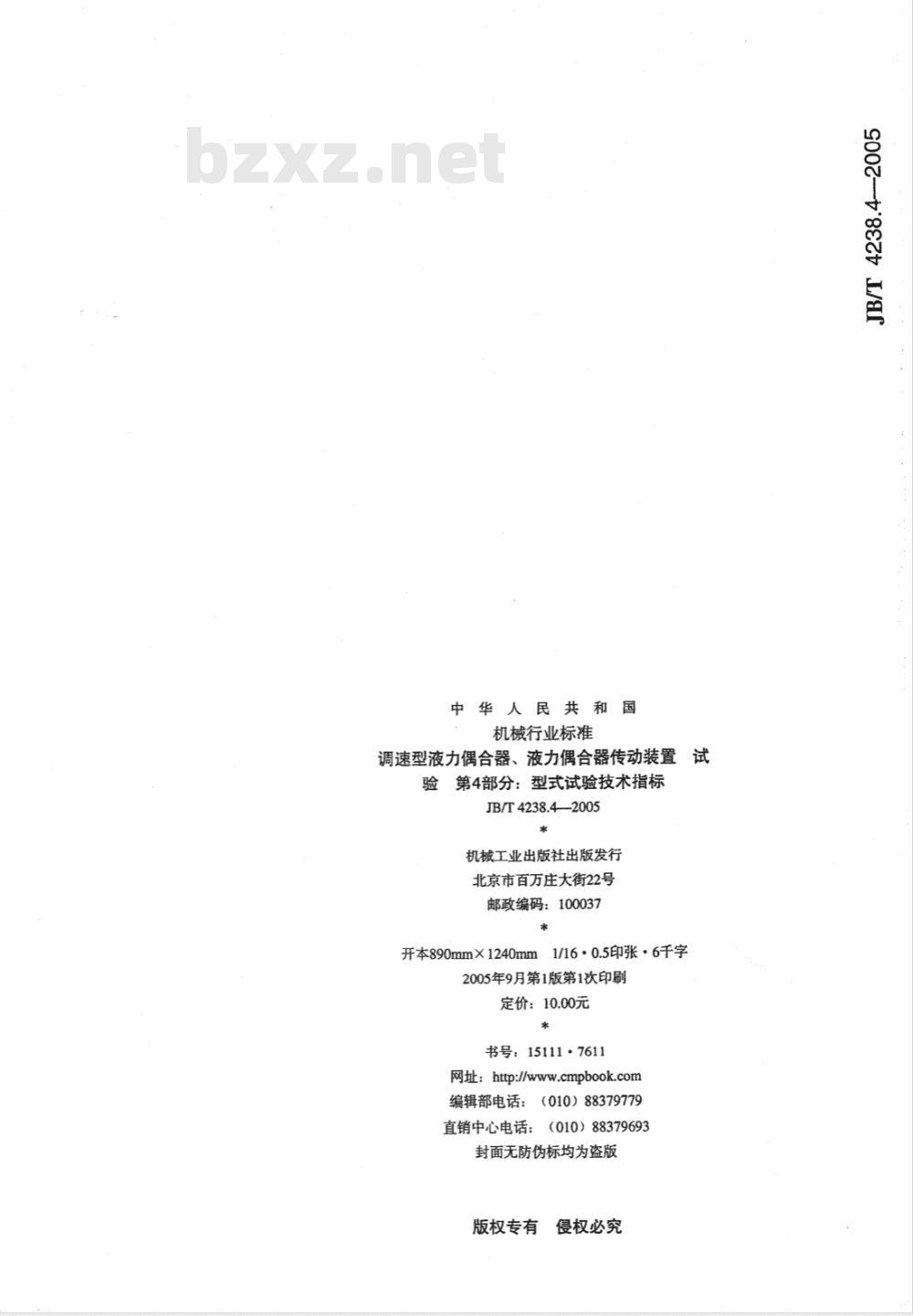

中华人民共和国
机械行业标准
调速型液力偶合器、液力偶合器传动装置试
验第4部分：型式试验技术指标
JB/T4238.4—2005
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
开本890mm×1240mm1/16·0.5印张·6千字2005年9月第1版第1次印刷
定价：10.00元
书号：15111·7611
网址：http://www.cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
