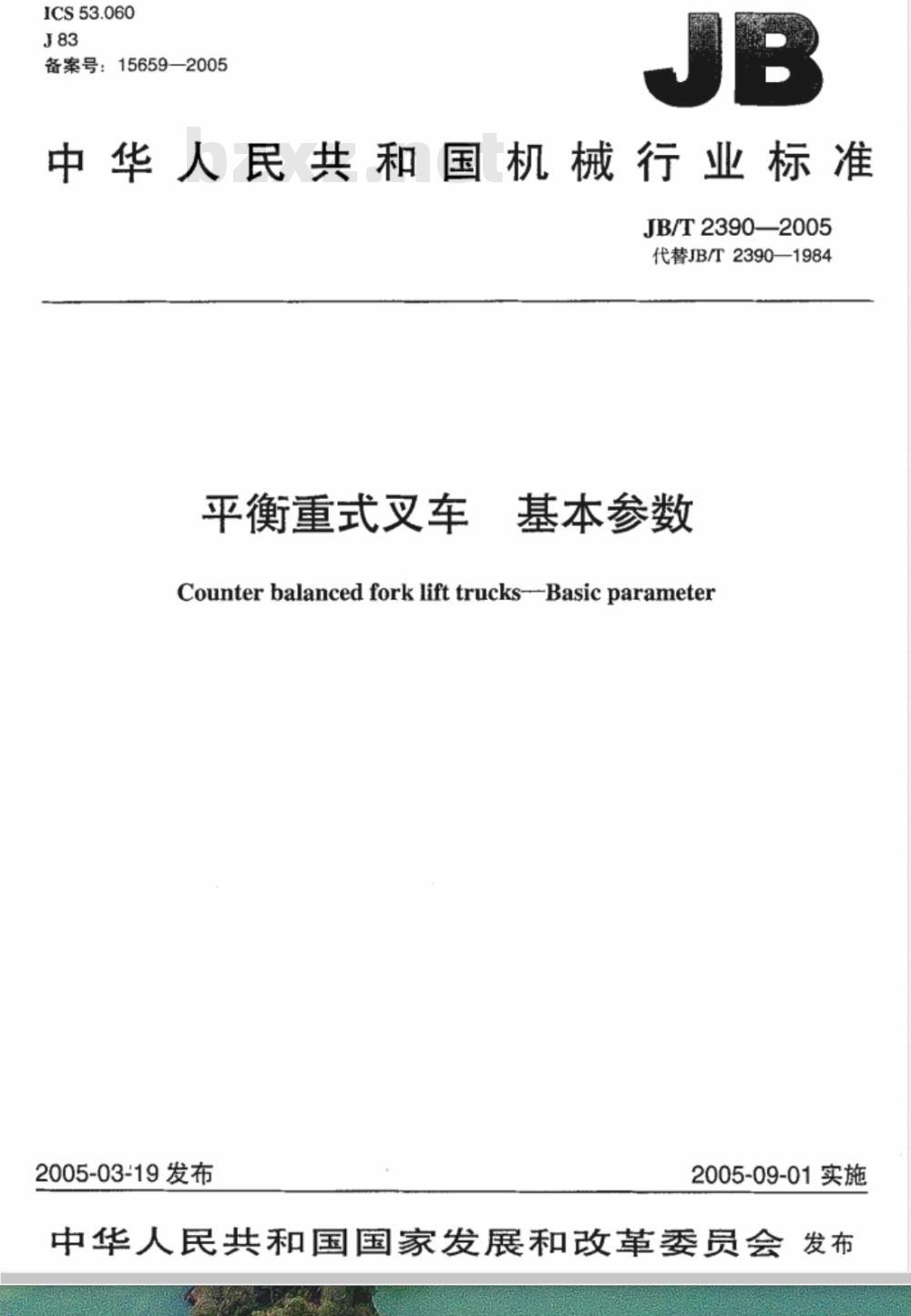

【机械行业标准(JB)】 平衡重式叉车 基本参数

ICS53.060
备案号：15659—2005
中华人民共和国机械行业标准
JB/T2390—2005
代替JB/T2390—1984
平衡重式叉车
基本参数
Counter balanced fork lift trucks--Basic parameter2005-03-19发布
2005-09-01实施

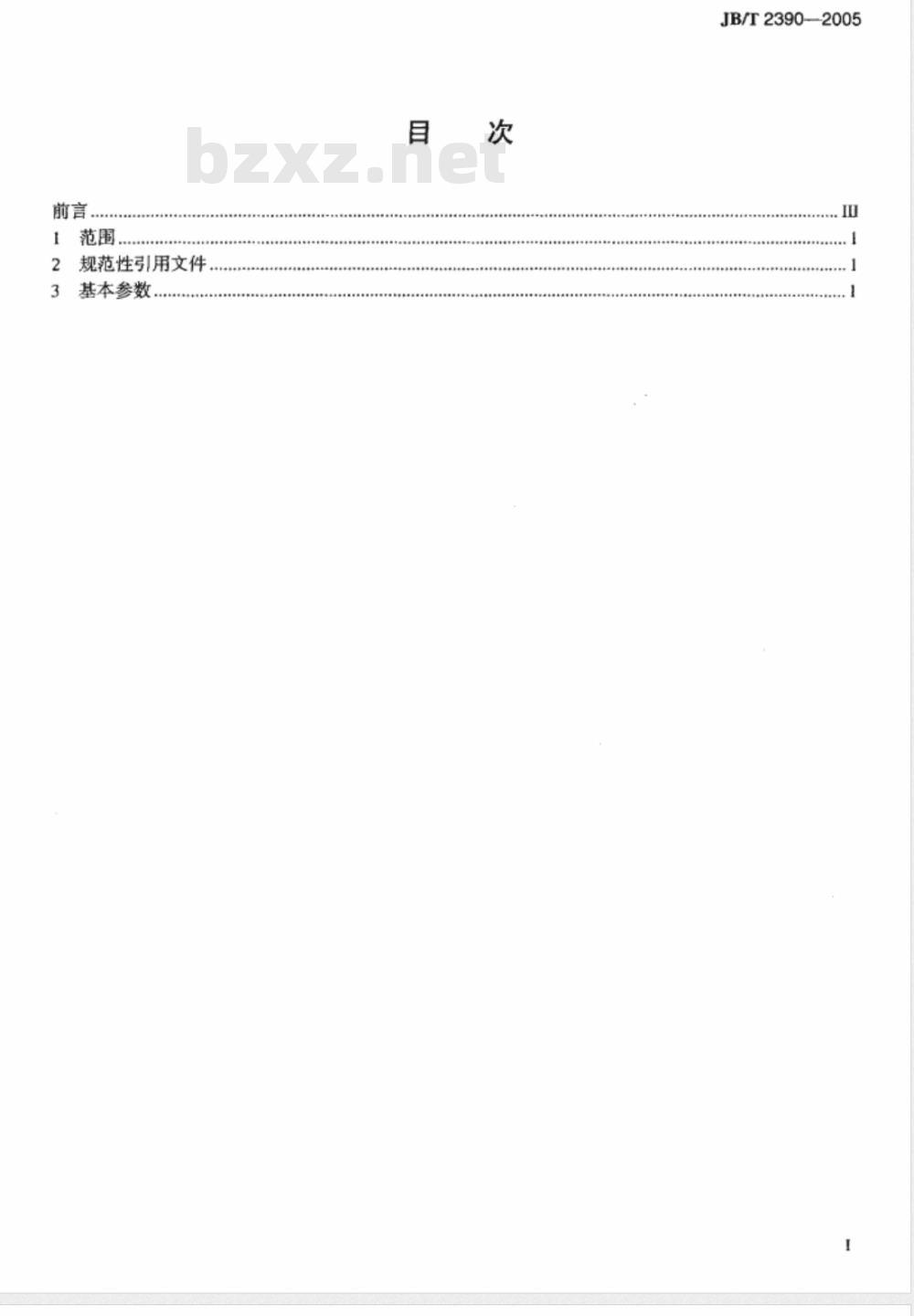

中华人民共和国国家发展和改革委员会发布前言．
2规范性引用文件
3基本参数
JB/T2390—2005
JB/T2390—2005
本标准是对JB/T2390一1984《平衡重式叉车基本参数》的修订。本标准与JB/T2390-1984相比，主要变化如下：增加了前言、第1章“范围”、第2章“规范性引用文件”，将其他部分合并为第3章“基本参数”；
一增加了防爆类型代号，“更新代号”改为“改进代号”：额定起重量单位“t”改为“kg”，型号中的单位“t”改为“100kg”；一表1中增加了带括号的载荷中心距数据：货叉水平段的长度L删去了数值，增加了“应符合GB/T5183的规定”；表1中修改和增加了起升高度值；标准蓄电池电压中删去了“30V”，增加了“80V～240V”。本标准代替JB/T2390-—1984。
本标准由中国机械工业联合会提出。本标准由北京起重运输机械研究所归口。本标准起草单位：北京起重运输机械研究所、国家工程机械质量监督检验中心、安徽合力股份有限公司、浙江杭叉工程机械股份有限公司、大连叉车有限公司。本标准起草人：雷晓卫、贾杰、张家、王英、陈伟强、郭斌。本标准所代替标准的历次版本发布情况为：-JB2390—1978，JB/T2390—1984。m

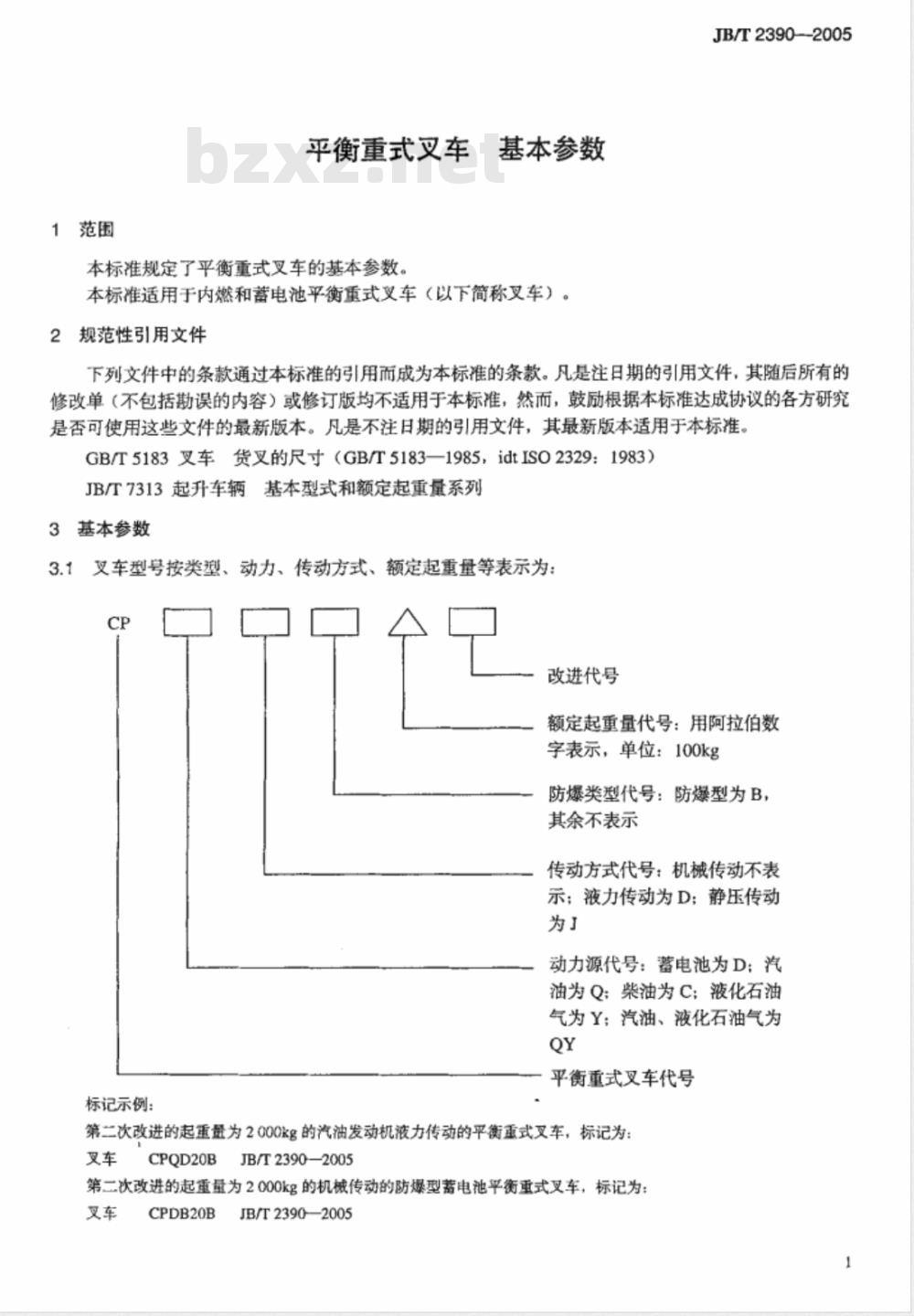

1范围wwW.bzxz.Net
基本参数
平衡重式叉车
本标准规定了平衡重式叉车的基本参数。本标准适用于内燃和蓄电池平衡重式叉车（以下简称叉车）。2规范性引用文件
JB/T2390--2005
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T5183叉车货叉的尺寸（GB/T5183—1985，idtISO2329：1983）JB/T7313起升车辆基本型式和额定起重量系列3基本参数
3.1叉车型号按类型、动力、传动方式、额定起重量等表示为：CP
改进代号
额定起重量代号：用阿拉伯数
字表示，单位：100kg
防爆类型代号：防爆型为B，
其余不表示
传动方式代号：机械传动不表
示；液力传动为D；静压传动
动力源代号：蓄电池为D：汽
油为Q；柴油为C；液化石油
气为Y；汽油、液化石油气为
平衡重式叉车代号
标记示例：
第二次改进的起重量为2000kg的汽油发动机液力传动的平衡重式叉车，标记为：叉车
CPQD20BJB/T2390—2005
第二次改进的起重量为2000kg的机械传动的防爆型蓄电池平衡重式叉车，标记为：叉车
CPDB20B
JB/T2390—2005
JB/F2390—2005

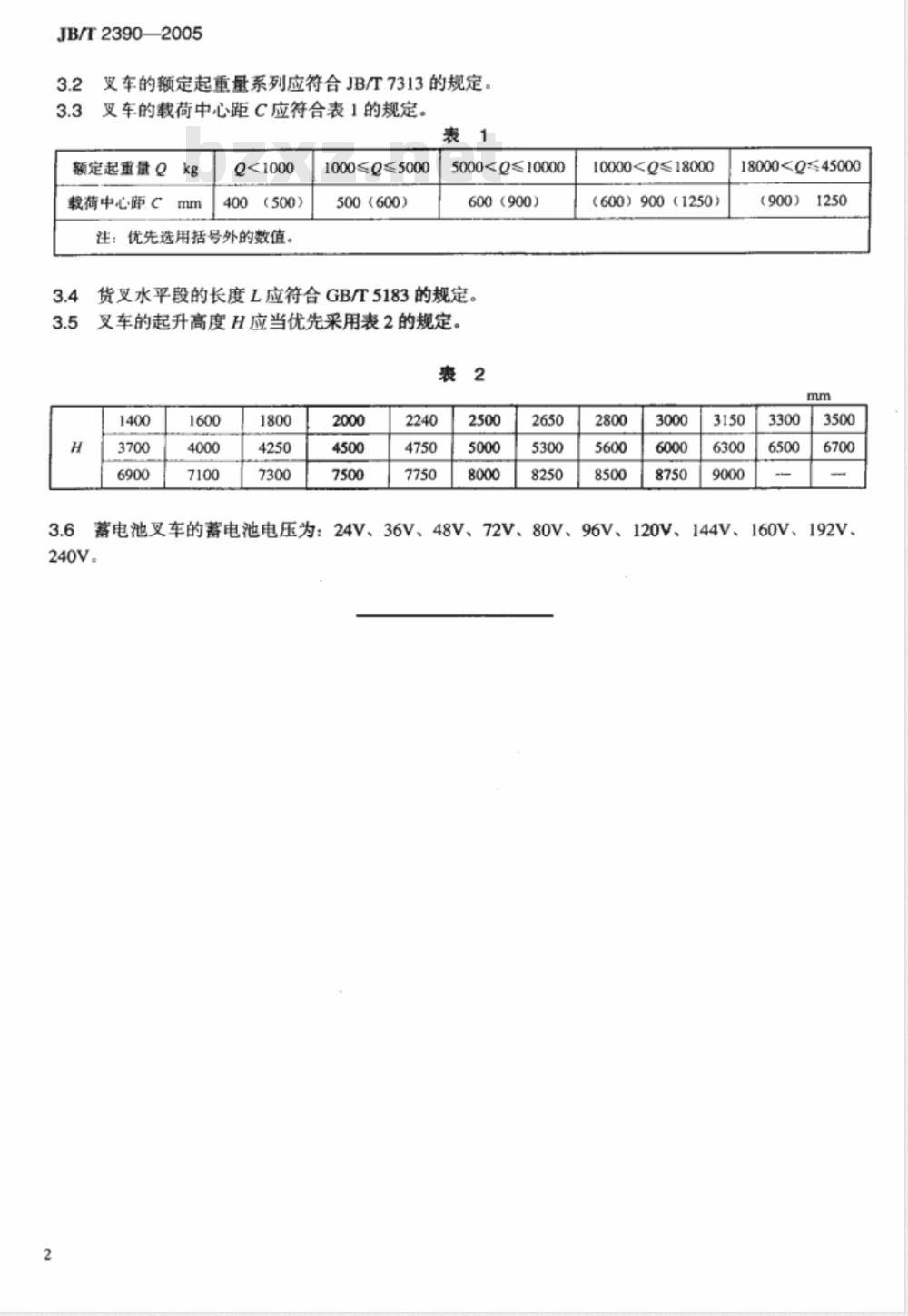

叉车的额定起重量系列应符合JB/T7313的规定叉车的载荷中心距C应符合表1的规定。表
额定起重量Q
载荷中心距C
Q<1000
注：优先选用括号外的数值。
1000≤Q≤5000
500(600)
5000Q≤10000
600(900)
货叉水平段的长度L应符合GB/T5183的规定，叉车的起升高度H应当优先采用表2的规定。表
10000(600）900（1250)
18000蓄电池叉车的蓄电池电压为：2
24V、36V、48V、72V、80V、96V、120V、144V、160V、192V、240V。
