【国家标准(GB)】 家用和类似用途电自动控制器 能量调节器的特殊要求

GB14536.12—1996

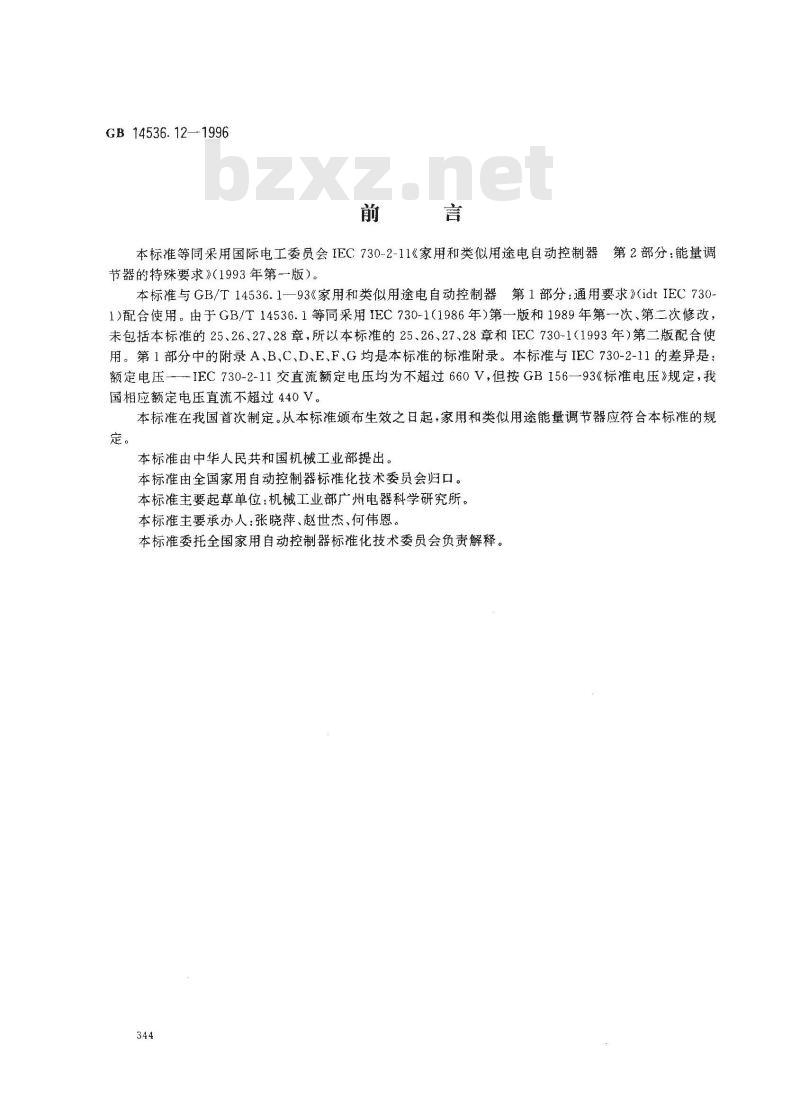

本标准等同采用国际电工委员会IEC730-2-11《家用和类似用途电自动控制器第2部分：能量调节器的特殊要求》（1993年第一版）。本标准与GB/T14536.1—93《家用和类似用途电自动控制器第1部分：通用要求》(idtIEC730-1）配合使用。由于GB/T14536.1等同采用IEC730-1(1986年）第一版和1989年第一次、第二次修改，未包括本标准的25、26、27、28章，所以本标准的25、26、27、28章和IEC730-1(1993年）第二版配合使用。第1部分中的附录A、B,C、D、E、F、G均是本标准的标准附录。本标准与IEC730-2-11的差异是：额定电压——-IEC730-2-11交直流额定电压均为不超过660V，但按GB156—93《标准电压》规定，我国相应额定电压直流不超过440V。本标准在我国首次制定。从本标准颁布生效之日起，家用和类似用途能量调节器应符合本标准的规定。
本标准由中华人民共和国机械工业部提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准主要起草单位：机械工业部广州电器科学研究所。本标准主要承办人：张晓萍、赵世杰、何伟恩。本标准委托全国家用自动控制器标准化技术委员会负责解释。344
GB14536.12—1996

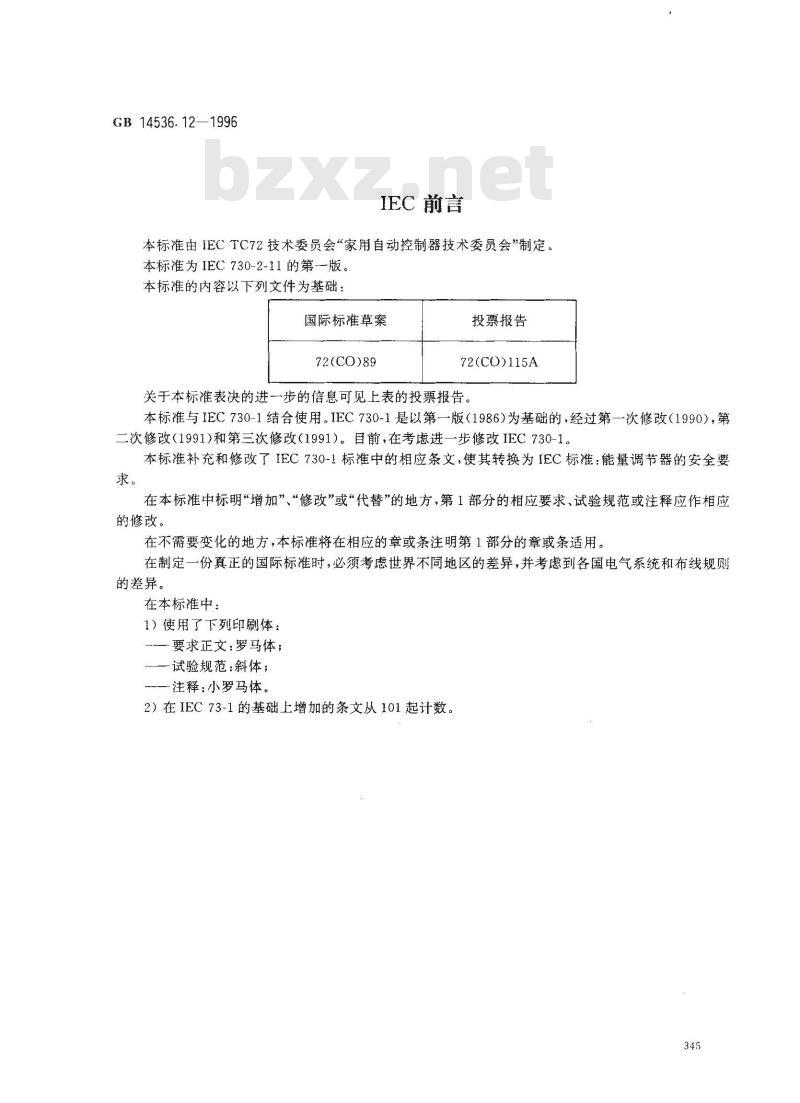

IEC 前言
本标准由IECTC72技术委员会“家用自动控制器技术委员会”制定。本标准为IEC730-2-11的第一版。本标准的内容以下列文件为基础：国际标准草案
72(CO)89
投票报告
72(CO)115A
关于本标准表决的进一步的信息可见上表的投票报告。本标准与IEC730-1结合使用。IEC730-1是以第一版（1986)为基础的，经过第一次修改（1990），第二次修改（1991)和第三次修改（1991）。目前，在考虑进一步修改IEC730-1。本标准补充和修改了IEC730-1标准中的相应条文，使其转换为IEC标准：能量调节器的安全要求。
在本标准中标明“增加”、“修改”或“代替”的地方，第1部分的相应要求、试验规范或注释应作相应的修改。
在不需要变化的地方，本标准将在相应的章或条注明第1部分的章或条适用。在制定一份真正的国际标准时，必须考虑世界不同地区的差异，并考虑到各国电气系统和布线规则的差异。
在本标准中：
1）使用了下列印刷体：
要求正文：罗马体；
——试验规范：斜体；
—注释：小罗马体。
2）在IEC73-1的基础上增加的条文从101起计数。345
1范围
中华人民共和国国家标准
家用和类似用途电自动控制器
能量调节器的特殊要求
Automatic electrical controls for household and similar useParticular requirements for energy regulatorsGB/T14536.1中的该章，用下述内容代替。GB 14536.12—1996
idt IEC 730-2-11-1993
1.1本标准适用于家用和类似用途电器设备中使用的或与这些电器连用的能量调节器，包括用在加热、空调或类似用途的能量调节器。所控制的设备可以使用电、燃气、油、固体燃料、太阳能等或它们的组合能源。
注：这些能量调节器可以是热能、机械能或电能操纵的。1.1.1本标准适用于能量调节器固有的安全；适用于涉及到设备安全的动作值、动作时间和动作程序；适用于家用或类似设备中或与这些设备连用的电自动能量调节器的试验。注：本标准使用的“设备”一词包括“器具和设备”。本标准不适用专为工业用途而设计的电自动能量调节器。本标准还适用于作为控制系统的一部分的单元能量调节器或与有非电气输出的机械多功能控制器组合为--体的能量调节器。
1.1.2本标准还适用在电气上和/或机械上与自动控制器相结合的手动能量调节器。注：来构成自动能量调节器一部分的手动开关的要求见GB15092.1一1994《器具开关第一部分：通用要求》（idtIEC 1058.1--1990)。
1.2本标准适用于额定电压直流不超过440V\i、交流不超过660V，额定电流不超过63A的能量调节器。
1.3本标准还适用于装有电子器件的能量调节器，其中的电子器件的要求见附录H。2术语
GB/T14536.1中的该章，除下述内容外均适用。2.5不同结构控制器
该条增加下述条款：
2.5.101推转起动push-and-turn actuation先推进后旋转控制器的起动元件来完成的两级起动。2.5.102拉转起动
J pull-and-turn actuation
采用说明：
17在IEC730-2-11中，额定电压交直流均为不超过660V、但按GB156规定，我国相应额定电压为直流不超过440V。
国家技术监督局1996-06-17批准346
1997-07-01实施
GB14536.12—1996

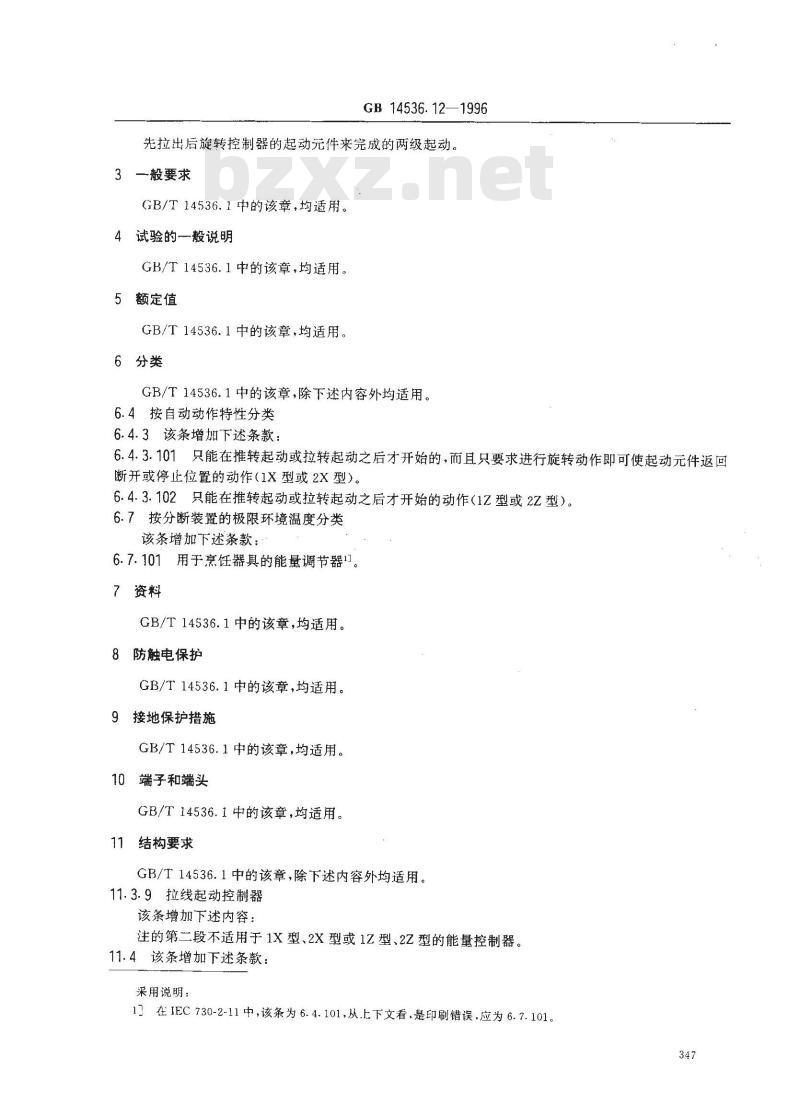

先拉出后旋转控制器的起动元件来完成的两级起动。3一般要求
GB/T14536.1中的该章，均适用。4试验的一般说明
GB/T14536.1中的该章，均适用。5额定值
GB/T14536.1中的该章，均适用。6分类
GB/T14536.1中的该章，除下述内容外均适用。6.4按自动动作特性分类
6.4.3该条增加下述条款：
6.4.3.101只能在推转起动或拉转起动之后才开始的，而且只要求进行旋转动作即可使起动元件返回断开或停止位置的动作（1X型或2X型）。6.4.3.102只能在推转起动或拉转起动之后才开始的动作（1Z型或2Z型）。6.7按分断装置的极限环境温度分类该条增加下述条款：
6.7.101用于烹饪器具的能量调节器1。7资料
GB/T14536.1中的该章，均适用。8防触电保护
GB/T14536.1中的该章，均适用。9接地保护措施
GB/T14536.1中的该章，均适用。10端子和端头
GB/T14536.1中的该章，均适用。11结构要求
GB/T 14536.1中的该章，除下述内容外均适用。11.3.9拉线起动控制器
该条增加下述内容：
注的第二段不适用于1X型、2X型或1Z型、2Z型的能量控制器。11.4该条增加下述条款：
采用说明：
17在IEC730-2-11中，该条为6.4.101，从.上下文看、是印刷错误，应为6.7.101。347

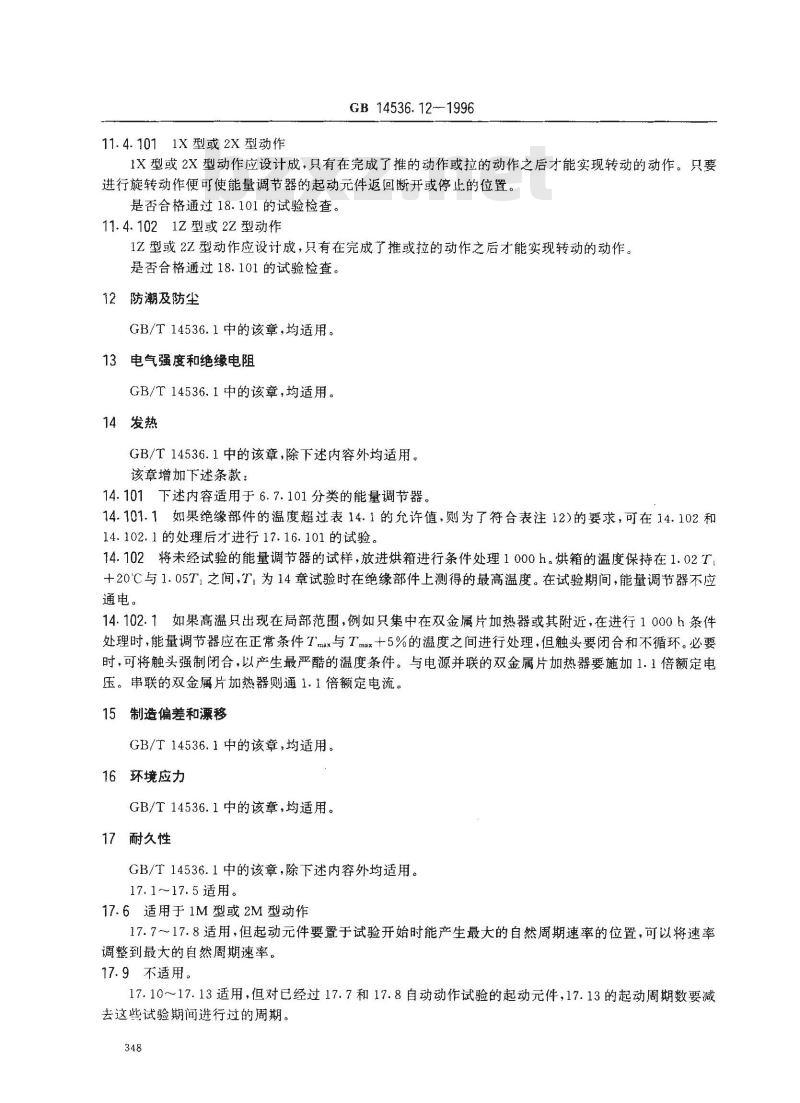

11.4.1011X型或2X型动作
GB14536.12-1996
1X型或2X型动作应设计成，只有在完成了推的动作或拉的动作之后才能实现转动的动作。只要进行旋转动作便可使能量调节器的起动元件返回断开或停止的位置。是否合格通过18.101的试验检查。11.4.1021Z型或2Z型动作
1Z型或2Z型动作应设计成，只有在完成了推或拉的动作之后才能实现转动的动作。是否合格通过18.101的试验检查。防潮及防尘
GB/T14536.1中的该章，均适用。13电气强度和绝缘电阻
GB/T14536.1中的该章，均适用。14发热
GB/T14536.1中的该章，除下述内容外均适用。该章增加下述条款：
14.101下述内容适用于6.7.101分类的能量调节器。14.101.1如果绝缘部件的温度超过表14.1的允许值，则为了符合表注12)的要求，可在14.102和14.102.1的处理后才进行17.16.101的试验。14.102将未经试验的能量调节器的试样，放进烘箱进行条件处理1000h。烘箱的温度保持在1.02T+20℃与1.05T，之间，T，为14章试验时在绝缘部件上测得的最高温度。在试验期间，能量调节器不应通电。
14.102.1如果高温只出现在局部范围，例如只集中在双金属片加热器或其附近，在进行1000h条件处理时，能量调节器应在正常条件Tmax与Tmax+5%的温度之间进行处理，但触头要闭合和不循环。必要时，可将触头强制闭合，以产生最严酷的温度条件。与电源并联的双金属片加热器要施加1.1倍额定电压。串联的双金属片加热器则通1.1倍额定电流。制造偏差和漂移
GB/T14536.1中的该章，均适用。16环境应力
GB/T14536.1中的该章，均适用。17耐久性
GB/T14536.1中的该章，除下述内容外均适用。17. 1～17. 5 适用。
17.6适用于1M型或2M型动作
17.7～17.8适用，但起动元件要置于试验开始时能产生最大的自然周期速率的位置，可以将速率调整到最大的自然周期速率。
17.9不适用。
17.10~~17.13适用，但对已经过17.7和17.8自动动作试验的起动元件，17.13的起动周期数要减去这些试验期间进行过的周期。348
17.14适用。
17.15不适用。
17.16专门用途的控制器的试验！该条增加下述条款：
17.16.101材料的评定
按14.101.1的规定进行以下试验。GB 14536.12—1996
使能量调节器进行17.7的试验或50次操作，并进行17.8的试验或1000次操作。17.7和17.8的试验均在（20士5）C的环境温度下进行。经试验后，能量调节器应符合17.5的要求。18机械强度
GB/T14536.1中的该章，除下述内容外均适用。该章增加下述条款：
18.101推转起动或拉转起动
1X型、2X型动作或1Z型、2Z型动作的能量调节器应进行18.101.1和18.101.2的试验。用一个新样品来进行这些试验，试验之后，能量调节器应符合18.1.5的要求。18.101.1
推进起动或拉出起动元件所需的轴向力不应小于10N。-即使向起动元件施加140N的轴向推力或拉力，仍应符合18.1.5的要求。与能量调节器旋钮配用的、防止在推进或拉出之前轴旋转的直径或长度小或等于50mm夹具，应能承受4N·m扭矩而不损坏或影响能量调节器的功能。或，如果在施加最小2N·m的扭矩时，用以防止轴旋转的夹具已失效，造成的结果为下述两种其中之一：
，夹具无损坏，但被过度操作，致使触头闭合。这时，需要用推动和旋转动作或拉动和旋转动作，才能实现小于2N·m的再起动；或是：·触头不动作，或不能使触头动作。一如果施加推力或拉力之后，还需靠扭矩才能将能量调节器复位到初始接触状态，此扭矩不应大于0.5N.m。
一-向设定机构施加6N·m的扭矩，用以防止轴旋转的夹具即使破损，应不会导致不符合8、13和20章的要求。
一对与旋钮配用的夹具直径或长度超过50mm的能量调节器，扭矩要按比例增大。18.101.21X型、2X型或1Z型、2Z型动作的能量调节器，应完成规定的人工起动的周期数试验。此项试验后，能量调节器应符合18.101.1的要求。如果用以防止轴旋转的夹具没有损坏，但被过度操作，致使触头动作，则在完成规定的人工总周期数的前1/6时，不先推进或拉出起动元件。19螺纹部件及其连接
GB/T14536.1中的该章，均适用。20爬电距离、电气间隙和穿通绝缘距离GB/T14536.1中的该章，均适用。采用说明：
17在IEC730-2-11中，此条在17.1~17.5适用之前，从上下文看，是印刷错误。349
耐热、耐燃和耐漏电起痕
GB/T14536.1中的该章，均适用。2耐腐蚀性
GB/T14536.1中的该章，均适用。无线电干扰抑制
GB/T14536.1中的该章，均适用。分立组件www.bzxz.net
GB/T14536.1中的该章，均适用。25正常操作
见附录H。
GB14536.12—1996
26在电源干扰、磁于扰和电磁干扰下的操作见附录H。
非正常操作
IEC730-1(1993年）第二版的该章适用。28电子断开的应用导则
见附录 H。
GB14536.12—1996
GB/T14536.1中的附录，除下述内容外均适用。录
附录H
（标准的附录）
电子控制器的要求
正在考虑中。
