【国家标准(GB)】 家用和类似用途电自动控制器 电动门锁的特殊要求

GB 14536. 13—1996

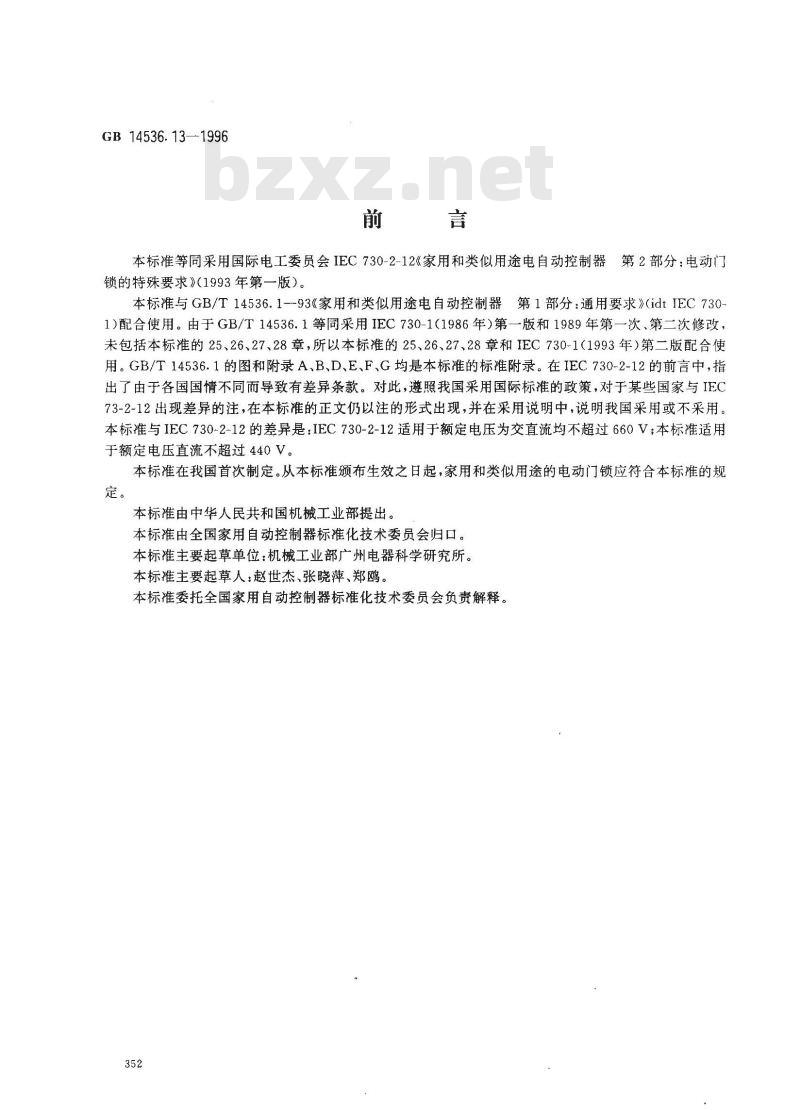

本标准等同采用国际电工委员会IEC730-2-12《家用和类似用途电自动控制器第2部分：电动门锁的特殊要求》（1993年第一版）。本标准与GB/T14536.1--93《家用和类似用途电自动控制器第1部分：通用要求》(idtIEC7301)配合使用。由于GB/T14536.1等同采用IEC730-1（1986年）第一版和1989年第一次、第二次修改，未包括本标准的25、26、27、28章，所以本标准的25、26、27、28章和IEC730-1（1993年）第二版配合使用。GB/T14536.1的图和附录A、B、D、E、F、G均是本标准的标准附录。在IEC730-2-12的前言中,指出了由于各国国情不同而导致有差异条款。对此，遵照我国采用国际标准的政策，对于某些国家与IEC73-2-12出现差异的注，在本标准的正文仍以注的形式出现，并在采用说明中，说明我国采用或不采用。本标准与IEC730-2-12的差异是：IEC730-2-12适用于额定电压为交直流均不超过660V；本标准适用于额定电压直流不超过440V。
本标准在我国首次制定。从本标准颁布生效之日起，家用和类似用途的电动门锁应符合本标准的规定。
本标准由中华人民共和国机械工业部提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准主要起草单位：机械工业部广州电器科学研究所本标准主要起草人：赵世杰，张晓萍、郑鸥。本标准委托全国家用自动控制器标准化技术委员会负责解释。352
GB14536.13-1996

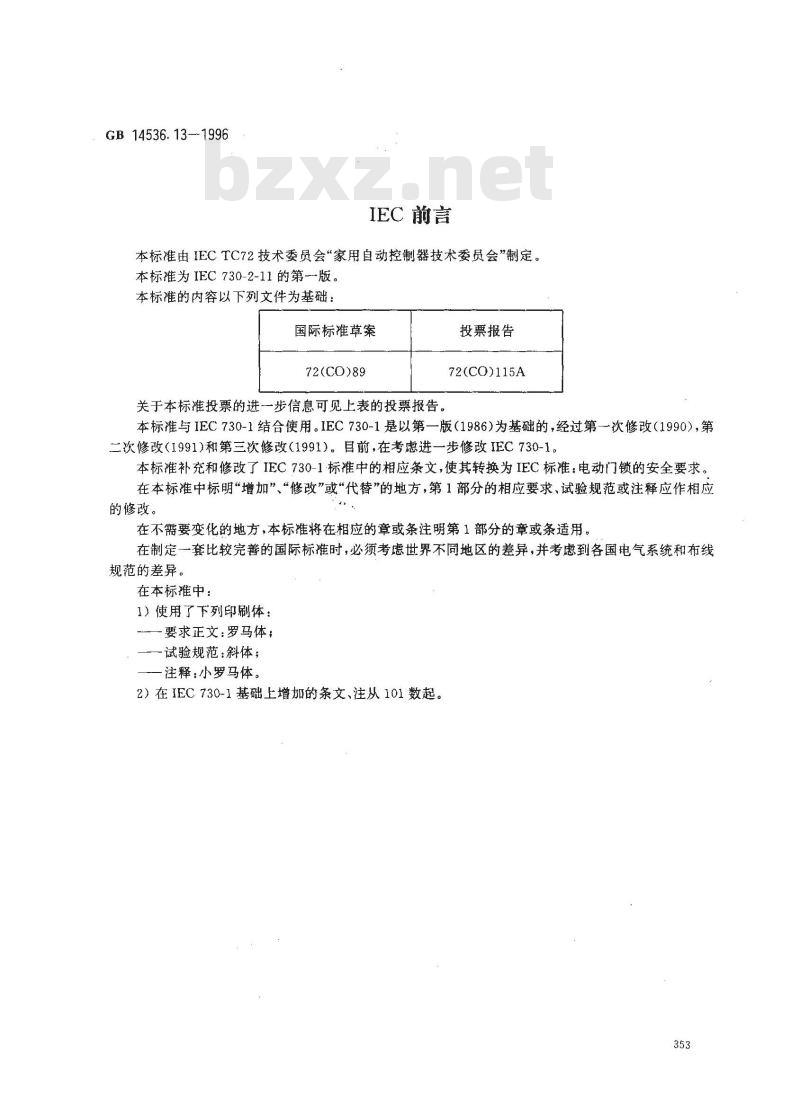

IEC 前言
本标准由IECTC72技术委员会“家用自动控制器技术委员会制定。本标准为IEC730-2-11的第-版。本标准的内容以下列文件为基础：国际标准草案
72(CO)89
关于本标准投票的进一步信息可见上表的投票报告。投票报告
72(CO)115A
本标准与IEC730-1结合使用。IEC730-1是以第一版（1986）为基础的，经过第一次修改（1990），第二次修改（1991)和第三次修改（1991)。目前，在考虑进一步修改IEC730-1。本标准补充和修改了IEC730-1标准中的相应条文，使其转换为IEC标准：电动门锁的安全要求。在本标准中标明“增加”、“修改”或“代替”的地方，第1部分的相应要求、试验规范或注释应作相应的修改。
在不需要变化的地方，本标准将在相应的章或条注明第1部分的章或条适用。在制定一套比较完善的国际标准时，必须考虑世界不同地区的差异，并考虑到各国电气系统和布线规范的差异。
在本标推中：
1）使用了下列印刷体：
一要求正文：罗马体；
一试验规范：斜体；
一注释：小罗马体。
2）在IEC730-1基础上增加的条文、注从101数起。353

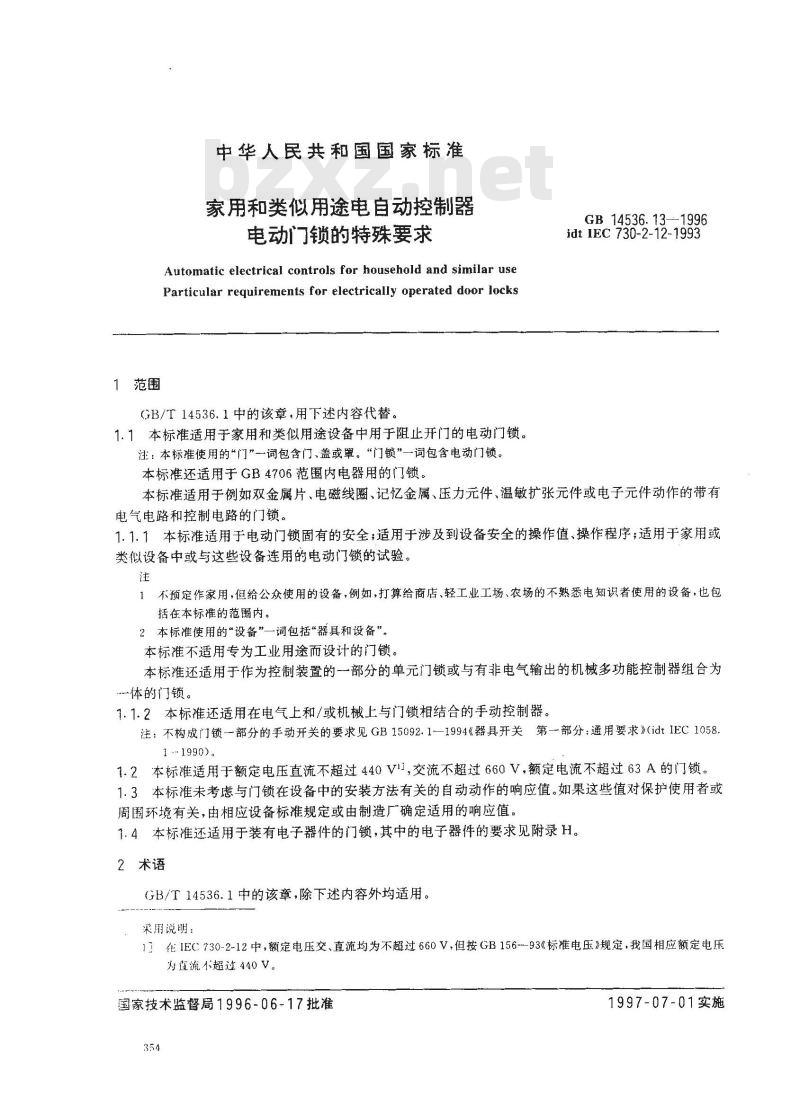

1范围
中华人民共和国国家标准
家用和类似用途电自动控制器
电动门锁的特殊要求
Automatic electrical controls for household and similar useParticular requirements for electrically operated door locksGB/T14536.1中的该章，用下述内容代替。1.1本标准适用于家用和类似用途设备中用于阻止开门的电动门锁。注：本标准使用的“门”一词包含门、盖或罩。“门锁”一词包含电动门锁。本标准还适用于GB4706范围内电器用的门锁。GB 14536.131996
idt IEC 730-2-12-1993
本标准适用于例如双金属片、电磁线圈、记忆金属、压力元件、温敏扩张元件或电子元件动作的带有电气电路和控制电路的门锁。
1.1.1本标准适用于电动门锁固有的安全；适用于涉及到设备安全的操作值、操作程序；适用于家用或类似设备中或与这些设备连用的电动门锁的试验。注
1不预定作家用，但给公众使用的设备，例如，打算给商店、轻工业工场、农场的不熟悉电知识者使用的设备，也包括在本标准的范围内。
2本标准使用的“设备”一词包括“器具和设备”。本标准不适用专为工业用途而设计的门锁。本标准还适用于作为控制装置的一部分的单元门锁或与有非电气输出的机械多功能控制器组合为一体的门锁。
1.1.2本标准还适用在电气上和/或机械上与门锁相结合的手动控制器。注：不构成门锁一部分的手动开关的要求见GB15092.1一1994《器具开关第一部分；通用要求》(idtIEC1058.1-1990)。
1.2本标准适用于额定电压直流不超过440V11，交流不超过660V，额定电流不超过63A的门锁。1.3本标准未考虑与门锁在设备中的安装方法有关的自动动作的响应值。如果这些值对保护使用者或周围环境有关，由相应设备标准规定或由制造厂确定适用的响应值。1.4本标准还适用于装有电子器件的门锁，其中的电子器件的要求见附录H。2术语
GB/T14536.1中的该章，除下述内容外均适用。采用说明：
1！在IEC730-2-12中，额定电压交、直流均为不超过660V，但按GB156--93《标准电压》规定，我国相应额定电压为直流不超过440V。
国家技术监督局1996-06-17批准354
1997-07-01实施

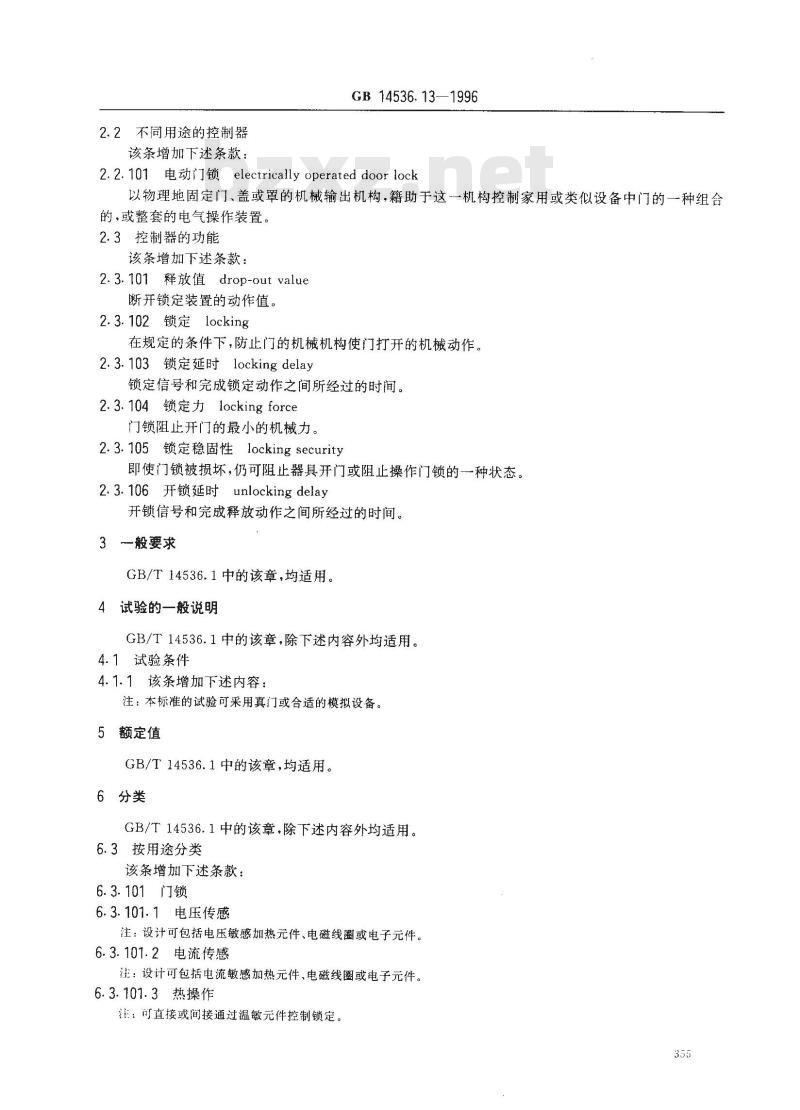

2.2不用途的控制器
该条增加下述条款：
GB14536.13—1996
2.2.101电动门锁electricallyoperateddoorlock以物理地固定门、盖或罩的机械输出机构，籍助于这一机构控制家用或类似设备中门的一种组合的，或整套的电气操作装置。
2.3控制器的功能
该条增加下述条款：
2.3.101释放值drop-out value
断开锁定装置的动作值。
2.3.102锁定locking
在规定的条件下，防止门的机械机构使门打开的机械动作。2.3.103锁定延时locking delay锁定信号和完成锁定动作之间所经过的时间。2.3.104锁定力locking force
门锁阻止开门的最小的机械力。2.3.105锁定稳固性locking security即使门锁被损坏，仍可阻止器具开门或阻止操作门锁的一种状态。2.3.106开锁延时unlocking delay开锁信号和完成释放动作之间所经过的时间。3般要求
GB/T14536.1中的该章，均适用。4试验的一般说明
GB/T14536.1中的该章，除下述内容外均适用。4.1试验条件
4.1.1该条增加下述内容：
注：本标准的试验可采用真门或合适的模拟设备。5额定值
GB/T14536.1中的该章，均适用。6分类
GB/T14536.1中的该章，除下述内容外均适用。6.3按用途分类
该条增加下述条款：
6.3.101门锁
6.3.101.1电压传感
注：设计可包括电压敏感加热元件、电磁线圈或电子元件。6.3.101.2电流传感
注：设计可包括电流敏感加热元件、电磁线圈或电子元件。6.3.101.3热操作
注：可直接或间接通过温敏元件控制锁定。355

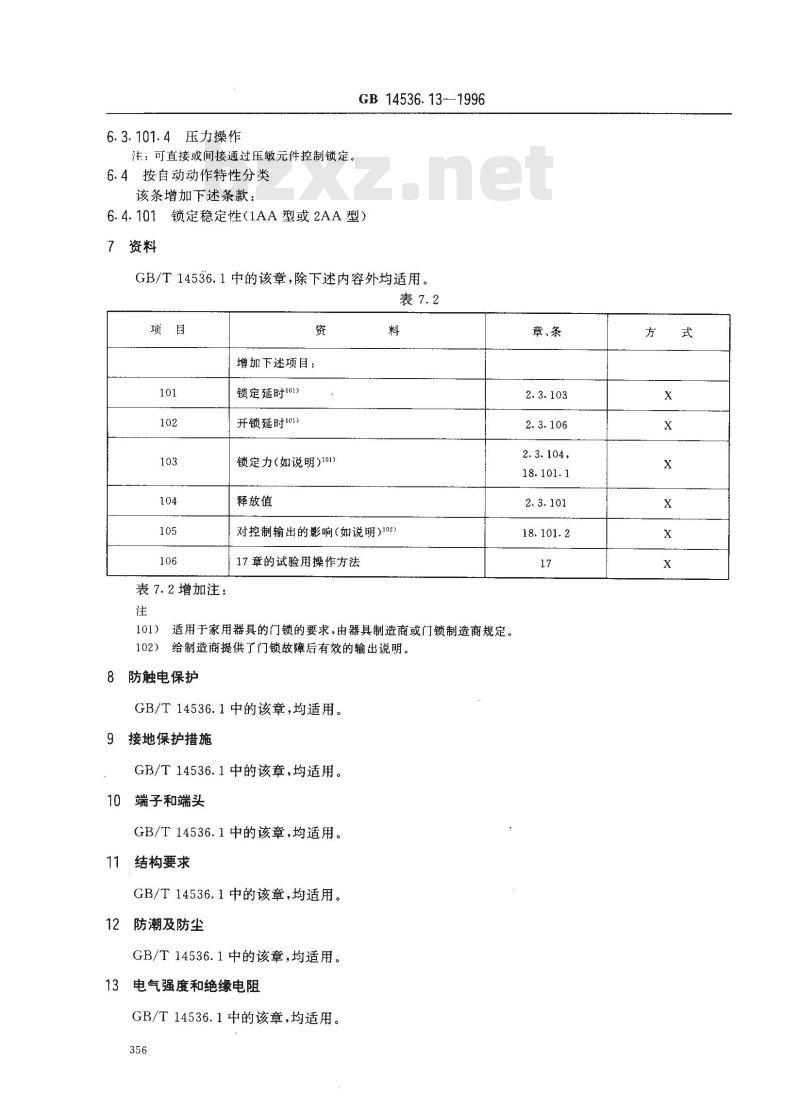

6.3.101.4压力操作
注：可直接或间接通过压敏元件控制锁定。6.4按自动动作特性分类
该条增加下述条款：
GB14536.13-1996
6.4.101锁定稳定性（1AA型或2AA型）7资料
GB/T14536.1中的该章，除下述内容外均适用。表7.2
表7.2增加注：
增加下述项目：
锁定延时101)
开锁延时101）
锁定力(如说明)101)
释放值
对控制输出的影响(如说明)102）17章的试验用操作方法
适用于家用器具的门锁的要求，由器具制造商或门锁制造商规定。给制造商提供了门锁故障后有效的输出说明。102)
8防触电保护
GB/T14536.1中的该章，均适用。9
接地保护措施
GB/T14536.1中的该章，均适用。10端子和端头
GB/T14536.1中的该章，均适用。11结构要求
GB/T14536.1中的该章，均适用。12防潮及防尘
GB/T14536.1中的该章，均适用。13电气强度和绝缘电阻
GB/T14536.1中的该章，均适用。356
章、条bzxz.net
18. 101.2
14发热
GB/T14536.1中的该章，均适用。15制造偏差和漂移
GB/T14536.1中的该章，均适用。16环境应力
GB/T14536.1中的该章，均适用。17耐久性
GB 14536.13--1996
GB/T14536.1中的该章，除下述内容外均适用。17.1.3该条用下述内容代替：
17.1.3.1一般的试验程序为：
-17.6规定的寿命试验（仅对分类为1M或2M型动作的门锁进行此试验）；一进行17.7规定的快速自动动作的过压试验（一些国家由过载试验代替此试验）1}，进行17.8规定的快速自动动作试验；一进行17.10规定的快速人工动作的过压试验；一进行17.11规定的人工动作试验。17.13该条用下述内容代替：
17.3.1适用于门锁的热条件
-当门锁按规定方法安装好时，易触及的部件应暴露在常温下；门锁的安装表面应保持在Tsmax～Tmax+5℃C或1.05倍Tamax（取二者之中较大值）；~如控制器不在Tm×的安装表面温度下循环，则在20℃士5℃下进行试验。17.3.2不适用。
17.4试验的人工和机械条件
该条用下述内容代替：
人工动作应模拟门的操作，每一操作周期应由门一次关和开的动作组成。17.4.2
该条用下述内容代替：
试验用模拟门门的动作速度应为：-对旋转型动作，（9~~45)s；
\一对直线型动作，（5～25）mm/s。17.4.3~~17.4.5不适用。
17.7快速自动动作的过压（或在某些国家为过载)试验1117.7. 1
该条用下述内容代替：
自动操作电路的电气条件，除电流传感门锁的锁定控制电路，应为17.2过压（或在某些国家过载）规定的电气条件。
采用说明：
1我国采用过载试验。
GB 14536.13-1996
电流传感门锁的控制电路的电流应按表7.2的规定。17. 7. 3
该条用下述内容代替：
操作方法和操作程序应按制造商规定。17.7.7
该条用下述内容代替：
在此试验期间，门锁的锁定装置应处于操作位置。注：在适用过载试验的国家，周期数为50。17.8快速自动动作的试验
17.8.1该条用下述内容代替：
除电流传感门锁的锁定控制电路外，所有自动操作电路的电气条件应为17.2规定的电气条件。电流传感门锁的控制电路负载电流应按17.2的规定。17.8.2该条用下述内容代替：
热条件应按17.3的规定。
17.8.3该条用下述内容代替：
操作方法和操作程序应按制造商的规定。17.8.4该条用下述内容代替：
自动周期数按17.2的规定，小于17.7的规定值。17.9不适用。
17.10快速人工动作的过压试验（或在某些国家为过载试验）17.10.3该条用下述内容代替：
操作方法和操作程序应按制造商规定。17.10.4该条用下述内容代替：
人工周期数应是表7.2里规定值的10%或100周期，二者中取较小者。注：在采用过载试验的国家，周期数为50。17.11慢速人工动作试验
17.11.1该条用下述内容代替：
人工操作电路的电气条件应按17.2的规定。17.11.2该条用下述内容代替：
热条件应按17.3的规定。
17.11.3该条用下述内容代替：
操作方法和操作程序应按制造商的规定。17.11.4该条用下述内容代替：
人工周期数应为表7.2里的规定值，小于17.10规定的周期。17.12 不适用。
17.13不适用。
17.14不适用。
18机械强度
GB/T14536.1中的该章，除下述内容外均适用。该章增加下述条款：
18.101锁定试验
18.101.1和18.101.2的试验使用同一样品。358
18.101.1锁定力
GB 14536. 13--1996
完成锁定程序，在锁定装置上无撞击地施加规定的锁定力1min。试验后，门锁应无机械损伤的痕迹。门锁应继续按预定操作程序操作，且符合8章和20章的要求。18.101.2锁定稳固性
在18.101.1试验后，锁定力应以一恒定的速率增加，并且无撞击直至开锁。试验后门锁应符合8章和20章的要求。另外，对6.4.101条规定的门锁，输出应按表7.2里105的规定。19
螺纹部件及其连接
GB/T14536.1中的该章，均适用。20肥电距离、电气间隙和穿通绝缘距离GB/T14536.1中的该章,均适用。21耐热、耐燃和耐漏电起痕
GB/T14536.1中的该章，均适用。22耐腐蚀性
GB/T14536.1中的该章，均适用。23无线电干扰抑制
GB/T14536.1中的该章，均适用。24分立组件
GB/T14536.1中的该章，均适用。25正常操作
见附录H。
26在电源干扰、磁干扰和电磁于扰下的操作见附录H。
27非正常操作
IFC730-1（1993年）第二版的该章适用。也见附录H。28电子断开的应用导则
见附录H。
GB14536.13-1996
GB/T14536.1一93中的附录，除下述内容外均适用。附录C
（标准的附录）
水银开关试验用的棉花
水银开关试验用的棉花不适用。附录H
（标准的附录）
电子控制器的要求
正在考虑中。
