【国家标准(GB)】 家用和类似用途电自动控制器 电动水阀的特殊要求(包括机械要求)

GB14536.9-1996

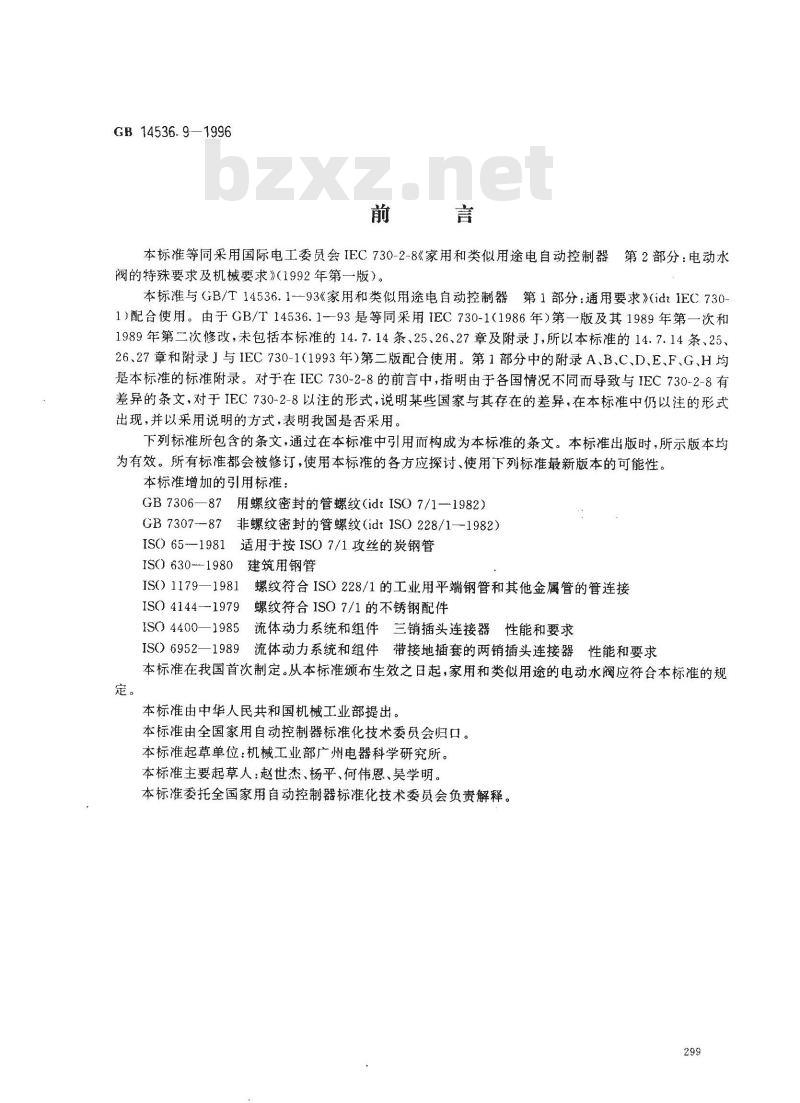

本标准等同采用国际电工委员会IEC730-2-8《家用和类似用途电自动控制器第2部分：电动水阀的特殊要求及机械要求》（1992年第一版）。本标准与GB/T14536.1--93《家用和类似用途电自动控制器第1部分：通用要求》（idtIEC730-1)配合使用。由于GB/T14536.1一93是等同采用IEC730-1（1986年)第一版及其1989年第一次和1989年第二次修改，未包括本标准的14.7.14条、25、26、27章及附录J，所以本标准的14.7.14条、25、26、27章和附录J与IEC730-1(1993年）第二版配合使用。第1部分中的附录A、B、C、D、E、F、G、H均是本标准的标准附录。对于在IEC730-2-8的前言中，指明由于各国情况不同而导致与IEC730-2-8有差异的条文，对于IEC730-2-8以注的形式，说明某些国家与其存在的差异，在本标准中仍以注的形式出现，并以采用说明的方式，表明我国是否采用。下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨、使用下列标准最新版本的可能性。本标准增加的引用标准：
GB7306—87用螺纹密封的管螺纹（idtISO7/1—1982）GB7307-87非螺纹密封的管螺纹（idtISO）228/1-1982）IS(）65-—1981适用于按ISO7/1攻丝的炭钢管IS(）630--1980建筑用钢管
IS(）1179—1981螺纹符合ISO）228/1的工业用平端钢管和其他金属管的管连接IS)4144—-1979
螺纹符合ISO7/1的不锈钢配件
ISO4400—1985流体动力系统和组件三销插头连接器性能和要求
流体动力系统和组件带接地插套的两销插头连接器性能和要求ISO 6952—1989
本标准在我国首次制定。从本标准颁布生效之日起，家用和类似用途的电动水阀应符合本标准的规定。
本标准由中华人民共和国机械工业部提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准起草单位：机械工业部广州电器科学研究所。本标准主要起草人：赵世杰、杨平、何伟恩、吴学明。本标准委托全国家用自动控制器标准化技术委员会负责解释。299
GB 14536.9.--1996

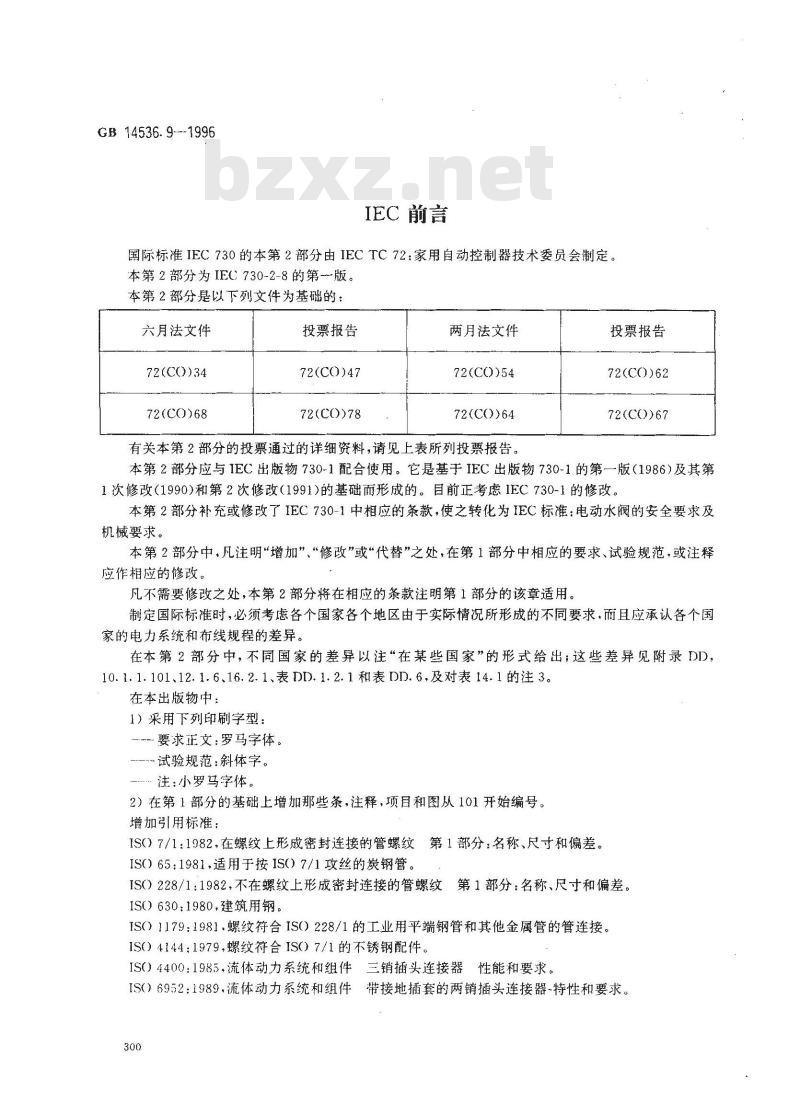

IEC 前言
国际标准IEC730的本第2部分由IECTC72：家用自动控制器技术委员会制定。本第2部分为IEC730-2-8的第-~版。本第2部分是以下列文件为基础的：六月法文件
72(CO)34
72(CO)68
投票报告
72(CO)47
72(CO)78
两月法文件
72(CO)54
72(CO)64
有关本第2部分的投票通过的详细资料，请见上表所列投票报告。投票报告
72(CO)62
72(CO)67
本第2部分应与IEC出版物730-1配合使用。它是基于IEC出版物730-1的第一版（1986）及其第1次修改（1990)和第2次修改（1991)的基础而形成的。目前正考虑IEC730-1的修改。本第2部分补充或修改了IEC730-1中相应的条款，使之转化为IEC标准：电动水阀的安全要求及机械要求。
本第2部分中凡注明“增加”“修改”或“代替”之处，在第1部分中相应的要求、试验规范，或注释应作相应的修改。
凡不需要修改之处，本第2部分将在相应的条款注明第1部分的该章适用。制定国际标准时，必须考虑各个国家各个地区由于实际情况所形成的不同要求，而且应承认各个国家的电力系统和布线规程的差异。在本第2部分中，不同国家的差异以注“在某些国家”的形式给出；这些差异见附录DID，10.1.1.101、12.1.6、16.2.1、表DD.1.2.1和表DD.6，及对表14.1的注3。在本出版物中：
1）采用下列印刷字型：
要求正文：罗马字体。
试验规范：斜体字。
…注·小罗马字体。
2）在第1部分的基础上增加那些条，注释，项目和图从101开始编号。增加引用标准：
IS(）7/1：1982，在螺纹上形成密封连接的管螺纹第1部分：名称、尺寸和偏差IS065：1981.适用干按IS07/1攻丝的炭钢管IS0）228/1：1982，不在螺纹上形成密封连接的管螺纹第1部分：名称、尺寸和偏差。1S）630：1980，建筑用钢。
IS(）1179：1981、螺纹符合ISO）228/1的工业用平端钢管和其他金属管的管连接。1S）4144：1979，螺纹符合IS(）7/1的不锈钢配件。IS(）4400：1985，流体动力系统和组件三销插头连接器性能和要求。IS(）6952：1989.流体动力系统和组件带接地插套的两销插头连接器-特性和要求。300

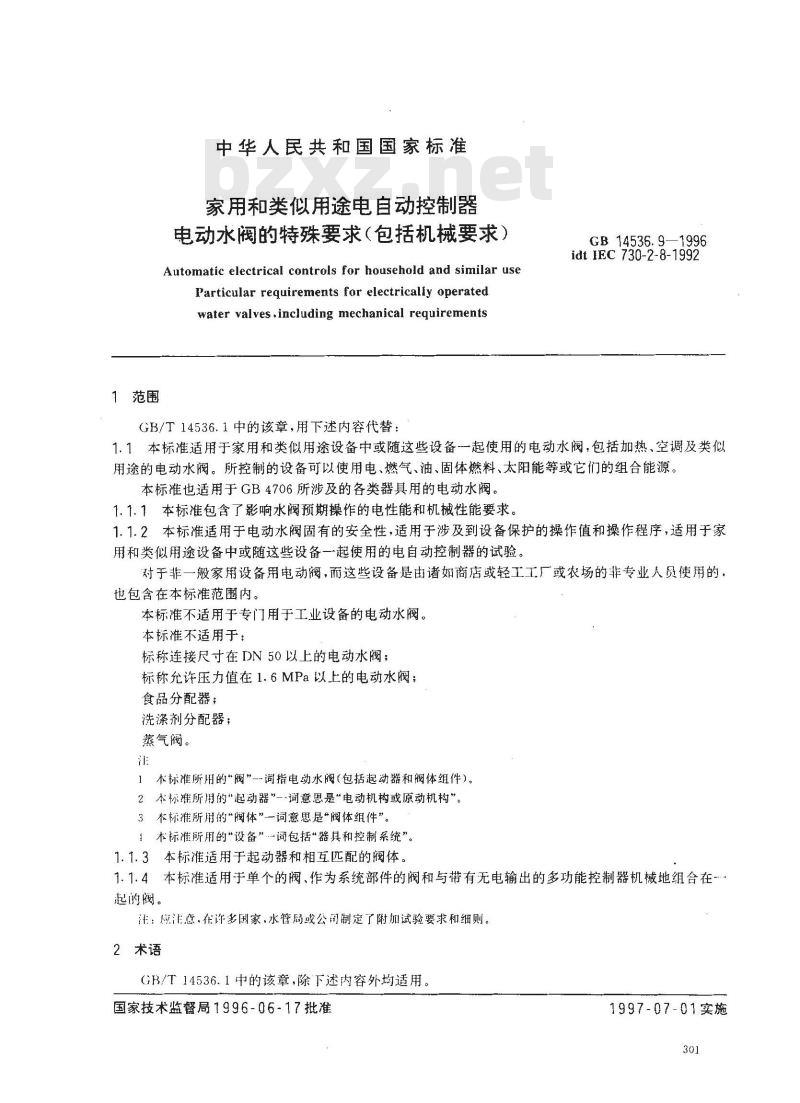

1范围
中华人民共和国国家标准
家用和类似用途电自动控制器
电动水阀的特殊要求（包括机械要求）Automatic electrical controls for household and similar useParticular requirements for electrically operatedwater valves,including mechanical requirementsGB/T14536.1中的该章，用下述内容代替：GB14536.9—1996
idt IEC 730-2-8-1992
1.1本标准适用于家用和类似用途设备中或随这些设备一一起使用的电动水阀，包括加热、空调及类似用途的电动水阀。所控制的设备可以使用电、燃气、油、固体燃料、太阳能等或它们的组合能源。本标准也适用于GB4706所涉及的各类器具用的电动水阀。1.1.1本标准包含了影响水阀预期操作的电性能和机械性能要求。1.1.2本标准适用于电动水阀固有的安全性，适用于涉及到设备保护的操作值和操作程序，适用于家用和类似用途设备中或随这些设备一起使用的电自动控制器的试验。对于非一般家用设备用电动阀，而这些设备是由诸如商店或轻工工厂或农场的非专业人员使用的。也包含在本标准范围内。
本标准不适用于专门用于工业设备的电动水阀。本标准不适用于：
标称连接尺寸在DN50以上的电动水阀；标称允许压力值在1.6MPa以上的电动水阀；食品分配器；
洗涤剂分配器；
蒸气阀。
本标准所用的“阀”一-词指电动水阀（包括起动器和阀体组件）。2本标准所用的“起动器”一·调意思是“电动机构或原动机构”。3木标准所用的“阀体”一词意思是“阀体组件”。1木标准所用的\设备”-词包括“器具和控制系统”。1.1.3本标准适用于起动器和相互匹配的阀体。1.1.4本标准适用于单个的阀、作为系统部件的阀和与带有无电输出的多功能控制器机械地组合在…起的阀。
注：应注意，在许多国家、水管局或公司制定了附加试验要求和细则。2术语
GB/T14536.1中的该章，除下述内容外均适用。国家技术监督局1996-06-17批准1997-07-01实施

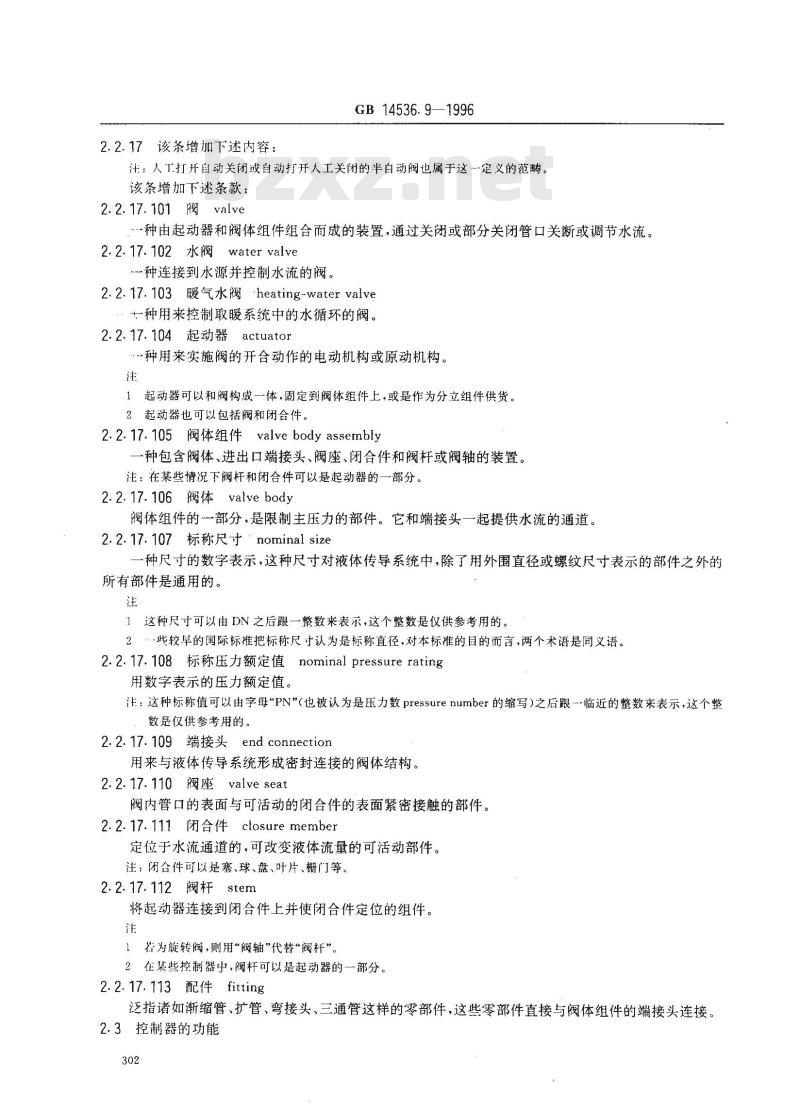

2.2.17该条增加下述内容：
GB14536.9—1996
注：人工打开自动关闭或自动打开人工关闭的半白动阀也属于这一定义的范畴。该条增加下述条款：
2.2. 17. 101 阀 valve
-种由起动器和阀体组件组合而成的装置，通过关闭或部分关闭管口关断或调节水流。2.2.17.102 水阀water valve
一种连接到水源并控制水流的阀。2.2.17.103暖气水阀heating-watervalve十种用来控制取暖系统中的水循环的阀。2.2.17.104起动器actuator
种用来实施阀的开合动作的电动机构或原动机构。注
1起动器可以和阀构成一体，固定到阀体组件上，或是作为分立组件供货。2起动器也可以包括阀和闭合件。2.2.17.105阀体组件valve body assembly一种包含阀体、进出口端接头、阀座、闭合件和阀杆或阀轴的装置。注：在某些情况下阀杆和闭合件可以是起动器的一部分。2.2.17.106 阀体 valve body
阀体组件的一部分，是限制主压力的部件。它和端接头一起提供水流的通道。2.2.17.107标称尺寸nominal size-种尺寸的数字表示，这种尺寸对液体传导系统中，除了用外围直径或螺纹尺寸表示的部件之外的所有部件是通用的。
这种尺寸可以由 DN之后跟一整数来表示，这个整数是仅供参考用的。2些较早的国际标准把标称尺寸认为是标称直径，对本标准的目的而言，两个术语是同义语。2.2.17.108标称压力额定值nominal pressure rating用数字表示的压力额定值。
注：这种标称值可以由字母\PN”（也被认为是压力数pressure number的缩写)之后跟--临近的整数来表示，这个整数是仅供参考用的。
2.2.17.109端接头end connection用来与液体传导系统形成密封连接的阀体结构。2.2.17.110 阀座 valve seat
阀内管口的表面与可活动的闭合件的表面紧密接触的部件。2.2.17.111闭合件 closure member定位于水流通道的，可改变液体流量的可活动部件。注：闭合件可以是塞、球、盘、叶片、栅门等。2.2.17.112阀杆stem
将起动器连接到闭合件上并使闭合件定位的组件。注
若为旋转阀，则用“阀轴”代替“阀杆”。1
2在某些控制器中，阀杆可以是起动器的一部分。2.2.17.113配件fitting
泛指诸如渐缩管、扩管、弯接头、三通管这样的零部件，这些零部件直接与阀体组件的端接头连接。2.3控制器的功能

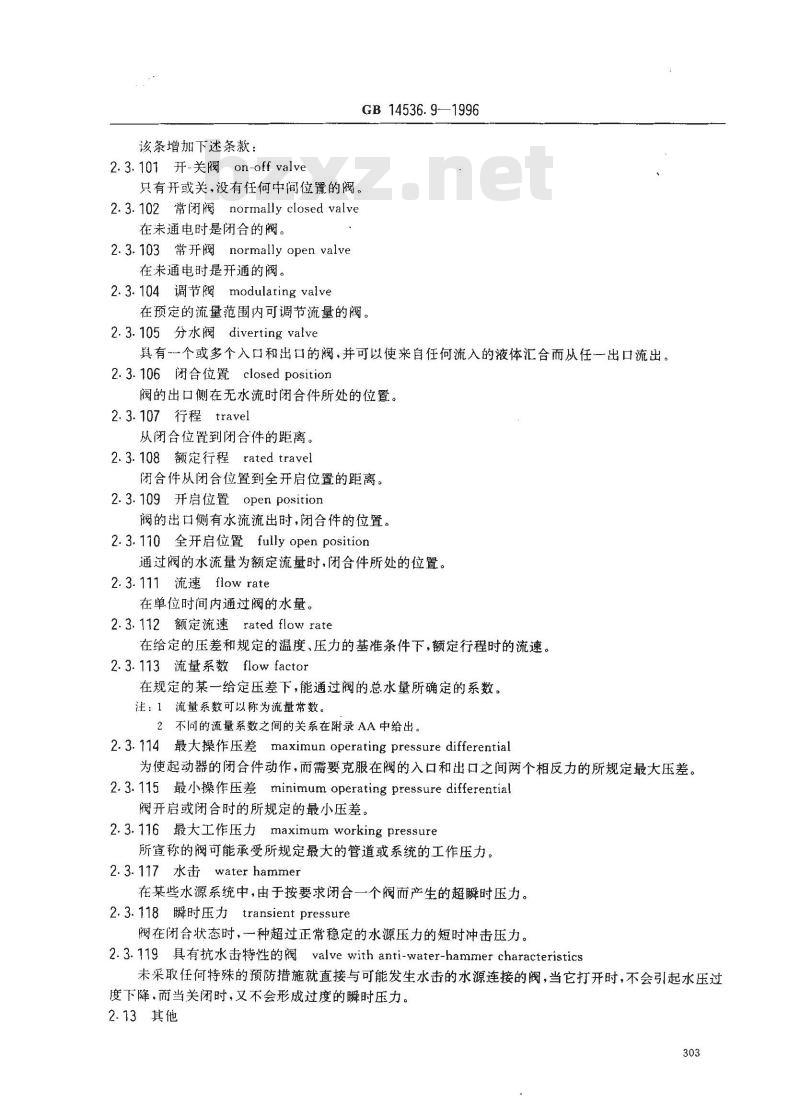

该条增加下述条款：
2.3.101开-关阀on-off valve
GB14536.9—1996
只有开或关，没有任何中间位置的阀。2.3.102 常闭阀normally closed valve在未通电时是闭合的阀。
2.3.103常开阀normally open valve在未通电时是开通的阀。
2.3. 104 调节阀 modulating valve在预定的流量范围内可调节流量的阀。2.3.105分水阀diverting valve具有-一个或多个入口和出口的阀，并可以使来自任何流入的液体汇合而从任一出口流出。2.3.106闭合位置closed position阀的出口侧在无水流时闭合件所处的位置。2.3.107行程travel
从闭合位置到闭合件的距离。
2.3. 108额定行程 rated travel闭合件从闭合位置到全开启位置的距离。2.3.109开启位置openposition
阀的出口侧有水流流出时，闭合件的位置。2.3.110全开启位置fullyopenposition通过阀的水流量为额定流量时，闭合件所处的位置。2. 3. 111 流速 flow rate
在单位时间内通过阀的水量。
2.3.112额定流速rated flow rate在给定的压差和规定的温度、压力的基准条件下，额定行程时的流速。2.3.113流量系数flowfactor
在规定的某一给定压差下，能通过阀的总水量所确定的系数。注：1流量系数可以称为流量常数。2不同的流量系数之间的关系在附录AA中给出。2.3.114最大操作压差maximun operating pressure differential为使起动器的闭合件动作，而需要克服在阀的入口和出口之间两个相反力的所规定最大压差。2.3.115最小操作压差minimumoperatingpressuredifferential阀开启或闭合时的所规定的最小压差。2.3.116最大工作压力 maximum working pressure所宣称的阀可能承受所规定最大的管道或系统的工作压力。2.3.117 水击 water hammer
在某些水源系统中，由于按要求闭合一个阀而产生的超瞬时压力。2.3.118 瞬时压力 transient pressure阀在闭合状态时，一种超过正常稳定的水源压力的短时冲击压力。2.3.119具有抗水击特性的阀valvewith anti-water-hammer characteristics未采取任何特殊的预防措施就直接与可能发生水击的水源连接的阀，当它打开时，不会引起水压过度下降，而当关闭时，又不会形成过度的瞬时压力。2.13其他
该条增加下述条款：
2.13.101 饮用水drink-water
适合于供人饮用的水源。
GB 14536.9—1996
2.13.102非饮用水non-drinking-water不可供人饮用的水源。
3般要求
GB/T14536.1中的该章，均适用。4试验的一般要求
GB/T14536.1中的该章，均适用。5额定值
GB/T14536.1中的该章，均适用。6分类
GB/T14536.1中的该章，除下述内容外均适用。6.3.12电动阀门
该条增加下述条款：
6.3.12.101水阀
6.5.2按防水的有害侵入的外壳防护等级分类代替注②：
注：优选外壳防护等级为：IP20，IP30,IP40.IP54,IP65。允许有与这些优选值不同的值。6.7该条内容作如下修改：
用“阀”代替“控制器”，用“起动器”代替“分断装置”。6.8按防触电保护分类
6.8.3该条用下述内容代替：
独立安装式阀或非电源设备里的整体式或装入式阀。该条增加下述条款：
6.8.101单个的起动器
6.8.101.10 类;
6.8. 101.20 1类;
6.8.101.31类;
6.8.101.41类；
6.8.101.5亚类;
6.10不适用。
6.11该条增加下述内容：
水阀应经受至少6000自动周期。该章增加下述条款：
6.101按端接头的类型分类
6.101.1装有螺纹为下列之一的内螺纹的端接头的阀：螺纹密封的管螺纹连接时，用GB7306或NPT螺纹，或不是在螺纹上，而是通过附加的密封垫圈来形成密封连接时，用GB7307螺纹。304
GB14536.9—1996
6.101.2用于下列连接的带有外螺纹的端接头的阀：压合接头；
垫圈管子接头；
锥座管子接头；
GB7306、GB7307或NPT螺纹的螺纹管接头。d)
6.101.3装有适于连接有或无转换接头的法兰的法兰端接头的阀。6.101.4
带有用于软焊接头或熔焊接头的端接头的阀。6.101.5带有与挠性管配套使用的引出软管的端接头的阀。6.102按电动水阀的特性分类：
6.102.1按尺寸和容量分类：
尺寸和容量由入口和出口接头的尺寸和流量系数确定的。6.102.2按操作的类型分类：
受或不受最小压差极限的直接控制或先导阀控制的操作。6.102.3按功能分类：
按水管接头的个数和不通电时阀的位置的功能分类。6.102.4按浸湿部件的材料分类：包括按所有与水接触的内部部件的材料，如阀体和密封材料的标识。6.102.5按闭合件的结构分类：
阀的闭合件可以是直接操作的或由先导阀控制的流量孔板或活塞操作的提升阀型或滑阀型。6.102.6按起动器的结构分类：
电磁型起动器；电动机型起动器；起动器杆与水接触或与水屏蔽的电加热石蜡控制型，或双金属控制型起动器。
6.103按温度、压力和被控水的类型分类：用于控制下列的阀：
6.103.1最高温度为25的冷的饮用水源；6.103.2最高温度为90C的热的饮用水源；6.103.3
最高温度为25（的冷的非饮用水源；6. 103.4
最高温度为90C的热的非饮用水源；6.103.5
最高温度在50℃至120℃之间的循环水；6.103.6
最大压力为 0.1 MPa的系统中的水流；最大压力为0.6MPa的系统中的水流；最大压力为0.86 MPa的系统中的水流；6.103.8
最大压力为1.6MPa的系统中的水流；除以上所述之外的最高额定温度的水；6. 103. 10
6. 103. 11
除以上所述之外的最大额定系统压力的系统中的水流。按端接头的标称尺寸和螺纹尺寸分类：螺纹表示
标称尺寸
螺纹表示Www.bzxZ.net
GB14536.9--1996
标称尺寸
注：DN 之后跟一相应的临近的整数的表示法,通常只是在与制造尺寸关系不是很严格的情况下采用,它近似于水系统的按毫米制表示的内径，且只供参考用。7资料
GB/T14536.1中的该章，除下述内容外均适用。表7.2
36至38
41至48
修改：
用下列内容代替以下相对应的各项：每个电路所控制的负载类型（对于带有开关元件的阀)7）
起动器的极限温度，如果Tmim低于0℃或Tmx不是55℃
不适用
不适用
不适用
每一电路提供的断开或切断类型（对于带有开关元件的阀）
不适用
1型动作或2型动作（对于带有开关元件的阀）【1型动作或2型动作的附加特性（对于带有开关元件的阀）
不适用
起动器的控制器污染状况
章、条
14;17;6.2
6.7;14.5;14.7;17.3
8防触电保护
增加下列项目：
GB 14536.9-1996
续表7.2
用W或VA或额定电流表示的功率损耗用MPa(或bar)表示的最大操作压差用MPa(或bar)表示的最小操作压差用MPa(或bar)表示的最大工作压力用箭头表示的流向(在阀体上）
用C表示的最高水温
适用于饮用水或非饮用水
对要在正常使用时需清洗的阀，拆开、清洗、再装配和保养的方法
如果阀门预定用于可能发生水击的供水装置浸湿部件材料的标识
阀的特性
预定用手关紧的塑料阀
GB/T14536.1中的该章，除下述内容外均适用。8.1.4该条增加下述内容：
对于亚类水阀，加强绝缘不得与水直接接触该条增加下述条款：
章、条
6.103;18.102
8.1.10111
6.101;6.102
8.1.101凡声明可以在正常使用时需清洗的阀，在结构上应有相应的保护，以防止在清洗时意外地接触带电体。
是否合格，通过观察和按以下所述的模拟清洗操作来检查：如果起动器在未与电气布线分断时，便能从阀体组件上拆下，被拆下的起动器应仍符合其结构类别的要求。拆卸应不影响其电气特性。如果起动器仅在拆去电气布线后才能从阀体组件上拆下：a）观察和模拟清洗操作应按制造厂的文件说明进行。b）如果使用插头连接器，在插头连接器断开前，应不能拆卸。带接地连接的起动器所用的插头连1）目前我国尚无这方面的标准，本标准引用ISO4400—1985《流体动力系统和组件三销插头连接器性能和要求》。和ISO6952《流体动力系统和组件带接地插套的两销插头连接器性能和要求》并推荐使用机械工业部北京工业自动化研究所译文。
采用说明：
17IEC730-2-8中为18.1.101，经核实原文有误，改为8.1.101。307
GB 14536. 9----1996
接器在设计上，应保证能先断开电源再断开接地线。注：对于插头连接器·参照IS04400和ISO69521。9接地保护措施
GB/T14536.1中的该章，均适用。10端子和端头
GB/T14536.1中的该章，除下述内容外均适用。10.1.1.1删去注的末句“平推式端子被认为是需要专门工具才能有效夹紧的端子”。该条增加下述条款：
10.1.1.101在使用引线（引出线）连接之处，引线截面积应不小于0.75mm2，其绝缘标称厚度应小于0.6mm。由线圈到引线末端测得的长度应至少为450mm。如果引线是预定连接到阀外壳内部布线的，则引线长度至少应为150mm。
1在美国，引线的截面积应不小于0.82mm，且其绝缘厚度应为：热塑性的至少0.8mm，或至少0.8mm厚的橡皮加上0.8mm厚的热塑料纺织层。12这种引线不得连接到位于同一空间内的螺纹端子结构作为拼接，除非注明该螺纹端子结构不直接用于外部导线的连接。
3螺纹端子结构亦可用来直接连接外部导线，如果属于下列情况：1）引线的连接端是绝缘的；
2）在设备上的标志清楚地指出引线的预定用途。连接到插片结构的引线，应有相应的措施，防止将应力传递到插片端头。10.1.1.102引线应装有Z型接法用的张力消除机构，以防止机械应力传送到端头或内部布线上。是否合格，通过观察和用44N，1min的拉力来检查。在施加拉力时引线应不损坏，且试验后应无超过2mm的纵向位移。爬电距离和电气间隙应不减至小于20章规定的值。10.2该条增加下述内容：
110.2的要求，也适用于预定用于设备外部的控制器内部布线的端子和端头。210.2的要求也适用于预计采用特殊连接器的端子和端头，诸如ISO4400和1SO)6952中所述的插头连接器。310.2的要求适用于预定用于连接辅助控制工作制负载的端子和端头。11结构要求
GB/T14536.1中的该章，除下述内容外均适用。11.3该条内容作如下修改：
将本条中的“控制器”全部改为“带辅助开关的阀”。11.3.9该条用下述内容代替：
11.3.9.1阀的人工起动机构的操作应不会使部件变形或损坏，甚至到使其预定的功能受损。是否合格，通过操作和观察来检查。11.3.9.2操作部件与连接阀上的导线之间，应用栅板或将它们置于适当的位置予以隔开.使操作部件不会被内部的布线所阻碍。
是否合格，通过操作和观察来检查。采用说明：
我国不采用。
该章增加\下述条款：
11.101浸湿部件与电气部件的分隔不应有水泄漏到电气部件上。
GB 14536. 9—1996
是否合格，在18.101.1的压力试验后，通过观察检查。12防潮及防尘
GB/T14536.1中的该章，除下述内容外均适用。12.1防止水和灰尘侵入的保护
12.1.6该条增加下述内容：
注：代加拿大和美国，对用作防止有害水侵入的密封垫、压盖和密封胶，以及将这些密封胶安装在受雨淋的地方的和在60（以下运行的阀外壳和盖上所有使用的粘合剂应有附加的要求。113电气强度和绝缘电阻
GB/T14536.1中的该章，均适用。14发热
GB/T14536.1中的该章，除下述内容外均适用。14.5该条用下述内容代替：
将阀门起动器安置在室温下或合适的加热和/或冷冻设备中进行试验，以便达到14.5.1至14.5.6的条件。
14.5.1对14.5.7的试验，起动器的环境温度保持在15C至30C的范围内，测量的温度应校准到环境温度为25C的基准值。
14.5.2对14.5.8的试验，起动器的环境温度保持在Tmaz14.5.3如果阀包括开关装置或其他辅助电路，所有这些电路在温度试验时应施加通过额定电流的负载。
14.5.4应使调节阀完成设定的连续完整的动作周期，直至达到恒定温度为止。连续周期的间隔时间按照制造厂的规范。
14.5.5预定用于快速重复操作的阀，应在设定的最大操作速率下通断电源，直至达到恒定温度为止。14.5.6如果堵转是正常操作的组成部分，则其在堵转时电动阀的电动机温升应不超过表14.1中的规定值。
14.5.7对用于室温的阀和控制温度最高为25C的冷水的阀，试验时应在阀的入口和出口装上30cm长的正确规格的钢管或铜管。管子应构成如同一个框架，使阀固定或悬挂，而不与其他热导体接触。管子的末端不必塞住。
14.5.8预定用于控制热水的阀，应接上热水，并在规定的最高温度时使有热水流过和无热水流过阀的满种情况下进行试验。
14.7.4在表14.1中增加下述内容：在表14.1后…栏的第二个“85”数值，对”除起动元件、手柄、旋钮和把手之类部件以外的易触及表面\增加上标*13>”。
在表14.1增加的注释：
注：13）对于安装在类似中央供暖系统管道上的阀，此值增大到110℃（某些国家为120C）采用说明：
们我不采用。
15制造偏差和漂移
GB 14536.91996
对于2型分断装置的阀，GB/T14536.1中的该章均适用。16环境应力
GB/T14536.1中的该章，除下述内容外均适用。16.2环境温度影响
16.2.1该条用下述内容代替：
温度的影响试验如下：
阀体和起动器应按制造厂交货时包装的状态在温度为10C士2C下保持24h，然后在50C士5（下保持4h。
注：某些国家所用温度为一40℃±2C，而不是－10℃±2℃。在环境应力试验期间，阀和起动器不通电。16.2.2该条用下述内容代替：
在此试验后，如果阀或起动器仍具有预定和规定的功能，则认为能承受环境应力。17耐久性
GB/T14536.1中的该章，除下述内容外均适用。17.1.1该条增加下述内容：
是否合格，通过17.16的试验来检查。17. 1.2不适用。
17.1.2.1不适用。
17.7该条用下述内容代替：
阀的自动动作试验，应按表7.2第27项规定的自动动作次数进行。自动动作的自动周期数最小为6000，或按阀的使用要求和制造厂规定的任一较高的次数。动作速率和动作方法应在试验单位和制造厂之间商定。水阀的周期速率一般可定为约6次/min。试验时阀的负载为1.06倍额定电压或1.06倍额定电压范围的上限，或按17.2.3.1规定的负载。阀应在下列条件下进行试验：
a）规定的最高环境温度。试验期间，水流温度的加热或冷却影响，不得导致环境温度超过规定的最高环境温度或低于规定的最低环境温度。b）规定的最高水流温度。
c）规定的最大操作压差。
17.16该条用下述内容代替：
电动阀的试验按以下所述：
17. 1 适用。
一17.2至17.4适用于与阀成为一体或装在阀内的辅助开关。17.5适用。
——17.6不适用。
17.7按本标准修改后适用。
—17.8至17.13适用于与阀成为一体或装在阀内的辅助开关。一17. 14 适用。
一17.15不适用。
