【国家标准(GB)】 家用和类似用途电自动控制器 压力敏感电自动控制器的特殊要求(包括机械要求)

GB14536.7--1996

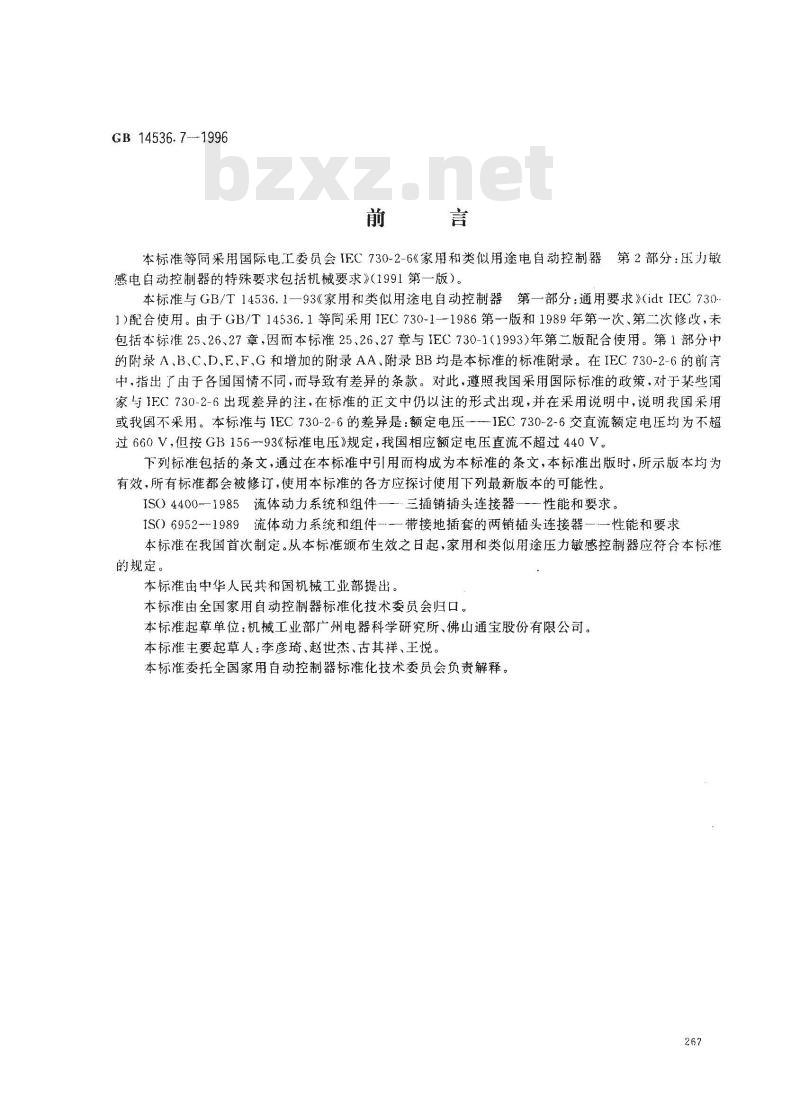

本标准等同采用国际电工委员会IEC730-2-6《家用和类似用途电自动控制器第2部分：压力敏感电自动控制器的特殊要求包括机械要求》（1991第一版）。本标准与GB/T14536.1一93《家用和类似用途电自动控制器第一部分：通用要求》（idtIEC7301）配合使用。由于GB/T14536.1等同采用IEC730-1-1986第一版和1989年第次、第二次修改，未包括本标准25、26、27章，因而本标准25、26、27章与IEC730-1（1993)年第二版配合使用。第1部分中的附录A、B、C、D、F、F、G和增加的附录AA、附录BB均是本标准的标准附录。在IEC730-2-6的前言中，指出了由于各国国情不同，而导致有差异的条款。对此，遵照我国采用国际标准的政策，对于某些国家与IFC730-2-6出现差异的注，在标准的正文中仍以注的形式出现，并在采用说明中，说明我国采用或我国不采用。本标准与IEC730-2-6的差异是：额定电压--IEC730-2-6交直流额定电压均为不超过660V，但按GB156-93《标准电压》规定，我国相应额定电压直流不超过440V。下列标准包括的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列最新版本的可能性。IS4400-—1985流体动力系统和组件——三插销插头连接器—性能和要求。IS069521989流体动力系统和组件-一带接地插套的两销插头连接器一一性能和要求本标准在我国首次制定。从本标准颁布生效之日起，家用和类似用途压力敏感控制器应符盒本标准的规定。
本标推虫中华人民共和国机工业部提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准起草单位：机械工业部广州电器科学研究所、佛山通宝股份有限公司。本标准主要起草人：李彦琦、赵世杰、古其祥、王悦。本标准委托全国家用自动控制器标准化技术委员会负责解释。267
GB 14536. 7--1996

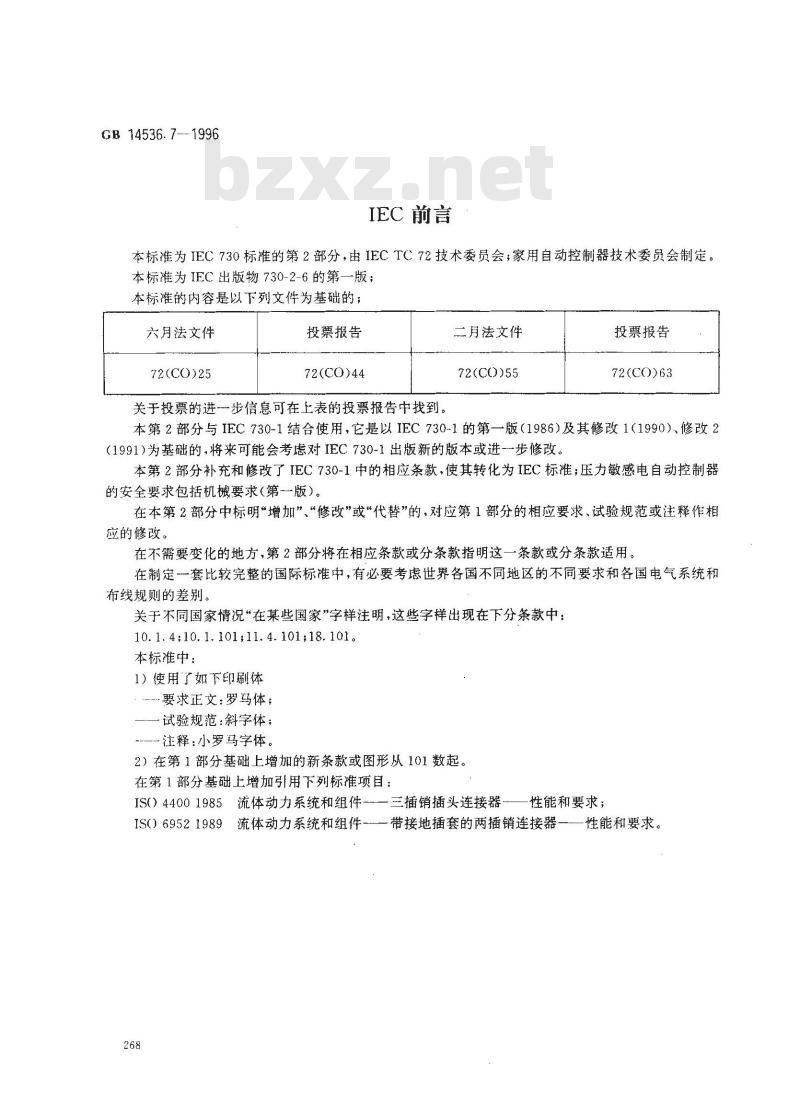

IEC前言
本标准为IEC730标准的第2部分，由IECTC72技术委员会；家用自动控制器技术委员会制定。本标准为IEC出版物730-2-6的第一版；本标准的内容是以下列文件为基础的；六月法文件
72(CO)25
投票报告
72(CO)44
关于投票的进一步信息可在上表的投票报告中找到。二月法文件
72(CO)55
投票报告
72(CO)63
本第2部分与IEC730-1结合使用，它是以IEC730-1的第一版（1986）及其修改1（1990）、修改2(1991)为基础的，将来可能会考虑对IEC730-1出版新的版本或进一步修改。本第2部分补充和修改了IEC730-1中的相应条款，使其转化为IEC标准；压力敏感电自动控制器的安全要求包括机械要求（第一版）。在本第2部分中标明“增加”、“修改”或“代替”的，对应第1部分的相应要求、试验规范或注释作相应的修改。
在不需要变化的地方，第2部分将在相应条款或分条款指明这一条款或分条款适用。在制定一套比较完整的国际标准中，有必要考虑世界各国不同地区的不同要求和各国电气系统和布线规则的差别。
关于不同国家情况“在某些国家”字样注明，这些字样出现在下分条款中：10.1.4;10.1,101;11.4.101;18.101,本标准中：
1）使用了如下印刷体
·要求正文：罗马体；
-试验规范：斜字体；
一注释：小罗马字体。
2）在第1部分基础上增加的新条款或图形从101数起。在第1部分基础上增加引用下列标准项目：IS(）44001985流体动力系统和组件一三插销插头连接器-—性能和要求；ISO69521989流体动力系统和组件—带接地插套的两插销连接器-——性能和要求。268

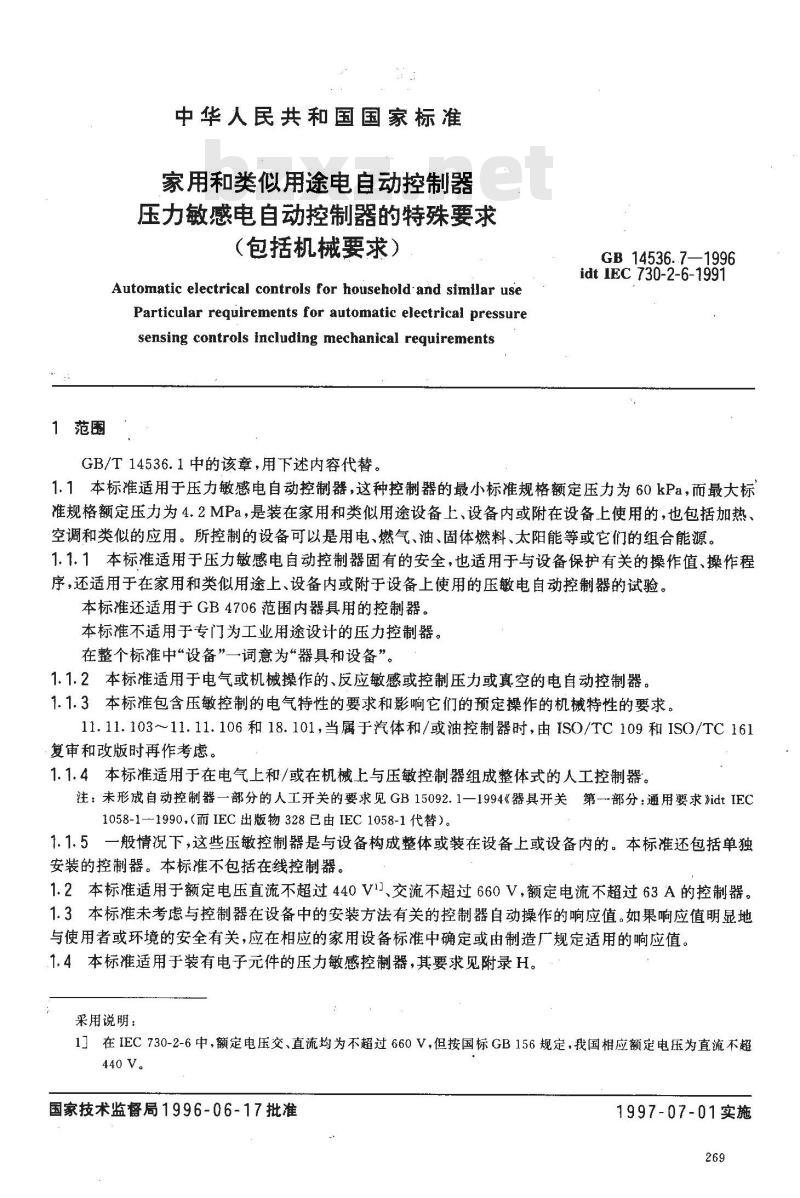

1范围
中华人民共和国国家标准
家用和类似用途电自动控制器
压力敏感电自动控制器的特殊要求（包括机械要求）
Automatic electrical controls for household'and simllar useParticular requirements for automatic electrical pressuresensing controls including mechanical requirementsGB/T14536.1中的该章，用下述内容代替。GB14536.7—1996
idtIEC730-2-6-1991
1.1本标准适用于压力敏感电自动控制器，这种控制器的最小标准规格额定压力为60kPa，而最大标准规格额定压力为4.2MPa，是装在家用和类似用途设备上、设备内或附在设备上使用的，也包括加热、空调和类似的应用。所控制的设备可以是用电、燃气、油、固体燃料、太阳能等或它们的组合能源。1.1.1本标准适用于压力敏感电自动控制器固有的安全，也适用于与设备保护有关的操作值、操作程序，还适用于在家用和类似用途上、设备内或附于设备上使用的压敏电自动控制器的试验。本标准还适用于GB4706范围内器具用的控制器。本标准不适用于专门为工业用途设计的压力控制器。在整个标准中“设备”一词意为“器具和设备”。1.1.2本标准适用于电气或机械操作的、反应敏感或控制压力或真空的电自动控制器。1.1.3本标准包含压敏控制的电气特性的要求和影响它们的预定操作的机械特性的要求。11.11.103~～11.11.106和18.101，当属于汽体和/或油控制器时，由ISO/TC109和IS0/TC161复审和改版时再作考虑。
1.1.4本标准适用于在电气上和/或在机械上与压敏控制器组成整体式的人工控制器。注：未形成自动控制器一部分的人工开关的要求见GB15092.1一1994《器具开关第部分：通用要求》idtIEC1058-1-1990，（而IEC出版物328已由IEC1058-1代替）。1.1.5一般情况下，这些压敏控制器是与设备构成整体或装在设备上或设备内的。本标准还包括单独安装的控制器。本标准不包括在线控制器。1.2本标准适用于额定电压直流不超过440V1、交流不超过660V，额定电流不超过63A的控制器。1.3本标准未考虑与控制器在设备中的安装方法有关的控制器自动操作的响应值。如果响应值明显地与使用者或环境的安全有关，应在相应的家用设备标准中确定或由制造厂规定适用的响应值。.1.4本标准适用于装有电子元件的压力敏感控制器，其要求见附录H。采用说明：
1]在IEC730-2-6中，额定电压交、直流均为不超过660V，但按国标GB156规定，我国相应额定电压为直流不超440V。
国家技术监督局1996-06-17批准1997-07-01实施

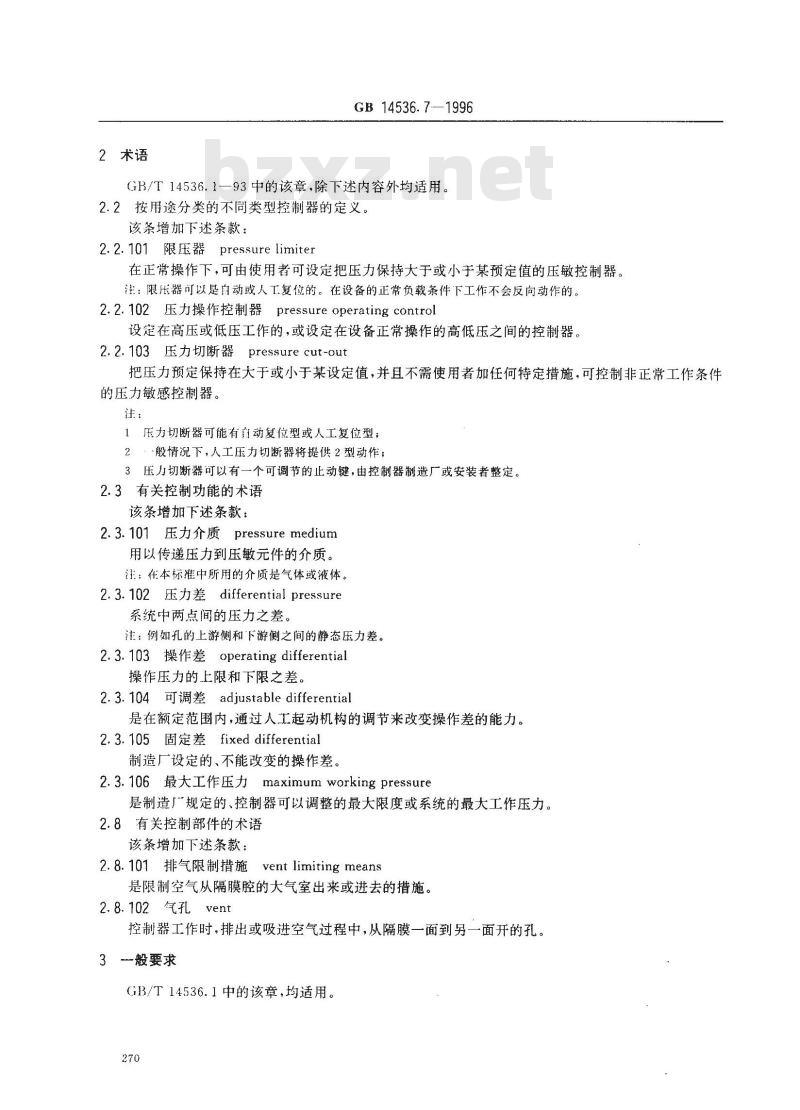

2术语
GB 14536. 7—1996
GB/T14536.1一93中的该章，除下述内容外均适用。2.2按用途分类的不同类型控制器的定义。该条增加下述条款：
2.2.101限压器pressure limiter在正常操作下，可由使用者可设定把压力保持大于或小于某预定值的压敏控制器。注：限压器可以是自动或人工复位的。在设备的正常负载条件下工作不会反向动作的。2.2.102压力操作控制器pressure operating control设定在高压或低压工作的，或设定在设备正常操作的高低压之间的控制器。2.2.103压力切断器pressure cut-out把压力预定保持在大于或小于某设定值，并且不需使用者加任何特定措施，可控制非正常工作条件的压力敏感控制器。
1压力切断器可能有自动复位型或人工复位型；：般情况下，人工压力切断器将提供2型动作；2
3压力切断器可以有一个可调节的止动键，由控制器制造厂或安装者整定。2.3有关控制功能的术语
该条增加下述条款：
2.3.101压力介质 pressure medium用以传递压力到压敏元件的介质。注：在本标准中所用的介质是气体或液体。2.3.102压力差differential pressure系统中两点间的压力之差。
注：例如孔的上游侧和下游侧之间的静态压力差。2.3.103操作差operating differential操作压力的上限和下限之差。
2.3.104可调差adjustable differential是在额定范围内，通过人工起动机构的调节来改变操作差的能力。2.3.105固定差fixed differential制造厂设定的、不能改变的操作差。2.3.106最大工作压力maximumworking pressure是制造厂规定的、控制器可以调整的最大限度或系统的最大工作压力。2.8有关控制部件的术语
该条增加下述条款：
2.8.101排气限制措施
vent limiting means
是限制空气从隔膜腔的大气室出来或进去的措施。2.8.102 气孔 vent
控制器工作时，排出或吸进空气过程中，从隔膜一面到另一面开的孔。3般要求
GB/T14536.1中的该章，均适用。270

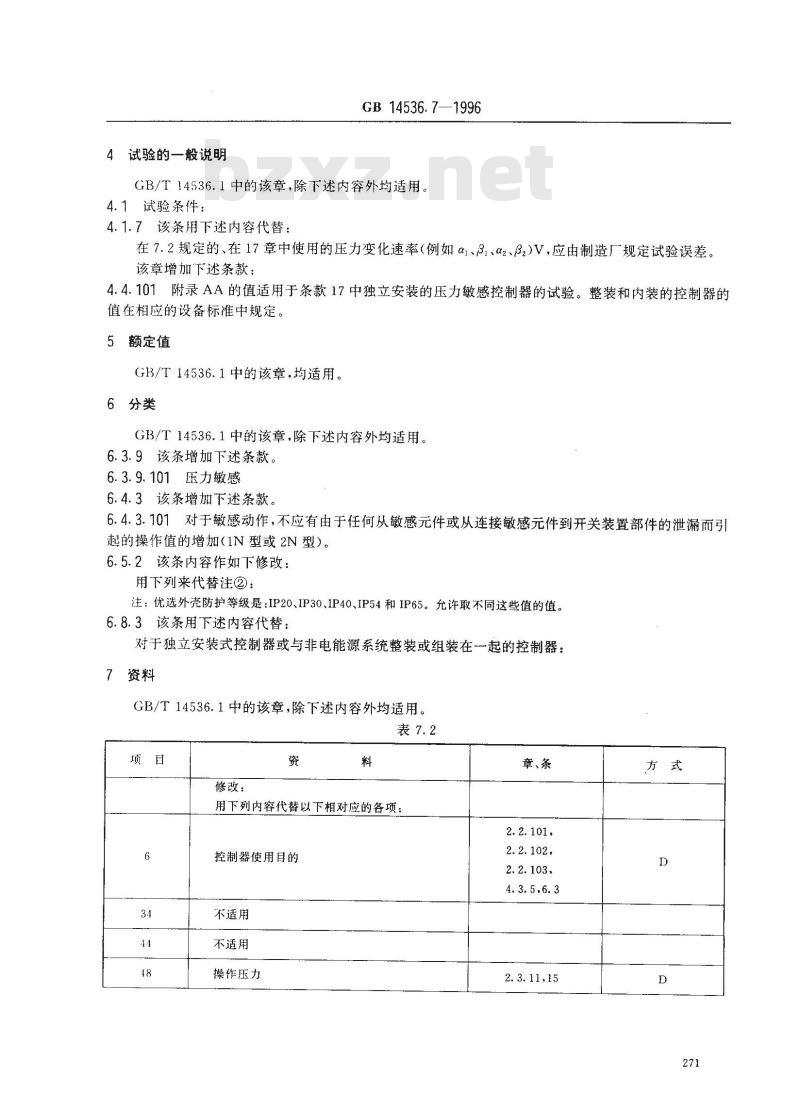

试验的一般说明
GB 14536. 7—1996
GB/T14536.1中的该章，除下述内容外均适用。4.1试验条件：
4.1.7该条用下述内容代替：
在7.2规定的、在17章中使用的压力变化速率（例如α1、β1、α2、β,)V,应由制造厂规定试验误差。该章增加下述条款：
4.4.101附录AA的值适用于条款17中独立安装的压力敏感控制器的试验。整装和内装的控制器的值在相应的设备标准中规定。
5额定值
GB/T14536.1中的该章，均适用。6分类
GB/T14536.1中的该章，除下述内容外均适用。6.3.9该条增加下述条款。
6.3.9.101压力敏感
6.4.3该条增加下述条款。
6.4.3.101对于敏感动作，不应有由于任何从敏感元件或从连接敏感元件到开关装置部件的泄漏而引起的操作值的增加（1N型或2N型）。6.5.2该条内容作如下修改：
用下列来代替注②：
注：优选外壳防护等级是：IP20、IP30、IP40、IP54和IP65。允许取不同这些值的值。6.8.3该条用下述内容代替：
对于独立安装式控制器或与非电能源系统整装或组装在一起的控制器：资料
GB/T14536.1中的该章，除下述内容外均适用。表7.2
修改：
用下列内容代替以下相对应的各项：控制器使用目的
不适用
不适用
操作压力
章、条
2.2.101，
2.2.102，
2.2.103，
4.3.5,6.3
2.3.11,15
8防触电保护
增加下列项目：
传递压力的介质
操作偏差
最大工作压力
GB/T14536.1中的该章，均适用。9接地保护措施
GB/T14536.1中的该章，均适用。10端子和端头
GB14536.7.-1996
表7.2（完）
GB/T14536.1中的该章，除下述内容外均适用。10.1连接外部铜导线的端子和端头10.1.1.1注：不适用。
10.1.4该条增加下述内容：
章、条
注：在加拿大和美国，工作在50V以上的控制器，应提供适当的连接固定布线的端子或引线，这些端子或引线的额定电流不应小于：
固定的空间加热设备额定电流的1.25倍；单相电动机的满载额定电流的1.25倍；满载电动机电流与1.25倍固定空间加热设备负载所组成的合成负载的1.25倍；最大电动机满载电流加上其他负载的满载电流的1.25倍；其他负载的1.0倍。
该条增加下述条款：
10.1.101当用引线连接到固定布线时，引线截面不应小于0.75mm2，并且绝缘厚度不小于0.6mm，从控制器到引线端部的最小长度应为450mm如果引线被搭接到控制器外壳的固定布线（如通过接在连接器上），其长度至少为150mm。注：l：在美国，引线截面应不小于0.82mm2而且至少应有0.8mm厚的绝缘，并有0.8mm的热塑护套。对于这样的引线，不应使引线与螺纹端子直接连接和搭接在同一单元中。除非使得螺纹结构对于外部导线的直接连接是无用的。
如果1)引线在连接端是绝缘的，2)预定使用的引线清楚地标在装置上，则不必使螺纹端子结构无用。接到接片结构的引线，应有防止由端子产生的应力的措施。10.1.102引线应配有Z型接法应力消除装置，以防止机械应力传递到端子接线盒或内部布线上。是否合格，通过观察和施加44N拉力达1min的试验来检查。在拉力试验时引线不应损坏；而试验后，不应有沿长度方向超过2mm的窜位。爬电距离和电气间隙不应减小到20章的规定值以下。10.2该条增加下述内容：
采用说明：
，我[国不采用,
GB14536.7-.1996
110.2的要求还适用于预定用来连接设备外部的内部布线的控制器端子和端头；210.2的要求适用十专门设计用于连接如IS）4400和IS）69521\中的规定的插头连接器的端和端头。310.2的要求适用于专门设计用于连接控制负载的端子和端头。11结构要求
GB/T14536.1中的该章，除下述内容外均适用。11.4动作
该条增加下述条款：
11.4.1012N型
2N型动作应设计成在敏感元件或在敏感元件与开关装置之间的任何部件出现泄漏的情况下，在超过标称的操作压力和漂移的总和之前完成断开。通过下列试验检查是否合格。
2N型控制器的操作压力应按GB/T14536.1中的15章规定的条件测量。如果控制器有整定装置，应将其整定到最高值。
进行测量之后，在敏感元件上人工地加工一个孔，重复进行操作压力的测量。在规定的值之外不允许有正向漂移。注：试验可以通过物理操作模型的理论计算获得。可以采用单独的护套或套管保护敏感元件来满足18章的要求。11.4.102如果流体的损失会引起控制器触头保持闭合，或者泄漏会使得漂移超出最大操作值或最小操作值，压力敏感控制器的敏感元件应符合下列要求：当如图11.4.102所示的冲击工具0.61m的高度垂直跌落到敏感元件上时，跌落时尖端对准敏感光件，敏感元件不应损坏，也不允许其中的液体泄漏，注：如果敏感元件备有单独的套或套管，在上述试验期间应保持原状。(a2)
材料：CRS(冷轧钢)锐边倒圆，I.尺寸的确定使其总重量达到0.454kg。图11.4.102冲击工具
11.6该条增加下述内容：
注：对安装独立控制器的要求正在考虑中。1）我国日前尚未制定这-标准，本标准直接引用IS0）4400--1985《流体动力系统和组件-一三插销播头连接器性能和要求》和ISC6952--1989《流体动力系统和组件—带接地插套的二插销插头连接器—·-性能和要求》。并燕荐使用北京机械工业自动化研究所的译文。273
11.11安装，保养和维修的要求
该条增加下述条款：
GB 14536. 7--1996
11.11.101与膜片接触的金属部件不应有任何尖锐的毛刺、突出物或可能会擦伤、磨坏膜片的类似物。是否合格，通过17章试验前后的观察莱检查。11.11.102操作弹簧应保护和安装好，防止擦伤、弯曲、卷曲或互相干扰其运动。是否合格由17章试验前后的观察来检查。11.11.103封闭液体的部件或操作部件，如果它失效会引起危险气体或液体泄漏或妨碍控制器功能的，应由熔点（固体温度）不低于510℃、而且在240C时的拉伸强度不小于68.9MPa的金属材料制成。此部件不应有压陷、变形、熔化、氧化或在此后其他试验期间不得泄漏液体。是否合格，通过观察和17章的试验检查。其他试验在考虑之中。
11.11.104如果部件的损坏会引起可燃性流体泄漏，或引起控制失灵，这些部件包括外壳、毛细管球、液体腔、波纹管或膜盒等，应能耐受正常工作时所接触到的大气的腐蚀和所接触的液体的侵蚀。注：含铜小于81%和含锌大于9%的铜合金被认为是不耐燃油腐蚀的。11.11.105弹性膜盒、波纹管或类似结构构成的可燃气体或液体的密封结构控制器，应在膜盒或波纹管的周围有外壳包封住，以避免方一膜盒或波纹管损坏时，气体或液体外泄，或者用可将气体或液体排出室外的通风管或导管。
11.11.106设计用于监测1.00mm2/s-~600mm2/s燃油压力的控制器，如果三个试样在经受100000周期耐久性试验后，无泄露迹象，耐久性试验之后，试样经受4倍最大工作压力的静水试验，控制器应满足下列之：
a）如果有泄漏物从破损的元件中排到控制器外壳内，而且这些泄漏物在进入导管连接孔之前就排到控制器外部，则纹管、弹性金属管、膜盒或类似元件，由不锈钢或其耐腐蚀性相当于A级的材料制成。或者b）如果从破损元件排出的泄漏物仅排到控制器外壳外部，那么波纹管、弹性金属管、膜盒或类似物应由不锈钢材料或耐腐蚀性相当于B级的材料制成。合适的 A级和B级材料见附录BB。注：1 mm*/s=1 Centistoke(厘司)在考虑之中。
该章增加下述条款：
11.101操作机械的结构要求
11.101.1如果用螺钉和螺母将操作部件固定到运动部件上时，应用铆接或用其他方式锁定。11.101.2人工开关的操作机构不得使部件损坏。11.101.3操作部件应由绝缘套管或固定其位置的方法与接到控制器的导线分离，应避免导线影响操作部件的运动。
是否符合11.101.1～11.101.3的要求，通过观察检查。11.102在最大操作压力值之上或最小操作压力值之下，压力切断器不得复位或有手动复位的可能性。11.103有人工复位装置的压力切断器应能自由切断。是否符合11.102和11.103的要求，通过观察检查12防潮和防尘
GB/T14536.1中的该章，除下述内容外均适用。12.1.1该条增加下述内容：
本条试验不用于考核控制器和设备之间的密封性能。274
13电气强度和绝缘电阻
GB/T14536.1中的该章，均适用。14发热
GB/T14536.1中的该章，均适用。15制造偏差和漂移
GB 14536. 7--1996
GB/T14536.1中的该章，除下述内容外均适用。15.1该条增加下述条款：
15.1.101对于限压器，2型动作的压力切断器和2型动作的、用于制冷液体的压力操作控制器，制造偏差和漂移值，应符合控制器制造厂的规定。15.4该条用下述内容代替：
操作压力如7.2规定的那样。所允许的偏差和漂移不适用于故意超过最大操作压力的目的。15.5.5该条增加下述条款：
15.5.5.101对于有由使用者设定的设定点的控制器，初始压力应在最大设定点和最小设定点上确定，还在最大和最小之间的靠近中位的设定点上确定。对于这样的控制器，15.5规定的最大操作偏差适用于最大设定点。根据最大设定点确定的5%刻度的误差可适用于最小设定点和中位的整定点。这种刻度误差可能附加到最大操作偏差。将控制器接到空气或水压力源上，接法和预定的使用相一致。建立一一个压力值，使其在操作压力（最大、最小或中间值)25%范围内，然后使压力以每分钟10%的速度增加或减少，但在任何情况下变化速度不应超过60Pa/s。
初始试验和17章的耐久试验后的最后的试验条件和试验设备应相同。16环境应力
GB/T14536.1中的该章,均适用。17耐久性
GB/T14536.1中的该章，除下述内容外均适用。17.1.2.1该条用下述内容代替：是否符合17.1.1和17.1.2的要求，按17.16的试验检查。17.1.3.2该条增加下述内容：
17章规定的试验要在最大工作压力下进行。17.16专门用途控制器的试验
该条增加下述条款：
17.16.101压力操作控制器
17.1~～17.5适用。
17.6不适用。
17.7和17.8适用。
17.9适用，但只适用于慢接通、慢断开的自动动作17.10~～~17.13适用，但只适用于有人工动作（包括提供给使用者设定的起动措施）的压力操作控制器。
17. 11 适用。
17.15不适用。
17.16.102限压器
17.1~17.5适用。
17.6 不适用。
GB 14536. 7---1996
17.7和17.8适用，但是要求由起动获得复位的情况除外。其起动应按17.4规定为快速起动，只要机构允许就尽可能快，或按7.2的制造厂的规定。17.9适用，但仅适用于慢接通慢断开自动动作，所使用的条件与17.16.101为17.7和17.8规定的人工复位条件相同。
17.10~17.13适用，但仪适用于有人工动作（包括提供给使用者设定的起动措施）限压控制器17.10～17.13不适用于在17.7到17.9的自动试验期时要试验的正常复位的人工动作。如果在这些自动动作试验期间，限压控制器还没有进行试验的其他人工动作，那么17.10到17.13对这些人工动作是适用的。
17.14 不适用。
17. 15 不适用。
17.16.103压力切断器
17. 1 ~17. 5 适用。
17.6适用于1M或2M动作，“X”的值尽可能小。17.7和17.8适用，但需要由起动获得的复位操作的除外，其起动应按17，4为快速规定的速度进行，只要机构允许。或按7.2中制造厂的规定17.9适用，但仅用于慢接通慢断开的自动作用，所使用的条件和17.16.102为17.7和17.8规定的人工复位条件相同。
17.10～17.13不适用在17.7~～17.9的自动试验时已经试验的正常复位人工动作。如果在这些自动动作试验期间，压力切断器还没有进行试验的其他人工动作，那么17.10～17.13适用。17.14适用。
17.15 不适用。
18机械强度
GB/T14536.1中的该章，除下述内容外均适用。该章增加下述条款：
18.101介质的泄漏
当限压器或压力切断器中要经受所监测的流体压力的部件，在空气或氮的压力为控制器最大工作压力1.5倍下试验时，这些部件的介质外漏的速率不得超过200cm/h。为了检查是否符合要求，将控制器连接到能以规定的压力提供清洁空气或氮气的系统中，将对于控制器的操作不重要的开口密封。将空气或氮气引入并使其保持在规定的试验压力下，薄膜元件处于正常使用情况下，使其两面经受压力。将试验压力慢慢地施加在薄膜两侧。不要突然加压，以避免薄膜受压过度。
用仪器来检测液体泄漏，该仪器应能准确指示试验液体200cm3/h的流速。最大工作压力35kPa的控制器，当含液体的部件浸在25mm深的水中达10s时，在试验压力下，如没有气泡指示有泄漏情况发生·就认为符合上述要求。
有薄膜、波纹管时，为满足11.11.105的要求，在控制器的最大工作压力下，不允许以超过下列规定的速度泄漏和通过无螺纹的通风孔或圆脚销、管脚、连接处泄漏到外壳以外。a）对于与比重小于1.0的燃气一起使用的控制器，0.64比重气体的泄漏速率不得超过0.3m/h；注：在某些国家，泄速率是70L/h。276
GB14536.71996
b）对于与液化石油气-起使用的控制器，比重为1.53的气体泄漏速率不得超过0.014m/h；注：在某些国家，泄漏速率是70L/h。c）对于与可燃性液体，如汽油、煤油和其他热扩散小于1.2mm2/s的燃料油一起使用的控制器，水的泄漏速率不得超过0.001m2/h；d）对于与热扩散率大于1.2mm2/s最轻级燃料油一起使用的控制器，在水中的泄漏率不得超过0.002m/h;
注：考虑之中。
18.102零件的强度（水压的）
18.102.1对于采用布尔登管、软金属波纹管或薄膜等、没有外壳的额定压力为2000kPa或更大的压敏控制器，应经受等于控制器最大额定工作压力四倍的水压试验1min而不爆裂。受试的控制器，应接在水压泵上灌水排除空气。使压力慢慢地升到所需要的值。试验期间，如果泄漏不是发生在所需试验压力的50%以下，而试验能够继续进行到4倍最大额定工作压力时，垫圈或配合处的泄漏是允许的。18.102.2对于将布尔登管、弹性金属波纹管或膜盒部件，部件装配个外壳内的压敏控制器，应符合18.102.1的外壳的要求，或应：一经受两倍最大额定工作压力的水压试验1min而没有可见的泄漏，而且经受四倍最大工作压力试验1min或如果四倍的压力会损坏设备，至少要经受三倍最大额定压力。而且能表明外壳能缓和最大额定压力四倍的压力，而没有危害周围的人或环境的任何的损坏或表明能承受这一试验压力。
本试验按18.102.1进行。
18.102.3限压器或压力切断器，应能经受住等于四倍最大额定工作压力的水压力达1min而不损坏。使受试控制器充水排除空气并接到水泵上。使压力慢慢地增加到所需的试验压力。19螺纹部件及连接
GB/T14536.1中的该章，均适用。20爬电距离、电气间隙和穿通绝缘的距离GB/T14536.1中的该章，均适用。21耐热、耐燃和耐漏电起痕
GB/T14536.1中的该章，均适用。22耐腐蚀性
GB/T14536.1中的该章，均适用。23无线电干扰的抑制
GB/T14536.1中的该章，均适用。24分立组件
GB/T14536.1中的该章，除下述内容外均适用。24.2该条用下述内容代替：免费标准bzxz.net
对于其他分立组件，如果其使用的条件符合有关国家标准对这分立组件的规定，除非本标准另有规定，不需要进行其他试验。
GB14536.71996
注：没有进行国家标准相应标准试验的元件，除安全隔离变压器以外，要按本标准规定的试验检查。正常操作
见附录H。
在电源干扰下的操作
见附录H。
非正常操作
见附录H。
