【国家标准(GB)】 家用和类似用途电自动控制器 电动机用起动继电器的特殊要求

GB14536.11--1996

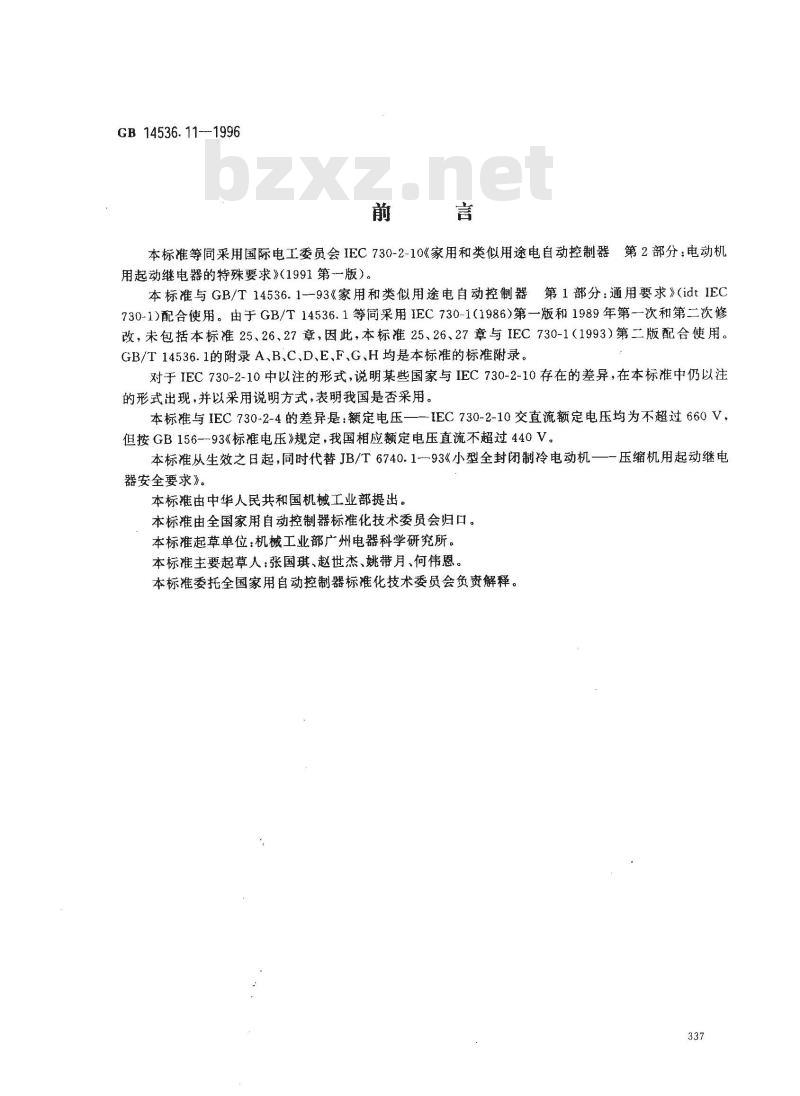

本标准等同采用国际电工委员会IEC730-2-10《家用和类似用途电自动控制器第2部分：电动机用起动继电器的特殊要求》（1991第版）。本标准与GB/T14536.1--93《家用和类似用途电自动控制器第1部分：通用要求》(idtIEC730-1)配合使用。由于GB/T14536.1等同采用IEC730-1(1986第一版和1989年第一次和第二次修改，未包括本标准25、26、27章，因此，本标准25、26、27章与IEC730-1（1993）第二版配合使用。GB/T 14536.1的附录 A、B、C、D、E、F、G、H 均是本标准的标准附录。对于IEC730-2-10中以注的形式，说明某些国家与IEC730-2-10存在的差异，在本标准中仍以注的形式出现，并以采用说明方式，表明我国是否采用。本标准与IEC730-2-4的差异是：额定电压一-IEC730-2-10交直流额定电压均为不超过660V，但按GB156-93《标准电压》规定，我国相应额定电压直流不超过440V。本标准从生效之日起，同时代替JB/T6740.1-93《小型全封闭制冷电动机—-压缩机用起动继电器安全要求》。
本标由中华人民共和国机械工业部提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准起草单位：机械工业部广州电器科学研究所。本标准主要起草人：张国琪、赵世杰、姚带月、何伟恩。本标准委托全国家用自动控制器标准化技术委员会负责解释。337
GB 14536. 11--1996

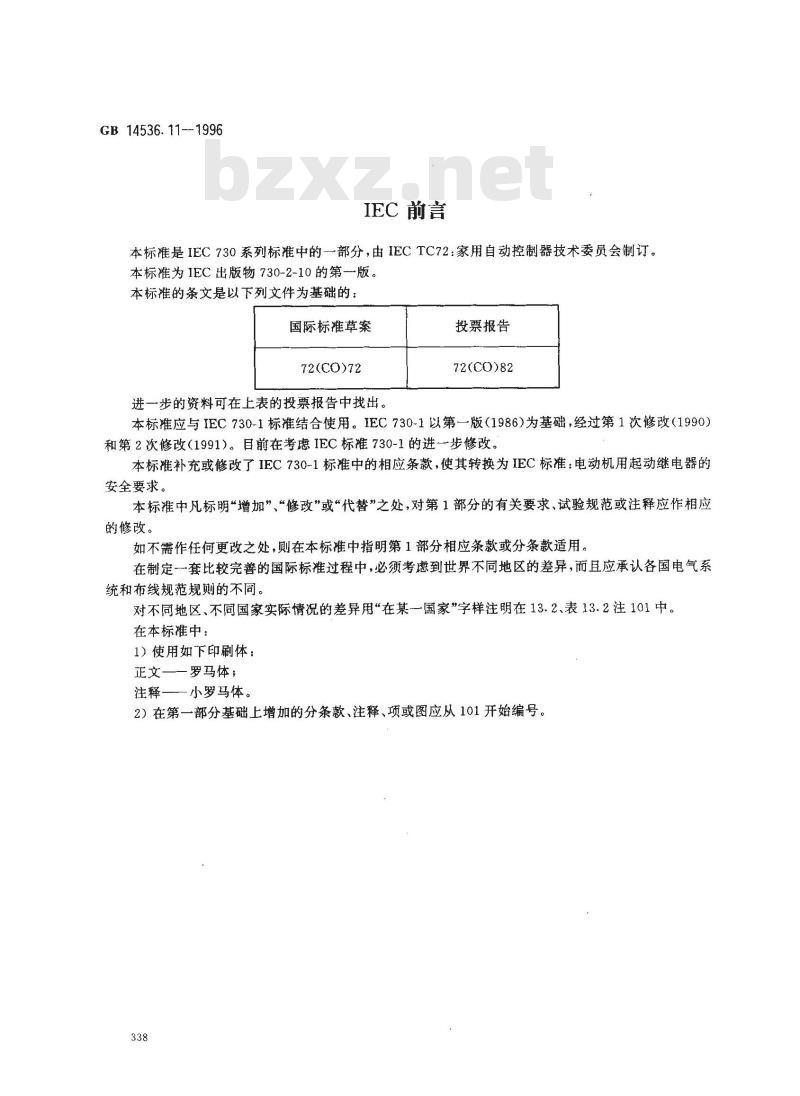

IEC 前言
本标准是IEC730系列标准中的一部分，由IECTC72：家用自动控制器技术委员会制订。本标准为IEC出版物730-2-10的第版。本标准的条文是以下列文件为基础的：国际标准草案
72(CO)72
进一步的资料可在上表的投票报告中找出。投票报告
72(CO)82
本标准应与IEC730-1标准结合使用。IEC730-1以第一版（1986)为基础，经过第1次修改（1990)和第2次修改（1991）。目前在考虑IEC标准730-1的进一步修改。本标准补充或修改了IEC730-1标准中的相应条款，使其转换为IEC标准：电动机用起动继电器的安全要求。
本标准中凡标明“增加”、“修改”或“代替”之处，对第1部分的有关要求、试验规范或注释应作相应的修改。
如不需作任何更改之处，则在本标准中指明第1部分相应条款或分条款适用。在制定一套比较完善的国际标准过程中，必须考虑到世界不同地区的差异，而且应承认各国电气系统和布线规范规则的不同。
对不同地区、不同国家实际情况的差异用“在某一国家”字样注明在13.2、表13.2注101中。在本标准中：
1）使用如下印刷体：
正文一一罗马体；
注释——小罗马体。
2）在第一部分基础上增加的分条款、注释、项或图应从101开始编号。338

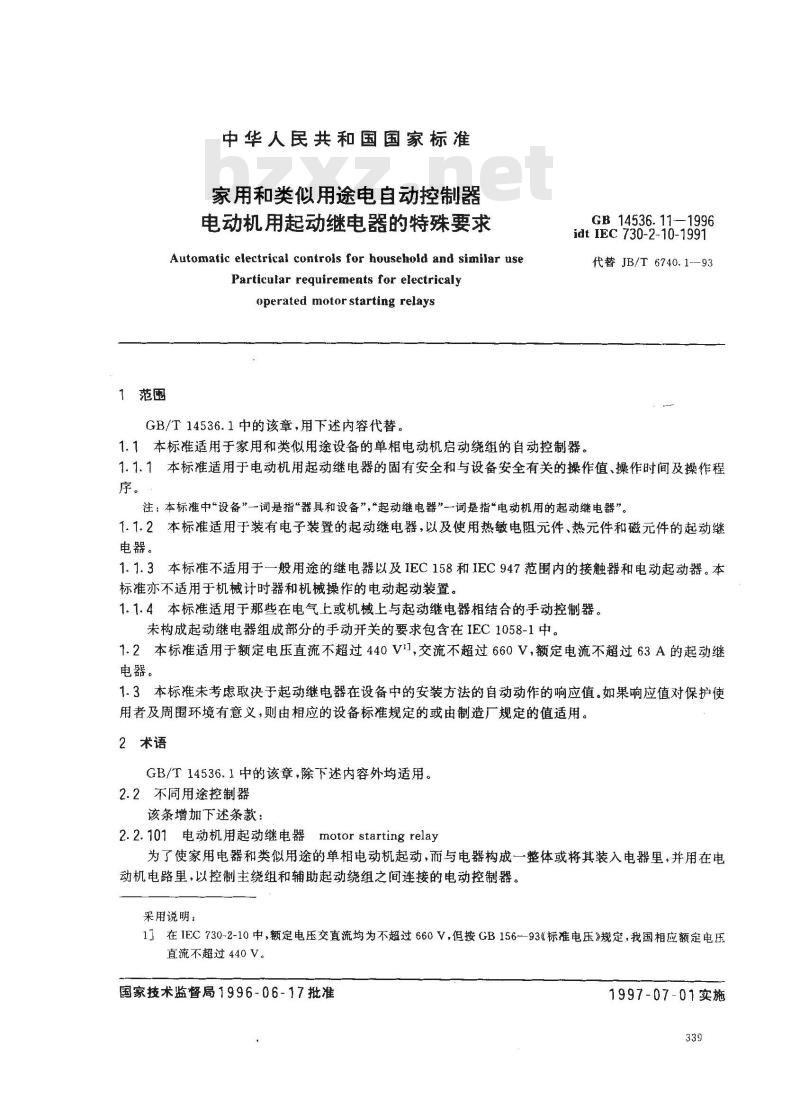

1范图
中华人民共和国国家标准
家用和类似用途电自动控制器
电动机用起动继电器的特殊要求Automatic electrical controis for household and similar nseParticular requirements for electricalyoperated motor starting relaysGB/T14536.1中的该章，用下述内容代替。GB 14536. 11—1996
idt IEC 730-2-10-1991
代替JB/T 6740.1--93
1.1本标准适用于家用和类似用途设备的单相电动机启动绕组的自动控制器。1.1.1本标准适用于电动机用起动继电器的固有安全和与设备安全有关的操作值、操作时间及操作程序。
注：本标准中“设备”一词是指“器具和设备”，起动继电器”一词是指“电动机用的起动继电器”。1.1.2本标准适用于装有电子装置的起动继电器，以及使用热敏电阻元件、热元件和磁元件的起动继电器。
1.1.3本标准不适用于一般用途的继电器以及IEC158和IEC947范围内的接触器和电动起动器。本标准亦不适用于机械计时器和机械操作的电动起动装置。1.1.4本标准适用于那些在电气上或机械上与起动继电器相结合的手动控制器。未构成起动继电器组成部分的手动开关的要求包含在IEC1058-1中。1.2本标准适用于额定电压直流不超过440V1交流不超过660V，额定电流不超过63A的起动继电器。
1.3本标准未考虑取决于起动继电器在设备中的安装方法的自动动作的响应值。如果响应值对保护使用者及周围环境有意义，则由相应的设备标准规定的或由制造厂规定的值适用。2术语
GB/T14536.1中的该章，除下述内容外均适用。2.2不同用途控制器
该条增加下述条款：
2.2.101电动机用起动继电器
motor starting relay
为了使家用电器和类似用途的单相电动机起动，而与电器构成一整体或将其装入电器里，并用在电动机电路里，以控制主绕组和辅助起动绕组之间连接的电动控制器。采用说明：
1］在IEC730-2-10中，额定电压交直流均为不超过660V，但按GB156--93《标准电压》规定，我国相应额定电压直流不超过440V。
国家技术监督局1996-06-17批准1997-07-01实施
GB 14536. 11-

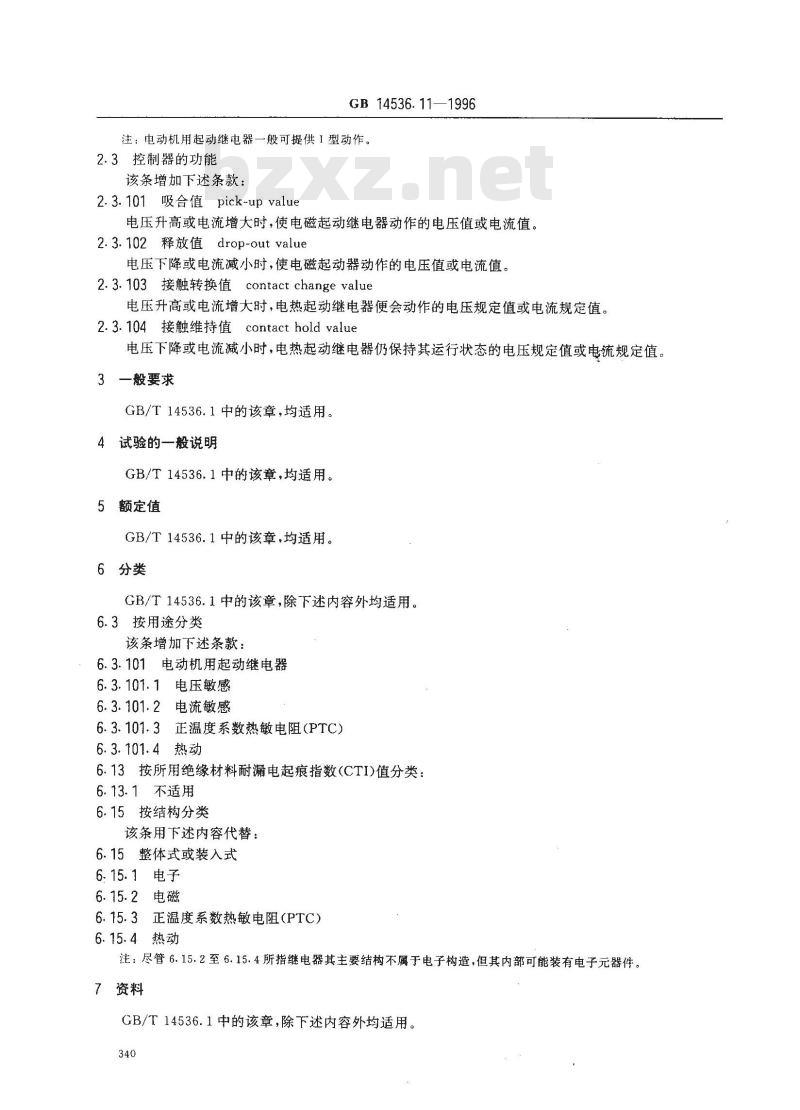

注：电动机用起动继电器一般可提供1型动作。2.3控制器的功能
该条增加下述条款：
2.3.101吸合值pick-up value
电压升高或电流增大时，使电磁起动继电器动作的电压值或电流值。2.3.102释放值drop-out value
电压下降或电流减小时，使电磁起动器动作的电压值或电流值。2.3.103接触转换值contact change value电压升高或电流增大时，电热起动继电器便会动作的电压规定值或电流规定值。2.3.104接触维持值contact hold value电压下降或电流减小时，电热起动继电器仍保持其运行状态的电压规定值或电流规定值。3一般要求
GB/T14536.1中的该章，均适用。4试验的一般说明
GB/T14536.1中的该章，均适用。5额定值
GB/T14536.1中的该章，均适用。6分类
GB/T14536.1中的该章，除下述内容外均适用。6.3按用途分类
该条增加下述条款：
6.3.101电动机用起动继电器
6.3.101.1电压敏感
6.3.101.2电流敏感
6.3.101.3正温度系数热敏电阻(PTC)6.3.101.4热动
6.13按所用绝缘材料耐漏电起痕指数(CTI)值分类：6.13.1不适用
6.15按结构分类
该条用下述内容代替：
6.15整体式或装入式
6.15.1电子
6.15.2电磁
6.15.3正温度系数热敏电阻(PTC)6.15.4热动
注：尽管6.15.2至6.15.4所指继电器其主要结构不属于电子构造，但其内部可能装有电子元器件。7资料
GB/T14536.1中的该章，除下述内容外均适用。340
8防触电保护
增加下列项目：
吸合值
释放值
接触转换值
接触维持值
B/T14536.1中的该章，均适用。9接地保护措施
GB/T14536.1中的该章，均适用。10端子和端头
GB/T14536.1中的该章，均适用。结构要求
GB/T14536.1中的该章，均适用。12防潮及防尘
CB/T14536.1中的该章，均适用。13电气强度和绝缘电阻
GB 14536.11—1996
GB/T14536.1中的该章，除下述内容外均适用。表13.2增加如下的注：
14发热
在加拿大和美国，采用其他的试验电压，GB/T14536.1中的该章，除下述内容外均适用。14.4.3.1不适用。
14.4.3.2不适用。
制造偏差和漂移
GB/T14536.1中的该章，均适用。采用说明：
11我困不采用。
章、条
16环境应力
GB/T14536.1中的该章，均适用。17耐久性
GB 14536.11--1996
GB/T14536.1中的该章，除下述内容外均适用。17.9至17.13不适用。
17.15不适用。
18机械强度
GB/T14536.1中的该章,均适用。19螺纹部件及其连接
GB/T14536.1中的该章，均适用。20爬电距离、电气间隙和穿通绝缘距离GB/T14536.1中的该章，均适用。21耐热、耐燃和耐漏电起瘦
GB/T14536.1中的该章，均适用。22耐腐蚀性
GB/T14536.1中的该章，均适用。23无线电干扰的抑制
GB/T14536.1中的该章，均适用。24分立组件
(在考虑中)。
25正常操作
见附录H。bzxZ.net
26在电源干扰、磁干扰和电磁干扰下的揉作见附录H。
27非正常操作
参见附录H。
GB14536.11—1996
GB/T14536.1中的附录,除下述内容外均适用。录
附录H
（标准的附录）
电子控制器的要求
耐久性
附录H的本条款，除下述内容外均适用。H17.1.4.2热循环试验
a）用下述内容代替：
，试验持续时间为18d。
6在电源干扰、磁干扰和电磁干扰下的操作H26
注：在考虑中。
