【国家标准(GB)】 家用和类似用途电自动控制器 湿度敏感控制器的特殊要求

GB14536.15—1999

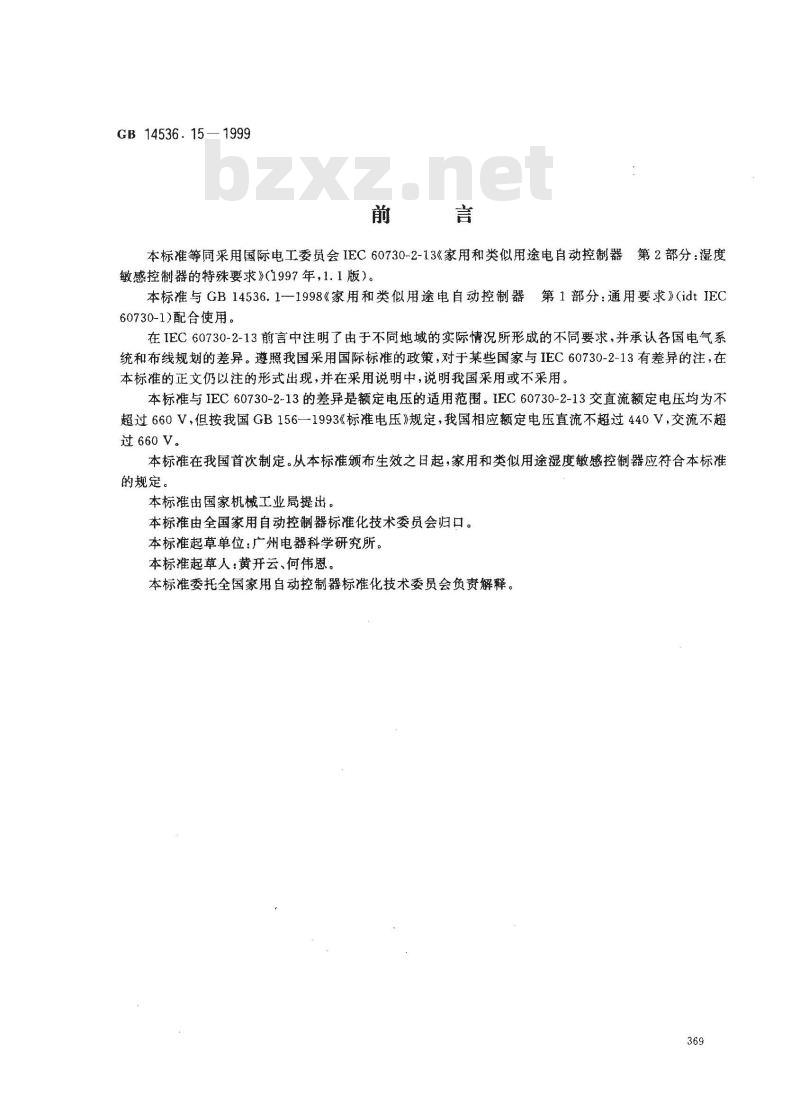

本标准等同采用国际电工委员会IEC60730-2-13《家用和类似用途电自动控制器第2部分：湿度敏感控制器的特殊要求》（1997年，1.1版）。本标准与GB14536.1一1998《家用和类似用途电自动控制器第1部分：通用要求》(idtIEC60730-1)配合使用。
在IEC60730-2-13前言中注明了由于不同地域的实际情况所形成的不同要求，并承认各国电气系统和布线规划的差异。遵照我国采用国际标准的政策，对于某些国家与IEC60730-2-13有差异的注，在本标准的正文仍以注的形式出现，并在采用说明中，说明我国采用或不采用。本标准与IEC60730-2-13的差异是额定电压的适用范围。IEC60730~2-13交直流额定电压均为不超过660V，但按我国GB156—1993《标准电压》规定，我国相应额定电压直流不超过440V，交流不超过660V。
本标准在我国首次制定。从本标准颁布生效之日起，家用和类似用途湿度敏感控制器应符合本标准的规定。
本标准由国家机械工业局提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准起草单位：广州电器科学研究所。本标准起草人：黄开云、何伟恩。本标准委托全国家用自动控制器标准化技术委员会负责解释。369
GB14536.15—1999

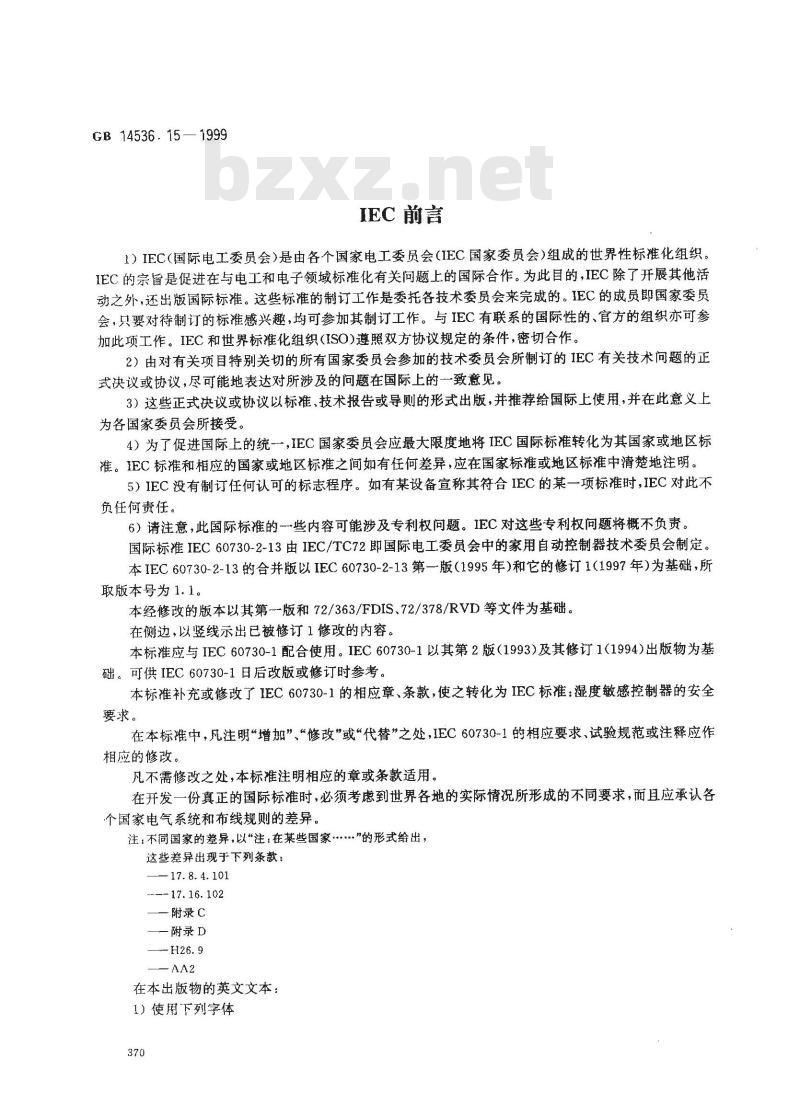

IEC 前言
1）IEC（国际电工委员会）是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是促进在与电工和电子领域标准化有关问题上的国际合作。为此目的，IEC除了开展其他活动之外，还出版国际标准。这些标准的制订工作是委托各技术委员会来完成的。IEC的成员即国家委员会，只要对待制订的标准感兴趣，均可参加其制订工作。与IEC有联系的国际性的、官方的组织亦可参加此项工作。IEC和世界标准化组织(ISO)遵照双方协议规定的条件，密切合作。2）由对有关项目特别关切的所有国家委员会参加的技术委员会所制订的IEC有关技术问题的正式决议或协议，尽可能地表达对所涉及的问题在国际上的一致意见。3）这些正式决议或协议以标准、技术报告或导则的形式出版，并推荐给国际上使用，并在此意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC国家委员会应最大限度地将IEC国际标准转化为其国家或地区标准。IEC标推和相应的国家或地区标准之间如有任何差昇，应在国家标推或地区标准中清楚地注明。5）IEC没有制订任何认可的标志程序。如有某设备宣称其符合IEC的某一项标准时，IEC对此不负任何责任
6）请注意，此国际标准的一些内容可能涉及专利权问题。IEC对这些专利权问题将概不负责。国际标准IEC60730-2-13由IEC/TC72即国际电工委员会中的家用自动控制器技术委员会制定。本IEC60730-2-13的合并版以IEC60730-2-13第一版（1995年）和它的修订1（1997年）为基础，所取版本号为1.1。
本经修改的版本以其第-版和72/363/FDIS、72/378/RVD等文件为基础。在侧边，以竖线示出已被修订1修改的内容。本标准应与IEC60730-1配合使用。IEC60730-1以其第2版（1993)及其修订1(1994)出版物为基础。可供IEC60730~1日后改版或修订时参考。本标准补充或修改了IEC60730-1的相应章、条款，使之转化为IEC标准：湿度敏感控制器的安全要求。
在本标准中，凡注明“增加”、“修改”或“代替”之处，IEC60730-1的相应要求、试验规范或注释应作相应的修改。
凡不需修改之处，本标准注明相应的章或条款适用。在开发一份真正的国际标准时，必须考虑到世界各地的实际情况所形成的不同要求，而且应承认各个国家电气系统和布线规则的差异注：不同国家的差异，以“注；在某些国家…”的形式给出，这些差异出现于下列条款：
17. 8. 4. 101
--- 17. 16. 102
—附录 C
——附录 D
—-H26. 9
在本出版物的英文文本：
1）使用下列字体
GB14536.15—1999

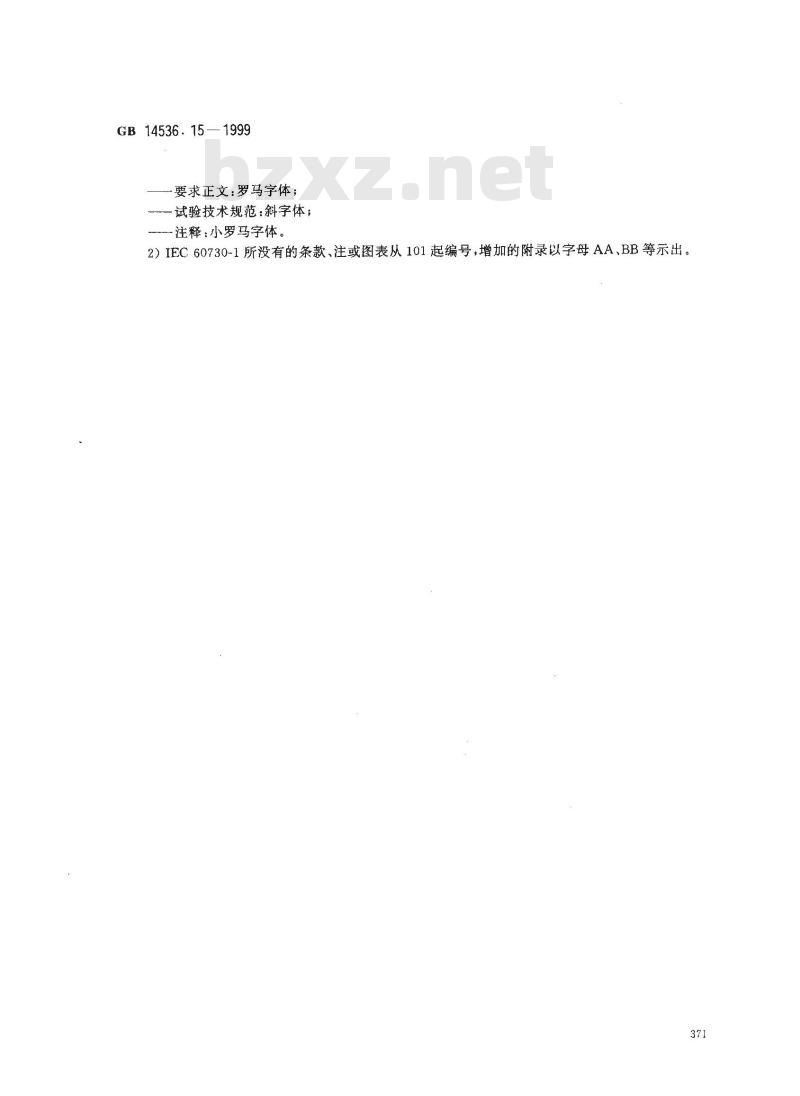

-要求正文：罗马字体；www.bzxz.net
试验技术规范：斜字体；
注释：小罗马字体。
2）IEC60730-1所没有的条款、注或图表从101起编号，增加的附录以字母AA、BB等示出。371

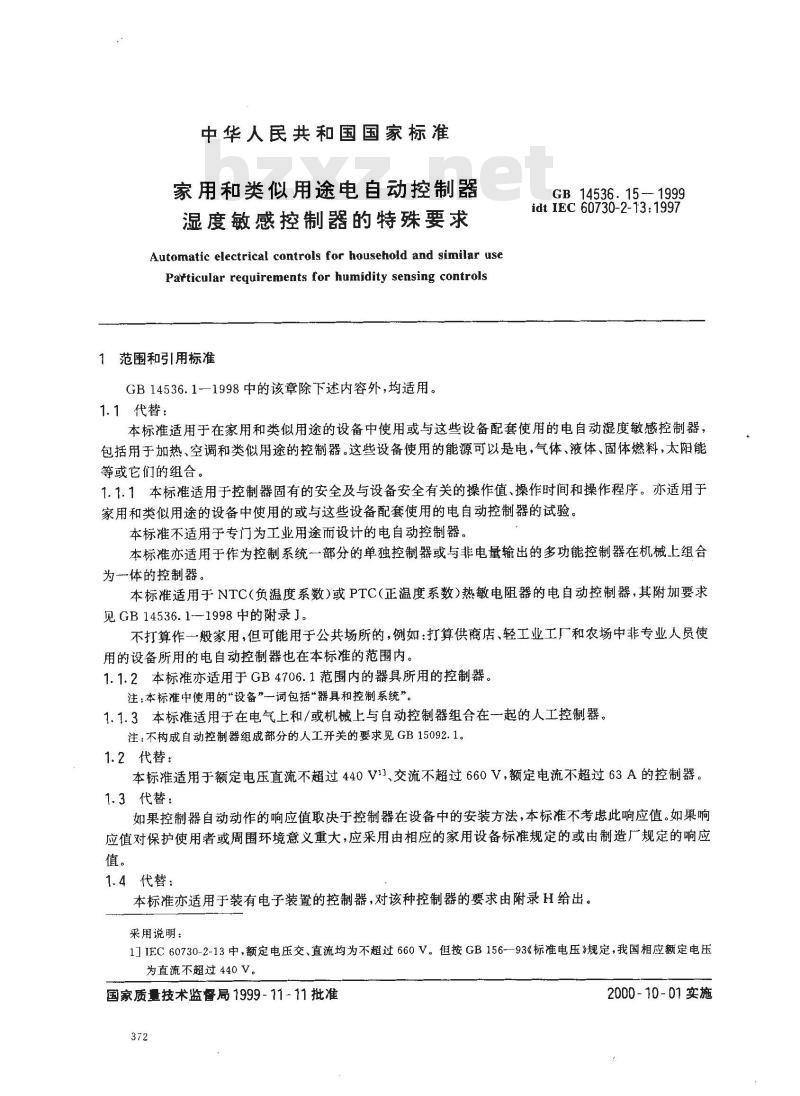

中华人民共和国国家标准
家用和类似用途电自动控制器
湿度敏感控制器的特殊要求
Automatic electrical controls for household and similar useParticular requirements for humidity sensing controls1范围和引用标准
GB14536.1—1998中的该章除下述内容外，均适用。1.1代替：
GB14536.15--1999
idt IEC 60730-2-13:1997
本标准适用于在家用和类似用途的设备中使用或与这些设备配套使用的电自动湿度敏感控制器，包括用于加热、空调和类似用途的控制器。这些设备使用的能源可以是电，气体、液体、固体燃料，太阳能等或它们的组合。
1.1.1本标准适用于控制器固有的安全及与设备安全有关的操作值、操作时间和操作程序。亦适用于家用和类似用途的设备中使用的或与这些设备配套使用的电自动控制器的试验。本标准不适用于专门为工业用途而设计的电自动控制器。本标准亦适用于作为控制系统一部分的单独控制器或与非电量输出的多功能控制器在机械上组合为一体的控制器。
本标准适用于NTC（负温度系数）或PTC(正温度系数）热敏电阻器的电自动控制器，其附加要求见GB14536.1—1998中的附录J。不打算作一般家用，但可能用于公共场所的，例如：打算供商店、轻工业工厂和农场中非专业人员使用的设备所用的电自动控制器也在本标准的范围内。1.1.2本标准亦适用于GB4706.1范围内的器具所用的控制器。注：本标推中使用的“设备”一词包括“器具和控制系统”。1.1.3本标准适用于在电气上和/或机械上与自动控制器组合在一起的人工控制器。注：不构成自动控制器组成部分的人工开关的要求见GB15092.1。1.2代替：
本标准适用于额定电压直流不超过440V13、交流不超过660V，额定电流不超过63A的控制器。1.3代替：
如果控制器自动动作的响应值取决于控制器在设备中的安装方法，本标准不考虑此响应值。如果响应值对保护使用者或周围环境意义重大，应采用由相应的家用设备标准规定的或由制造厂规定的响应值。
1.4代替：
本标准亦适用于装有电子装置的控制器，对该种控制器的要求由附录H给出。采用说明：
1]IEC60730-2-13中，额定电压交、直流均为不超过660V。但按GB156-—93《标准电压》规定，我国相应额定电压为直流不超过440V。
国家质量技术监督局1999-11-11批准372
2000-10-01实施

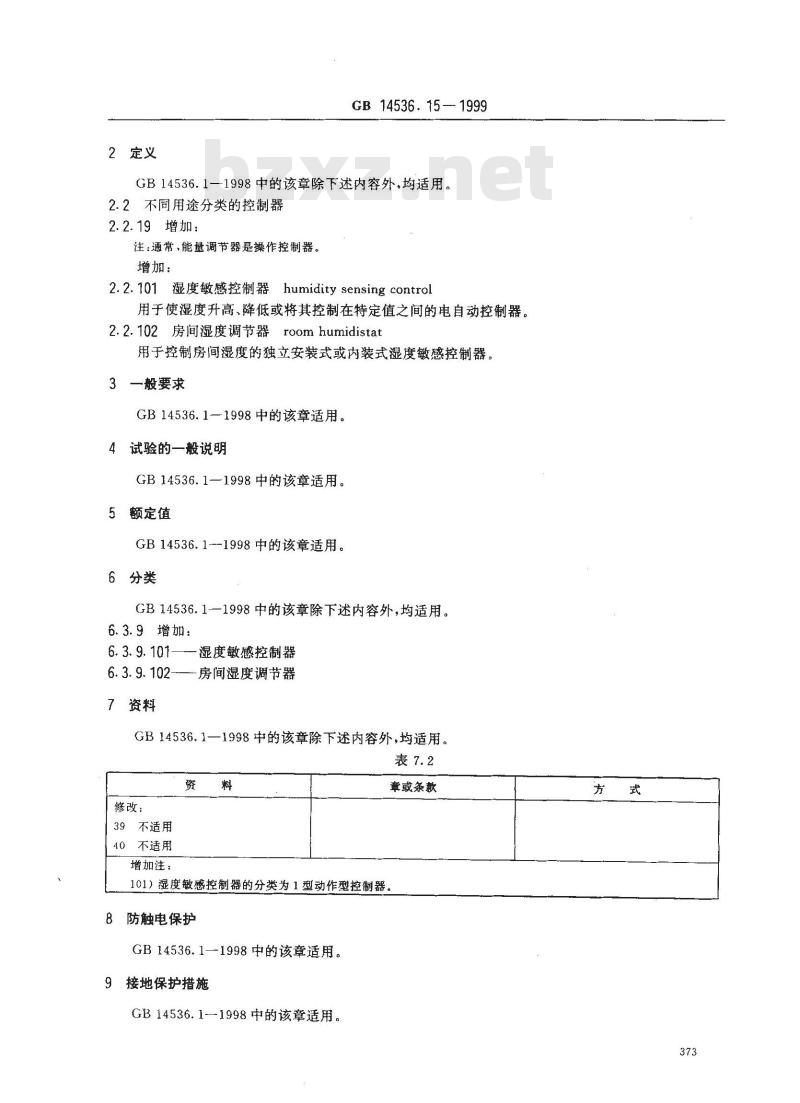

2定义
GB14536.15—1999
GB14536.1—1998中的该章除下述内容外，均适用。2.2不同用途分类的控制器
2.2.19增加：
注：通常，能量调节器是操作控制器。增加：
2.2.101湿度敏感控制器humidity sensing control用于使湿度升高、降低或将其控制在特定值之间的电自动控制器。2.2.102房间湿度调节器room humidistat用于控制房间湿度的独立安装式或内装式湿度敏感控制器。3
一般要求
GB14536.1—1998中的该章适用。4试验的一般说明
GB14536.1—1998中的该章适用。5额定值
GB14536.1--1998中的该章适用。6分类
GB14536.1-—1998中的该章除下述内容外，均适用。6.3.9增加：
6.3.9.101——湿度敏感控制器
6.3.9.102
房间湿度调节器
7资料
GB14536.1一1998中的该章除下述内容外，均适用。表7.2
修改：
39不适用
不适用
增加注：
101）湿度敏感控制器的分类为1型动作型控制器8
防触电保护
GB14536.1—1998中的该章适用。9接地保护措施
GB14536.1—1998中的该章适用。章或条款
10端子和端头
GB14536.1—1998中的该章适用。结构要求
GB14536.11998中的该章适用。
12防潮和防尘
GB14536.1-1998中的该章适用。13电气强度和绝缘电阻
GB14536.15
GB14536.1—1998中的该章除下述内容外，均适用。13.2.4在表13.2的注4中增加如下内容：1999
若为湿度敏感控制器，为进行本试验，可能需要提供经专门校准的试样。14发热
GB14536.1--1998中的该章适用
15制造偏差和移
GB14536.1—1998中的该章适用。16环境应力
GB 14536.1~-1998中的该章适用。17耐久性
GB14536.1--1998中的该章除下述内容外，均适用。17.1.3试验程序和条件
增加：
17.1.3.101对湿度敏感控制器，应以制造厂和试验部门商定的起动量进行17章的试验。17.8快速自动动作的试验
增加：
17.8.4.101独立安装式和带线控制器的自动和人工周期数应符合附录AA中AA1的规定，制造厂规定的更多周期数者除外。
注：加拿大和美国所用周期数见附录AA中AA2的规定13。17.16专门用途的控制器的试验
增加：
17.16.101湿度敏感控制器
17.1~17.5适用。
-17.6适用于分类为1M型或2M型的动作，“X”值由制造厂和试验部门商定。一～17.7适用。
17.8适用。
采用说明：
1］我国不采用。
-17.9适用。
-17.9.3.1不适用。
- 17.10~17.14适用。
-—17.15空缺。
GB 14536.15 --- 1999
17.16.102注：在美国1，如果个控制器有两个或更多个电气额定值（例如：电感和电阻的，或在不同电压下不同电流的额定值)，该控制器可以按不小于其每个额定值25%的规定寿命进行试验（如果规定寿命等于或多于30000个周期)，但任一试样上的总周期数不得多于其规定寿命。而且，至少有一个试样试验的总周期数要等于其规定的寿命。18机械强度
GB14536.1--1998中的该章适用。19螺纹部件及连接
GB14536.1---1998中的该章适用。20爬电距离、电气间隙和穿通绝缘距离GB14536.1—1998中的该章适用。21耐热、耐燃和耐漏电起痕
GB14536.1--1998中的该章适用。22耐腐蚀性
GB14536.1-1998中的该章适用。23无线电干扰抑制
GB14536.1—1998中的该章适用。24组件
GB14536.1—1998中的该章适用。25正常操作
GB14536.1—1998中的该章适用。参见附录H。26在电源干扰、磁干扰和电磁干扰下的操作GB14536.1—1998中的该章适用。参见附录H。27非正常操作
GB14536.1--1998中的该章适用。参见附录H。28
电子断开的使用导则
GB14536.1—1998中的该章适用。采用说明：
17 我国在考虑中。
GB14536.15-1999
附 录
GB14536.1--1998中的附录除下述内容外，均适用。附录
水银开关试验用的棉花
此附录在美国适用\。
附录D
热、燃和漏电起痕
此附录在美国适用门。
附录H
（标准的附录）
电子控制器的要求
GB14536.1—1998中的该附录除下述内容外，均适用。H6.18按软件类别分类
一A类软件
增加：
注：通常，使用软件的湿度敏感控制器具有分类为A类软件的功能。H26在电源干扰、磁干扰和电磁干扰下的操作H26.2代替：
是否合格，通过H26.8～H26.9的试验检查。对于整体式和装入式湿度敏感控制器，这些试验是任选的，仅在制造厂于表H7.2的要求58&中有规定时，才进行这些试验。这些试验在湿度敏感控制器通电的情况下进行。增加：
注：如果控制器制造厂同意，可在单个试样上进行多项试验。在此情况下，该试样在完成这些试验后，要进行GB14536.1—1998中17.5的试验—次。H26.81.2/50us～8/20.μs电压-电流冲击试验H26.8.5试验程序
代替：
将湿度敏感控制器连接到以额定电压工作的合适供电电源，端子两端要连接一个脉冲发生器湿度敏感控制器经受正负（十，一）脉冲各5个，脉冲施加在两个供电电源端子之间和每个电源端子与中线之间，施加的时间间隔不小于60s。H26.9快速瞬时冲击试验
采用说明：
1我国不采用，
注释段改为：
注：在加拿大和美国，本试验正在考虑中。增加：
H26.9.101试验程序
GB14536.15—1999
湿度敏感控制器经受正负（十，一）试验电压各5次，每次历时1min，电压施加在H26.8.5规定的端子之间，施加的时间间隔不小于60 s。增加附录：
附录AA
独立安装式和带线控制器的期数控制器类型
湿度敏感
房间湿度调节器
自动动作
AA2独立安装式和带线控制器的最小周期数（加拿大和美国)\凝度敏感控制器
自动动作
人工动作
最大周期数/分钟)
最大周期数/分钟
人工动作
a）磁性的、人工的和电动的开关，或类似的开关和空载行程时速动且不能慢动的开关可以以每分钟6个周期的速率进行试验。
b）所有的控制器，均以(50士20)%的接通时间进行试验。湿度敏感控制器要采用低的变化速率进行这种试验。采用说明：
11 我国不采用。
