【国家标准(GB)】 家用和类似用途电自动控制器 家用洗衣机电脑程序控制器的特殊要求

GB14536.14—1998

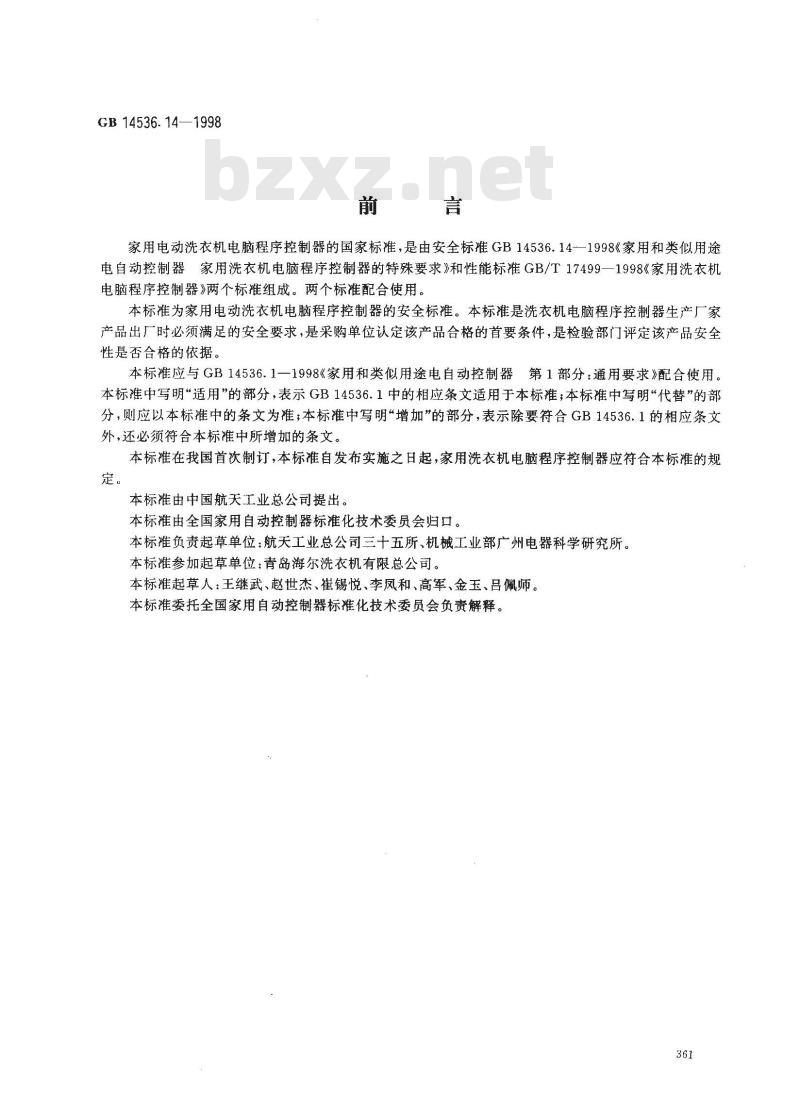

家用电动洗衣机电脑程序控制器的国家标准，是由安全标准GB14536.14-1998《家用和类似用途电自动控制器家用洗衣机电脑程序控制器的特殊要求》和性能标准GB/T17499—1998《家用洗衣机电脑程序控制器》两个标准组成。两个标准配合使用。本标准为家用电动洗衣机电脑程序控制器的安全标准。本标准是洗衣机电脑程序控制器生产厂家产品出厂时必须满足的安全要求，是采购单位认定该产品合格的首要条件，是检验部门评定该产品安全性是否合格的依据。
本标准应与GB14536.1一1998《家用和类似用途电自动控制器第1部分：通用要求》配合使用。本标准中写明“适用”的部分，表示GB14536.1中的相应条文适用于本标准；本标准中写明“代替的部分，则应以本标准中的条文为准；本标准中写明“增加\的部分，表示除要符合GB14536.1的相应条文外，还必须符合本标准中所增加的条文。本标准在我国首次制订，本标准自发布实施之日起，家用洗衣机电脑程序控制器应符合本标准的规定。
本标准由中国航天工业总公司提出。本标准由全国家用自动控制器标准化技术委员会归口。本标准负责起草单位：航天工业总公司三十五所、机械工业部广州电器科学研究所。本标准参加起草单位：青岛海尔洗衣机有限总公司。本标准起草人：王继武、赵世杰、崔锡悦、李凤和、高军、金玉、吕佩师。本标准委托全国家用自动控制器标准化技术委员会负责解释。361

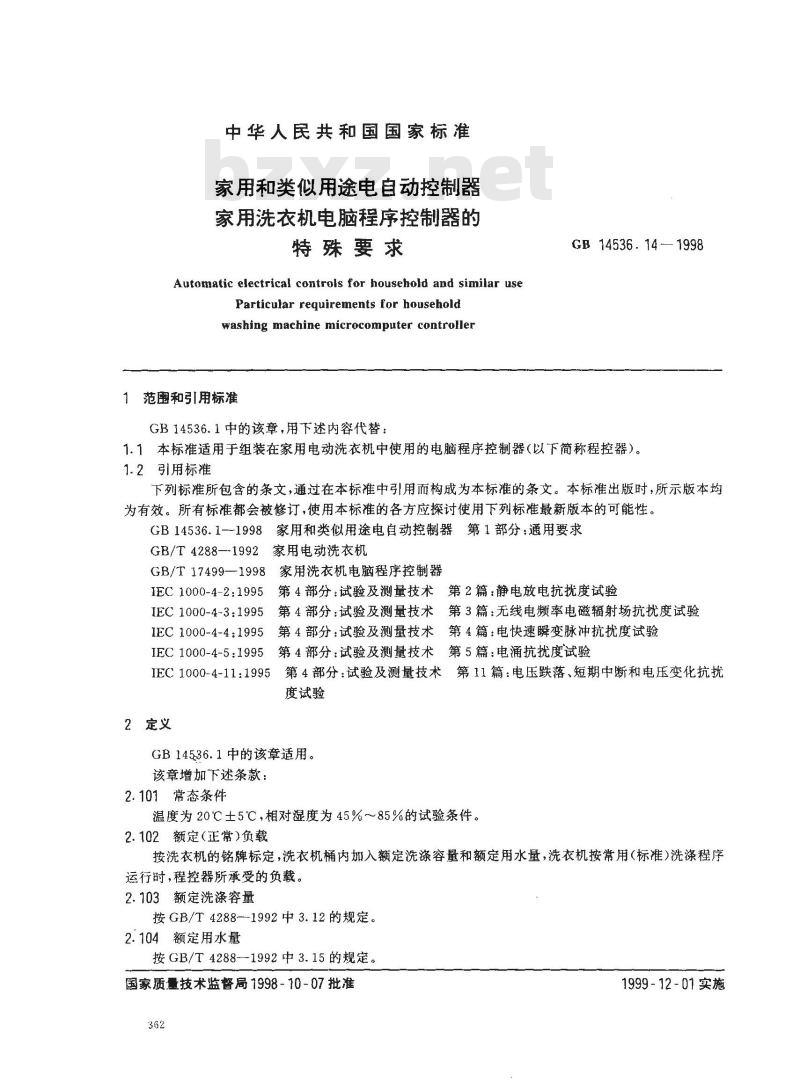

中华人民共和国国家标准
家用和类似用途电自动控制器
家用洗衣机电脑程序控制器的
特殊要求
Automatic electrical controls for household and similar useParticular requirements for householdwashing machine microcomputer controller1范围和引用标准
GB14536.1中的该章，用下述内容代替：GB14536.141998
1.1本标准适用于组装在家用电动洗衣机中使用的电脑程序控制器（以下简称程控器）。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB14536.1-1998家用和类似用途电自动控制器第1部分：通用要求GB/T4288—1992家用电动洗衣机GB/T17499—1998家用洗衣机电脑程序控制器IEC1000-4-2：1995第4部分：试验及测量技术第2篇：静电放电抗扰度试验IEC1000-4-3：1995第4部分：试验及测量技术第3篇：无线电频率电磁辐射场抗扰度试验IEC1000-4-4：1995第4部分：试验及测量技术第4篇：电快速瞬变脉冲抗扰度试验第4部分：试验及测量技术第5篇：电涌抗扰度试验IEC 1000-4-5:19951
IEC 1000-4-11:1995
第4部分：试验及测量技术第11篇：电压跌落、短期中断和电压变化抗扰度试验
2定义
GB14536.1中的该章适用。
该章增加下述条款：
2.101常态条件
温度为20℃土5℃，相对湿度为45%～85%的试验条件。2.102额定（正常）负载
按洗衣机的铭牌标定，洗衣机桶内加入额定洗涤容量和额定用水量，洗衣机按常用（标准）洗涤程序运行时，程控器所承受的负载。2.103额定洗涤容量
按GB/T4288-1992中3.12的规定。2.104额定用水量
按GB/T42881992中3.15的规定。国家质量技术监督局1998-10-07批准362
1999-12-01实施

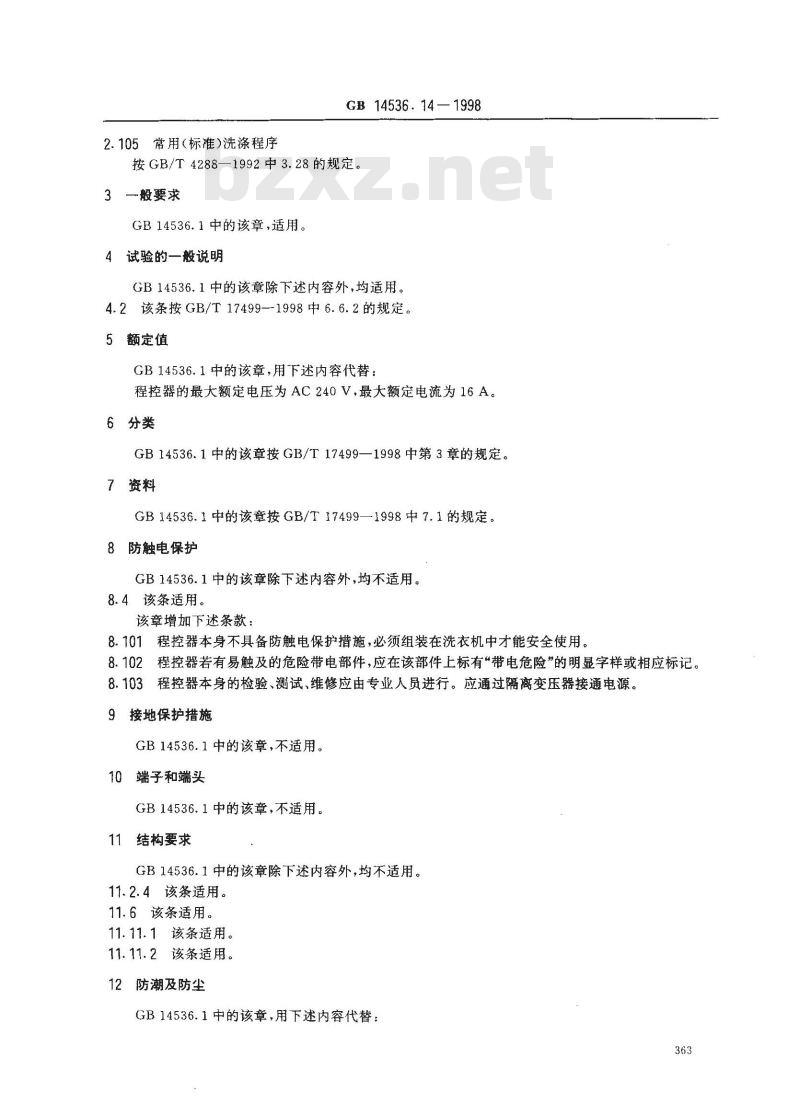

2.105常用（标准）洗涤程序
GB14536.14—1998
按GB/T4288—1992中3.28的规定。一般要求
GB14536.1中的该章，适用。
4试验的一般说明
GB14536.1中的该章除下述内容外，均适用。4.2该条按GB/T17499-1998中6.6.2的规定。5额定值
GB14536.1中的该章，用下述内容代替：程控器的最大额定电压为AC240V，最大额定电流为16A。6分类
GB14536.1中的该章按GB/T17499—1998中第3章的规定。7资料
GB14536.1中的该章按GB/T17499—1998中7.1的规定。8防触电保护
GB14536.1中的该章除下述内容外，均不适用。8.4该条适用。
该章增加下述条款：
8.101程控器本身不具备防触电保护措施，必须组装在洗衣机中才能安全使用。8.102程控器若有易触及的危险带电部件，应在该部件上标有“带电危险”的明显字样或相应标记。8.103程控器本身的检验、测试、维修应由专业人员进行。应通过隔离变压器接通电源。9接地保护措施
GB14536.1中的该章，不适用。
10端子和端头
GB14536.1中的该章，不适用。
11结构要求
GB14536.1中的该章除下述内容外，均不适用。11.2.4该条适用。
11.6该条适用。
11.11.1该条适用。
11.11.2该条适用。
12防潮及防尘
GB14536.1中的该章，用下述内容代替：363
GB 14536. 14 - 1998

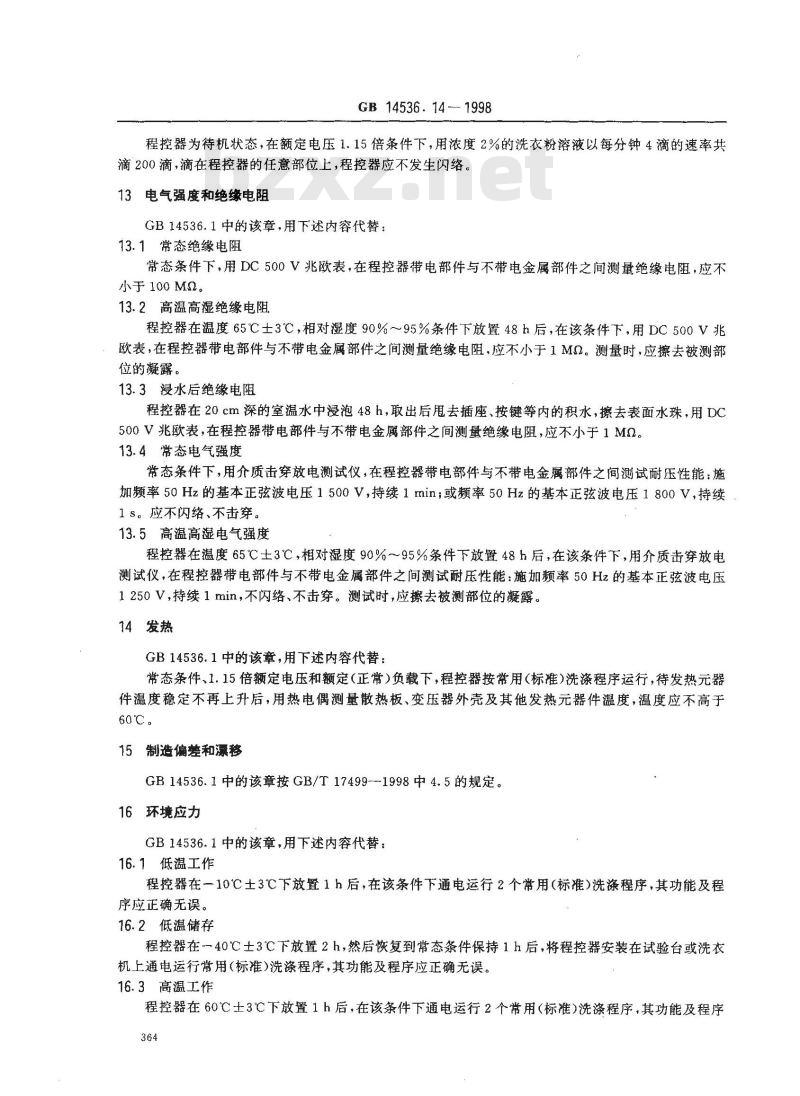

程控器为待机状态，在额定电压1.15倍条件下，用浓度2%的洗衣粉溶液以每分钟4滴的速率共滴200滴，滴在程控器的任意部位上，程控器应不发生闪络。13电气强度和绝缘电阻
GB14536.1中的该章，用下述内容代替：13.1常态绝缘电阻
常态条件下，用DC500V兆欧表，在程控器带电部件与不带电金属部件之间测量绝缘电阻，应不小于100M2。
13.2高温高湿绝缘电阻
程控器在温度65℃士3℃，相对湿度90%～95%条件下放置48h后，在该条件下，用DC500V兆欧表，在程控器带电部件与不带电金属部件之间测量绝缘电阻，应不小于1MQ。测量时，应擦去被测部位的凝露。
13.3浸水后绝缘电阻
程控器在20cm深的室温水中浸泡48h，取出后甩去插座、按键等内的积水，擦去表面水珠，用DC500V兆欧表，在程控器带电部件与不带电金属部件之间测量绝缘电阻，应不小于1MQ。13.4常态电气强度
常态条件下，用介质击穿放电测试仪，在程控器带电部件与不带电金属部件之间测试耐压性能：施加频率50Hz的基本正弦波电压1500V，持续1min；或频率50Hz的基本正弦波电压1800V，持续1s。应不闪络、不击穿。wwW.bzxz.Net
13.5高溢高湿电气强度
程控器在温度65℃士3℃，相对湿度90%～95%条件下放置48h后，在该条件下，用介质击穿放电测试仪，在程控器带电部件与不带电金属部件之间测试耐压性能：施加频率50Hz的基本正弦波电压1250V，持续1min，不闪络、不击穿。测试时，应擦去被测部位的凝露。14发热
GB14536.1中的该章，用下述内容代替：常态条件、1.15倍额定电压和额定（正常）负载下，程控器按常用（标准）洗涤程序运行，待发热元器件温度稳定不再上升后，用热电偶测量散热板、变压器外壳及其他发热元器件温度，温度应不高于60℃。
15制造偏差和漂移
GB14536.1中的该章按GB/T17499-1998中4.5的规定。16环境应力
GB14536.1中的该章，用下述内容代替：16.1低温工作
程控器在一10℃土3℃下放置1h后，在该条件下通电运行2个常用（标准）洗涤程序，其功能及程序应正确无误。
16.2低温储存
程控器在-40℃士3℃下放置2h，然后恢复到常态条件保持1h后，将程控器安装在试验台或洗衣机上通电运行常用（标准)洗涤程序，其功能及程序应正确无误。16.3高温工作
程控器在60℃士3℃下放置1h后，在该条件下通电运行2个常用（标准）洗涤程序，其功能及程序364
应正确无误。

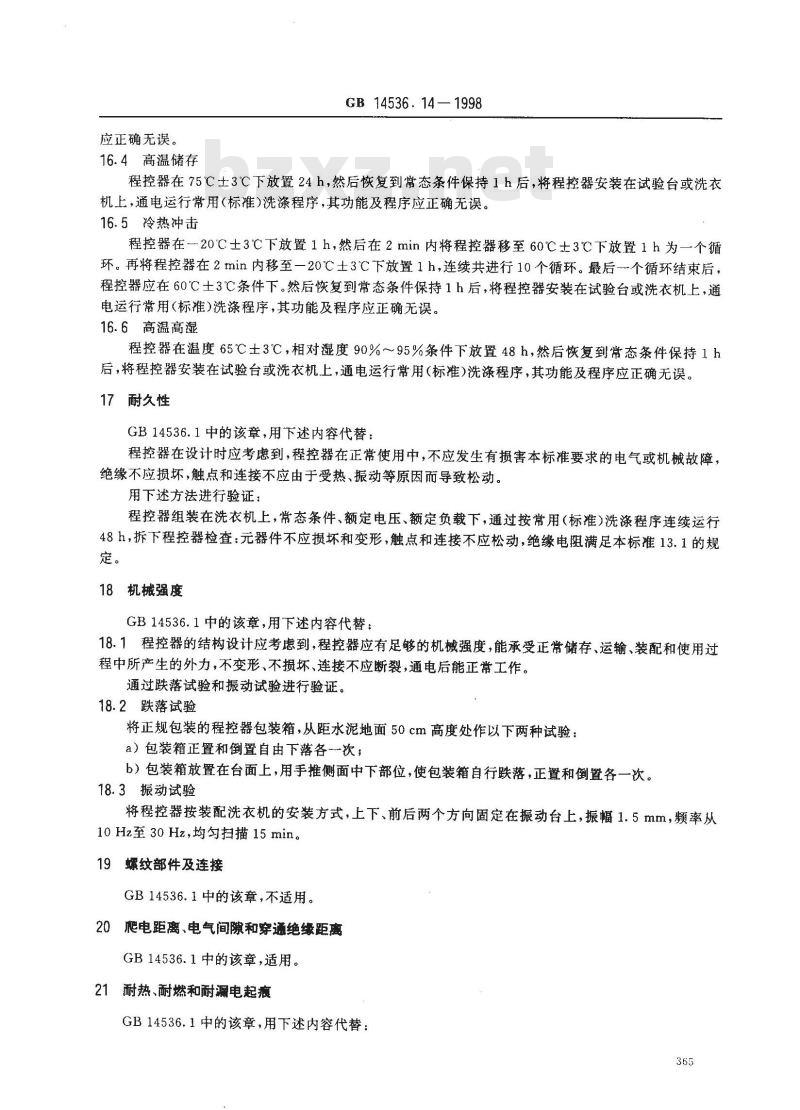

16.4高温储存
GB14536.14—1998
程控器在75℃士3℃下放置24h，然后恢复到常态条件保持1h后，将程控器安装在试验台或洗衣机上，通电运行常用(标准)洗涤程序，其功能及程序应正确无误。16.5冷热冲击
程控器在一20℃士3℃下放置1h，然后在2min内将程控器移至60℃士3℃下放置1h为一个循环。再将程控器在2min内移至一20℃士3℃下放置1h，连续共进行10个循环。最后个循环结束后，程控器应在60℃土3℃条件下。然后恢复到常态条件保持1h后，将程控器安装在试验台或洗衣机上，通电运行常用(标准)洗涤程序，其功能及程序应正确无误。16.6高温高湿
程控器在温度65℃士3℃，相对混度90%~～95%条件下放置48h，然后恢复到常态条件保持1h后，将程控器安装在试验台或洗衣机上，通电运行常用（标准)洗涤程序，其功能及程序应正确无误。17耐久性
GB14536.1中的该章，用下述内容代替：程控器在设计时应考虑到，程控器在正常使用中，不应发生有损害本标准要求的电气或机械故障，绝缘不应损坏，触点和连接不应由于受热、振动等原因而导致松动。用下述方法进行验证：
程控器组装在洗衣机上，常态条件、额定电压、额定负载下，通过按常用（标准）洗涤程序连续运行48h，拆下程控器检查：元器件不应损坏和变形，触点和连接不应松动，绝缘电阻满足本标准13.1的规定。
18机械强度
GB14536.1中的该章，用下述内容代替：18.1程控器的结构设计应考虑到，程控器应有足够的机械强度，能承受正常储存、运输、装配和使用过程中所产生的外力，不变形、不损坏、连接不应断裂，通电后能正常工作。通过跌落试验和振动试验进行验证。18.2跌落试验
将正规包装的程控器包装箱，从距水泥地面50cm高度处作以下两种试验：a）包装箱正置和倒置自由下落各一次；b）包装箱放置在台面上，用手推侧面中下部位，使包装箱自行跌落，正置和倒置各一次。18.3振动试验
将程控器按装配洗衣机的安装方式，上下、前后两个方向固定在振动台上，振幅1.5mm，频率从10Hz至30Hz，均匀扫描15min。
19螺纹部件及连接
GB14536.1中的该章，不适用。
20爬电距离、电气间和穿通绝缘距离GB14536.1中的该章，适用。
21耐热、耐燃和耐漏电起痕
GB14536.1中的该章，用下述内容代替：365
GB14536.14-1998
21.1程控器上的灌封胶、强电部位的注塑件，均应采用经过GB14536.1--1998附录G中G1燃烧试验合格的材料。
21.2组装在洗衣机上的程控器，在温度30℃土5℃、相对湿度45%~85%、1.15倍额定电压、额定负载下，按常用（标准）洗涤程序连续运行48h，不充许起火燃烧。21.3程控器接通电源后，在待机状态下，电源电压以每秒1V的速率，从AC220V升至AC400V后，立即回到额定电压，程控器不允许起火燃烧。22耐腐蚀性
GB14536.1中的该章除下述内容外,均适用。22.1.4该条用下述内容代替：
程控器经受相对湿度为93%～97%，温度为65℃士3℃，长达72h的试验。23无线电于扰抑制
GB14536.1中的该章，不适用。
24组件
GB14536.1中的该章，不适用。
25正常操作
GB14536.1中的该章，不适用。
26在电源干扰、磁干扰和电磁于扰下的操作GB14536.1中的该章，用下述内容代替：26.1静电放电抗扰度试验
将程控器安装在试验台或洗衣机上，按IEC1000-4-2的规定，测试等级为空气放电3级，将土8kV静电加到操作面板和洗衣机的不带电金属部分，在待机、注水、洗涤、排水和脱水状态下进行放电试验，每隔10s一次，分别进行5次试验。试验过程中，各零部件不得因放电而损坏，程控器应能继续按原设定的程序运行。
26.2无线电频率电磁辐射场抗扰度试验将程控器安装在试验台或洗衣机上，按IEC1000-4-3的规定，标准极限场强选3V/m，在待机、注水、洗涤、排水和脱水状态下试验，试验过程中，不发生误动作，程控器应能继续按原设定的程序运行。26.3电快速瞬变脉冲抗扰度试验将程控器安装在试验台或洗衣机上，按IEC1000-4-4的规定，干扰信号由电源引入，测试等级为2级，在待机、注水、洗涤、排水和脱水状态下各试验1min。试验过程中，不发生误动作，程控器应能继续按原设定的程序运行。
26.4电涌抗扰度试验
将程控器安装在试验台或洗衣机上，按IEC1000-4-5的规定，测试水平2级，在待机、注水、洗涤、排水和脱水状态下进行试验，试验过程中，不发生误动作，程控器应能继续按原设定的程序运行。26.5电压跌落、短期中断和电压变化抗扰度试验将程控器安装在试验台或洗衣机上，按IEC1000-4-11的规定，测试水平0级，即100%的电压跌落，持续时间10个周期，在待机、注水、洗涤、排水和脱水状态下进行。每种状态试验10次。试验过程中，不发生误动作，程控器应能继续按原设定的程序运行。366
非正常操作
GB14536.1中的该章，不适用。
28电子断开的使用导则
GB14536.1中的该章，不适用。
GB14536.14—1998
GB14536.141998
附录AA
（标准的附录）
GB14536.1《家用和类似用途电自动控制器第1部分：通用要求》
中的附录在本标准中的使用情况GB14536.1中的附录A《标志的耐磨性》适用。A1
GB14536.1中的附录B《爬电距离和空气中电气间隙的测量》适用。GB14536.1中的附录C《水银开关试验用的棉花》不适用。GB14536.1中的附录D《热、燃和漏电起痕》不适用。A4
GB14536.1中的附录E《测量泄漏电流的电路》不适用。GB14536.1中的附录F《耐热和耐燃的分类》不适用。A6
GB14536.1中的附录G《耐热和耐燃试验》适用。GB14536.1中的附录H《电子控制器的要求》不适用。A9
GB14536.1中的附录J
《热敏电阻控制器的要求》不适用。
