【国家标准(GB)】 家用和类似用途低压电路用的连接器件 第2部分：扭接式连接器件的特殊要求

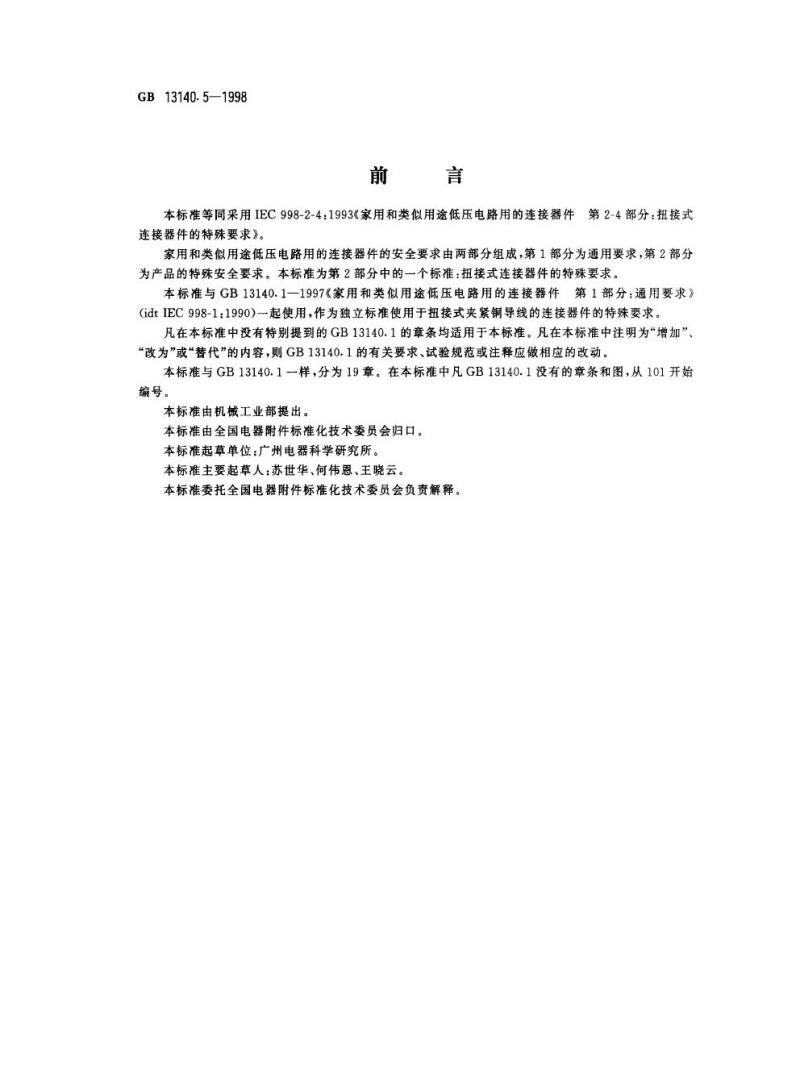

GB13140.5-1998前言 本标准等同采用IEC998-2-4:1993《家用和类似用途低压电路用的连接器件第2-4部分：扭接式连接器件的特殊要求》。家用和类似用途低压电路用的连接器件的安全要求由两部分组成，第1部分为通用要求，第2部分为产品的特殊安全要求。本标准为第2部分：扭接式连接器件的特殊要求。本标准与GB13140.1-1997《家用和类似用途低压电路用的连接器件第1部分：通用要求》(idt IEC998-1:1990)一起使用，作为独立标准使用于扭接式夹紧铜导线的连接器件的特殊要求。凡本标准中未特别提及的GB13140.1章条均适用。凡注明为“增加”“改为”或“替代”的内容，则GB13140.1的有关要求、试验规范或注释应相应改动。本标准与GB13140.1一样，分为19章，未列章节和图从101开始编号。 本标准由机械工业部提出，由全国电器附件标准化技术委员会归口，起草单位为广州电器科学研究所。主要起草人：苏世华、何伟恩、王晓云。本标准委托全国电器附件标准化技术委员会负责解释。 IEC前言 国际标准IEC998-2-4由IEC第23（电器附件）技术委员会23F（连接器件）分技术委员会制定，为IEC998-2-4第一版，取代IEC685-2-4(1983)。标准基于国际标准草案文件23F(中央办公室)48，表决详情见表决报告23F(中央办公室)51。本标准应与IEC998-1（第1部分）一起使用，凡本标准中未特别提及第1部分章条均适用。凡注明“增加”“修改”“替代”的内容，第1部分相关技术要求、试验规范或注释应相应改动。未列章节和图从101开始编号。 中华人民共和国国家标准 家用和类似用途低压电路用的连接器件第2部分：扭接式连接器件的特殊要求 Connecting devices for low-voltage circuits for household and similar purposes Part 2: Particular requirements for twist-on connecting devices 1 范围 本标准适用于连接两根或多根未经处理的硬铜和/或软铜导线的扭接式连接器件(TOCD)，导线应符合GB3958-1983要求，导线截面积0.5mm²至16mm²(含16mm²)，截面积之和不超过35mm²。适用于家用和类似用途低压电路，电压不超过1000V(a.c.)和1500V(d.c.)。本标准应与GB13140.1-1997一起使用。TOCD设计主要用手操作，但连接大截面积导线的TOCD可要求使用专用工具。 2 引用标准 GB13140.1-1997适用，增加GB17464-1998《连接器件——连接铜导线用螺纹型和无螺纹型夹紧件的安全要求》。 3 定义 GB13140.1-1997适用。 3.101 扭接式连接器件(twist-on connecting device, TOCD)：扭接在两根或多根导线末端的器件。 3.102 TOCD的连接容量范围(range of TOCD's connecting capacity)：制造厂规定的能安全连接成对使用的截面最细与最粗的单根导线。并不禁止连接两根以上导线或超出连接容量范围的导线。 3.103 夹紧尺寸(gripping dimension, diameter)：与TOCD进线孔垂直的最大尺寸。 4 一般要求 GB13140.1-1997适用。 国家质量技术监督局1998-12-21批准，1999-10-01实施。 5 试验中的一般说明 GB13140.5-1998适用，GB13140.1-1997除以下改动外，其余适用。 5.4 GB13140.1-1997条用以下内容替代：试验所需新试样及分组办法按表101规定，每组试样按规定顺序进行试验。 表101 试验组 组别：A C D E F G H 1 K 每组新试样数：3 3~48 12或24 6 6 3 6 6或1
