【国家标准(GB)】 家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性测量方法和允许值

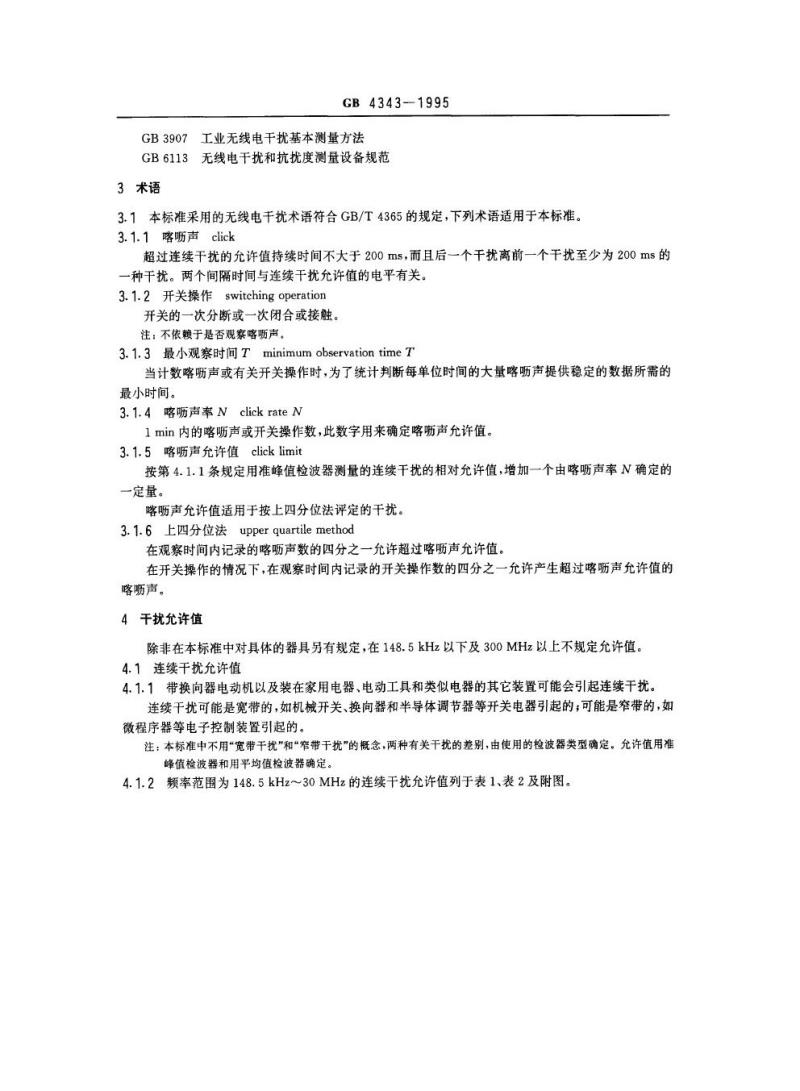

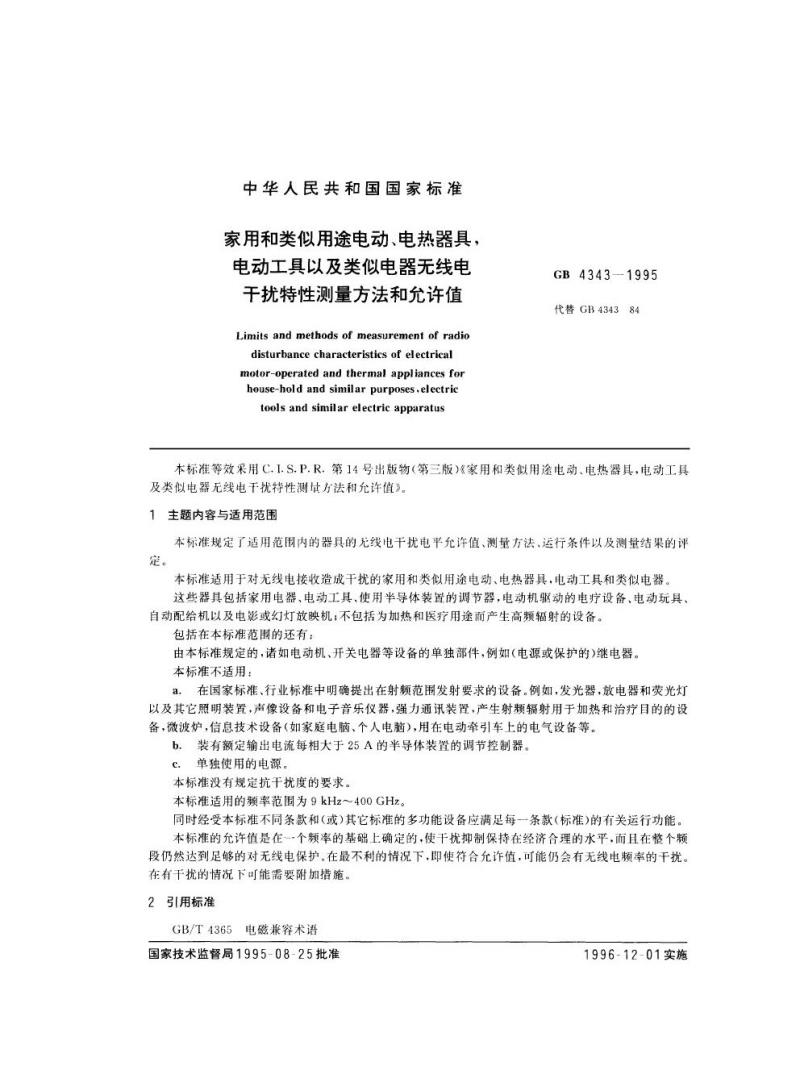

中华人民共和国国家标准 家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性测量方法和允许值 Limits and methods of measurement of radiodisturbance characteristics of electrical motor-operated and thermal appliances for household and similar purposes, electric tools and similar electric apparatus GB4343-1995 代替GB4343-84 本标准等效采用C.I.S.P.R.第14号出版物（第三版）《家用和类似用途电动、电热器具，电动工具及类似电器无线电干扰特性测量方法和允许值》。 1 主题内容与适用范围 本标准规定了适用范围内器具的无线电干扰电平允许值、测量方法、运行条件及测量结果评定方法。适用于可能对无线电接收造成干扰的家用和类似用途电动、电热器具、电动工具及类似电器。这些器具包括家用电器、电动工具、使用半导体装置的调节器、电动机驱动的电疗设备、电动玩具、自动配给机及电影或幻灯放映机；不包括为加热和医疗用途而产生高频辐射的设备。还包括标准规定的单独部件，如电动机、开关电器及继电器等。本标准不适用于在国家标准、行业标准中明确提出射频发射要求的设备，如发光器、放电器、荧光灯及其他照明装置、声像设备、电子音乐仪器、强力通讯装置、用于加热和治疗目的的设备、微波炉、信息技术设备及用于电动牵引车的电气设备；额定输出电流每相大于25A的半导体调节器；单独使用的电源。 本标准未规定抗干扰度要求。适用频率范围为9kHz～400GHz。多功能设备应满足每一条款及其他标准的运行功能要求。允许值基于单一频率设定，以保持经济合理的干扰抑制，同时保证整个频段对无线电的保护。在最不利情况下，即使符合允许值，仍可能出现无线电频率干扰，必要时采取附加措施。 2 引用标准 GB/T4365 电磁兼容术语 GB3907 工业无线电干扰基本测量方法 GB6113 无线电干扰和抗扰度测量设备规范 3 术语 3.1 本标准采用的无线电干扰术语符合GB/T4365，下列术语适用于本标准。 3.1.1 喀声(click)：超过连续干扰允许值的短时干扰，持续时间不大于200ms，且连续干扰间隔至少为200ms，间隔时间与连续干扰允许值电平相关。 3.1.2 开关操作(switching operation)：开关的一次分断或闭合。注：不依赖是否观察喀声。 3.1.3 最小观察时间(T minimum observation time)：为统计单位时间内大量喀声所需的最小时间，以提供稳定数据。 3.1.4 喀声率(N click rate)：1分钟内的喀声或开关操作次数，用于确定喀声允许值。 3.1.5 喀声允许值(click limit)：按第4.1.1条规定，用准峰值检波器测量的连续干扰相对允许值，增加由喀声率N确定的量。适用于按上四分位法评定的干扰。 3.1.6 上四分位法(upper quartile method)：在观察时间内记录的喀声数的四分之一允许超过喀声允许值。在开关操作情况下，观察时间内记录的开关操作数的四分之一允许产生超过喀声允许值的喀声。 4 干扰允许值 除非对具体器具另有规定，在148.5kHz以下及300MHz以上不规定允许值。 4.1 连续干扰允许值 4.1.1 带换向器电动机及装在家用电器、电动工具和类似电器的其它装置可能引起连续干扰。连续干扰可能是宽带，如机械开关、换向器、半导体调节器等开关电器引起；可能是窄带，如微程序器等电子控制装置引起。注：标准中不使用“宽带干扰”和“窄带干扰”概念，干扰差别由使用的检波器类型确定。允许值用准峰值检波器和平均值检波器确定。 4.1.2 频率范围为148.5kHz～30MHz的连续干扰允许值列于表1、表2及附图。 表1 家用电器及产生类似干扰设备、装有半导体器件调节控制器的连续干扰允许值频率范围 频率范围(MHz)：0.15~0.50 | 0.50~5.00 | 5.00~30.0 准峰值(dBμV)：在电源端子上 平均值(dBμV)：随频率的对数线性减小
