【国家标准(GB)】 家用和类似用途的不带过电流保护的剩余电流动作断路器(RCCB ) 第1部分：一般规则

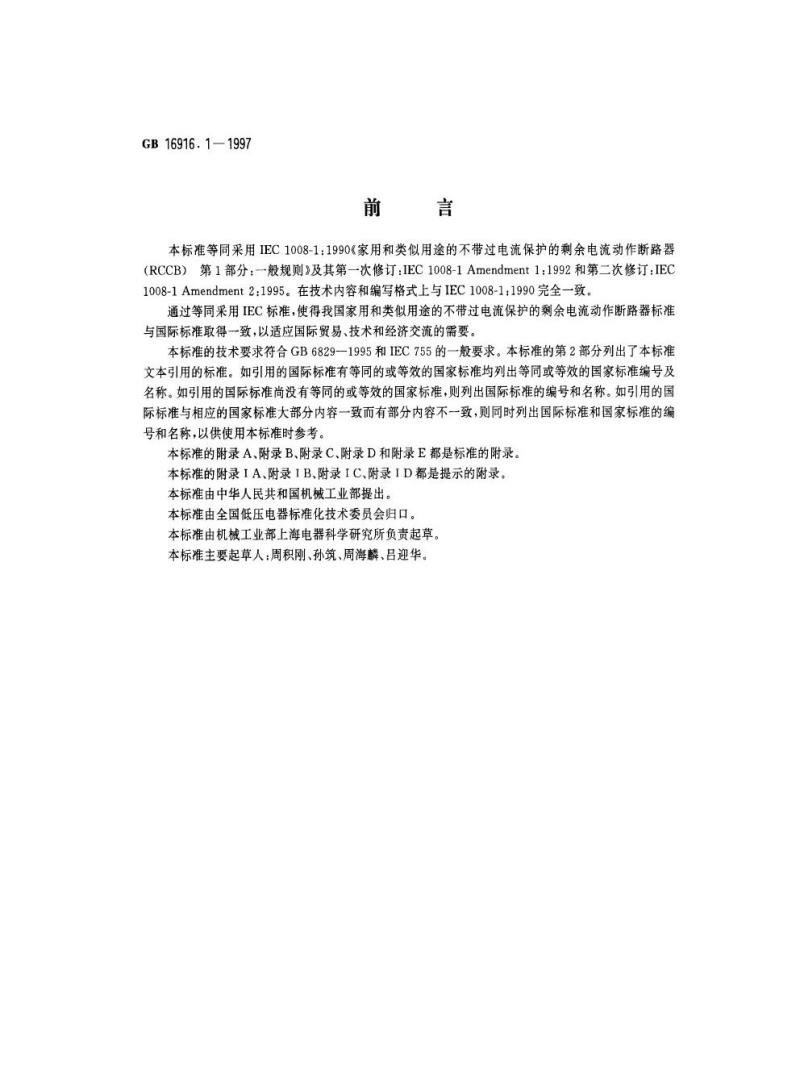

GB16916.1—1997 前言 本标准等同采用IEC1008-1:1990《家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分：一般规则》及其修订（Amendment 1:1992, Amendment 2:1995）。在技术内容和编写格式上与IEC1008-1:1990完全一致。通过等同采用IEC标准，使我国RCCB标准与国际标准一致，以适应国际贸易、技术和经济交流的需要。本标准的技术要求符合GB6829-1995和IEC755的一般要求。 本标准第2部分列出了引用标准。若引用的国际标准已有等同或等效国家标准，则列出编号及名称；若尚无等效国家标准，则列出国际标准编号及名称。引用的国际标准与国家标准大部分一致但有差异的，同时列出国际标准和国家标准供参考。附录A至E为标准附录，附录IA至ID为提示性附录。本标准由中华人民共和国机械工业部提出，由全国低压电器标准化技术委员会归口，由机械工业部上海电器科学研究所起草。主要起草人：周积刚、孙筑、周海麟、吕迎华。 IEC前言 IEC技术委员会制定的正式决议或协议尽可能表达国际一致意见，并以推荐形式供各国委员会使用。IEC推荐与国家规范间不一致之处应在国家规范中明确指出。本标准由IEC第23技术委员会“电气附件”23E委员会“家用断路器及类似装置”制定，基础文件包括：23E(CO)62, 63, 64, 68, 96及表决报告23E(CO)76-78, 85, 100-105, 109, 111等。 引言 中华人民共和国国家标准 家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分：一般规则 Residual current operated circuit-breakers without integral overcurrent protection for household and similar uses (RCCB) Part 1: General rules GB16916.1—1997 idt IEC 1008-1:1990 本部分包括所有型式RCCB的定义、技术要求和试验。对于具体型式，应与下列部分配合使用： - 第2.1部分：适用于动作功能与线路电压无关的RCCB。 - 第2.2部分：适用于动作功能与线路电压有关的RCCB。 1 适用范围 本标准适用于交流额定电压≤440V、额定电流≤125A、动作功能与线路电压无关或有关的家用或类似用途、不带过电流保护、主要用于电击危险防护的RCCB。这些装置用于人的间接接触保护，设备外露导电部件接到接地极，也可保护因过电流保护装置未动作而持续存在的接地故障电流引起的火灾危险。额定剩余动作电流≤30mA的RCCB在电击保护措施失效时可作为补充保护。本标准适用于能同时执行检测剩余电流、比较剩余电流与剩余动作电流值，并在剩余电流超过剩余动作电流值时断开被保护电路的装置。 注：RCCB技术要求符合IEC755的一般要求，主要供非专业人员使用，无需维修，可提交认证。IEC364提供了RCCB安装和使用规程。本标准范围内的RCCB适用于隔离器用途。
