【国家标准(GB)】 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO ) 第1部分：一般规则

GB16917.1-1997

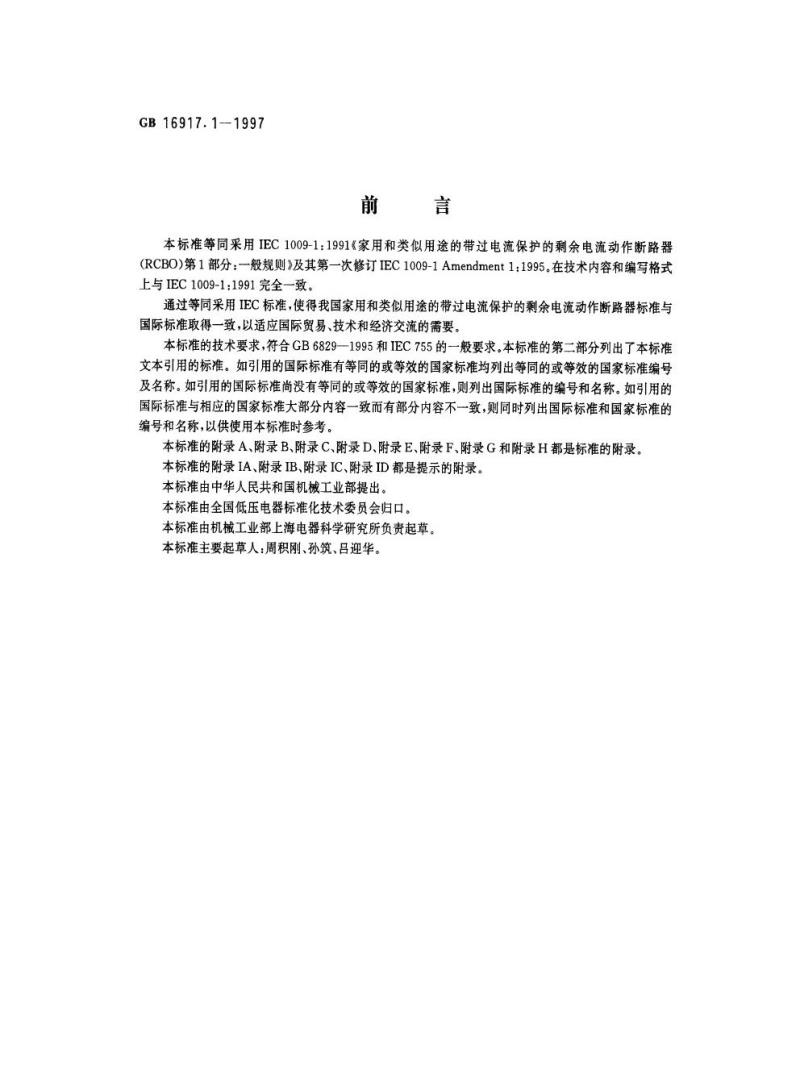

前言
本标准等同采用IEC1009-1:1991《家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)第1部分：一般规则》及其第一次修订IEC1009-1Amendment1：1995。在技术内容和编写格式上与IEC1009-1：1991完全一致。通过等同采用IEC标准，使得我国家用和类似用途的带过电流保护的剩余电流动作断路器标准与国际标准取得一致，以适应国际贸易、技术和经济交流的需要。本标准的技术要求，符合GB6829—1995和IEC755的一般要求。本标准的第二部分列出了本标准文本引用的标准。如引用的国际标准有等同的或等效的国家标准均列出等同的或等效的国家标准编号及名称。如引用的国际标准尚没有等同的或等效的国家标准，则列出国际标准的编号和名称。如引用的国际标准与相应的国家标准大部分内容一致而有部分内容不一致，则同时列出国际标准和国家标准的编号和名称，以供使用本标准时参考。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G和附录H都是标准的附录。本标准的附录IA、附录IB、附录IC、附录ID都是提示的附录。本标准由中华人民共和国机械工业部提出。本标准由全国低压电器标准化技术委员会归口。本标准由机械工业部上海电器科学研究所负责起草本标准主要起草人：周积刚、孙筑、吕迎华。GB16917.1—1997

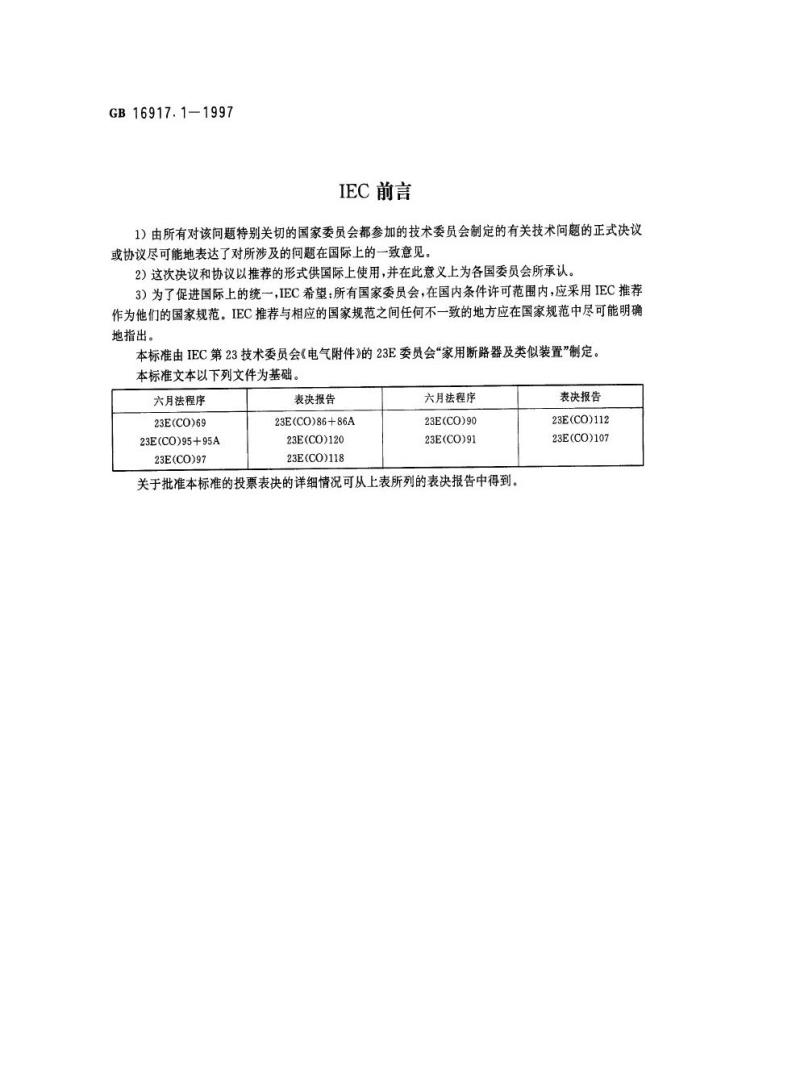

IEC前言
1）由所有对该问题特别关切的国家委员会都参加的技术委员会制定的有关技术问题的正式决议或协议尽可能地表达了对所涉及的问题在国际上的一致意见。2）这次决议和协议以推荐的形式供国际上使用，并在此意义上为各国委员会所承认。3）为了促进国际上的统一，IEC希望：所有国家委员会，在国内条件许可范围内，应采用IEC推荐作为他们的国家规范。IEC推荐与相应的国家规范之间任何不一致的地方应在国家规范中尽可能明确地指出。
本标准由IEC第23技术委员会《电气附件》的23E委员会“家用断路器及类似装置”制定。本标准文本以下列文件为基础。六月法程序
23E(CO)69
23E(CO)95+95A
23E(CO)97
表决报告
23E(CO)86+86A
23E(CO)120
23E(CO)118
六月法程序
23E(CO)90
23E(CO)91
关于批准本标准的投票表决的详细情况可从上表所列的表决报告中得到。表决报告
23E(CO)112
23E(CO)107
引言

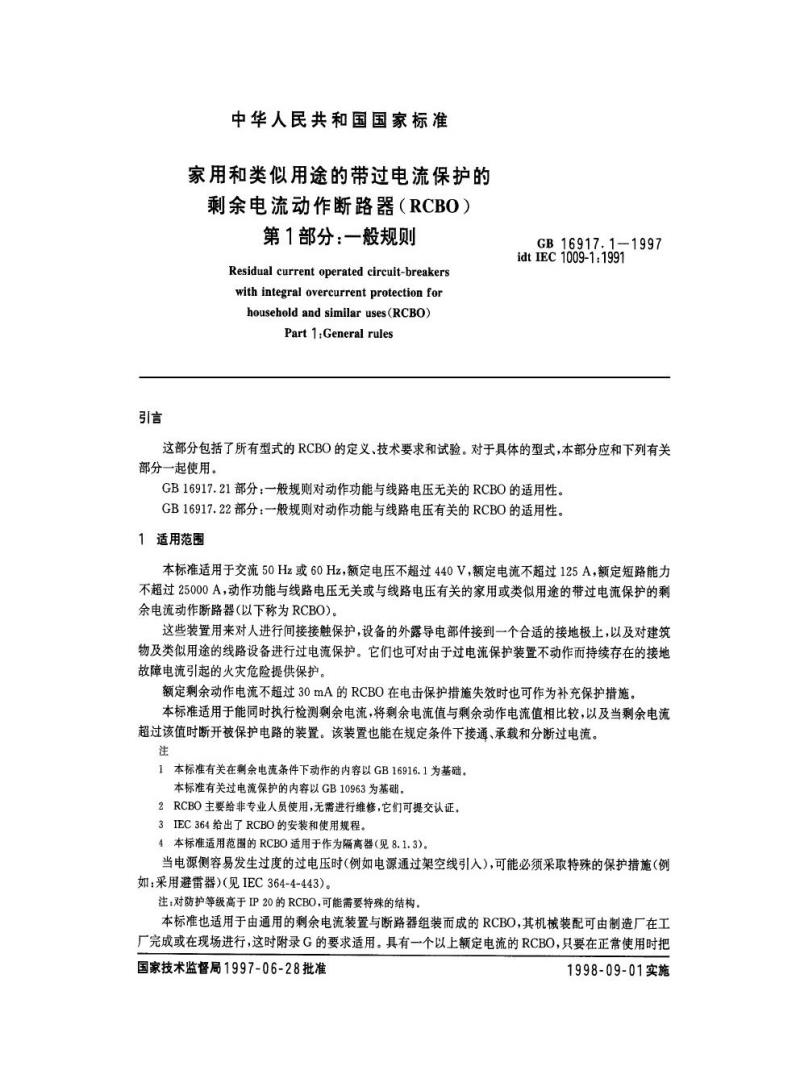

中华人民共和国国家标准
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）
第1部分：一般规则
Residual current operated circuit-breakerswith integral overcurrent protection forhousehold and similar uses(RCBO)Part 1:General rules
GB16917.1-1997
idt IEC 1009-1:1991
这部分包括了所有型式的RCBO的定义、技术要求和试验。对于具体的型式，本部分应和下列有关部分一起使用。
GB16917.21部分：一般规则对动作功能与线路电压无关的RCBO的适用性。GB16917.22部分：一般规则对动作功能与线路电压有关的RCBO的适用性。1适用范围
本标准适用于交流50Hz或60Hz，额定电压不超过440V，额定电流不超过125A，额定短路能力不超过25000A，动作功能与线路电压无关或与线路电压有关的家用或类似用途的带过电流保护的剩余电流动作断路器（以下称为RCBO)。这些装置用来对人进行间接接触保护，设备的外露导电部件接到一个合适的接地极上，以及对建筑物及类似用途的线路设备进行过电流保护。它们也可对由于过电流保护装置不动作而持续存在的接地故障电流引起的火灾危险提供保护。额定剩余动作电流不超过30mA的RCBO在电击保护措施失效时也可作为补充保护措施。本标准适用于能同时执行检测剩余电流，将剩余电流值与剩余动作电流值相比较，以及当剩余电流超过该值时断开被保护电路的装置。该装置也能在规定条件下接通、承载和分断过电流。注
1本标准有关在剩余电流条件下动作的内容以GB16916.1为基础。本标准有关过电流保护的内容以GB10963为基础。2RCBO主要给非专业人员使用，无需进行维修，它们可提交认证。3IEC364给出了RCBO的安装和使用规程。4本标准适用范围的RCBO适用于作为隔离器（见8.1.3)。当电源侧容易发生过度的过电压时（例如电源通过架空线引入），可能必须采取特殊的保护措施（例如：采用避雷器）（见IEC364-4-443）。注：对防护等级高于IP20的RCBO，可能需要特殊的结构。本标准也适用于由通用的剩余电流装置与断路器组装而成的RCBO，其机械装配可由制造厂在工厂完成或在现场进行，这时附录G的要求适用。具有一个以上额定电流的RCBO，只要在正常使用时把国家技术监督局1997-06-28批准1998-09-01实施
GB16917.1—1997

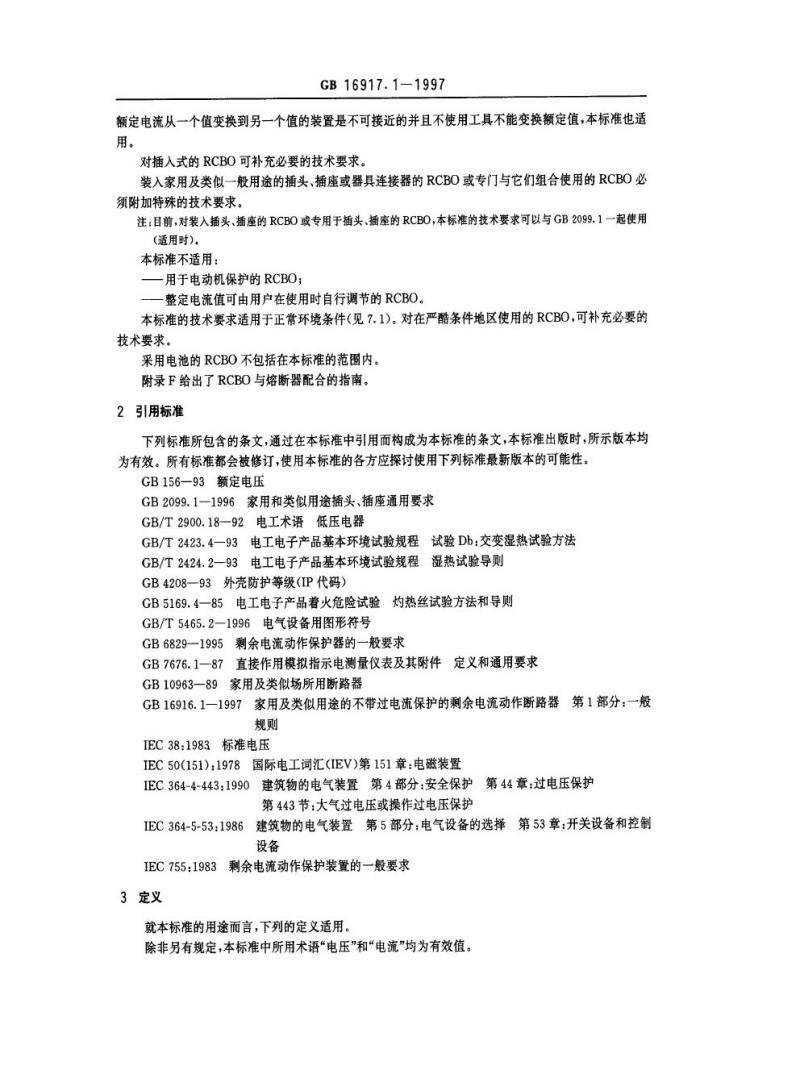

额定电流从一个值变换到另一个值的装置是不可接近的并且不使用工具不能变换额定值，本标准也适用。
对插入式的RCBO可补充必要的技术要求。装入家用及类似一般用途的插头、插座或器具连接器的RCBO或专门与它们组合使用的RCBO必须附加特殊的技术要求。
注：目前，对装入插头、插座的RCBO或专用于插头、插座的RCBO，本标准的技术要求可以与GB2099.1一起使用(适用时)。
本标准不适用：
用于电动机保护的RCBO；
一整定电流值可由用户在使用时自行调节的RCBO。本标准的技术要求适用于正常环境条件（见7.1)。对在严酷条件地区使用的RCBO，可补充必要的技术要求。
采用电池的RCBO不包括在本标准的范围内。附录F给出了RCBO与熔断器配合的指南。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文，本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB156—93额定电压
GB2099.1—1996家用和类似用途插头、插座通用要求GB/T2900.18-92电工术语低压电器GB/T2423.4一93电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB/T2424.2-93电工电子产品基本环境试验规程湿热试验导则GB4208--93外壳防护等级（IP代码）金灼热丝试验方法和导则
GB5169.4—85电工电子产品着火危险试验GB/T5465.2—1996电气设备用图形符号GB6829—1995剩余电流动作保护器的一般要求GB7676.1—87直接作用模拟指示电测量仪表及其附件定义和通用要求
GB10963—89家用及类似场所用断路器GB16916.1一1997家用及类似用途的不带过电流保护的剩余电流动作断路器第1部分：一般规则
IEC38:1983标准电压
IEC50(151)：1978国际电工词汇(IEV)第151章：电磁装置IEC364-4-443：1990建筑物的电气装置第4部分：安全保护第44章：过电压保护第443节：大气过电压或操作过电压保护IEC364-5-53：1986建筑物的电气装置第5部分：电气设备的选择第53章：开关设备和控制设备
IEC755:1983剩余电流动作保护装置的一般要求3定义
就本标准的用途而言，下列的定义适用。除非另有规定，本标准中所用术语“电压”和“电流”均为有效值。注

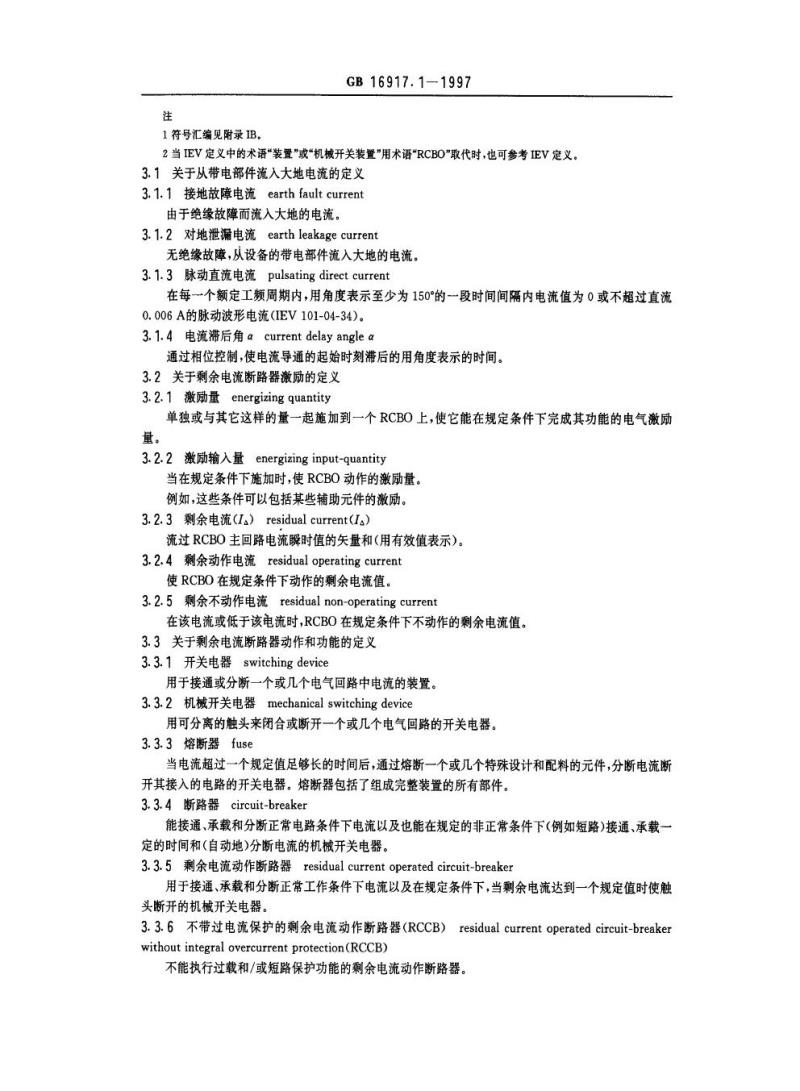

1符号汇编见附录IB。
GB 16917.1-1997
2当IEV定义中的术语“装置”或机械开关装置”用术语\RCBO\敢代时，也可参考IEV定义。3.1关于从带电部件流入大地电流的定义3.1.1接地故障电流earthfaultcurrent由于绝缘故障而流入大地的电流。3.1.2对地泄漏电流earthleakagecurrent无绝缘故障，从设备的带电部件流入大地的电流。3.1.3脉动直流电流pulsatingdirectcurrent在每一个额定工频周期内，用角度表示至少为150°的一段时间间隔内电流值为0或不超过直流0.006A的脉动波形电流IEV101-04-34)。3.1.4电流滞后角αcurrentdelayangleα通过相位控制，使电流导通的起始时刻滞后的用角度表示的时间。3.2关于剩余电流断路器激励的定义3.2.1激励量energizingquantity单独或与其它这样的量一起施加到一个RCBO上，使它能在规定条件下完成其功能的电气激励量。
3.2.2激励输入量energizinginput-quantity当在规定条件下施加时，使RCBO动作的激励量。例如，这些条件可以包括某些辅助元件的激励。3.2.3剩余电流（I）residualcurrent(I）流过RCBO主回路电流瞬时值的矢量和（用有效值表示）。3.2.4剩余动作电流residualoperatingcurrent使RCBO在规定条件下动作的剩余电流值。3.2.5剩余不动作电流residualnon-operatingcurrent在该电流或低于该电流时，RCBO在规定条件下不动作的剩余电流值。3.3关于剩余电流断路器动作和功能的定义3.3.1开关电器switchingdevice用于接通或分断一个或几个电气回路中电流的装置。3.3.2机械开关电器mechanical switchingdevice用可分离的触头来闭合或断开一个或几个电气回路的开关电器。3.3.3熔断器fuse
当电流超过一个规定值足够长的时间后，通过熔断一个或几个特殊设计和配料的元件，分断电流断开其接入的电路的开关电器。熔断器包括了组成完整装置的所有部件。3.3.4断路器circuit-breaker
能接通、承载和分断正常电路条件下电流以及也能在规定的非正常条件下（例如短路)接通、承载一定的时间和（自动地）分断电流的机械开关电器。3.3.5剩余电流动作断路器residual currentoperated circuit-breaker用于接通、承载和分断正常工作条件下电流以及在规定条件下，当剩余电流达到一个规定值时使触头断开的机械开关电器。
3.3.6不带过电流保护的剩余电流动作断路器（RCCB）residual currentoperated circuit-breakerwithout integral overcurrent protection(RCCB)不能执行过载和/或短路保护功能的剩余电流动作断路器。GB16917.1—1997
3.3.7带过电流保护的剩余电流动作断路器（RCBO）residualcurrentoperatedcircuit-breakerwithintegral overcurrent protection(RCBO)能执行过载和/或短路保护功能的剩余电流动作断路器。3.3.8动作功能与线路电压无关的RCBORCBO'sfunctionallyindependentof linevoltage其检测、判别和分断功能与线路电压无关的RCBO。注；这类装置在GB6829中定义为不用辅助电源的剩余电流保护器。3.3.9动作功能与线路电压有关的RCBORCBO'sfunctionallydependent on linevoltage其检测、判别和分断功能与线路电压有关的RCBO。注
1这定义部分地包括GB6829的3.1.9的用辅助电源的剩余电流保护器的定义。2显然，为了检测、判别和分断，RCBO上要施加线路电压。3.3.10RCBO的分断时间breaktimeofaRCBO从突然施加剩余动作电流的瞬间起到所有极电弧熄灭瞬间为止所经过的时间。3.3.11极限不驱动时间limitingnon-actuatingtime对RCBO施加个大于剩余不动作电流的剩余电流值而不使RCBO动作的最大延时时间。3.3.12延时型RCBOtime-delayRCBO专门设计的对应于一个给定的剩余电流值，能达到一个预定的极限不驱动时间的RCBO。3.3.13闭合位置closedposition保证RCBO主电路预定的连续性的位置。openposition
3.3.14断开位置
保证RCBO主电路的断开触头之间有预定的电气间隙的位置。3.3.15极pole
仅与主电路的一个独立的导电路径相连的RCBO的部件，具有用来连接和断开主电路本身的触头。它不包括那些用来将各极固定在一起并使各极一起动作的部件。3.3.15.1过电流保护极overcurrentprotectedpole具有过电流脱扣器的极，下面称为保护极。3.3.15.2无过电流保护极overcurrentunprotectedpole没有过电流脱扣器的极，但是在其它方面通常与同一台RCBO的保护极具有相同的性能。下面称为无保护极。
1为确保本技术要求，无保护极可以与保护极结构相同或采用特殊结构。2如果无保护极的短路能力与保护极不一样，应由制造厂标明。3.3.15.3开闭中性极switchedneutral pole只用来开闭中性线而不需有短路能力的极。3.3.16不断开中性线uninterruptedneutral不断开也没有过电流保护，用来连接设备的中性导体的电流路径。3.3.17主电路(RCBO的）maincircuit(of aRCBO)包括在电流路径里的RCBO的所有导电部件。3.3.18控制电路(RCBO的）controlcircuit(ofaRCBO）用于RCBO的闭合操作或断开操作或用于两者的电路(除主电路的电流路径以外)。注：本定义包括用于试验装置的电路，3.3.19辅助电路(RCBO的）auxiliarycircuit(ofaRCBO)除了RCBO的主电路和控制电路以外的电路里所包括的RCBO的所有导电部件。3.3.20AC型RCBORCBOtypeAC
GB16917.1-1997
对突然施加的或缓慢上升的剩余正弦交流电流能确保脱扣的RCBO。3.3.21A型RCBORCBOtypeA
对突然施加的或缓慢上升的剩余正弦交流电流和剩余脉动直流电流能确保脱扣的RCBO3.3.22试验装置testdevice
装在RCBO里的模拟RCBO在规定条件下动作的剩余电流条件的装置。3.4与激励量值和范围有关的定义3.4.1额定值ratedvalue
由制造厂对RCBO的特定工作条件所规定的量值。3.4.2过电流overcurrent
超过额定电流的任何电流。
3.4.2.1过载电流overload current在一个没有电气损坏的电路里发生的过电流。注；过载电流如果持续一个足够的时间，可能引起损坏。3.4.2.2短路电流short-circuit current正常工作时电位不同的点之间阻抗可忽略的故障产生的过电流。注：短路电流可能由故障引起或由错误的连接引起。3.4.3预期电流prospectivecurrent如果RCBO和过电流保护装置（如果有的话)的每个主电流回路用一个阻抗可忽略不计的导体代替时，在电路中流过的电流。
注：预期电流同样可以看作一个实际电流，例如：预期分断电流，预期峰值电流，预期剩余电流等。3.4.4预期峰值电流prospectivepeakcurrent在接通以后的瞬态过程中预期电流的峰值。注：此定义假定电流是由理想的RCBO接通的，即其阻抗瞬时地由无穷大转变为零，对电流可流过几个不同路径的电路，例如多相电路，此定义进一步假定电流在所有极是同时接通的，即使仅考虑一个极的电流。5（交流电路的）最大预期峰值电流maximumprospectivepeakcurrent(ofana.c.circuit）3.4.5
当电流接通发生在可能导致最大值的瞬间的预期峰值电流。注：对多相电路中的多极断路器，最大预期蜂值电流只考虑一极。3.4.6短路（接通和分断）能力short-circuit(makingandbreaking）capacity在规定条件下，用RCBO来接通，承载其断开时间和分断的用有效值表示的预期电流的交流分量。3.4.6.1极限短路分断能力ultimateshort-circuitbreakingcapacity根据规定的试验程序，其规定条件不包括RCBO在0.85倍不脱扣电流下承载约定时间的分断能力。
3.4.6.2运行短路分断能力serviceshort-circuit breaking capacity根据规定的试验程序，其规定条件包括RCBO在0.85倍不脱扣电流下承载约定时间的分断能力。3.4.7分断电流breakingcurrent在分断过程中，产生电弧瞬间在RCBO一个极流过的电流。注：交流以有效值表示。
3.4.8外施电压appliedvoltage
在刚接通电流前，加在RCBO一个极的端子之间的电压。注：此定义指单极RCBO。对多极RCBO，外施电压是RCBO电源端子之间的电压。3.4.9恢复电压recoveryvoltage分断电流后，在RCBO的一极接线端子之间出现的电压。注
1此电压可以认为有两个连续的时间间隔组成，第一个时间间隔出现瞬态电压，接着的第二个时间间隔只出现工频恢复电压。
GB16917.1-1997
2此定义指单极RCBO。对多极RCBO，恢复电压是指RCBO电源端子之间的电压。3.4.9.1瞬态恢复电压transientrecoveryvoltage在具有显著瞬态特征的时间内的恢复电压。注：根据电路和RCBO的特性，瞬态电压可以是振荡的、非振荡的或两者兼有。此电压包括多相电路中性点位移的电压。
3.4.9.2工频恢复电压power-frequencyrecoveryvoltage在瞬态电压现象消失以后的恢复电压。3.4.10断开时间openingtime
RCBO在闭合位置，从主电路电流达到过电流脱扣器动作值瞬间起到所有极的弧触头都分开瞬间为止的时间。
注：断开时间通常称为脱扣时间。尽管严格地说脱扣时间是断开时间开始瞬间起到断开指令不可逆转瞬间为止的时间间隔。
3.4.11燃弧时间arcingtime
3.4.11.1—极燃弧时间arcingtimeofapole从一极产生电弧瞬间起到该极电弧最终熄灭瞬间为止的时间间隔。3.4.11.2多极RCBO燃弧时间arcingtimeofamultipoleRCBO从第一个电弧产生瞬间起到所有极电弧最终熄灭瞬间为止的时间间隔。3.4.12（过电流情况下的）分断时间breaktime(incaseofovercurrent）在过电流时，从RCBO的断开时间开始到燃弧时间结束为止的时间间隔。注：此定义根据GB/T2900.18中6.2.3条，3.4.13P't（焦耳积分）P’t(Jouleintegral)电流的平方在给定的时间间隔(to，ti)内的积分。P't =
id
3.4.14RCBO的I\t的特性I\tcharacteristicofaRCBO在规定的工作条件下，表示It的最大值为预期电流函数的曲线。3.4.15串联的过电流保护装置之间的配合coordinationbetweenovercurrentprotectivedevicesinseries
3.4.15.1选择性极限电流（I，）selectivity-limitcurrent(1）负载端的保护装置的最大分断时间-电流特性和另一个保护装置的弧前(指熔断器)或脱扣(指断路器)时间-电流特性交点的电流坐标。选
1选择性极限电流是一个电流极限值：一在此值以下，如有两个串联的过电流保护装置，负载端的保护装置及时完成它的分断动作，以防止另一个保护装置开始动作(即保证选择性)。—在此值以上，如有两个串联的过电流保护装置，负载端的保护装置可以不及时完成分断动作来防止另一个保护装置开始动作(即不保证选择性）。21\特性可用来替代时间-电流特性。3.4.15.2交接电流（Is）take-overcurrent两个过电流保护装置的最大分断时间-电流特性交点的电流坐标。注
1交接电流是一个电流极限值，在此值以上，如两个过电流保护装置串联，电源端的保护装置一般（但不是必须）对另一个保护装置提供后备保护。2It特性可用来替代时间-电流特性。GB16917.1-1997
3.4.16约定不脱扣电流（I）conventionalnon-trippingcurrent(Iat）RCBO能承载一个规定时间(约定时间)而不动作的规定电流值。3.4.17约定脱扣电流（I）conventionaltrippingcurrent(I）使RCBO在规定时间(约定时间)内动作的规定电流值。3.4.18瞬时脱扣电流instantaneoustrippingcurent使断路器无故意延时自动动作的最小电流值。3.4.19电气间隙（见附录B）clearance两个导电部件之间在空气中的最短距离。注；在确定对易触及部件的电气间隙时，绝缘外壳的易触及表面应视为导电的，好象该外壳的能被手或图3的标准试验指触及的表面复盖一层金属箔一样。3.4.20爬电距离（见附录B）creepagedistance两个导电部件之间，沿绝缘材料表面的最短距离注；在确定对易触及部件的爬电距离时，绝缘材料的易触及表面应视为导电的，好象该外壳的能被手或图3的标准试验指触及的表面复盖一层金属箔一样。3.4.21主电路不动作的过电流non-operatingovercurrentsinthemaincircuit不动作过电流极限值的定义见3.4.21.1和3.4.21.2。注：在主电路过电流的情况下，由于检测装置本身的不对称，即使没有剩余电流，检测装置也可能发生动作。3.4.21.1具有两个电流回路的RCBO通以负载电流时的过电流极限值limitingvalueofovercur-rent in case ofa load througha RCBOwith two current paths没有任何对框架或对地故障以及没有对地泄漏电流时，能流过一个具有两个电流回路的RCBO而不使其动作的过电流负载的最大值。3.4.21.2单相负载通过三极或四极RCBO时的过电流极限值limitingvalueofovercurrentincaseof a single phase load through a three-pole or four-pole RCBO没有任何对框架或对地故障以及没有对地泄漏电流时，能流过一个三极或四极RCBO而不使其动作的单相过电流最大值。
3.4.22剩余接通和分断能力residualmakingandbreakingcapacity在规定的使用和工作条件下，RCBO能够接通、承载其断开时间以及能够分断的剩余预期电流的交流分量值。下载标准就来标准下载网
3.4.23动作功能与线路电压有关的RCBO的线路电压极限值(U，和U,）limitingvalue(U，andU,）of the line voltage for RCBO's functionally dependent on line voltage3.4.23.1U
线路电压下降时，动作功能与线路电压有关的RCBO仍能在规定条件下动作的最小线路电压值(见9.17.1)。
3.4.23.2U
低于该电压时，动作功能与线路电压有关的RCBO在没有任何剩余电流情况下自动断开的最小电压值。
3.5与影响量值和范围有关的定义3.5.1影响量influencingquantity可能改变RCBO的规定动作的任何量。3.5.2影响量的基准值referencevalueof aninfluencingquantity与制造厂规定的特性有关的影响量值。3.5.3影响量的基准条件referenceconditionsof influencingquantities所有的影响量都有基准值。
