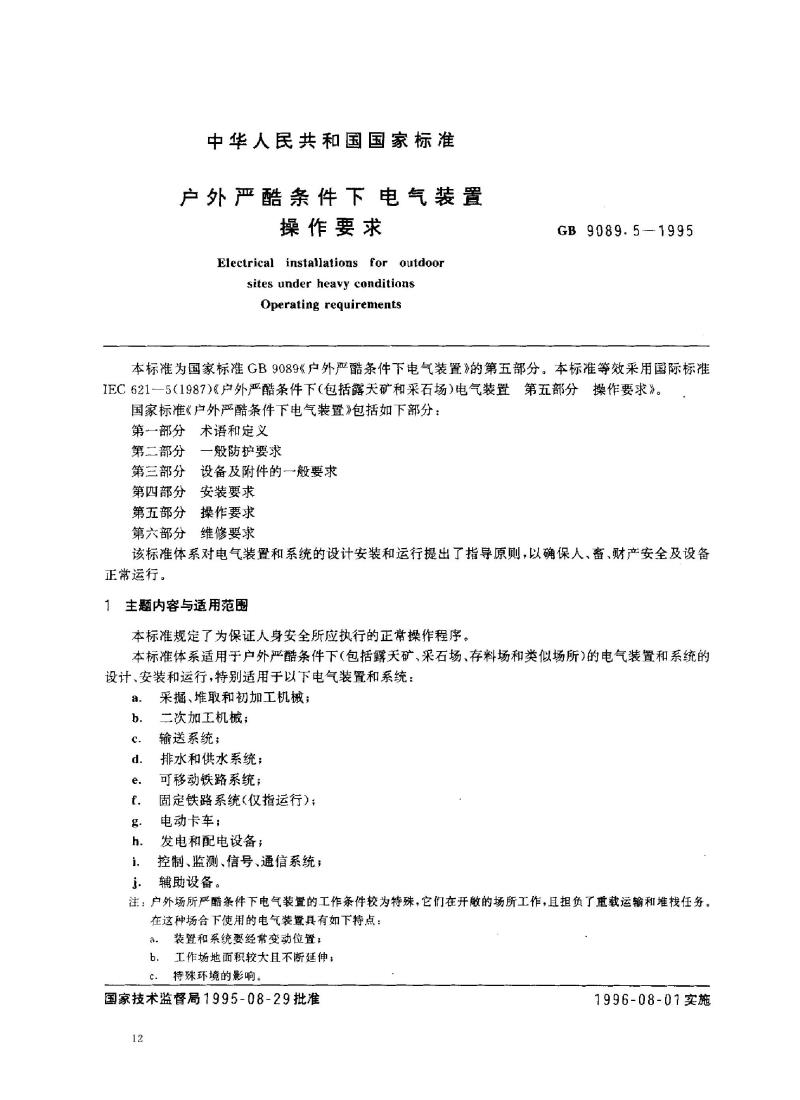

中华人民共和国国家标准
户外严酷条件下电气装置操作要求
Electrical installations for outdoor sites under heavy conditions - Operating requirements
GB 9089.5-1995

本标准为国家标准GB9089《户外严酷条件下电气装置》的第五部分，等效采用国际标准 IEC 621-5 (1987)《户外严酷条件下电气装置 第五部分 操作要求》。本标准体系包括：第一部分 术语和定义，第二部分 一般防护要求，第三部分 设备及附件的一般要求，第四部分 安装要求，第五部分 操作要求，第六部分 维修要求。该体系为电气装置和系统的设计、安装和运行提供指导，以确保人员、畜、财产安全及设备正常运行。

1 主题内容与适用范围
本标准规定为保证人身安全应执行的正常操作程序，适用于户外严酷条件下（包括露天矿、采石场、存料场及类似场所）的电气装置和系统设计、安装和运行，特别适用于：
a. 采掘、堆取和初加工机械
b. 二次加工机械
c. 输送系统
d. 排水和供水系统
e. 可移动铁路系统
f. 固定铁路系统（仅指运行）
g. 电动卡车
h. 发电和配电设备
i. 控制、监测、信号、通信系统及辅助设备下载标准就来标准下载网
注：户外严酷条件下电气装置工作条件特殊，装置经常变动位置，工作场地面积大且不断延伸，受特殊环境影响。

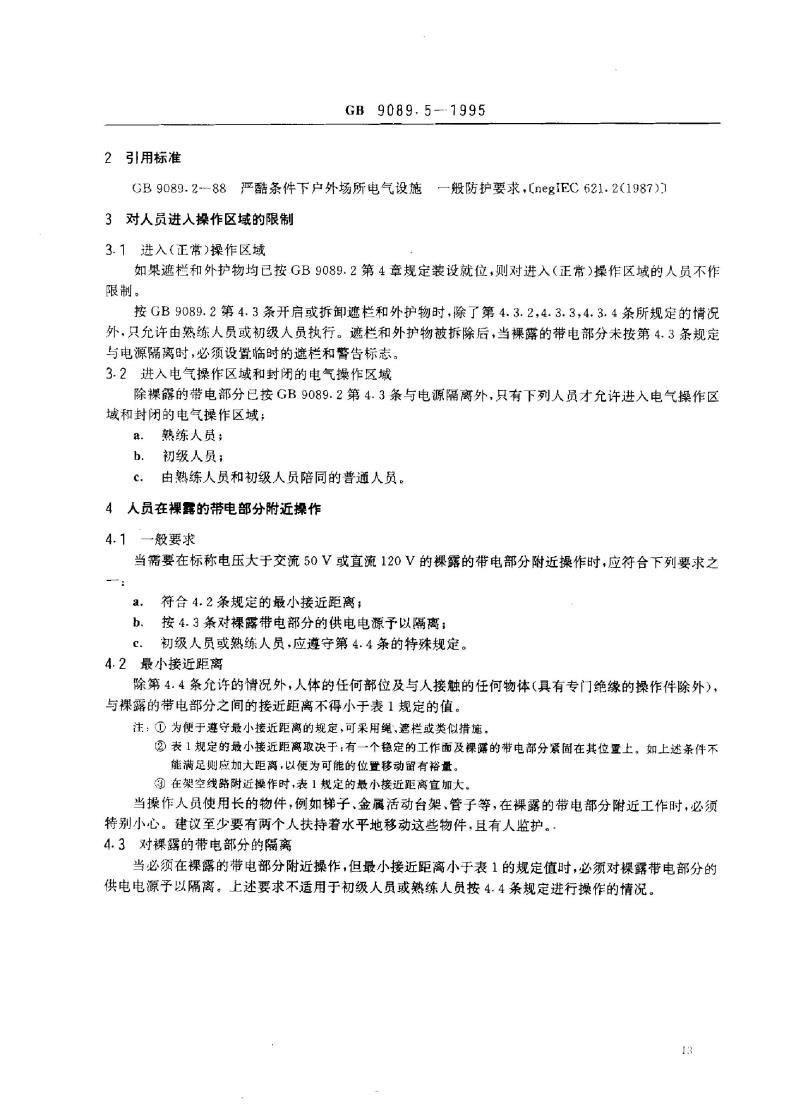

2 引用标准
GB 9089.2-88 严酷条件下户外场所电气设施一般防护要求
IEC 621-2(1987) 对人员进入操作区域的限制

3 人员进入电气操作区域
3.1 进入正常操作区域
当遮栏和外护物按GB9089.2第4章装设就位时，对人员进入操作区域不作限制。开启或拆卸遮栏和外护物时，除特定情况外，仅允许熟练人员或初级人员操作。遮栏或外护物拆除后，若裸露带电部分未隔离，应设置临时避栏和警告标志。
3.2 进入封闭或操作区域
除裸露带电部分已隔离外，仅允许以下人员进入：
a. 熟练人员
b. 初级人员
c. 由熟练或初级人员陪同的普通人员

4 人员在裸露带电部分附近操作
4.1 一般要求
在标称电压大于交流50V或直流120V的裸露带电部分附近操作时，应遵守以下要求：
a. 符合4.2条规定的最小接近距离
b. 按4.3条对裸露带电部分的供电电源进行隔离
c. 初级或熟练人员操作，应遵守4.4条的特殊规定

4.2 最小接近距离
除4.4条允许情况外，人体任何部位及接触物体（具有专门绝缘的操作件除外）与裸露带电部分之间的距离不得小于表1规定。
注：可使用绳、遮栏等措施；架空线路操作时宜增加距离；使用长物件如梯子、金属管工作时，应至少两人扶持并有监护人员。

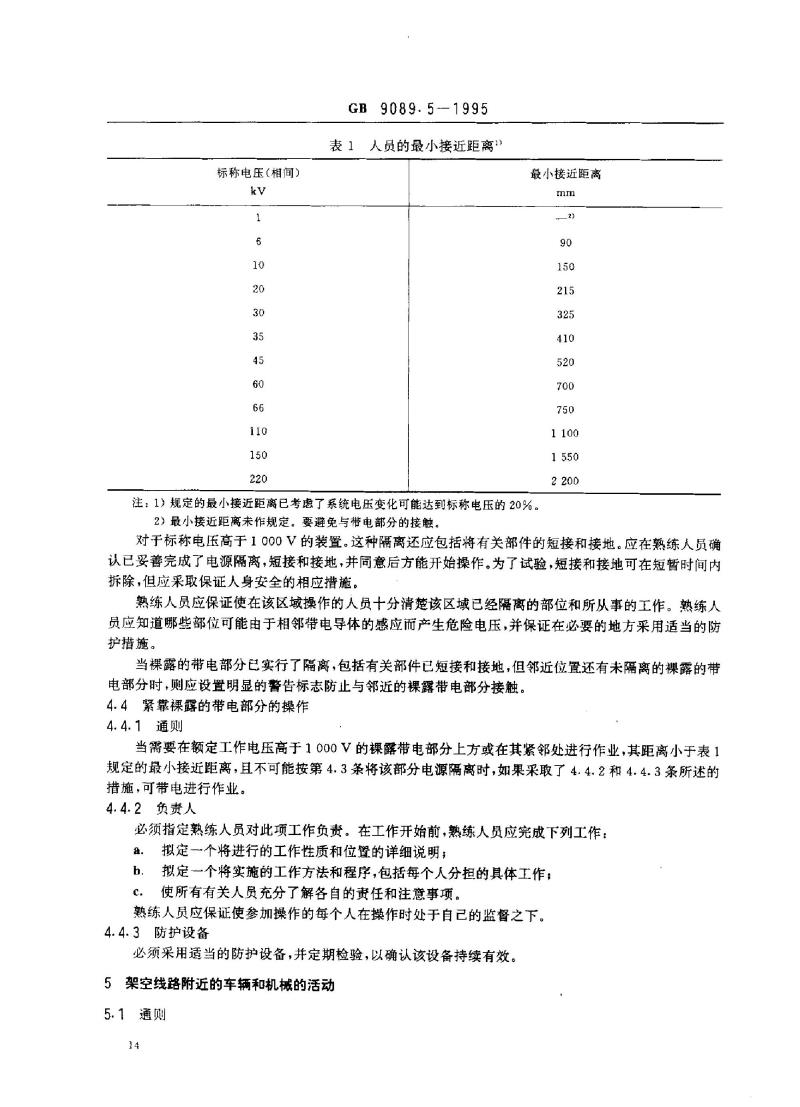

表1 人员的最小接近距离
标称电压（kV）: 1, 6, 10, 20, 30, 35, 45, 60, 66, 110, 150, 220
最小接近距离（mm）: 23, 90, 150, 215, 325, 410, 520, 700, 750, 1100, 1550, 2200
注：最小接近距离考虑了系统电压可能超出标称20%。未规定时应避免接触带电部分。对于标称电压高于1000V的装置，应包括短接和接地措施，并由熟练人员确认隔离完成。

4.3 裸露带电部分隔离
当最小接近距离不足时，必须对裸露带电部分供电电源进行隔离，除4.4条规定的情况外不适用初级或熟练人员操作。
