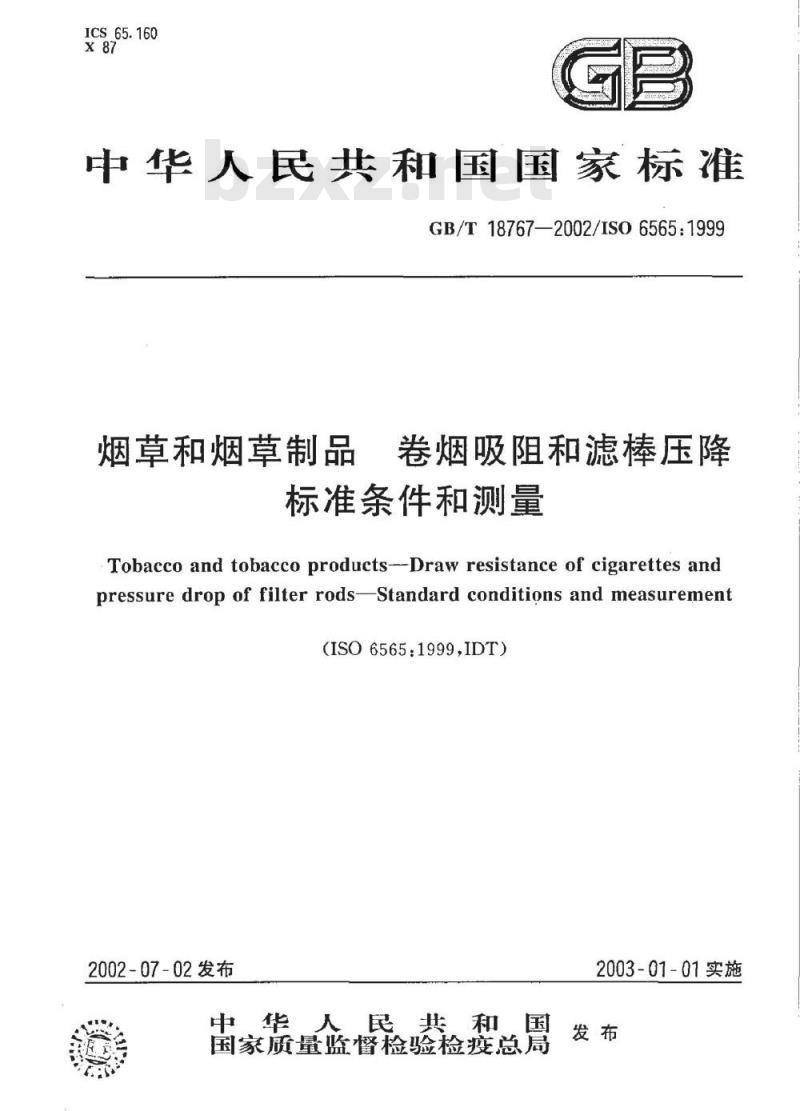

【国家标准(GB)】 烟草及烟草制品 卷烟吸阻和滤棒压降标准条件和测量

ICS_65.160
中华人民共和国国家标准
GB/T18767—2002/IS06565:1999烟草和烟草制品
卷烟吸阻和滤棒压隆
标准条件和测量
Tobacco and tobacco products--Draw resistance of cigarettes andpressure drop of filter rodsStandard conditions and measurement（ISO6565：1999,DT）
2002-07-02发布
中华人民共和国
国家质量监督检验检疫总局
2003-01-01实施

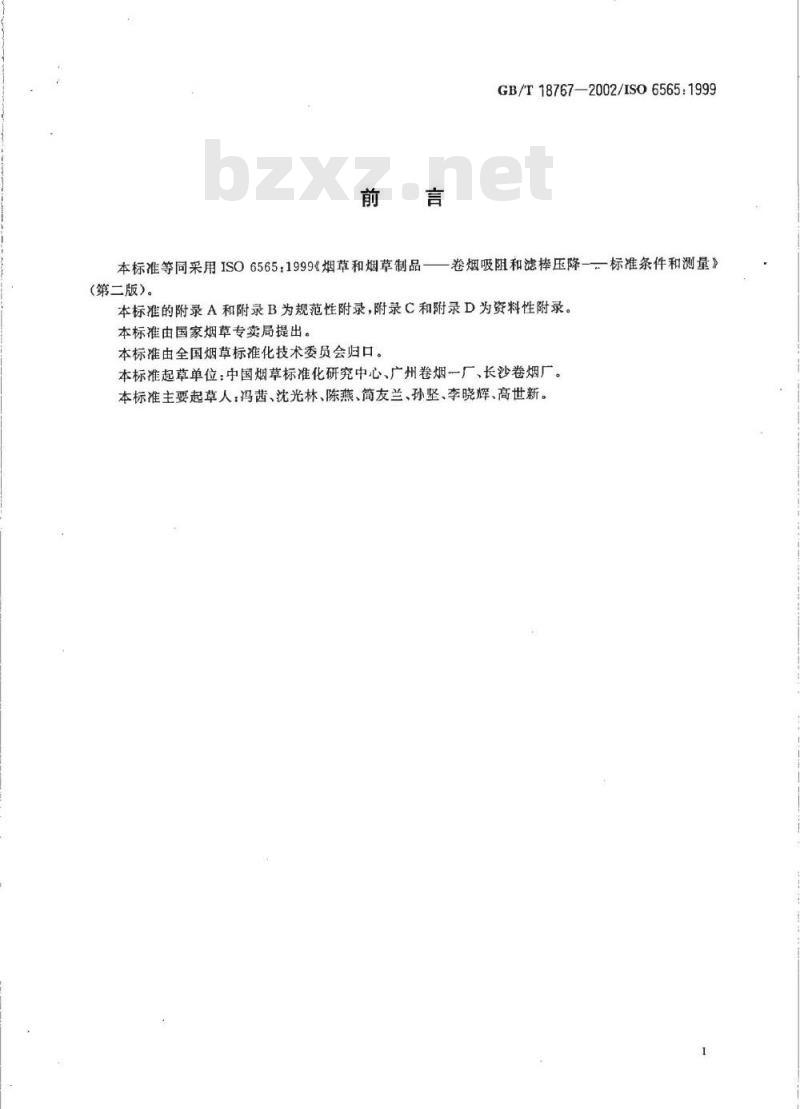

GB/T18767—2002/ISO6565:1999本标准等同采用ISO6565：1999《烟草和烟草制品—卷烟吸阻和滤棒压降一一标准条件和测量》（第二版）。
本标准的附录A和附录B为规范性附录，附录C和附录D为资料性附录。本标准由国家烟草专卖局提出。本标准由全国烟草标准化技术委员会归口。本标准起草单位：中国烟草标准化研究中心、广州卷烟一厂、长沙卷烟厂本标准主要起草人，冯茜、沈光林、陈燕、简友兰、孙坚、李晓辉、高世新。iikAoNrkca

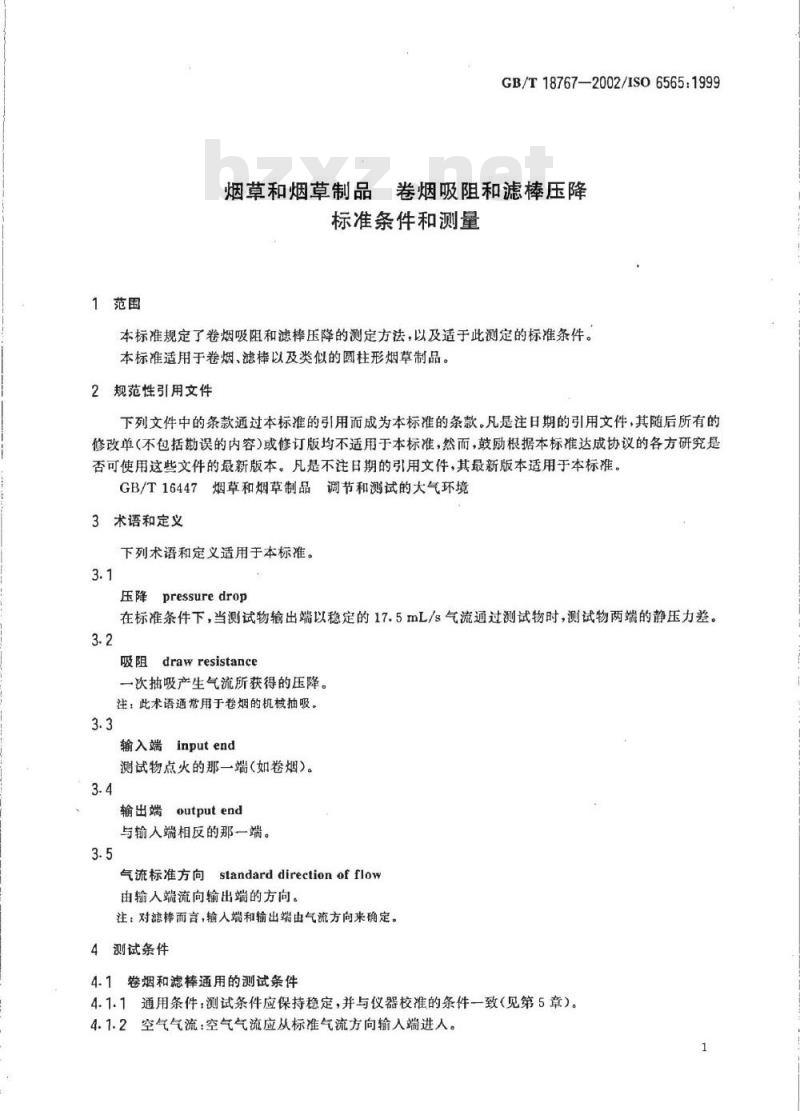

1范围
GB/T18767-—2002/ISO6565:1999烟草和烟草制品卷烟吸阻和滤棒压降标准条件和测量
本标准规定了卷烟吸阻和滤棒压降的测定方法，以及适于此测定的标准条件。本标准适用于卷烟、滤棒以及类似的圆柱形烟草制品。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T16447烟草和烟草制品调节和测试的大气环境3术语和定义
下列术语和定义适用于本标准。3.1
压降pressuredrop
在标准条件下，当测试物输出端以稳定的17.5mL/s气流通过测试物时，测试物两端的静压力差。3.2
吸阻drawresistance
一次抽吸产生气流所获得的压降。注：此术语通常用于卷烟的机械抽吸。3.3
输入端inputend
测试物点火的那一端（如卷烟）。3-4
输出端output end
与输人端相反的那一端。
气流标准方向standarddirectionofflow由输人端流向输出端的方向。
注：对滤棒而言，输人端和输出端由气流方向来确定。4测试条件
4.1卷烟和滤棒通用的测试条件

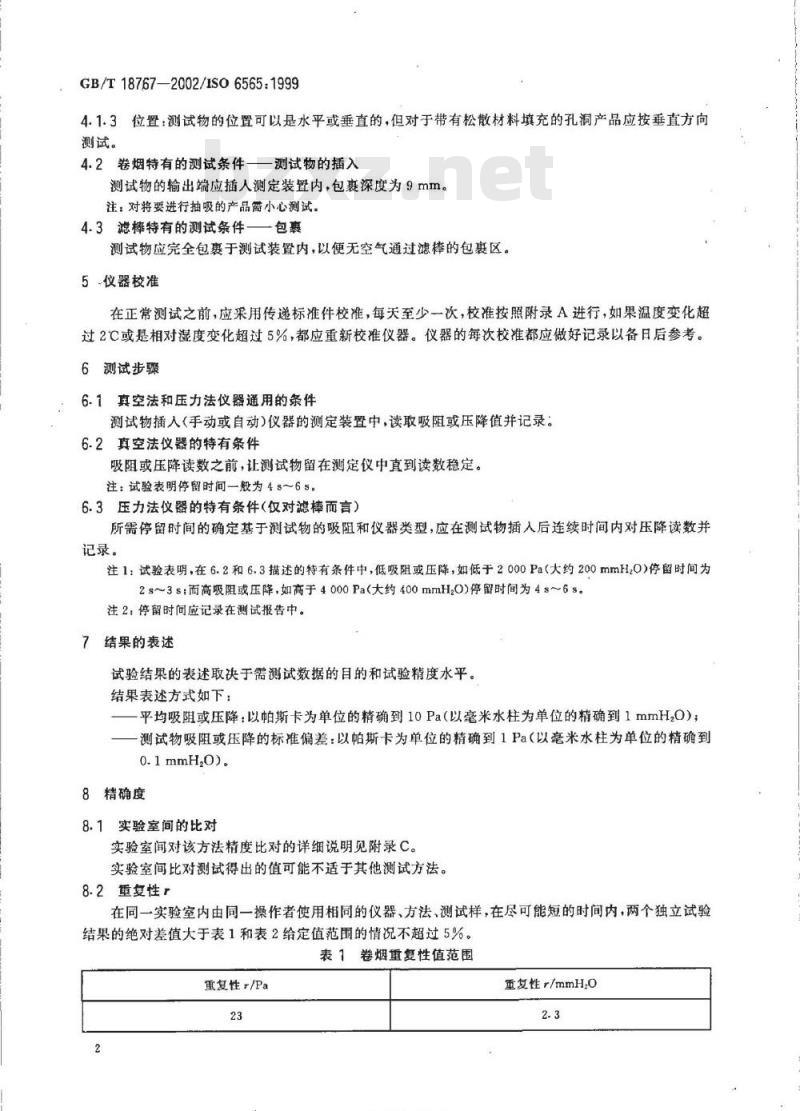

4.1.1通用条件：测试条件应保持稳定，并与仪器校准的条件一致（见第5章）。4.1.2空气气流：空气气流应从标准气流方向输人端进人。GB/T18767—2002/1SO6565：19994.1.3位置：测试物的位置可以是水平或垂直的，但对于带有松散材料填充的孔洞产品应按垂直方向测试。
4.2卷烟特有的测试条件—测试物的插入测试物的输出端应插人测定装置内，包裹深度为9mm。注：对将要进行抽吸的产品需小心测试。4.3滤棒特有的测试条件一—包裹测试物应完全包裹于测试装置内，以便无空气通过滤棒的包裹区。5仪器校准
在正常测试之前，应采用传递标准件校准，每天至少一次，校准按照附录A进行，如果温度变化超过2℃或是相对湿度变化超过5%，都应重新校准仪器。仪器的每次校准都应做好记录以备日后参考。6测试步骤
6.1真空法和压力法仪器通用的条件测试物插人（手动或自动)仪器的测定装置中，读取吸阻或压降值并记录。6.2真空法仪器的特有条件
吸阻或压降读数之前，让测试物留在测定仪中直到读数稳定。注：试验表明停留时间一般为4g～6s。6.3压力法仪器的特有条件（仅对滤棒而言）所需停留时间的确定基于测试物的吸阻和仪器类型，应在测试物插人后连续时间内对压降读数并记录。
注1：试验表明，在6.2和6.3描述的特有条件中，低吸阻或压降，如低于2000Pa（大约200mmH,0）停留时间为2s~3s：而高吸阻或压降，如高于4000Pa(大约400mmH,0)停留时间为4s~6s。注2：停留时间应记录在测试报告中。7结果的表述
试验结果的表述取决于需测试数据的目的和试验精度水平。结果表述方式如下：
平均吸阻或压降：以帕斯卡为单位的精确到10Pa（以毫米水柱为单位的精确到1mmH0）；测试物吸阻或压降的标准偏差：以帕斯卡为单位的精确到1Pa（以毫米水柱为单位的精确到0.1mmH,0).
8精确度
8.1实验室间的比对
实验室间对该方法精度比对的详细说明见附录C。实验室间比对测试得出的值可能不适于其他测试方法。8.2重复性r
在同一实验室内由同一操作者使用相同的仪器、方法、测试样，在尽可能短的时间内，两个独立试验结果的绝对差值大于表1和表2给定值范围的情况不超过5%。表1卷烟重复性值范围
重复性r/Pa
ikANiKAca
重复性r/mmHO
重复性r/Pa

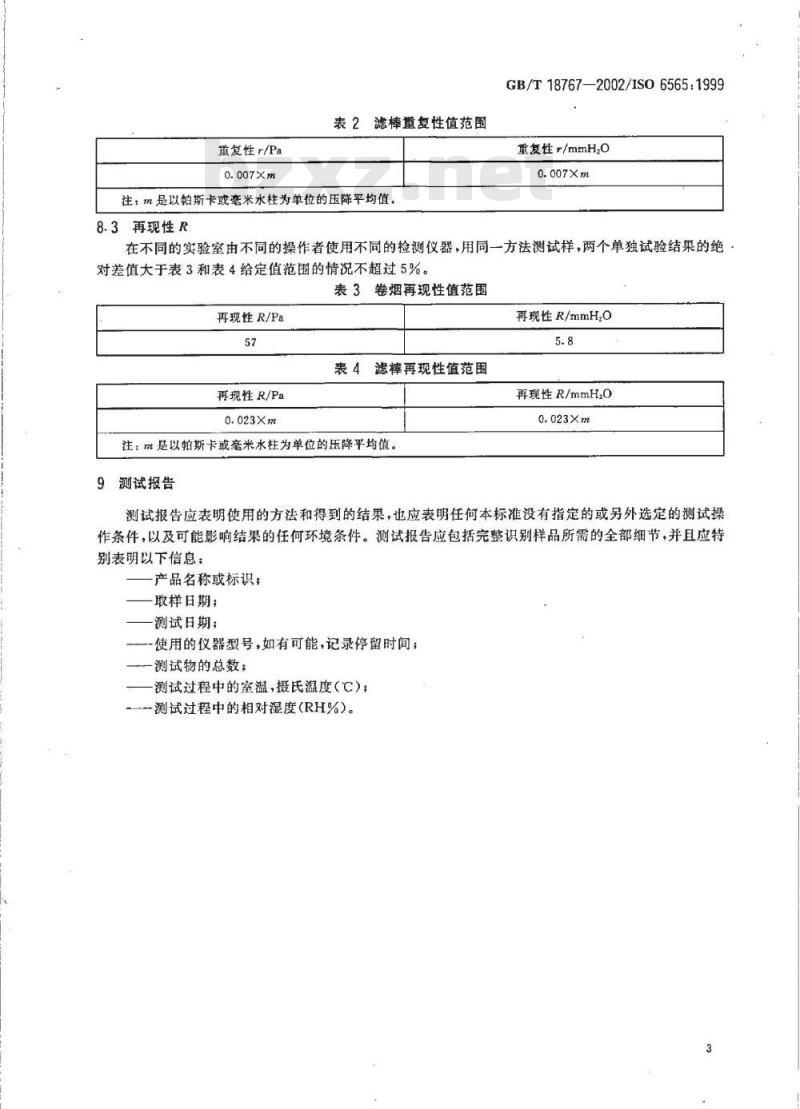

表2滤棒重复性值范围
注，m是以帕斯卡或毫米水柱为单位的压降平均值。8.3再现性R
GB/T18767—2002/1SO6565:1999重复性+/mmH.0
在不同的实验室由不同的操作者使用不同的检测仪器，用同一方法测试样，两个单独试验结果的绝对差值大于表3和表4给定值范围的情况不超过5%。表3卷烟再现性值范围
再现性R/Pa
再现性R/Pa
表4滤棒再现性值范围
注：m是以帕斯卡或毫米水柱为单位的压降平均值。9测试报告
再现性R/mmH.O
再现性R/mmH20
测试报告应表明使用的方法和得到的结果，也应表明任何本标准没有指定的或另外选定的测试操作条件，以及可能影响结果的任何环境条件。测试报告应包括完整识别样品所需的全部细节，并且应特别表明以下信息：
-产品名称或标识；
-取样日期；
测试日期：
使用的仪器型号，如有可能，记录停留时间；一测试物的总数；
一测试过程中的室温，摄氏温度（C)；-测试过程中的相对湿度（RH%）。GB/T18767—2002/ISO6565:1999附录A
（规范性附录）
使用压降传递标准件校准吸阻或压降的测定仪器A.1仪器的校准
按照仪器说明书对卷烟吸阻或滤棒压降仪器进行校难和测试。为获得最高的准确度，仪器的校准尽可能接近其满刻度量程或者预测产品测试范围的最大值。为了检查测量系统的线性化或者在校准过程中可能出现的空气泄露，至少需要一个在中间值范围的压降传递标准件，以得到中间范围的值。除中间值外，可以用一个接近待测试样吸阻或压降的标准件进行校准检查。A.2步骤
使用前，将压降传递标准件的温度平衡到环境空气温度，按照仪器说明书的要求，将压降传递标准件插入测量头，当读数稳定后，按如下的校准步骤进行：a）对于由临界流量孔（CFO）确定的体积流量为17.5mL/s的真空法（吸气）仪器，无法调节流量，只能调节电子屏幕以显示传递标准件的标称值；b）对于带有流量控制的压力法（吹气）仪器，连接外部压力计和气体测定环路并调整流量控制器，直到压力计显示标准件的值。然后，调整电子屏幕以显示标准件的标称值；对于液柱（吹气）仪器，首先调整液位至零刻度，然后插人标推件到测量头，当液柱稳定后，调整流量控制器直到压力显示传递标准件的标称值。TIKAONiKAca-
B.1标准件的基本特性
附录B
（规范性附录）
压降传递标准件的校准
GB/T18767—2002/ISO6565:1999压降传递标准件用来校准测量仪器，以测定卷烟吸阻和滤棒压降。压降传递标准件应由不受使用和年限影响的情性材料制成。
标推件：
与典型的卷烟物理尺寸、形状十分相似；具有吸阻或压降可重复值；
不易受环境影响而产生变化。
通过压降标准件的空气流应是薄片状形态。B.2步骤
实验室测试的大气条件应依照GB/T16447的规定，温度（22士2）℃，相对湿度（60士5）%RH，大气压对体积流量无影响。
标准件的输出端应连接能够产生恒定体积空气流的抽吸源，标准件输出端的体积流量（17.5土0.3）mL/s应由不会对气流产生系统影响的气体校准器确定，空气应持续流动直到系统达到热平衡。在稳定条件下受控气体通过时，测定的标准件输出端和大气静态压差，以帕斯卡（或毫米水柱）表示的压降值应在标准件上标注，参考值也应标注在标准件上，以供校准的可追溯性。校准装置见图B.1。免费标准下载网bzxz
-GB/T16447测试的大气：
一压降传递标准件；
3-—连接件；
一空气流：
抽吸源（17.5±0.3）mL/s
压力转换器。
图B.1校准装置
注：皂膜流量计不能用于压降传递标准件的校准，这些装置增加了测量大气的湿度，引起体积流量增加且流速降低。
GB/T18767—2002/ISO6565:1999C.1实验室数和测试样品数
附录C
（资料性附录）
比对实验结果
烟草科学研究合作中心于1994年进行了包括21个实验室的国际合作测试，测试了6种不同类型（档次）的卷烟和6种不同类型（档次）的滤棒，得到的结果按照ISO57253进行统计分析，得出表C.3和表C.4中列出的精确数据。
C.2样品的选择
用于各实验室检测的烟样由不同烟草制造商提供，一些样品直接从生产中取得，而没有经过任何筛选，一些样品选来称总重，其中一个样品用来称重和测吸阻。用来测重复性和再现性的数据是针对卷烟而言，因此，不仅反映了检测步骤的可变性，而且反映了产品的可变性。
卷烟滤棒样品经精心选择用来测压降，每个测试样与总体单支平均值可允许的最大偏差为士1.5%。因此，重复性和再现性的数据结果主要反映测量步骤的可变性。C.3测试条件
测试之前，样品在下列条件中至少平衡24h：温度：（22士2)℃；
相对湿度：（60士5)%RH。
每次测试，取30个读数，即随机选取30个测试物进行测试。同一个样品的30个不同的测试样的重复测试应在尽可能短的时间内完成。所有的测试应在一天内完成。虽然不同样品未能在同一天测试，但大多数实验室在同一天完成测试。C.4样品条件
如上所述，要求各实验室在测试前将样品置于温度（22士2）℃，相对湿度（60士5）%RH的环境中平衡至少24h。当然，生产实际情况并非如此，但发现对减少样品的变化是必需的。实验室记录的实际条件，卷烟的温度范围从21℃～23℃，相对湿度范围从59%RH～66%RH，只有一个实验室相对湿度略超过最大值，但未超过对实验室结果有影响的范围。滤棒的条件：温度20℃～23.5℃，相对湿度57%RH～63%RH。C.5测试条件
在样品测试过程中，对测试环境条件无特别的约定要求，观测和记录的真实环境条件在表C.1中给出。
表C.1观测的真实条件
温度/℃
21.5~26.5
21.5~24.5
相对湿度/%
大气压大约对应于从海平面到高于海拔1800m的位置。6
KANiKAca
大气压/hPa
847~1019
847~1025
C.6卷烟测试的重复性和再现性
GB/T18767—2002/ISO6565:1999平均吸阻m，重复性范围r和再现性范围R在表C.3中均以帕斯卡（Pa）和mmH,O为单位。按照ISO5725：1986中14.773条款对其进行计算。40
重复性范围：
再现性范围R.
图C.1r或R与m的关系（卷烟）
图C.1表明在R、r和m之间无明显的关联。表C.2和R的最终确定值
这些值在吸阻测量范围400Pa(40mmH,0）到1300Pa(130mmH,0)内有效120
表C.3卷烟平均吸阻m、重复性r和再现性R计算化简值序号
滤棒测试的重复性和再现性
平均压降m、重复性r和再现性R的值由表C.4给出，按照ISO5725：1986中14.7C条款对其进行计算，表C.4表明r和R的值随着m值的增加似乎线GB/T18767—2002/ISO6565:1999性增加。
而图C.2确认这一条线性关系并可表示为一通过原点的直线：20
重复性范围
·再现性范围R。
式中：
图C.2r或R与m之间的关系（滤棒）r=bXm
R=b×m
一重复性范围，单位为毫米水柱（mmHO)；斜率；
平均压降，单位为毫米水柱(mmH,O)；再现性范围，单位为毫米水柱（mmH,O）。600
m/mmH,0
表C.4滤棒的平均压降m，重复性r和再现性R的计算化简值实验
r和R的最后结果可以用直线方程式来表示。Pa
这些直线的斜率，按照ISO5725：1986中15.6[2)条款计算，如表C.5所示。8
TTKANIKAa-
r=0.007Xm
R=0.023Xm
表C.5滤棒r、R和m的关系
最终值
注1：m是以帕斯卡(Pa)或mmH,O为单位的压降值。GB/T18767-2002/IS06565:1999
rm0.007×m
R=0.023xm
注2：这些值对压降测量范围2000Pa(200mmH,0）到7000Pa(700mmH,0）有效。GB/T18767-2002/ISO6565:1999
附录D
（资料性附录）
吸阻和压降测试的比较
临界流量孔和恒定质量流量仪器的对比鉴于本标准与ISO6565：1983（1983版为第一版）所描述的差异，现有两种类型的仪器用于吸阻（或压降)的测量，两种真空操作的仪器描述如下：第一种类型称为临界流量孔（CFO)，其具有恒定体积流量的装置。该仪器始终在测试物的输出端保持一恒定的体积流量，而与气压无关，随着测试物压降增大，输人端的流速将降低。因此，质量流速随着测试物压降的增大而降低。
第二种类型称为恒定质量流量（CMF），其保持恒定质量流速的空气通过所有测试物。测试物输出端的压力变化时该仪器能自动进行补偿，保持恒定的质量流速，结果在输入端的体积流速保持不变。对同一测试物而言，通过CMF的流速总是大于通过CFO的流速，因而采用CMF仪器获得的压降读数大于采用CFO仪器获得的压降读数。在此推荐的方式需要使用的仪器在测试物输出端保持恒定体积流量，即带有CFO装置的仪器。采用带有CFO装置和CMF装置的仪器测得的压降值之间的关系可用式(D.1)和式(D.2)表示：PDM=PDo
pa—Pro
PDo=PDM
式中：
-CMF装置测得的压降；
-CFO装置测得的压降；
p。(环境)压力。
表D.1给出一个实例。
表D.1带有CFO装置和带有CMF装暨获得的压降值差异的比较（修约值）CFO装置
CMF装置
..(D.2)
可以看出，在压降小于2000Pa（200mmH2O）时，差别基本上不明显，而压降大于3000Pa(300mmH,O)时差异显著增加。
