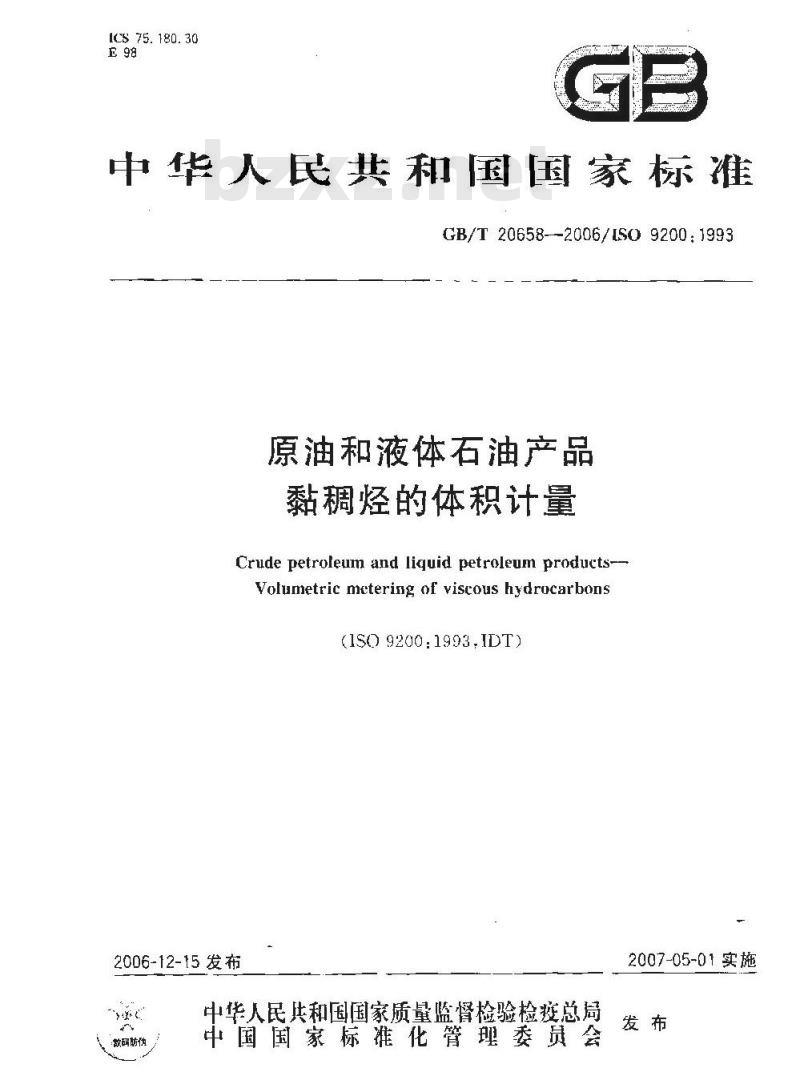

【国家标准(GB)】 原油和液体石油产品 粘稠烃的体积计量

ICS 75. 180. 30
中华人民共和国国家标
GB/T 20658--2006/ISO 9200;1993原油和液体石油产品
黏稠烃的体积计量
Crude petroleum and liguid petroleum products-Volumetric metering of viscous hydrocarbons(1S0 9200:1993.IDT)
2006-12-15发布
中华人民共和国国家质量监督检验检疫总局数码剪
中国国家标准化管理委员会
2007-05-01实施

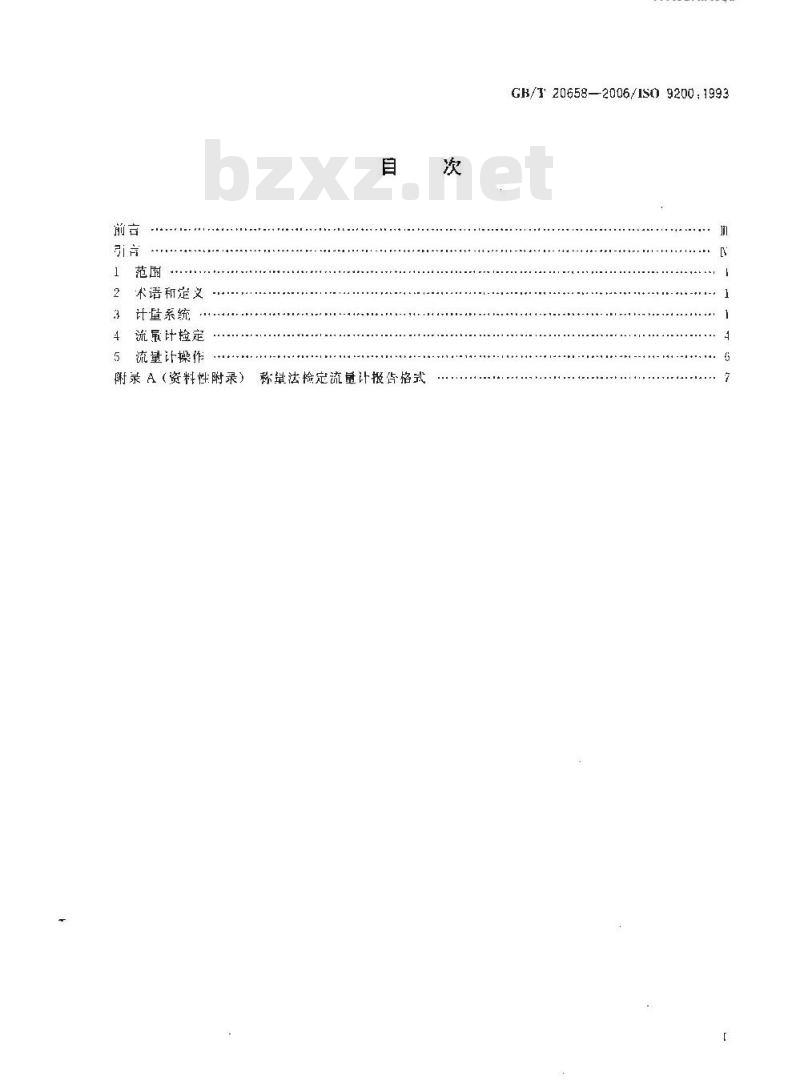

2术语和定义
3计量系统
流鼠计捡定
5流量计操作
附录A（资料性附录）
称望法检定流量计报皆格式
GB/T 20658—2006/IS0 9200,1993前言

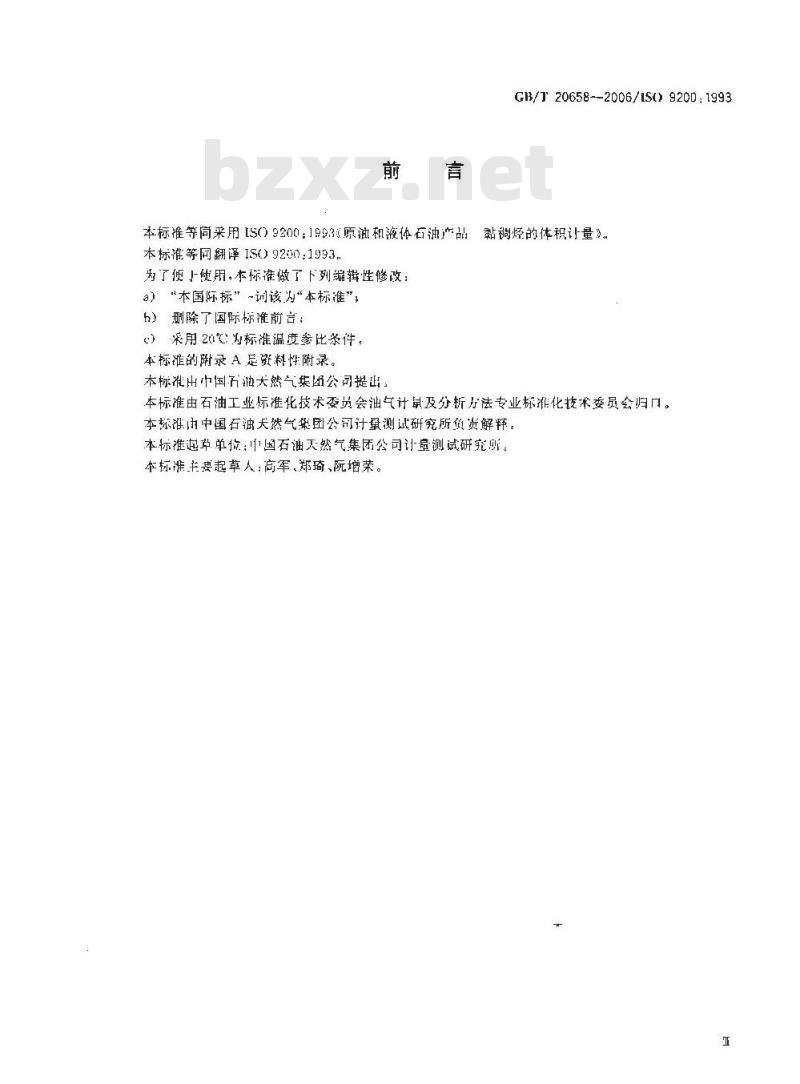

GI/T 20658--2006/IS() 920D : 1993本标准等尚采用[S09200：1993原油和液体石油产品黏稠烃的体积计量》.本标准等同翻译IS)9200：1993.为了使」使用,本标谁做了下列编辑性修改：a）“本国际标”~词该为“本标准”，h）删除了国际标推前言：
e）采用20℃为标准温度参比条件：本标准的附录 A 足资料性附录。本标准出中国石池大然气架团公司提出，本标准由石油工业标准化技术委员会油气计鼠及分析力法专业标准化技术委员会归口。本标准内中国石油天然气集团公司计量测试研究所负贵解释。本标准跑节单；国石油灭然气集团公司计靠测试研究所在标雅要起草人商军，郑琦、阮增荣。GB/T20658--2006/1S0 9200:1993引
iikAoNikAca

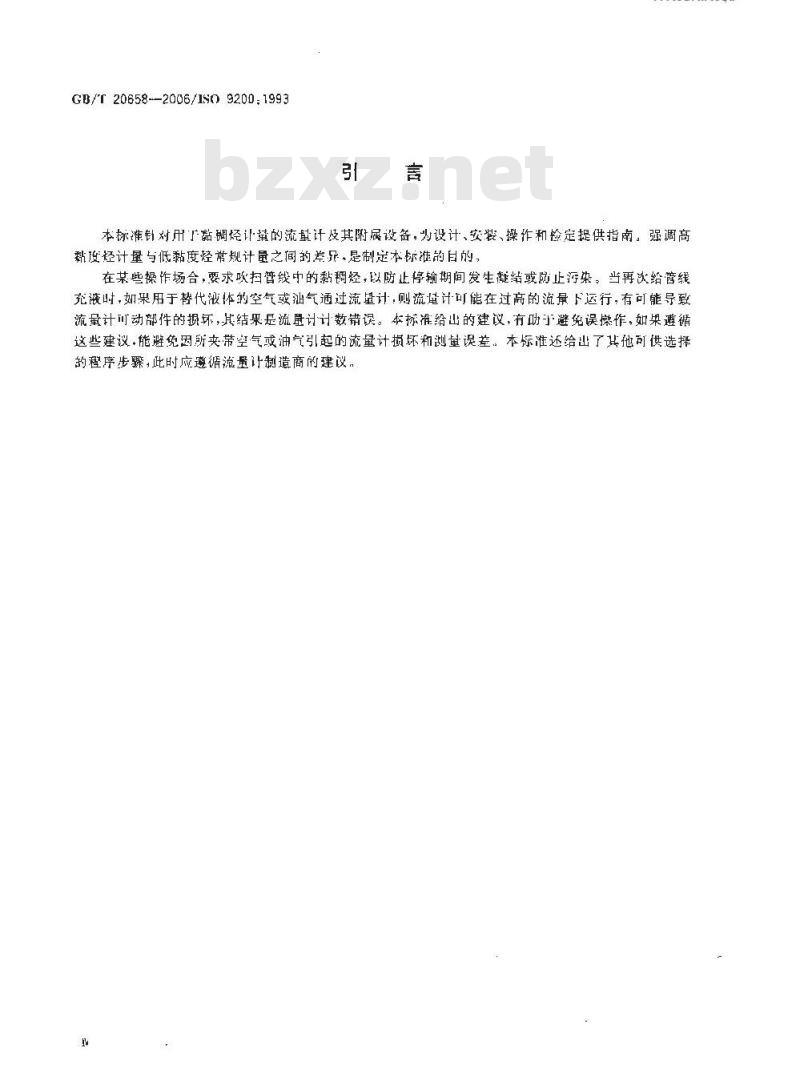

本标准针对用于黏调烃计量的流量计及其附属设备，为设计、安装、操作和检定提供指南。强调高黏度羟计量与低黏度烃常规计量之间的差足，是制定本标准的目的在某些操作场合，要求吹扫管线中的黏稠烃，以防止停输期间发生凝结或防止污染。当再次给管线充液时，如果用于替代体纳空气或汕气通过流量计则流量计可能在过高的流量下运行，有可能导致流量计可动部件的损坏环，其结果是流虽计计数错误。本标准给出的建议，有助予避免误燃作，如果遵循这些建议·能避免因所夹带空气或油气引起的流量计损坏和量误差。本标准还给出了其他可供选择的程序步骤，此时应遵循流量让制造商的建议1范围

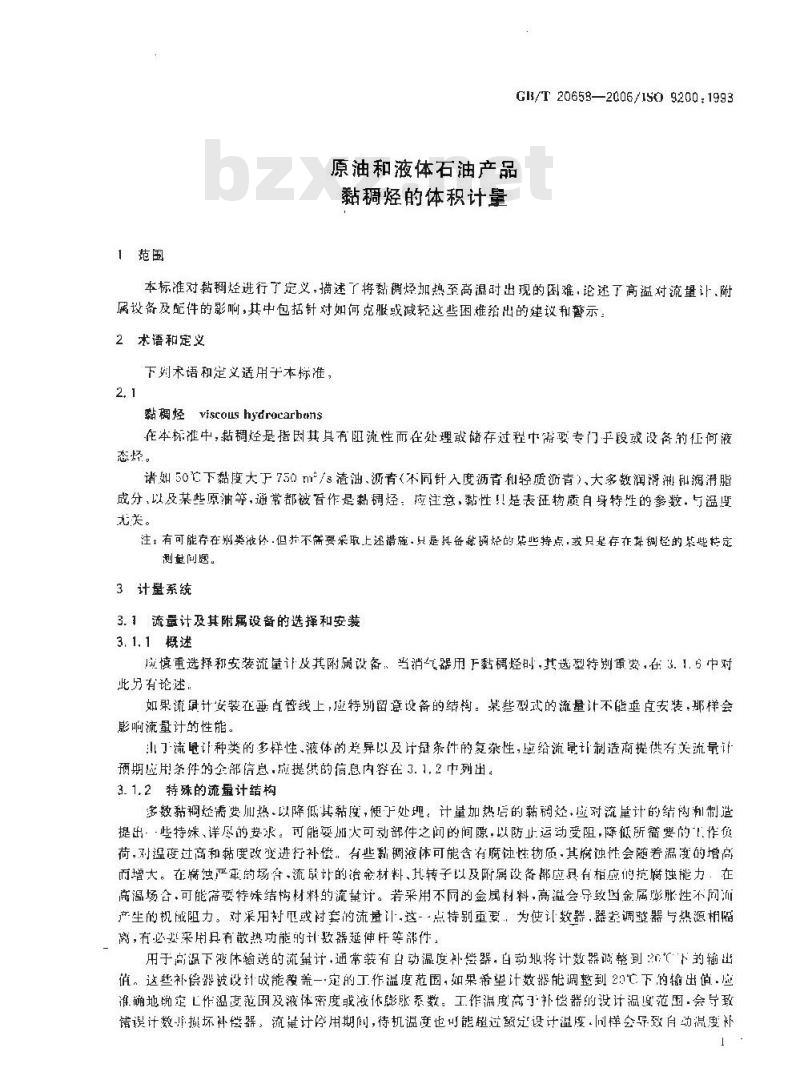

GI/T 20659—2006/1SO 9200:1993原油和液体石油产品
黏稠烃的体积计量
本标准对黏稠烃进行了定义，描述了将调烃加热至高温时出现的困难，论述了高温对流量让。附属设备及配件的影响，其中包括针对如何克服或减轻这些困难给出的建议和警示2术语和定义
下列术语和定义适用于本标准，2.1
黏稠烃viscoushydrocarhens
在本标准中，黏烃是指困其具有阻流性而在处理或储存过程中需要专门于段载设备的任何液态烃。
诸如50亡下黏度大下750㎡/s渣油、沥青（不同针入度沥青和轻质沥青）大多数润滑洒和润滑脂成分、以及某些原油等，通常都被看作是黏稠烃：应注意，黏性！是表征物质自身特性的参数，与温度尤关。
注，有可能存在期类液你.但并不需要采取上述措施只是具备黏研轻的某些特点·或只是存在举翻轻的装些特定测些间题。
3计量系统
3. 1流量计及其附属设备的选择和安装3. 1. 1概述
成慎重选择和安装流量计及其附属设备、当消气器用下黏调烃时，其选型特别重要，在3.1.6中对吡另有论递，
如果流鼠计安装在垂直管线上，应特别留意设备的结构。某些型式的流量计不能垂直安装那样会影响流量计的性能。
小7流电计种类的多样性.液体的差异以及计量条件的复杂性，应给流量计制造商提供有关疏量计预期应用条件的全部信息.成提供的信息内容在 3.1,2中列出。3.1.2特殊的流量计结构
多数黏稠轻需要加热，以降低其黏度，便于处现。计量加热层的黏稠经，应对流量计的结构利制造提出，·些特殊、详尽的要求。可能要加大可动部件之问的间隙，以防止运动受阻，降诞所的[作负荷，对温度过高和黏度改变进行补偿。有些新调液体可能含有腐蚀性物质·其恼蚀性会随差温度的增高而增大。在脑独严革的场·流串计让的治金材料，其转子以及附属设备部应星有柏应的抗腐蚀能力：在高渴场合，可能带要特殊结构材料的流肇计。若采用不同的金属材料，高温会导致因金属膨胀性不同而产生的机成阻力。对采用树电或讨套的流量计这-点特别重要，为使数器，器差调整器与燃源相离，有必翌采用具有散热功能的计数器延伸杆等部件，用于高温下被体输送的流量计，通常装有白动温度补偿器，自动地将计数器调整到（下的输出谊。这些补偿器被设计破能覆盖一·定的丁作温度范围,如果希望计数据能调到20亡下,的输出.应准确地定L作温度范周及藏体密度或波体影服系数，工作温度高司补偿器的设计温度范围·会导致错谋计数坏补偿器，流量计序用期闻，待机温度也可能超过额定设计温度·同样会与致自动温度补GB/T 20658-2006/1SO 9200:1993偿器或流计可动部作的损坏。
iiKANiKAca-
为尽可能减少可能出现的问题，流置计制造商应根据特定的操作杀件提出技术建议。为此，应给流量计制造商提供如下信息：
-一在最大和最小黏度下的流范围；一一最人和最小工作压力：
一一最大和最小.「作温度；
—预计的待机温度；
一在最高和最低温度下的流体黏度（帕卡·秒，泊或其他认可的黏度单位）；一一在最高和最抵温度下的液体密度：一一定设备的型式：
一摘蚀性元素的种类和含鼠：
→-磨蚀性元素的种类含量：
-一流量计结构材料与疏体的相容性或不相容性3. 1. 3容积式流量计
在测量黏调流体时，穿积式流量计与推理式流量计、涡轮流量让的性能特点不同。容积式流量计的性能受其内部满失的影响。内部漏失是流过流其计可动部作之间间队卫末被计量的流最，它由受热流量计前后压差引起·而压差是因机城和流体摩擦产生的，内部漏失可认为呈层流状，其大小与流量计流量、间源尺寸，流体黏度及密度有关：随着黏度的增加，通过流最计的内部漏失量将显著减少，若对计量谁愉便要求袋高，在黏度发生行问变化时，建设再次应是流量计，以重新确是流鞋计的准确度，茉些类型的容积式流量计能够计量任何黏度的管输流体，而有些流量计对所计量液体的最大黏度有特定限制，但不论怎样，当黏度增如时所有类型流量计的推荐最太流量都将减小，减小员因流最计及其制造的不周而改变。两将流量计的压降保择在设计范围内，防正气蚀开降低施亦在可动部件的黏性剪切载荷，有必要对高黏度下的最大流量有所限制。3.1.4推理式流量计和涡轮流最计对泻轮流量计而言，流体黏度的改变将引起流量计系数的漂移，并使流量计保持相近计量性能的流量区间发生改变。流体黏改变需要重新检定流量计，以保证最伴的准确度。涡轮流量计可与黏度补偿装置匹配或设计成能对黏度变化进行补偿，并能在一个可接受的流量范国内工作，如果已对流最计进行了检定并根据预期的不同黏度和不同流量确定了流量计系数，则在工作流量变化不人的使用场合，能获得可接受的计量谁确度，但这些流量计系数应是可复现的，所汀波体黏度会随温度的改变而显落变化，当温度故变即黏度改变时.所有的流量计部应该重新检定：通过重新捡定建立基础数据，以确定俭定频度，从而获得满意的测量准确度。荠被测流体在输送过程中其温度变化达到几度的数量级，则建议使用温度记录仪表。出于存在黏度带来的这些影响，握理式流量计和涡轮流量计用于黏稠经测量时，其性能受到制约问不应排除其使用：
3.1.5加热方法
为了进行常规输送和处埋，需要对液体加热，流量计及其上游性道中的液体止应始终保持加热状态，加热的毛要月的是将黏度降低至可操作的流动状态.并避免停输期间发生凝固，阀门、过滤器、消气器等辅助设备，也必须加热和保温，光其是消气器放空装置和控制阀执行器，对于储存期间要加热液体的场合·有时可能要通过向油管线使液体循环，保持流量计及辅设备处加热状。这种力法对油耀车特别适用，很难来用其他的助加热力法：可以选用某些且有双层壳体的流量计，其外层腔体本身就是循环系统的组成部分，在这种安装方式下，油管线连接到流量计的外层腔体。对于单壳体流量计，回油管线应该采用-通接出尽可能靠近流量计的进口（见图1），在有此应用场合，可采用液体在整个流量计系统内循坏的方式·但要采取某科携施，避免液体循环期间2
GB/T20658—2006/IS0 9200:1993流量证计数器计数。在此类计肇系统中，建议采用白动控制循环和计数的法，向油管线上应安装阅门，以使控制液体流动。通过电磁闯或电动阀，在邀控点对循坏进行控制。多数液体在加热黏度降低，多种设备或方法都能实现最佳的热交换。用蒸汽伴热管线尽一种利选的加热方式，许客新建的计最系统也采用热油伴热管线，无论哪种方法，流量计和附属设备也部应伴热：在处理高粘液体时，可以采用非蒸汽加热套的流计和附属设备，这种设备也可用于热泄伴热的场合：若不能采用蒸汽或热油伴热，也不能采用加热套，则可以采用电伴热作为替代方法，在小型的计量系统中.使用电热带既能满足要求艾节约成本。将液体温度保持在所要求的适当限度内十分重要，这不单足出于安全考虑，还因为温度波动会导致黏度变化，而后者影响流量计的准确度，如果-台间隙较大的穿积式流量计在某-较高温度下工作，则温度不应超出该值，流量让也应该在该特定温度的合理限度内工作，如果流量计在高习-设计温度下工作，会出现可动部件的相工作用，导致腾损或好得运行，在高温、离黏度条件下使用的具有较大叫隙的流量计，不适用子低新度液体，低温场合。液体温度必须保持在该产品或其任何组分的汽化点以下，否则会造成流量计计数错误，在某些情况下，必须谨慎操作，伤止液体过热，避免与空气接触导致闪爆，过热还导致某些液态经焦化或发生化学变化·这将影响流母计性能基至损坏流量计，还可能导致设体出现不带望的改变。3.1.6除气器（消气器）
对}多数黏调烃.以其中消除光带的空气或蒸气非常困难，随着黏度的增加，从液体牛分离出微小空气泡或数气泡所需要的时间也相应增加。消除液体中火带的气泡需要大窄积的消气罐，以提高分离效率，在多数情况下，这种方法即增加成本义加大安装空间.很不经济，避免用油录输送空气或蒸气。在3.1.5中提及的回油管线，可将系统中的任何空气或粪气打到储避中。实际上·这是将诺罐用作消气器。在采用回油替线的场合，循环应持续足够长的时间，以确保液体中的气体被全部排人罐。此时，时间长短起决定作用，亲输液体的时间应足够长，以将管线中的物始油气胃换并通过流填让
启用新系统时应十分谨镇。液体充满整个计最系统的过程应缓慢进行，直到消除装骨中的所有的气穴。如果急速停止或开启流动，流量计中的气穴会产生冲击压力，造成设备损坏，储罐中没依含有空气或蒸气气泡，其产生原因可能是加热的方法，也可能尼向储泵入液体的同时又以储罐系出液体，某些原油在加热时会起泡，分离前可能需要在容器中沉降。需要一种取样设备或测试力法，以测定何时空气或蒸气的含量达到可接受的水平，如果必须进行此项操作，且又没有足够的时间分离出空气或热气，则建议针对持定的工作条件设计消气器，在这种情况下，应咨询制造商在必须象这空气或蒸气、又不能利用循环管线或问油管线对其消除的场合，当检测到空气或蒸气时，深用控制阀停止液体流动（见图2和图3）。有儿钟使用吡类阀的系统，可选用电动、液压或气动方式对这些阀进行控制。应提供捡测手段，捡测泵内、管线中或消气器内是否存在空气或蒸气。当必须消除的空气或蒸气量不太时,在这些系统中配胃中等尺寸的消气器就足够了。要求配管此类系统的实包括：车流量计系统和罐车，船骏，油轮的御系统。系统的注确度要求是确定消气器装置结构的一个主要旧素·除去管道系统中可能存留的游离空气哦蒸气可能是对其的全部要求，只要放空口和放空骨线口整足够大，能够在最大输送流量下处理气作，就可以采用等尺于的消气器，
安装方式，输这方式和操作方法决定了消气系统的规模和类型，离心泵共至不能处黏稠产品中存在的大境穿气，而容根式录可输送树当数量的空气，与储罐中的被位较低时，叮能会哲取到旋涡·从而引发某一间题。在两次输送之间要吹扫或放空骨线.导致大量气体需要输这。消气设备的类型或大小取缺于气量、气体存在式、系输流量、液体黏度和系统的总体准确设要求等为保证能确性和可靠性·建议要持到洋意消汽设备的选型，GB/T20658--2006/1SO9200,1993到微的回油线
流力装
过满器
流世计
图 1具有回油管线的单壳体流计系统消气器接气孔
油雄车
消露和过想器
带控制阀的罐车流置计系统
到分资衡
现储链
化感信号技路
温隆让
医力装
消气器
4流量计检定
殖盘计
截止测
图3带控制阀的管道流量计系统
温度计
过进器
双势啦
-i KANr KAca-
在右油工业中，术语“捡定“用于描述原油或石油产品体积计量流量计的校准过握，最常用的流员计检定方法是让一定量的液体流过流量计再避人一个被称为体积营的精密体积测量装置，对于采用某些检定方法要根据液体黏度或浊度或其加热条件，来圾一定的预防措施。尚被测液体要热时,检定系统也应保温。
一殿来说，用于计量黏稠经的流量计，保持其准确度的时问叶以更长，通常不需要像计量轻烃液怀的流量计那样频繁检定：选择适用的检定方法琅决下若下个因素。作对检定方法进行各项比较时,都应考虑期投资、场地要求、便上操作及预期的流量计准确度。GB/T20658—2006/ISO9200:1993例如，在禁一交接计量点用流昆计计尽管输黏稠原油时，总是要求获得最高的准确度，这需要相划昂责的检定设备，因此推荐体积管检定系统，再如，船坞计量系统的安装空间有限，此时检定方法取决于所期望的准确度：如果期望获得较商谁确度，可选择体积管。但在某些类似计量系统中，选择将流量计从装置中拆卸下来并运送到上进行检定。在考虑到安装空间有限及某些其他因素时，标准流量计捡定方法是最理想的选择，
尽管在上述各种捡定方法中，某种方法对于特定场合可能具有明显的优势，但刘了黏稠烃，芹要状得最佳的结果.还是推荐采用体积管检定方法.4.1体积管
与标准罐捡定系统相比，体积管检定系统有其固有优点，即置换器对体积替内壁的刮擦更具有期现性、在标准罐捡定系统中，标准触内壁的液体残留试受黏度影响很大因而也受温度变化的影响.4.2标准罐检定系统
用标准罐检定系统检定黏稠液体是可行的。要获得最高的准确度，应根据特定的使用要求设计标推罐，并接照下面的概述正确地过行操作。如果用于黏稠浊性流体，应提供清洁读数玻瑙替的方法，以便准跪读取液位高没：如果已经用水或低黏流体检定过标准罐，则在校准之前，应计待计量的黏调液体充满标准继然所再排空，無耀内壁形成附着膜。这科附着膜主要是凸敢计垦液体形成的一层被膜，但对于某些液体，黏暴露在大气或宅气小，划矿能会导致膜氧化，在己有液膜表层会形城另一氧化膜，氧化能导致附者膜逐渐增厚，某些流体的氧化附着膜会逐渐沉积+此时蜡垢可能成为问题，进人标泄罐液体的温度和周胸环境温度也影响戏留率。不加热液体或两欲检定的时创间痛过长，则这-影响更显著。如果标罐检定系统用于多种不同液体，则当后续使用的液体具有更高温度时·前一种液体所形成的附差膜可能会被部分去除。如果将标谁罐检定系统用于黏度范因很宽的多种流体时，应该用两种或多种具育代表性黏度的体校准附着-定残留的标准罐，以使获得高的准确度，此时，可能婆在标罐颈部的项端或底端配肾不同的标尺。为避免混，应晰标记不同标尺七的不同黏度的零点，如果标准内壁残留量对罐睿积产生影响，最好冲洗或清洗标准辞内壁，去除附着膜、然而，常坝标准罐的底部维体和顶部钮体没有延以适当排液的倾斜角。用下黏稠液体的标准罐，其底部体和质部链体的频斜角应天子常规标谁罐的珀，以确保排凝顺利校准用可黏稠液体的邻准避，应考虑一-个固定的排空耐间。为形成标准避附着膜进行首次充液和排液时就应按这个固定时间排波。然后，将排空时问作为标逛罐校推结果的组成部分，以后刘任何用于黏调液体的流量让进行检定时，应使用该排空时间：应在标准罐土永久性地固定一个会属标牌或标签，并建议标明排空时间和温度：标牌或标签应清楚地提示：为保证标准罐的高准确度，必须遵守排空时间，如果必须考虑黏度的变化，则标签注明对成种黏度的排空时例，标准識的容量应足移火.保证液体通过流量计并进人标准罐的时间为1. 5 min一.2 min。当使所标罐检系统用，要考虑有是够的时分离所输送体中的空气。在进油时，多数液体会起泡袜，为保证体概测定的准确性，必须排除空气。4.3称量法检定系统
在许多计量系统中，称量被谢流体的质鼠是检定流量计的可行方法之：一，该方法克服了标谁罐捡定系统少的壁附着问题。若采用称量法，则应己知流最计所计量渡体的密度，在采用称量法时，有关各万应就俭定程守和让草方法达成协议·闪为称量法少剂于常规液态轻的计鼠。任何称射法播靠系统的准确说，只能这到作为标准的标量设密的准确度知相到密度谢定的端！技。要获得最高的港确度·作为标准的称昆设备事先应在有资质的测试机构进行险测，对称量设备进行全量程让度检测足重要的·至少成该按照标滤或容器排空或充裤液体时的质晕寂盖范国.对称最设备GB/T 20658—2006/IS0 9200:1993进行检定，
4. 4标准流量计
用标准流量计放定计量黏稠被体的流敏计更为方便易行。iiKANiKAca-
建设标谁流最让检定系统的液体黏度和温度，成与被检流量计系统的液体黏提和温影相当，当在软低的温度下处理黏稠流体时，更是如此。5流量计操作
许多重质液体都具有一定的润性，因此能延长流量计的使用寿命，但另一方面,集些末加下液体含沙或其他杂质较多，严重地降低了流录计的使用寿命，期望开发出特殊结构的流量计，或要求配备能去除液体中杂质的适合辅助设备，建设用于计量黏稠液体的流量计,其最大工作流量应帮低于计望轻质液体对的额定流量。这样可降低可动部件和轴虽的工作须荷，确保液体能在每个循环完全充满计量腔体。在大流量下，波体不能完全充满腔作时会引人误差，建设选用流量控制闻，以避免流量过载·其选型必额适应液体的粘度：在停输期间要放管线时，如在掩送谢青，应建立作业程序，在重新门动时使管线中积聚的空气旁通流量计，否则要消除空气。高速流过的气会损坏流量计，导致流量计计数器错误只要是贸易交接，都要准确地测量液体的温度：这对于加热剑高温的液体利常规加热的液体都同样重要，准确的温慎是将输送体积转换到20下的体识所必须的。这种转换可以用教学法，也可通过统量计中的白动温度补偿器实现，流量计可配备同时给出净体积量利毛体积量的计数器。通过器差调整，可使毛体积量计数器的流量计系数为1,0000。而净体积录计数器将记录将该体积值修正到20么标游温度的体积量。
有动温度补偿器用了温度高了20亡的液体时，净体积量计数器的体积示值将小于体积鼠计数器让的体积示值。为此，当液体被输送罐车等容器时，通常不使用净体积最计数器进行交接：在这种交接形式下，建议来用毛悼积量计数付油，以避免过载或溢出。当用数学方法将述积量修正到20亡时，交接液体平均温度的确定应尽可能准确，一种方法足保据液体温度值慎定不变。如果不能做到这一点，且液体温度呈现宽范的波动，则需要在交接过程中频繁地读取液体温度值：可用管线L的指示度计测温，也可用流量计壳体！的温度计（自动流量加权测温装置）或用测温盒中的温度计：如溢度是记录在图表上，则可测得且有可接受准确度的平均温度值。对自动温度补偿器度记录仪或温度平均仪进行准确度或性能参数的测试或检查时，应采用其准确度特性与被测试功能相适应的溢度仪表，在这种情况下，该温度议表是测试自动温度补偿器的标准，其充许误差应不大于被测仪表允许误差的别努。该温竖计应按“.1℃或更小的分度俏进行校准，动温度补偿器的测试程序会随其制造商的不问而变化·因此，应执行针对特定温度补偿器所推荐的测试程序。个计划周密、可操作作强的检查和维护型序,对任何计量系统都有卜分重要的价值。如能长期记录检定数据，则这些数据就待别有价值。在相同的条件下进行流量计检定，则两次检定之间流量计系数的改变，可能说有必要对流量计进行检查或维护了。当温度变化很大时，如果不能准确记录油品的温度，则带有温度自动补偿器的流量让能提供较谁确的净油标准体积值。
过滤器用来保护流量计免受黎质的损坏，过滤例的自数要选择适当。当来用带有安全阀的油泵箱送黏稠液体时，该安全阀的动作可能不够快，如果此时流动被快速停正系统可能要承受很离的关断压力：系统中用来启停液流的何润门,都应是慢什、慢关型的。应选择所娶求的开启或关闭时间住录的安全阀能反应及时，转作用在流量计上的压力保持在设计限渡以内.6
A. 1称量法检定流量计报告格式流量计检定报表序号.
流计口径
流量计型号
液体种类
标准器数据
1.椎品温度
附录A
（资料性附录）
CB/T 20658--2006/S0 9200:1993称量法检定流量计报告格式
流量让编号
补偿温度
自动温疫补偿器编号
2.对应温度（第」项)的相对案度3.20℃时相对度
4.20℃时每立方米质量
5、标灌器充液后总质鼠
6.标准器排液后的质量
7．交货质量（第5项减去第6项）8。20℃时体积值（第7项除以第1项）流量计数据
9，流量班力
10，流鼠计溢度
11.流量计终值
12流量计起始值
13.流量计累积值（第11项减去第12项）14．温度隧正系数，l（无补偿器时）15，力修正系数，Clm
16.净体积量第13项×第【1项入第15项）17.流量计系数（第8项除以第16项）平均流量计系数
检定次数
CB/T20658--2006/1S0 9200:1993A.2
称量法检定流量计报告说明
取郁温度，测定相对密度的参数；在第1项温度下的相对密度；
20℃柜对密度：
密度,kg/m;
标准终止值：
标罐起始慎；
交接质量；
标准器中液体体积量：
检定期间流量计压力;
检定期间流量计温度;
流量计终止值；
流量计起始值：
经流量计累积进人标器的体积值：温度修正系数：
压力修正系数；
标准参比条伴下的净体积量。免费标准下载网bzxz
