【国家标准(GB)】 石油天然气工业 海上生产设施火灾、爆炸的控制和削减措施 要求和指南

ICS13.100
中华人民共和国国家标准
GB/T 20660--2006/IS0 13702:1999石油天然气工业
海上生产设施
的火灾、爆炸控制、削减措施
要求和指南
Petroleum and natural gas industries-Control and mitigation of fires andexplosions on offshore production instalations-Requirements and guidelines(ISO13702.1999,IDT)
2006-12-15发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-05-01实施

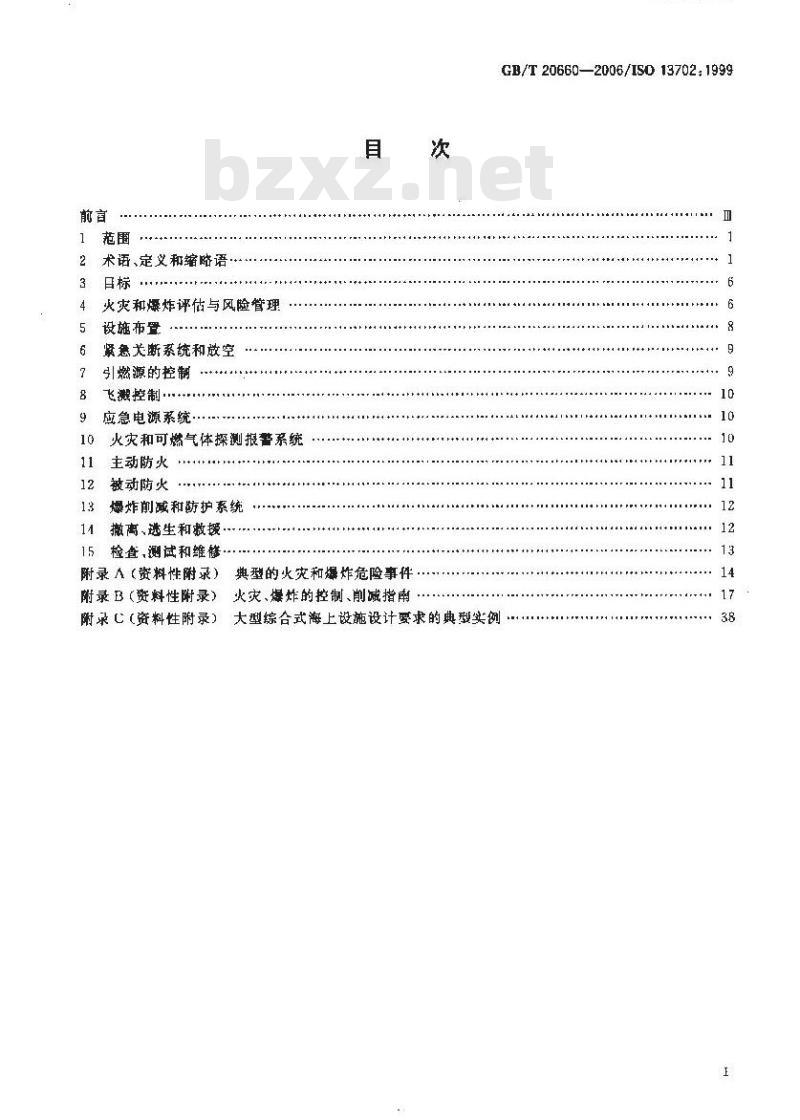

术语、定义和缩略语
火灾和爆炸评估与风险管理
设施布置
紧急关断系统和放空
引燃源的控制
飞溅控制
应急电源系统
火灾和可燃气体探测报警系统
主动防火
被动随火
爆炸前威和防护系统
撤离，迷生和救援
15检查,测试和维修
附录A（资料性附录）典型的火灾和爆炸危险事件附录B（资料性附录）
火灾、爆炸的控制、削减指南
TYKAONKA
GB/T20660—2006/IS013702:199910
附录C（资料性附录）大型综合式海上设施设计要求的典型实例.38
GB/T 20660—2006/IS0 13702:1999本标准等同采用1S13702：19994石油天然气1业海上生产设施的火灾、燃炸控制，削减措施要求和指南》。
为便于使用，对于IS()137021999做了编辑性修改别去了原标准的前言、引言及参考文献本标准的附录A、附录B和附录C是资料性附录。本标雄出中国石油天然气集幽公司提出。本标准由石油工业安全专业标推化技术委员会归口，本标准起草单位：中国石油化工集团公司胜利石油管理局。标准主要起毕人：崔伟珍，张勇、尚志勇等。1范围
TYKAONTKAca-

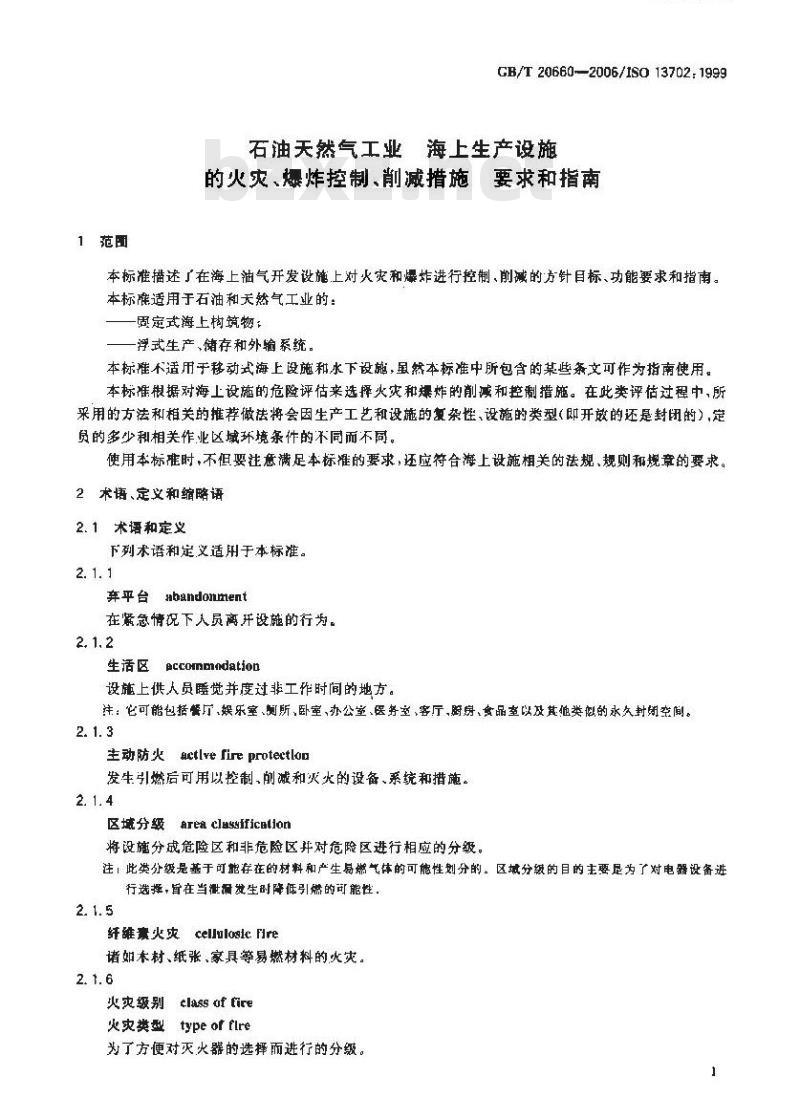

CB/T 20660-2006/1SO 13702:1999石油天然气工业海上生产设施
的火灾、爆炸控制、削减措施要求和指南本标准描述了在海上油气开发设施上对火灾和爆炸进行控制、前减的方针目标、功能要求和指南。本标准适用于石油和天然气工业的：固定式海上构筑物：
一浮式生产，循存和外输系统。本标准不适用于移动式海上设施和水下设施，显然本标准中所包含的某些条文可作为指南使用。本标准根据对海上设施的危险评估来选择火灾和燥炸的削减和控制措施。在此类评估过程中，所采用的方法和相关的推荐做法将会因生产工艺和设施的复杂性、设施的类型（即开效的还是封闭的），定员的多少和相关作业区域环境条件的不同而不威。使用本标难时，不但要注意满足本标罹的要求，还应符合游上设施相关的法规、规则和规章的要求。2术语、定义和缩略语
2.1术语和定义
下列术语和定义适用于本标准。2. 1. 1
弃平台abandonment
在案急情况下人员离,开设施的行为。2.1.2
生活区eccommndation
设施上供人员睡觉并度过非工作时间的地方。注：它可能包括餐厅、娱乐室、厕所、卧室、办公室、医务室、客厅、厨房、食品室以及其他类触的永久封翻空间。2. 1.3
主动防火actlverireprotectlon发生引燃后可用以控制、削减和灭火的设备、系统和措施。2.1.4
区城分级area心lassificallor
将设施分成危险区和非危险区并对危险区进行相应的分级。注，此类分级是基于可能存在的材料和产生易烯气体的可能性划分的。区域分级的目的主要尼为了对电器设备进行选择，肾在当泄滑梵生时降低引燃的可能性，2. 1.5
cellulosic Fre
纤维囊火灾
诸如本材、纸张、家具等易燃材料的火灾。2.1.6
火灾级别 class of tire
火灾类型typeof flre
为了方便对灭火器的选择而进行的分级。1

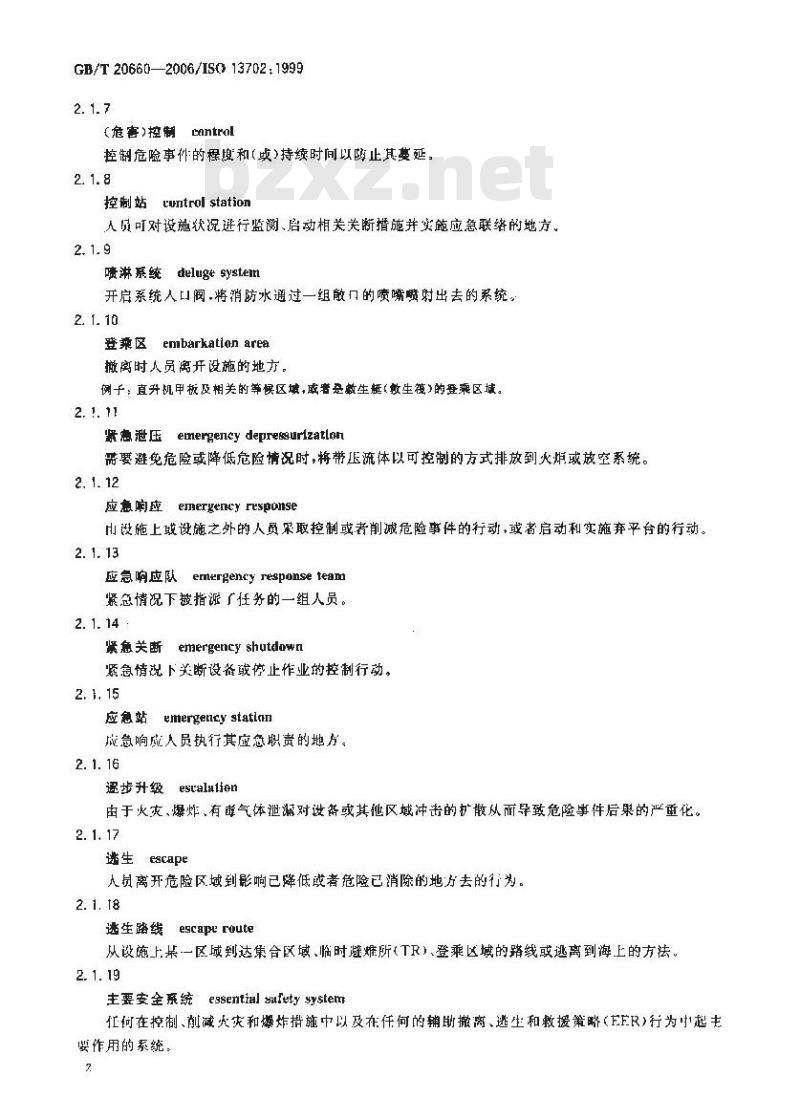

GB/T20660—2006/ISO13702:19992. 1.7
(危害）控制cantrol
控制危险事件的程遵和(或)持续时间以随止其蔓延。2. 1. 8
控制站untrol station
人员可对设施状况进行监测、启动相关关断措施并实施应急联络的地方。2.1.9
喷淋系统deluge system
开启系统人口阀.将消防水通过一组散口的喷嘴喷射出去的系统，2. 1. 10
登乘区embarkation area
撤离时人员离开设施的地方。
例子：直升机甲板及相关的等候区域,或者是教生艇(激生薇)的登乘区域。2. 1. 11
Eemergencydepressurizatlon
聚意泄压
需要避免危险或降低危险情况时，将带压流体以可控制的方式排放到火炬或放空系统。2. 1.12
应急响应 emergency response
山设施上或设施之外的人员采取控制或者削减危险事件的行动，或者启动和实施弃平台的行动。2. 1. 13
kemergency response team
应急响应队
紧急情况下被指证了任务的一组人员。2. 1. 14
紧愈关断 emergency shutdown紧急情说下关断设备或停止作业的控制行动。2. 1. 15
应急站emergency statilan
成急响随人员执行其应意职责的地方，2. 1. 16
逐步升级escalulion
由于火灾、爆炸，有每气体泄凝对世备或其他区域冲击的扩散从而导致危险事件后果的严重化。2. 1. 17
递生escape
人员离开危险区域到影响已降低或者危险已消除的地方去的行为。2. 1. 18
遗生路线egcape route
从设施_上某一区域到达集合区域、临时避雄所（TR）、登乘区域的路线或逃离到海上的方法。2. 1. 19
essential yafety syster
主要安全系统
任何在控制、削减火灾和爆炸措施中以及在任何的辅助撤离、逃生和教援策略（EFR)行为起主要作用的系统。
撤离evacsaiton
在凝急情况下以预先计划好的方式离开设施，2.1.21
evacuation,escape and rescue(EER)撤商、遗生和戴摄
TTYKAONTKACa-
CB/T20660--2006/ISO13702:1999“个描述训能包括逃生，集合、整难，撤离、逃人大海及敷授（恢复)行为在内的综合术语。2. 1.22
撤离逃生和数援策略evacuation，escape and rescue strategy(EERs)取据对可能发生撤离，逃生和救极行动的事件评估危意，确是需要采取的措施及其作用。2.1.23
evacuation route
搬离路径
从临时避难所（TR)通向离开设施的主要或辅助撤离地点的逃生路线。2. 1.24爆炸explosion
2. 1. 24. 1wwW.bzxz.Net
化学爆炸chemieal explosion
由于燃烧流动受限和（或）在燃烧途径上出于火焰前锋受阻产牛的火焰加速，造成易燃气体或粉也剧烈燃烧并产生强压的现象。
2. 1.24. 2
物理爆炸phyyicalexplosion
储行能量的奕然释放引起的爆炸，如压力容器爆炸，或者对地的高电压放电。2.1.25
火灾，爆炸应对策略Flre nd explosion strategy（FES）根据对火灾和燥炸评估的信愈来决定处理危险事件的措施以及这些措施所起的作用。2. 1.26
易燃气团 flanmiahle atmospbere引燃时会发生燃烧的,在在于空气中的可燃气体或蒸汽混合物。2.1.27
功能要求functlonal requirements必须满足规定的健康、安全和环保目标的最低标难。2. 1. 28
grade of release
泄漏等级
泄漏频率和持续时问的量度。
危险有害因素hnzird
选成人员伤害、环境危害,财产损失或者兼而有之的潜在可能。2. 1. 30
危险有害因素评价hazard assessment依据判定依据、标准或难则，对所涉及的危险或危险事进行评价的过程：2. 1.31
危险区hazardous Hrea
预计可能存在燃气团并短要采取特定措施挖制潜在引爆源的三维空间。3
GB/T20660—2006/IS013702，19992. 1. 32
危险事件 hazardous event
危险有害因素导致的事故。
例，可燃气体泄满、火灾、失去痒力。2. 1. 33
引燃源[gnitlon sources
任何具有足够能量可以引发燃烧的源点。2. 1. 34
综合设施integrated installetinn在同一个构筑物上包含生活区，公用设备以及处理和（或)井口装置的海上设施。2. 1. 35
喷射火灾jetfire(JF)
带压可燃性流体燃烧释放。
救生衣lifejacket
人员穿戴的具备足够浮力和稳定性，可將神志不清人员的身体翻转并能保持中不会进水的装备。2, 1. 37
削减migaion
降候危险事性的影响。
有人值守设施
mannedinstallation
有人员倒班居住的设施。
移动式海上设施
moblle offshore unit
移动平台，包括为了对海底的油气矿戴进行探的钻并船，以及非生产和储存油气矿藏日的之外的移动平台。
集合区域muster ares
需要时人员报到的指定区域。
作业者operator
在租借区域或其中的某一部分，控制或管理作业活动的个人.合伙人.厂商或公司。注，作业者可能是承租人，承租人指是的批表或根据批准的作业协设享有作业权的人2. 1. 42
被动防火passtve fire protectlop(PFp)在发生火灾的情况下，用途层，衬层或者其他系统来提供热防护，从而限制热量向被保护物或被保护区域传递。
油池火pool fire
綫出的可燃或易燃渡体的燃烧，并且燃烧仅仅局限于糖体表面。2. 1. 44
防范（危险）prevention
降低危险事件发生的可能性。
TYKANTKAca-
GB/T 20660—2006/1S0 13702: 1999(危险事件中的)主要摊离方法 primary method (nf hazardous event)在龄急情说下优先选用的离开设施的撤离方法。2. 1. 46
激摄resrue
使直接逃人海中或者进入到敷生筱中的人员回到可接受医疗激助场所的过程。2. 1. 47
风险rigk
某种意外事件发生概率及其后果严重性的组合。2. 1. 48
流动的液体火灾running iqufd flre有可燃液体流过地面的火灾。
辅助(撤离)方法secondary method不依赖于外部支持，在负变人的指挥下以…-种完全受控的方式离开设施的撤离后法，2.1.50
泄澜源 source of release
可燃气体、液体或者二者的混合物泄溯到大气中去的源点。2. 1.51
fsurvlval suit
防寒教生服
由防水材料制成的，可减少人员在冷水中身体热量散失的防护服装，2. 1. 52
temporary refoge (TR)
临时避难所
在实施调查、虚急响应和撤离计划时，可在预先设定的时间内为人员提供底护的地方。2.1.53
第三种方法(逃离到海上)tertlary method (for escape to the sea)逃离设施的方法，此种方法在相当程度上取决于个人的行动。2. 1.54
全封闭耐火动力教生花totelly enclosedmotor-prupelled gurvival craft（TEMPSC）齐平台后，可在危难中维持人员生命的筱子。2. 1. 55
区域分级zone(areaclassification）浩任意方向高开泄源直至可燃气体浓度已经被空气稀释到足够低的某点的距离。注，区城对分与可燃气体混合物可能出现的预率有关。2.2缩写、术语
生活区
主动防火
美国石油学会
呼吸器
防喷器
中央控制室
纤维素火炭
控制站
GB/T20660—2006/1S013702：1999EDP
TEMPSC
3自标
紧急泄压
撤离、逃生和救援
撤离、逃生和救援策睦
紧忽关断
火灾、爆炸对策略
火灾和可燃气体探测报警系统
采腰、通风及空调系统
外大陆架
国际电工委员会
国际海事组织
喷射火
被动防火
程序逻辑控制器
水下隔离阀
井下装金阀
全封闭耐火动力救生筱
临时避雄所
不间断电源供应
英国海1作业者协会
公用设施区
井口区
本标推的主要目标，按照优先性排序为：一人员安全；
环境保护，
资产保护；
将火灾和爆炸所道成的财产损失降低到最小。4火灾和爆炸评估及风险管理
所有参与海上油气资源采收的公司都应有一个有效的环境管理体系·诸如1S(）14001或类似标准，或根据有效的管理体系进行操作，此外还应考虑安全和健康问题。这类常理体系的一个关键因素是评估和风险管理程序。评估和风险管理的出发点是对海上开采场所和活动以及所使用的材料或碰到的物质中可能存在的危险和影响进行系统识别。识别程序应贯穿设施的整个寿命剧期，并针对油气资源开发过程中可能遇到所有类型的危险。识别过程的结论既要包括评估危险事件的后果，文要确定适当的风险别减措施。选择风险削减措施主要足需要采用止确的工程判断，供对莱些特别情况下这些做法可能过去的做法和先前所采用的标准和规范相背离,需要重新认定。在某些情说下，如果作业者已经为此建文了相关的准则,则风险评估可为决策过程提供有用的借息支持。风险削减措施应包括防止发尘事故（即减少事故发生的概率）、对事故进行控制（即限制危险事件的范围和持续的时问）和诚小事故影响（即减小事故的后果严重程度）6
TTYKAONiTKAca
GB/T20660--2006/1S013702：1999等方面的内睿。预防措施，无论止何地，只要可行都应垂视使用防护措施例如本质安全设计），并确保资产的完整性。应在评估的基础上给出事故后恢复的应急反应措施，并且应考虑控制、削减措施可能失效的意外情况。基于评估结果，就可将详细的链康，安全和环保日标和功能要求设定在合理的水平。上面所说的是-般要求，可用于所有随忠和潜在危险事件。就火灾和燥炸事件而论，对这些事件的评估可能尽整个设施评枯的，个组成部分，也可作为-个为整体评估提供俏息的单独程序。虚记录评估的结巢，需要来取的任何风险削减措施以及这此措施所起的作用，以使便操作人员和以后对设施进行改动的人员了解情况，为了在本标准其他丧述的方便，在本标准中采用了\策略”这一术语。这样就引人了两个术语，即火实、爆炸应对策略（FES)以疫撤离逃生和数援策略(EERS)。这些策略没有必要单独成文：开丑相美的信息可与其他的安全，键康和坏境信点一起作为一个部分包含在设施上针对所有危险事件的管座体系中，比如，撤离，逃生和救援策略（EERS)可包括在整个设施的应急响应策略中，对许多现有的设施，火灾、爆炸应对策略（FES)和撤离、逃生和救援策略（EERS)可包含在已成的风险评估中，或者，在果些标渊和（或)释序的简单陈述中，这些都是川来应对设施上的火爽和爆炸及逃牛和撤离方面事宜的。无论何时只要发尘了可能影响火灭和燥炸危险事件管理的设施变更：都成对策略进行更新在实施风险算理时，策略的详细程度应根据设施规模和设施的使用寿命阶段而行所不同。例如：综介性设施，如包含综合性装置，钻井模块和大型的居住模块的大型牛产平台，可能需要针对火火和爆炸情况进行详细的研究。关于此类诞施典型的、而需强调的法意事项见附求。一对于比较简单的设施，如井口平台或其他带存存限处理装置的小型平台,可以采用此类丁业做法公认的规范利标准。
一对于重复利用早期设计的装置，依据早期设计的评估所采取的控制措施可能被认为对控制火爽和爆炸危险是正够的，但虚考感新知识和新接术的感用。对下处在设计起始阶段的设施,其评估工作没有必要同后期的设计一样详细。策略应描述每个系统的作用及其功能，以及该系统所针对的可能围现在设施上的危害事件，在拟定动能要求中,应考虑如下的事项：a）特定系统的功能象数，这主要描述采用系统的日的及其应发挥的作用；b）系统的完整性、川靠性和有效性）在可能发生的紧急情说下需要对系统进行操作时，系统能够保存下米的能力1）在紧急情说下，可能无法依赖其他的系统确定出的各要素应成为所提供的各个系统技术性能的基础，并针对设施的使用寿命确保策略的有效性以及确定出需要采取的补救措施。在制定策略时.有许许多多的问题需要考虑.以确保所选择的错施在需要发挥作用时能实现其功能，对于火灾爆炸应对策略（FES)，需要考虑的问题包括：一可能发生的火荧和爆炸的性质【参见附求A：-火突和爆炸的风险；
—海洋环境；
输送的流体的性质：
可预见的周围的环境条件；
输送流体的压力和温度：
处理和储存可燃物的数量
设施设备的数量、复茶性和布暨情说；一一…从获得外部支持的角度考虑设施的位世：一撤离、逃生和救援策略（EERS)；一生产和人员配关系#
GB/T20660—2006/ISO 13702:1999-…人的因素。
对于撤离、逃生和数授策略(EERS)应考虑的事项包括：进人设施的正常方法：
撤离、逃生和救授时可采取的方法及在发生特定事故情说下的可用性：一---可能导致需要进行逃生或撒离的火炎和燥炸情况（包括烟和热辐射的影在内）一人员的数量和分布情况，
—成急指挥和通讯；
紧慧情况的监测和控制t
…设施的布和设备的安排，
一设施所处的环境：
一可从外部获得授助的水平；
任何适用于设施的规章和指南：人的因素。
在本标准下面的条款中明确「许多要求，并为需要采取的一系列措施提供了指南，这些措施包括设施上潜在的火火和爆炸危险事件控制、削减措施，或是为应对火灾和爆炸所采取的撒离、逃生和教援(EER)行动的措施。
5设施布置
5.1目标
一一将液态和气态烃有害积的可能性降低到最小程度，并且，当有任何的积案发生时，可将其快速消除！
将引燃的可能性降低到最小程度；一将危险事件中可能产生的可燃液体和气体的扩散降低到最小程度，一将不会发生危险的区城同认为危险的区域隔商开来：-将火灾和爆炸产生的影响降低到最小程度为邀离和撤离做出适当的安排；一易于实施有效的应急响应。
5.2功能要求
设施的布置可能对火灾和爆炸的后果以及根据撤离、逃生和救接（EER)的要求所做的安排有极大影响。因此，对一个新建设施或对现有设施的改造来讲，应全面评估布暨方案对火灾，爆炸应对策略(FES)和撤离、逃生和救援策略（FFRS)的影响.并作为设计选择的基础，在现实合理的前提下，应将火灾和爆炸的风险降低到最小程度。在确定设施布置过程中，在合理的范围内，应考虑用适当的间距将临时避难所（TR）、生活区和撤离.逃离和数生(EER)设施同包含油气处理设备的区域隔离开。无论是来用安全距离还是采用屏障，都能阻止火火从·个区域蔓延到另外的区域。在需要采用屏障隔离时，隔离屏障应足以抵抗火灾，并尽可能地将爆炸的影响考虑在内，对此类屏障的采用将会影响到通风、进出（逃生）骼线、紧急关断(ESD)/紧急泄压（EDP）系统设计、抗爆性和消防水的需求等。在进行设施设计时，应对各安全系统的相互关系进行考虑。任何穿透防止火灾和爆炸扩散的屏障的行为，都不应危及防护屏障的完整性，
主要的安全系统（比如控制站、临时避难所、集合区、消防录）应布置在最不可能受到火灾和燥炸影响的地方。有此情况下，这些系统需要设计成能够抗火火和爆炸型的，至少在设施上的人员被撒离或在6
情说得到控制之前是这样的。
TYKAONTKAca-
CB/T20660—2006/1S013702:1999设施的布置应使得设备不会受到落物或者碰撞的影响。为了确定是否需要采取保护措施，应对工艺设备的关链部件了以考患，尤其是当这些部件的失效会造成重大的财产损失时更是如此。6 紧愈关断系统和放空
6.1目标
为了防止不正常的情况演变成大的危险事件，限制已经发牛的事故的蔓延和持续时间.应采用适当的关断、隔离和效空行动。
6.2功能要求
根据火灾，爆炸应对策略(FES)的要求，成有一个累急关断(FSI))系统以满足：一-将设施与发生失效泄满时可能会对人贝，环境和设备造成大风险的储存油气的输油管道和罐睡隔离开来：
前能的话，将甲板上的存油分开存放，这可以限制发生失效时泄漏物质的数盘控制潜在的燃源，如接烧火的装置引擎和非必须的电气设备等—腔制井下安全阀1
·可能的话,将油气类物质泄压并排放到一个安全的地方。应设计一套紧急关断(ESD)系统，这样在需要累急关断的情况下，系统即可发挥其功能。紧急关断（ESD)系统应向挖制站提供充分的信息，这样应急管理人员才能获得他们所需要的信息。提供给作业者的信息和能够采取的控制措施，应使作业者在紧急情况下能够据此采取有效的行动。如果装置处在运行状态，当维修活动影响了紧急关断（ESD)系统的操作时，应有其他的关断措施对于带压的油气系统，为了喊少事故持续的时间，泄漏物应的数量或在火灾情况下抵力容器受到的损坏，在紧急情况下，应考虑通过凝急泄压（EDP)系统将气态物质处理掉。紧急关断（ESI)系统可设计为手动或自动启动，或者一者兼而有之。当需要手动启动时，系统应是简单易操作的，不需要操作员做比复杂的或非常规的决策。一旦启动，紧急关断(ESD)系统要求的所有控制行动都应可以自动动作。启动紧急关断（ESD)系统的手动操作位置应布受在易于接近并能防.止不经意启动的关键地点，并且要标志清楚。
紧急关断(ESI)系统应包括可对输人（输出)装留及内部功能进行测试的装置。7引燃源的控劑
7.1自标
在抑失效时，将可燃液体和气体被引燃的可能性降低到最小程度7.2功能要求
根据火灾、爆炸应对策略(FES)的要求，应有将引燃可能性降低到最小程度的管理措施。这些措施应包括：在允许的条件下，将潜在引燃源的数量降到最少。通过对可能发生此类泄漏地点的识别并为这些地点提供防护设备，可将可燃液体和气体被引燃可能性降到最低程度。
设施应根据公认的标准或规范划分危险区和非危险区。在紧急关断(ESD)系统的设计中，应考虑紧急关断(ESD)系统在发生重大气体应急事件时，对电气设备进行隔离的必要性。
应建立有关的程序，对可能带来引燃源的临时性设备的使用进行控制，对于直接明火加热的设备，应选好位置或做好防护以对容器失效后可能发生的引燃进行控制。9
