【国家标准(GB)】 家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级

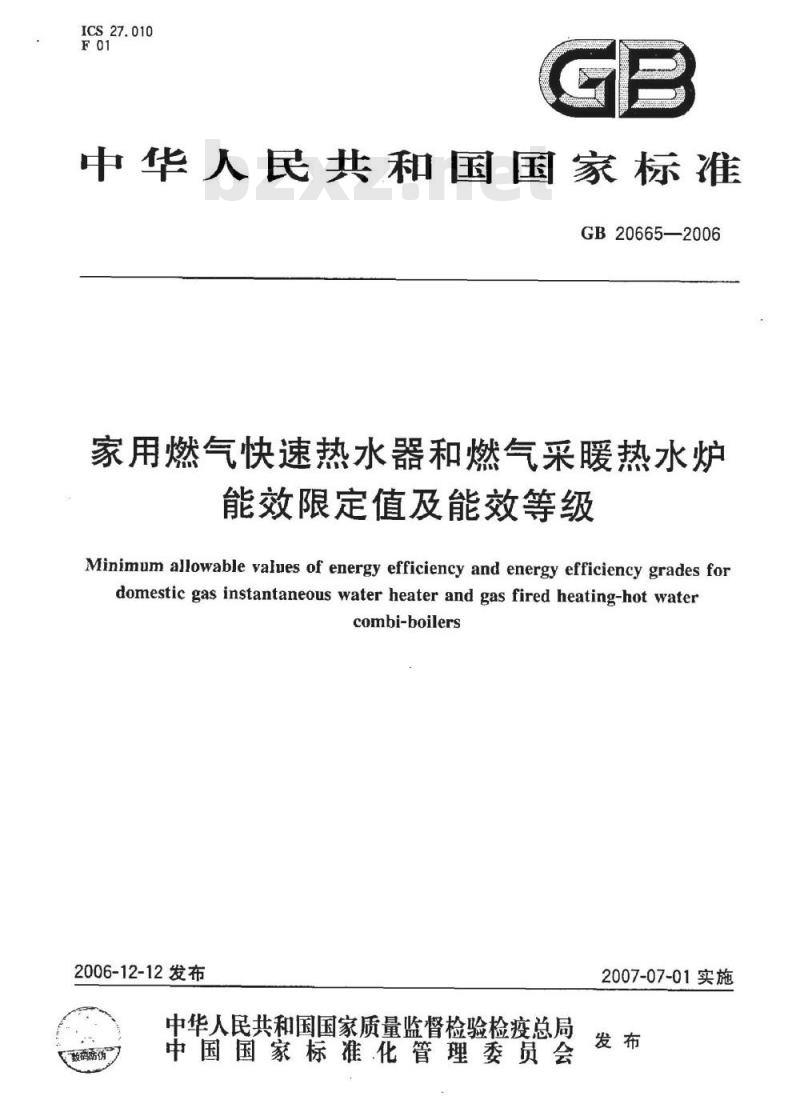

ICS27.010
中华人民共和国国家标准
GB20665—2006
家用燃气快速热水器和燃气采暖热水炉能效限定值及能效等级
Minimum allowable values of energy efficiency and energy efficiency grades fordomestic gas instantaneous water heater and gas fired heating-hot watercombi-boilers
2006-12-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2007-07-01实施

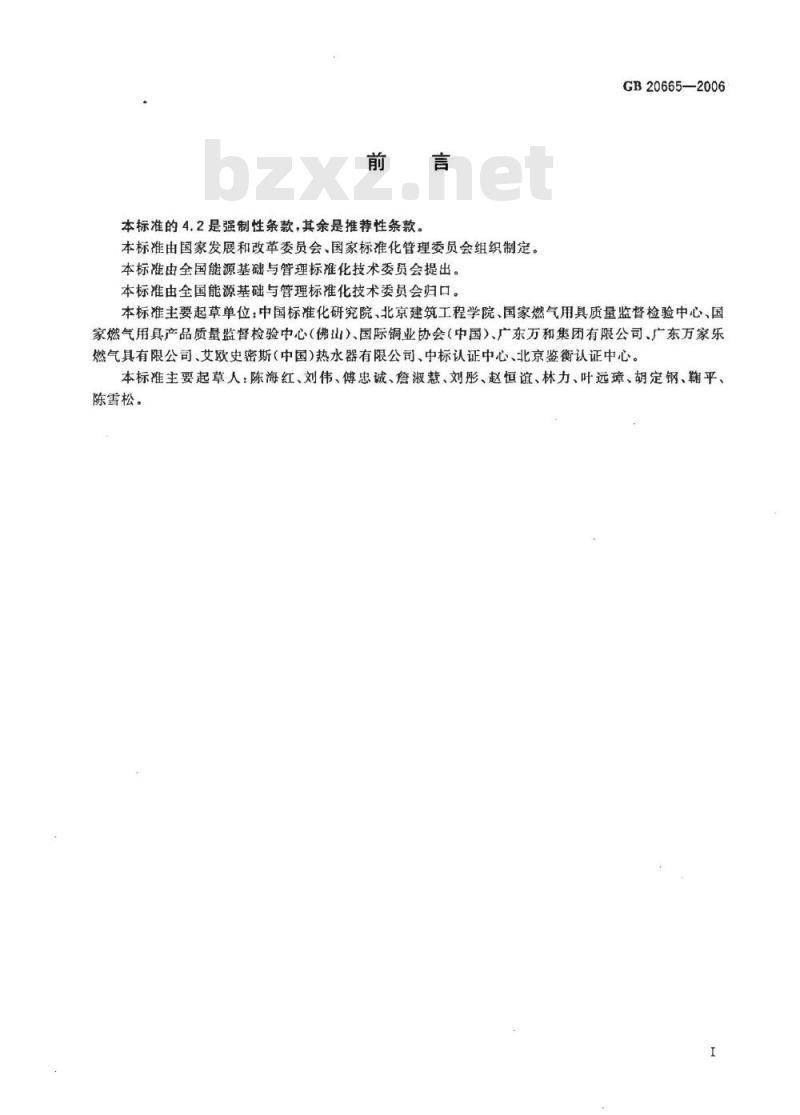

本标准的4.2是强制性条款，其余是推荐性条款。本标准由国家发展和改革委员会、国家标准化管理委员会组织制定。本标准由全国能源基础与管理标准化技术委员会提出。本标准由全国能源基础与管理标准化技术委员会归口。GB20665—2006
本标准主要起草单位：中国标准化研究院，北京建筑工程学院、国家燃气用具质量监督检验中心、国家燃气用具产品质量监督检验中心（佛山）、国际铜业协会（中国）广东万和集团有限公司、广东万家乐燃气具有限公司、艾欧史密斯（中国)热水器有限公司、中标认证中心、北京鉴衡认证中心。本标准主要起草人：陈海红、刘伟、傅忠诚、詹淑慧、刘彤、赵恒谊、林力、叶远璋、胡定钢、瀚平、陈雪松。

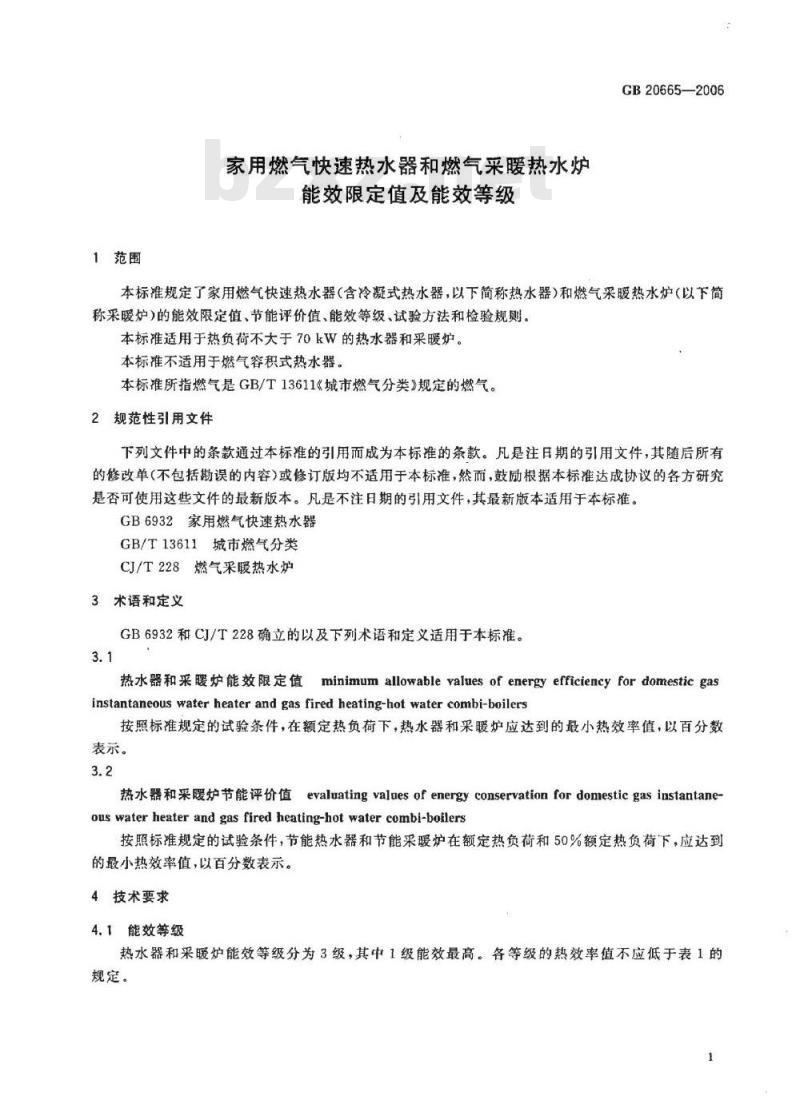

1范围
家用燃气快速热水器和燃气菜暖热水炉能效限定值及能效等级
GB20665—2006
本标准规定了家用燃气快速热水器（含冷凝式热水器，以下简称热水器）和燃气采暖热水炉（以下简称采暖炉）的能效限定值、节能评价值、能效等级、试验方法和检验规则。本标准适用于热负荷不大于70kW的热水器和采暖炉本标准不适用于燃气容积式热水器。本标准所指燃气是GB/T13611《城市燃气分类》规定的燃气。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB6932家用燃气快速热水器
GB/T13611城市燃气分类
CJ/T228燃气采暖热水炉
3术语和定义
GB6932和CJ/T228确立的以及下列术语和定义适用于本标准。3.1
热水器和采暖炉能效限定值minimumallowableyalues of energyefficiencyfordomestic gasinstantaneous water heater and gas fired heating-hot water combi-boilers按照标准规定的试验条件，在额定热负荷下，热水器和采暖炉应达到的最小热效率值，以百分数表示。
热水器和采暖炉节能评价值evaluatingvalues of energy conservation fordomesticgas instantane-ous water heater and gas fired heating-hot water combi-boilers按照标准规定的试验条件，节能热水器和节能采暖炉在额定热负荷和50%额定热负荷下，应达到的最小热效率值，以百分数表示。4技术要求
4.1能效等级
热水器和采暖炉能效等级分为3级，其中1级能效最高。各等级的热效率值不应低于表1的规定。
GB20665-—2006
热水器
采腰炉(单来暖）
采暖炉（两用型）
4.2能效限定值
热负荷
额定热
额定热负荷
额定热
额定热负荷
额定热
额定热负荷
额定热
额定热负荷
表1热水器和采暖炉能效等级
最低热效率值/
能效等级
热水器和采暖炉能效限定值为表1中能效等级的3级。4.3节能评价值
热水器和采暖炉节能评价值为表1中能效等级的2级。5试验方法免费标准下载网bzxz
5.1试验条件
除以下条件外，其他试验条件应符合GB6932试验条件的有关规定。a）试验室环境温度为20℃±5℃；进水口冷水温度为20℃士2℃；
热水额定热负荷时温升为40℃士1℃，50%及以下额定热负荷时温升为30℃土1℃，供暖额定c
热负荷时供暖出水温度为80℃土2℃，供暖回水温度应比供暖出水温度低20℃士1℃，50%及以下额定热负荷时供暖出水温度为65℃士2℃，供暖回水温度应比供暖出水温度低15℃±1℃，
燃气压力为额定压力；
试验燃气用基准气，其华白数和燃烧势与标准GB/T13611规定值相对偏差应分别在土2%和e
土3%之内。试验过程中，试验燃气的华白数和燃烧势应保持稳定。5.2试验方法
热水器和采暖炉热效率试验方法按照GB6932中热水性能和供暖性能试验中热效率试验方法进行。
6检验规则
6.1出厂检验
6.1.1能效限定值应作为热水器和采暖炉出厂检验项目。6.1.2经检验认定能效限定值不满足4.2要求的产品不允许出厂。6.2型式检验
热水器和采暖炉产品出现下列情况之一时，应进行能效限定值型式检验：6.2.1
试制的新产品，
改变产品设计、工艺或所用材料明显影响其性能时质量技术监督部门提出检验要求时。GB20665--2006
6.2.2型式检验的抽样，每次抽3台，其中两台试验，一台备用。试验结果两台均符合本标准要求，则该批为合格，如果两台均不符合本标准要求，则该批为不合格。如果有一台能效限定值不符合本标准要求，应对备用热水器和采暖炉进行测试，如测试结果符合则判定为合格，如测试结果仍不符合要求，则判定为不合格。
