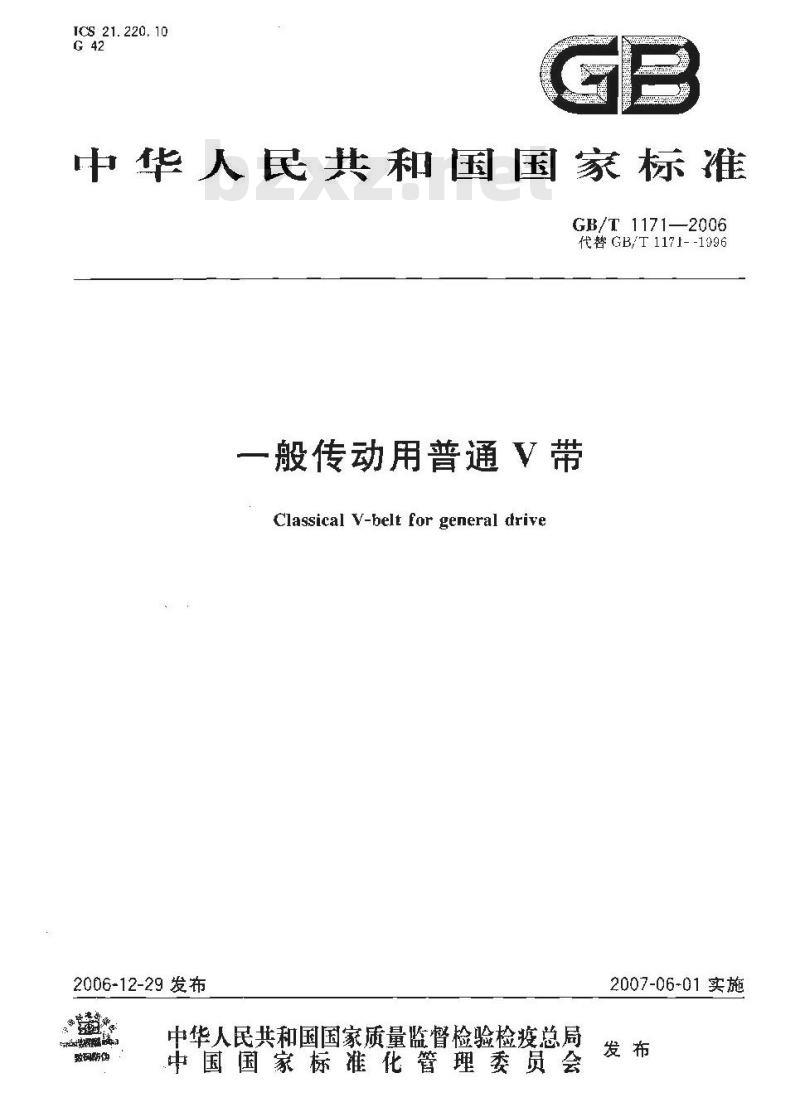

【国家标准(GB)】 一般传动用普通V带

ICS 21. 220, 10
中华人民共和国国家标准
GB/T 1171—2006
代替 GB/T 117I--1996
一般传动用普通V带
Classical V-belt for general drive2006-12-29发布
r这谢
数研防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

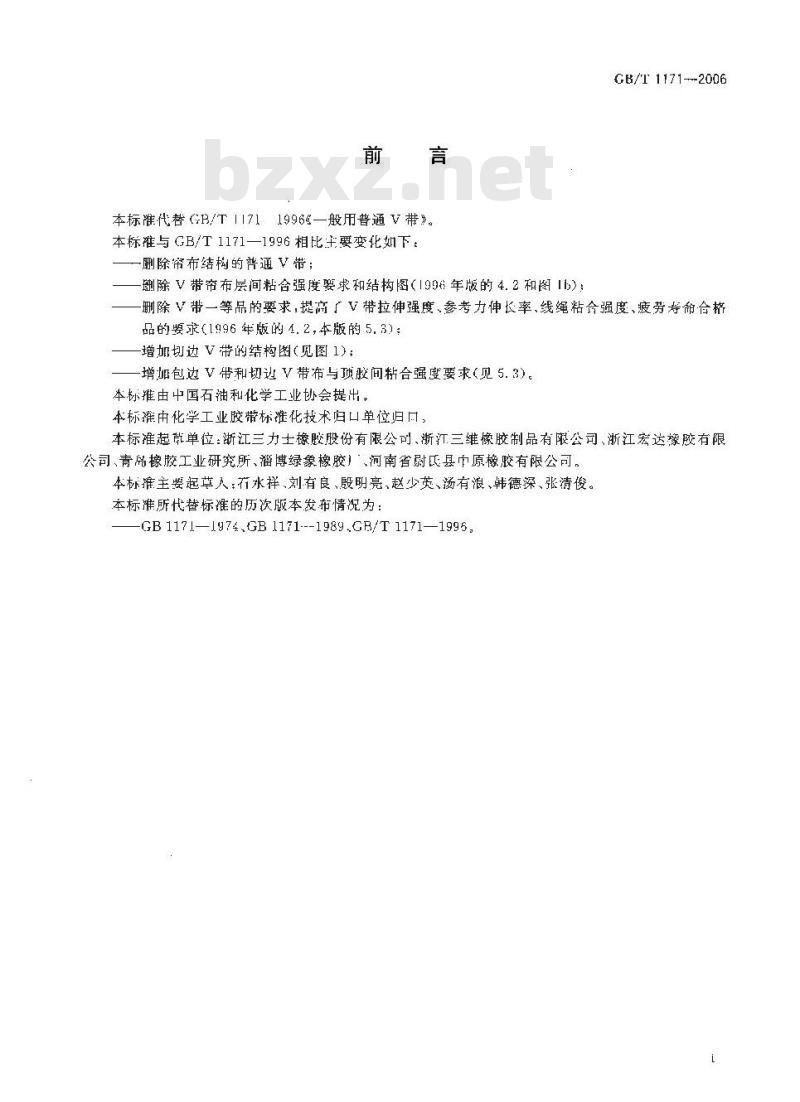

本标准代替GB/T11711996&一般用普通V带》。本标雄与 GB/T 1171—1996相比要变化如下：一測除帘布结构的普通V带；
測除V带帘布层间粘含强度要求和结构图（199年版的4.2和图1lb)：GB/T1171--2006
-删除V带一等品的要求，提高了V带拉伸强度、参考力伸长率、线绳粘合强度、疲劳寿命合格品的要录求（1996年版的4.2，本版的5.3）；增切边V带的结构图（见图1）：增包边V带和切边V带布与项胶间粘台强度要求（见5.3)。本标推由中国石油和化学工业协会提出，本标摊由化学工业胶带标谁化技术归口单位归口。本标准起草单位：浙江三力士橡胶股份有限公可、渐江三维像胶制品有限公司、浙江宏达橡胶有限公司、青橡胶工业研究所、淄博绿象橡胶）、河南省尉氏县巾原橡胶有限公司。本标推主要起草人有水择、刘有良、殿明亮、赵少英、荡有浪、韩德深、张清俊。本标准所代替标准的历次版本发布情况为：-GB1171—1974、GB1171---1989.GB/T1171—1995,1范围

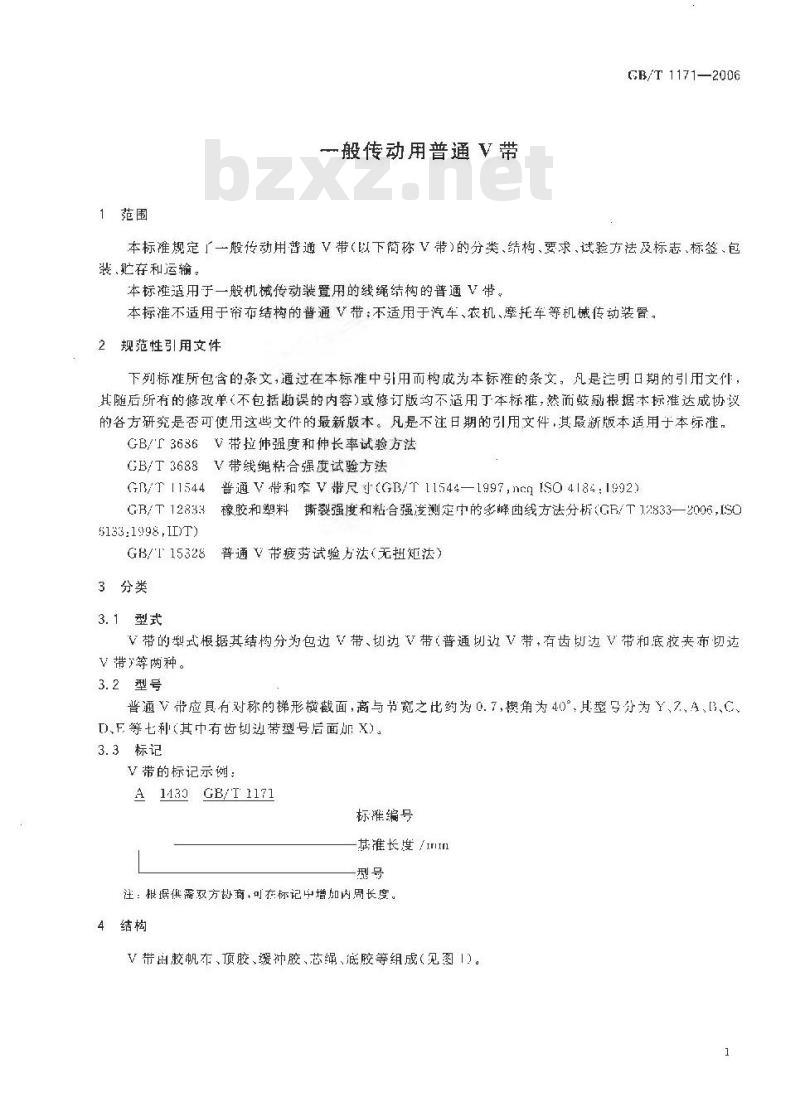

一般传动用普通V带
GB/T 1171—2006
本标准规定一般传动用普通V带(以下簡称V带)的分类、构、要求、试验方法及标志、标签、包装、贮存和运输。
本标准适用于一般机械传动装置用的线绳结构的普通V带。本标准不适用于帘布结构的普通V带：不适用于汽车、农机、摩托车等机械传动装置，2规范性引用文件
下刻标所包含的涤文，通过在本标难中引用而构成为本标准的条文，凡是会即口期的引用文件，其随后所有的修改单（不包括断误的内容)或修订版均不适用丁本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/3686V带拉仲强度和伸长率试验方法GB/T3688V带线绳粘合强度试验方法GB/T [1544普通V带和窄 V带尺寸(GB/T 11544—1997,nc ISO 4184:1992)GR/T 12833
橡胶和塑料撕裂强度和粘合强测定中的多降西线方法分新（GB/T1233-一2006，IS05133:1998,IDT)
GB/T15328普通V带疲劳试验方法（无扭矩法）3分类
3.1型式
V带的型式根锯其结构分为包边V带、划边V带（普通划达V带，有齿划边V带和底校夹布切达V带>等两种。
3.2型号
普通带府具有对称的梯形模载面，离与节宽之比药为0.了，角为40，具型号分为Y2A、[3℃、D,F等七种(其中有齿划边带型号后面加X)。3.3标记
V带的标记示例：
A1433GB/T1171
标摊编号
基准长度/imnm
注：根据供需双方协商，可在标记中增加内周长度。4结构

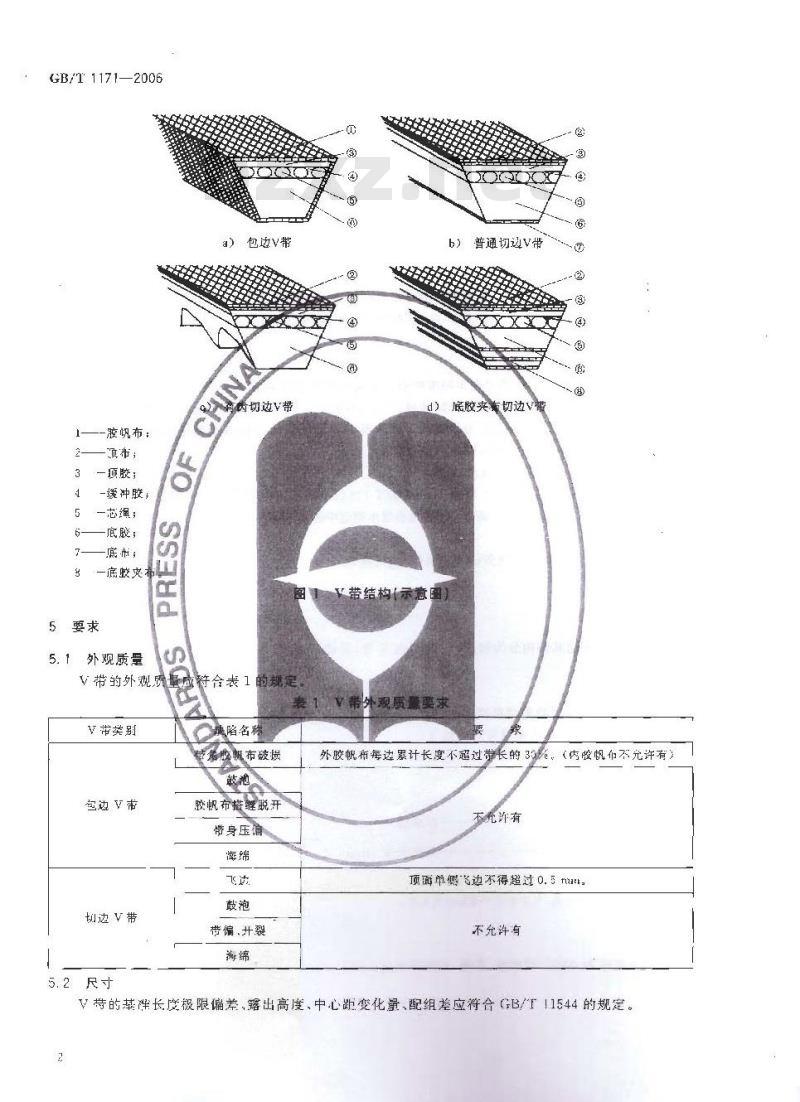

V带岛胶帆布、顶胶、缓冲胶、芯绳、底胶等组成（见图1)。1
GB/T 1171—2006
胶帆布：
一顾胶；
-缓种胶，
一芯绳；
-底胶；
底布，
一底胶
5要求
5. 1外观质量
V带的外观质
V带英别
包边V带
划边V带
5.2尺寸　
a）包边V带
有齿切边V带
应符合表1的规定
b）普通切边V带
d）底胶实切边V智
带结构(示意图
V带外观质量要求
热陷名称
发事胶帆布破摄
胶帆布搭壁脱开
带身压偏
带偏.开裂
外胶帆布年边累计长度不超过带长的30。（内胶帆布不允许有）不无许有
预面单赠飞边不得超过0. 5
不允浒有
V带的基弹长度极限偏差，露出高度、中心距变化量、配组龙应符合GB/TI1544的规定。2

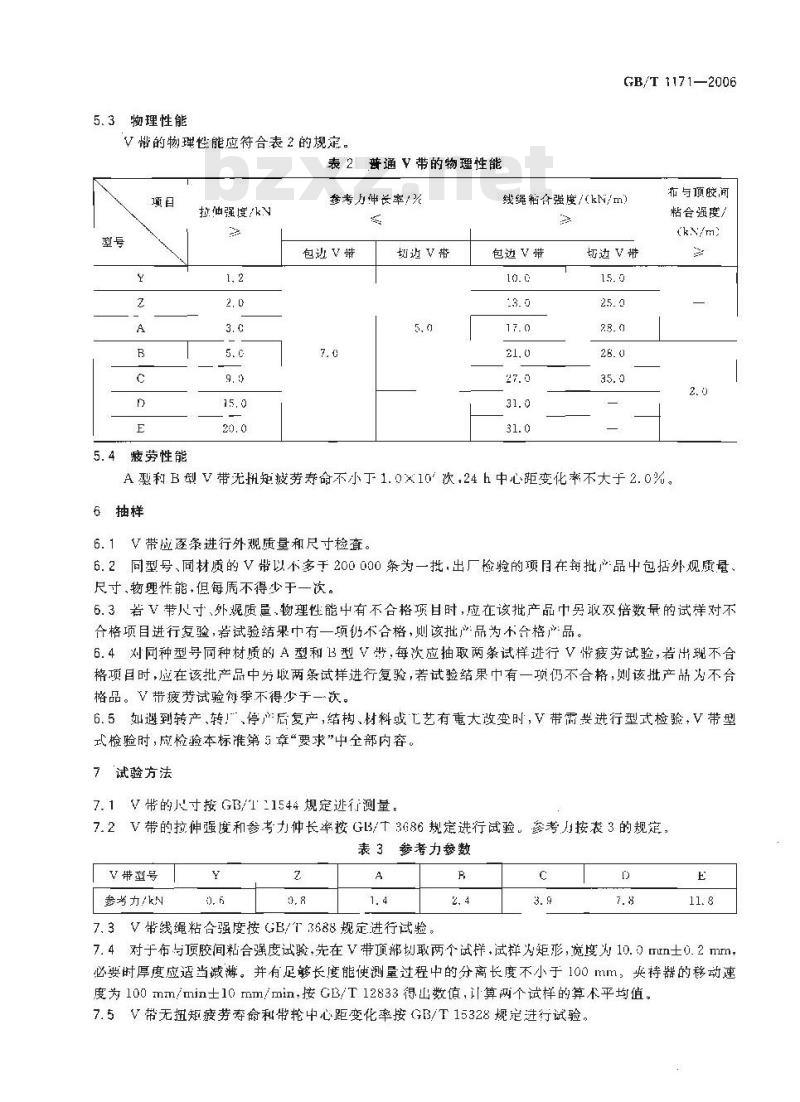

5.3物理性能
V带的物理性能应符合表2的规定。表 2普通 V带的物理性能
疲劳性能
拉蚀强度/kN
参考力伸长率/%
包V带
切逆V带bZxz.net
GB/T 1171—2006
线绳粘合强度/(kN/m）
包边V带
切逆V带
布与顶皎,问
粘合强度/
(kN/m)
A型利B型V带无扭矩疲劳寿命不小丁1.0×10°次,24h中心距变化率不大于2.0%。6抽样
6.1V带应逐条进行外观质量和尺寸检查。6.2同型号、同材质的V带以不客于200000条为一批，出厂检验的项目在每批产品中包括外观质量，尺寸、物理性能，但每周不得少于一次。6. 3者V带儿寸外观质量,物理性能中有不合格项时,应在该批产品中另取双倍数量的试样对不合格项目进行复验，荐试验果中有一项奶不合格，则该批产品为不合格产品。6.4刘同种型号同种材质的A型和1B型V带，每次应抽取两条试样进行V带疲劳试验，者出现不合格项目时，应在该批产品中另收两条试样进行复验,若试验结果中有一项仍不合格，则该批产品为不合格品。V带疲劳试验何季不得少于一次。6.5如遵到转产、转！、停产后复产，结构、材料或L艺有重大改变时，V带需要进行型式检验，V带型式检验时，应检验本标准第5章“要求”中全部内容。7试验方法
7.1V带的寸按GB/T2154每规定逃行测量7.2V带的拉伸强度和参考力仲长率按G/T 3686规定进行试验。参考J按表3的规定，表3参考力参数
V带型号
参考力/kN
7.3V带线绳粘合强度按GB/T3688规定进行试验R
7. 4对于布与项胶间粘合强度试验先在V带顶部划取两个试伴，试样为矩形,宽度为 10. 0 nun士0.2 mm,必要时厚度应适当减薄。并有足够长度能使测量过程中的分离长度不小于100mm，央器的移动速度为 100 mm/min士10 mm/min,按GB/T 12833得山数值,i算网个试样的算术平均值。7.5V带无扭矩疲劳寿命和带轮中心距变化率按GB/T15328规定进行试验。GB/T 1171—2006
8标志、标签、包装、存和运输
8.1标志
每条√带应有水洗不掉的明显标志，包括下述容：a）制道厂名和商标；
b）标记；
c）配组代号：
d）制造年，月，
8.2标签和包装
V带按型号和基准长度捆扎。得捆中V带的标记和配组代号应相同，并采用台适的方式对产品进行包装,在包装物内应附有标签,其上应包括以下内容：E
制造厂名和商标：
标记和带芯材质；
包装物内V带的条数；
质检部门合格章；
V带使用和保养条件。
8.3贮存和运输
8.3. 1V带在忙存和运输中,应避免阳光直射或雨雪浸淋,保持清洁;防止与酸、碱、油类及有机溶剂等影响V带质量的物质接触;防止机械损伤，并距发热装置1m以外。8.3.2贮存时，库房内温度躲持在-18℃~---40℃之间，8. 3. 3贮存期间应避免使V带承受过大重量而变形,最好将 V带悬挂在月牙形的架子,1或平整地放在货架上，
8.3.4在上述条件下贮存期不超过一年时，其性能仍符合本标准规定。版权专有促权必究
书号:1550661 29345
GB/T 1171-2006
定价：
9007-1211 1/89
