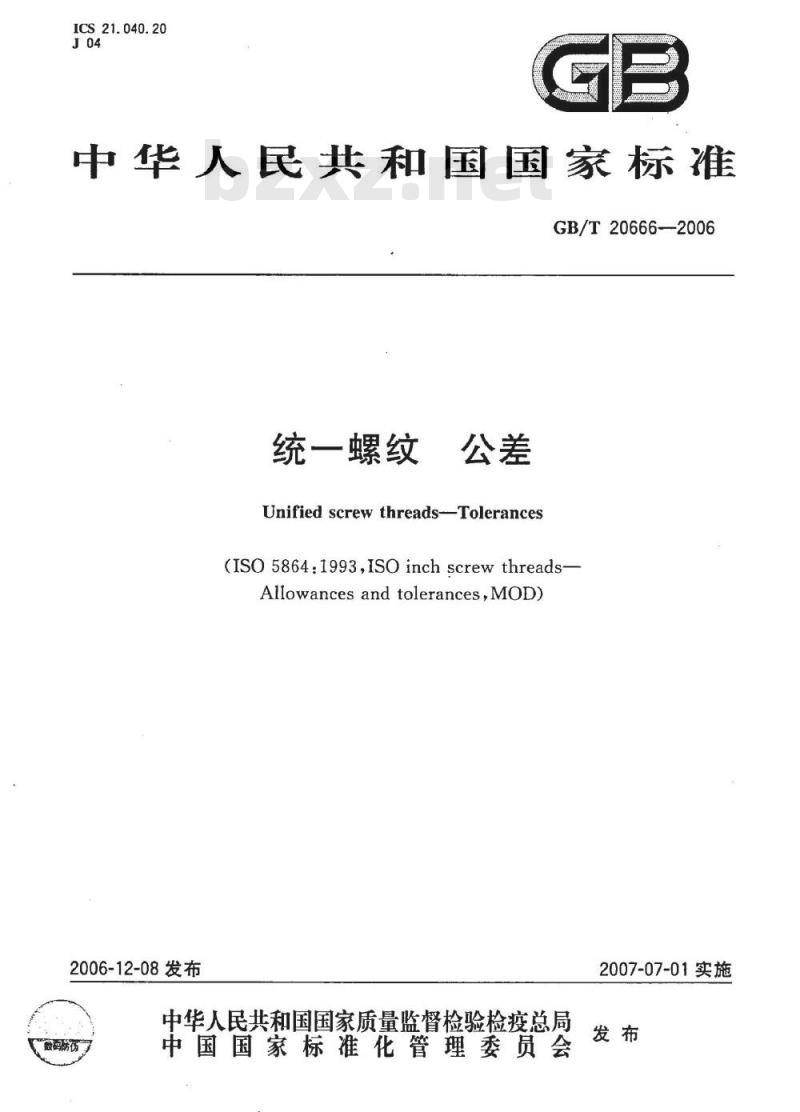

ICS21.040.20
中华人民共和国国家标准
GB/T20666—2006
统一螺纹
Unified screw threads-Tolerances(ISO5864:1993,ISOinchscrewthreads-Allowancesandtolerances,MOD)2006-12-08发布
中华人民共和国国家质量监督检验检疫总局散码防伤
中国国家标准化管理委员会
2007-07-01实施

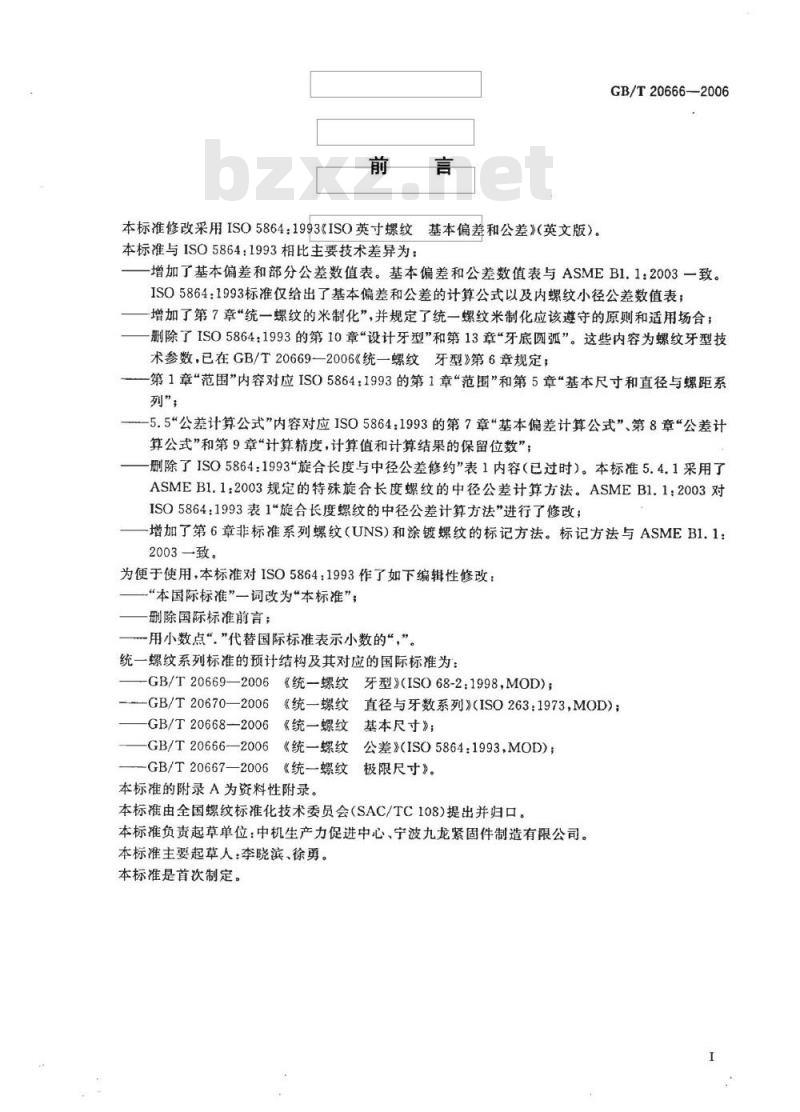

本标准修改采用ISO5864：1993《ISO英寸螺纹基本偏差和公差》（英文版）。本标准与ISO5864：1993相比主要技术差异为：GB/T20666-—2006
增加了基本偏差和部分公差数值表。基本偏差和公差数值表与ASMEB1.1:2003一致。ISO5864：1993标准仅给出了基本偏差和公差的计算公式以及内螺纹小径公差数值表；增加了第7章“统一螺纹的米制化”，并规定了统一螺纹米制化应该遵守的原则和适用场合；删除了ISO5864：1993的第10章“设计牙型”和第13章“牙底圆弧”。这些内容为螺纹牙型技术参数，已在GB/T20669—2006《统一螺纹牙型》第6章规定；-第1章“范围”内容对应ISO5864：1993的第1章“范围”和第5章“基本尺寸和直径与螺距系列”；
-5.5“公差计算公式”内容对应ISO5864：1993的第7章“基本偏差计算公式”第8章“公差计算公式”和第9章“计算精度，计算值和计算结果的保留位数”；删除了ISO5864：1993“旋合长度与中径公差修约表1内容（已过时）。本标准5.4.1采用了ASMEB1.1：2003规定的特殊旋合长度螺纹的中径公差计算方法。ASMEB1.1：2003对ISO5864：1993表1“旋合长度螺纹的中径公差计算方法”进行了修改；增加了第6章非标准系列螺纹（UNS）和涂镀螺纹的标记方法。标记方法与ASMEB1.1：2003一致。
为便于使用，本标准对ISO5864：1993作了如下编辑性修改：“本国际标准”一词改为“本标准”；删除国际标准前言；
用小数点“”代替国际标准表示小数的“，”。统一螺纹系列标准的预计结构及其对应的国际标准为：GB/T20669—2006
《统一螺纹牙型》（ISO68-2：1998，MOD)；GB/T20670—2006
GB/T20668-2006
《统一螺纹直径与牙数系列》ISO263：1973，MOD)；《统一螺纹基本尺寸》；
GB/T20666-—2006
《统一螺纹公差》（ISO58641993，MOD)；GB/T20667—2006
《统一螺纹极限尺寸》。
本标准的附录A为资料性附录。
本标准由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。本标准负责起草单位：中机生产力促进中心、宁波九龙紧固件制造有限公司。本标准主要起草人：李晓滨、徐勇。本标准是首次制定。

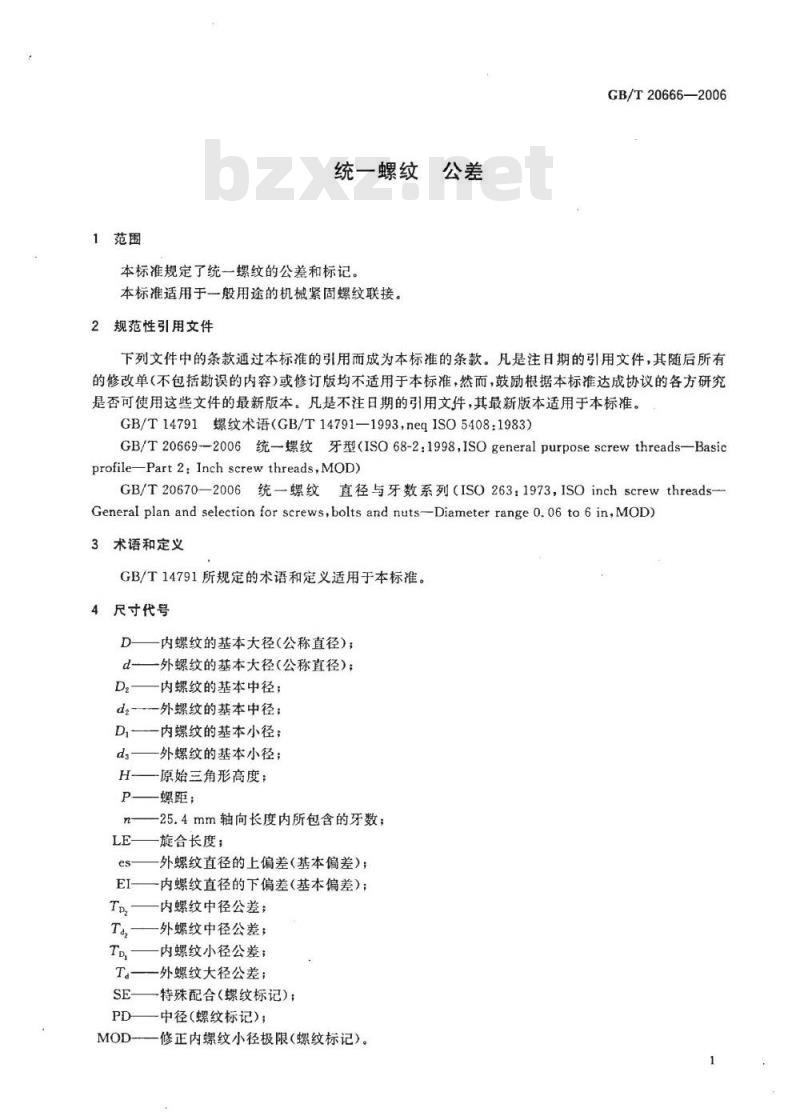

1范围
统一螺纹
本标准规定了统一螺纹的公差和标记。本标准适用于一般用途的机械紧固螺纹联接。2规范性引用文件
GB/T20666—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T14791螺纹术语（GB/T14791—1993，neqISO5408：1983）GB/T20669--2006统—螺纹牙型（ISO68-2:1998，ISOgeneralpurposescrewthreads—Basicprofile—Part2:Inchscrewthreads,MOD)GB/T20670—2006统—螺纹直径与牙数系列（ISO263：1973，ISOinchscrewthreads-General plan and selection for screws,bolts and nuts-Diameter range 0.o6 to 6 in,MOD)3术语和定义
GB/T14791所规定的术语和定义适用于本标准。4尺寸代号
D—内螺纹的基本大径(公称直径)；d—外螺纹的基本大径（公称直径）；D,
一内螺纹的基本中径；
d---外螺纹的基本中径；
一内螺纹的基本小径；
-外螺纹的基本小径；
-原始三角形高度；
螺距；
-25.4mm轴向长度内所包含的牙数；旋合长度；
外螺纹直径的上偏差（基本偏差）；内螺纹直径的下偏差（基本偏差）；内螺纹中径公差；
外螺纹中径公差；
内螺纹小径公差；
外螺纹大径公差；
特殊配合(螺纹标记)；
中径（螺纹标记)；
修正内螺纹小径极限（螺纹标记）。GB/T20666-2006
5公差
5.1公差带种类
外螺纹公差带有3种：1A、2A和3A。1A和2A螺纹的基本偏差es为负值；3A螺纹的基本偏差es为零。
内螺纹公差带有3种：1B、2B和3B。内螺纹的基本偏差EI为零。内、外螺纹的公差带位置见图1和图2。各种公差带的选用原则见表1。外螺纹的3种公差带可以与内螺纹的3种公差带形成各种组合配合。0.041667P
内螺纹
外螺纹
外螺纹小径的公称尺寸。
设计牙型
图11A、2A、1B和2B螺纹的公差带位置danom
外螺纹
一外螺纹小径的公称尺寸。bzxZ.net
公差带
1A和1B
2A和2B
3A和3B
0.041667P
内螺纹
设计牙型

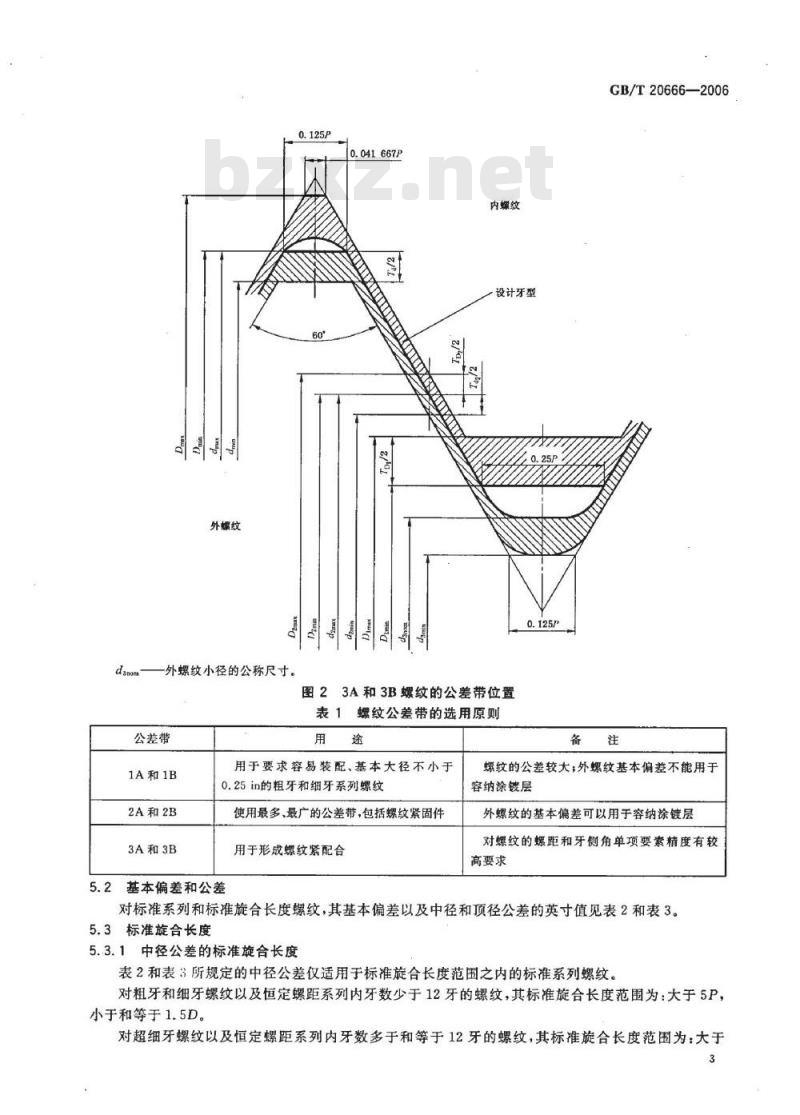

图23A和3B螺纹的公差带位置
表1螺纹公差带的选用原则
用于要求容易装配、基本大径不小于0.25in的粗牙和细牙系列螺纹
使用最多、最广的公差带，包括螺纹紧固件用于形成螺纹紧配合
5.2基本偏差和公差
GB/T20666—2006
螺纹的公差较大；外螺纹基本偏差不能用于容纳涂镀层
外螺纹的基本偏差可以用于容纳涂镀层对螺纹的螺距和牙侧角单项要素精度有较高要求
对标准系列和标准旋合长度螺纹，其基本偏差以及中径和顶径公差的英寸值见表2和表3。5.3标准旋合长度
5.3.1中径公差的标准旋合长度
表2和表3所规定的中径公差仅适用于标准旋合长度范围之内的标准系列螺纹。对粗牙和细牙螺纹以及恒定螺距系列内牙数少于12牙的螺纹，其标准旋合长度范围为：大于5P，小于和等于1.5D。
对超细牙螺纹以及恒定螺距系列内牙数多于和等于12牙的螺纹，其标准旋合长度范围为：大于3
GB/T20666—2006
5P，小于和等于15P。
5.3.2内螺纹小径公差的标准旋合长度表2和表3所规定的内螺纹小径公差仅适用于标准旋合长度范围之内的标准系列螺纹。其标准旋合长度范围为：大于0.667D，小于和等手1.5D。5.4公差修正
5.4.1中径公差的修正
对标准系列螺纹：如果其旋合长度超出本标准5.3.1所规定的标准旋合长度范围，则其中径公a)
差应按本标准5.5所规定的公式进行计算。代入公式的旋合长度LE为其实际旋合长度值。对特殊系列螺纹：其中径公差应按本标准5.5所规定的公式进行计算。如果其旋合长度在大b)
于5P、小于和等于15P范围之内，则其代入公式的旋合长度LE为9P；如果其旋合长度在大于5P、小于和等于15P范围之外，则其代人公式的旋合长度LE为其实际旋合长度值。内螺纹小径公差的修正
对旋合长度在大于0.667D，小于和等于1.5D范围之外的螺纹，其小径公差应按表4所规定的修正系数进行修正。
5.5公差计算公式
统一螺纹公差计算公式见表5。当公式计算结果与公差表所规定数值出现差异时，以公差表规定数值为准。
牙数/in
2A、2B、3A和3B统一螺纹的基本偏差和公差2A外螺纹
基本偏差
外螺纹
大径公差
中径公差
Ta,或Tp
单位为英寸
内螺纹小径公差
牙数/in
2A外螺纹
基本偏差
外螺纹
大径公差
表2（续）
中径公差
T,或Tp
GB/T20666—2006
单位为英寸
内螺纹小径公差
GB/T20666-2006
牙数/in
2A外螺纹
基本偏差
0,0019
外螺纹
火径公差
表2（续）
中径公差
Te,或Tn
单位为英寸
内螺纹小径公差
牙数/in
2A外螺纹
基本偏差
·外螺纹
大径公差
表2（续）
0.004.008
中径公差
Te,或Tn
GB/T20666—2006
单位为英寸
内螺纹小径公差
GB/T20666—2006
牙数/in
2A外螺纹
基本偏差
外螺纹
大径公差
表2（续）
中径公差
Tg或Tn
0,0070
单位为英寸
内螺纹小径公差
牙数/in
2A外螺纹
基本偏差
0:0018
外螺纹
大径公差
表2（续）
中径公差
Ta,或 Tp
GB/T20666-2006
单位为英寸
内螺纹小径公差
GB/T20666—2006
牙数/in
2A外螺纹
基本假差
外螺纹
大径公差
表2（续）
中径公差
Te,或To
0,0060
单位为英寸
内螺纹小径公差
