【国家标准(GB)】 塑料在玻璃板过滤后的日光下间接曝露试验方法

定》。

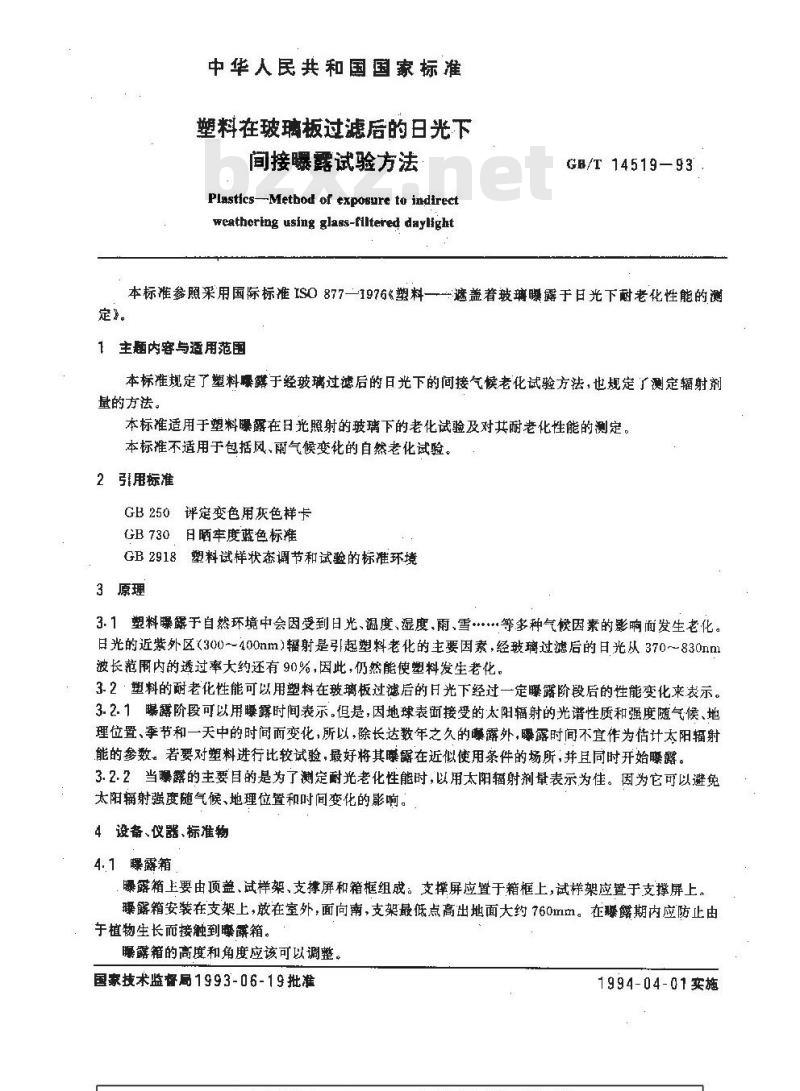

中华人民共和国国家标准
塑料在玻璃板过滤后的日光下
间接曝露试验方法
Plastics-Method of exposure to indirectweathering using glass-flltered daylightGB/T14519—93.
本标准参照采用国际标准IS0877-1976塑料—遮盖着玻璃暖露于日光下耐老化性能的测1主题内容与适用范
本标准规定了塑料腰露于经玻璃过滤后的日光下的间接气候老化试验方法，也规定了测定辐射剂最的方法。
本标准适用于塑料噪露在日光照射的玻璃下的老化试验及对其耐老化性能的测定。本标准不适用于包括风、雨气候变化的自然老化试验。2引用标准
GB250评定变色用灰色样卡
GB730日晒牢度蓝色标准
GB2918塑料试样状态调节和试验的标准环境3原理
3.1塑料露于自然环境中会因受到日光、温度、湿度、雨、雪*等多种气筷因素的影响面发生老化。日光的近紫外区（300400mm）辐射是引起塑料老化的主要因素，经玻璃过滤后的日光从370~830nm波长范用内的透过率大约还有90%，因此，仍然能使塑料发生老化。3.2塑料的耐老化性能可以用塑料在玻璃板过滤后的月光下经过一定曝露阶段后的性能变化来表示。3.2.1喉露阶段可以用曝露时间表示。但是，因地球表面接受的太阳辐射的光谱性质和强度随气候、地理位置、季节和一天中的时间而变化，所以，除长达数年之久的曝露外，曝露时间不宜作为估计太阳辐射能的参数。若要对塑料进行比较试验，最好将其赚露在近似使用条件的场所，并且同时开始曦露。3.2.2当曝露的主要目的是为了测定耐光老化性能时，以用太阳辐射剂量表示为佳。因为它可以避免太阳辐射强度随气候、地理位置和时间变化的影响。4设备、仪器、标准物
4.1曝露箱
曝露箱王要由顶盖、试样架、支撑屏和箱框组成：支撑屏应置于箱框上，试样架应置于支撑屏上。曝露箱安装在支架上，放在室外，面向南，支架最低点高出地面大约760mm。在臻露期内应防止由于植物生长而接触到嗪露箱。
曝露箱的高度和角度应该可以调整。国家技术监督局1993-06-19批准1994-04-01实施

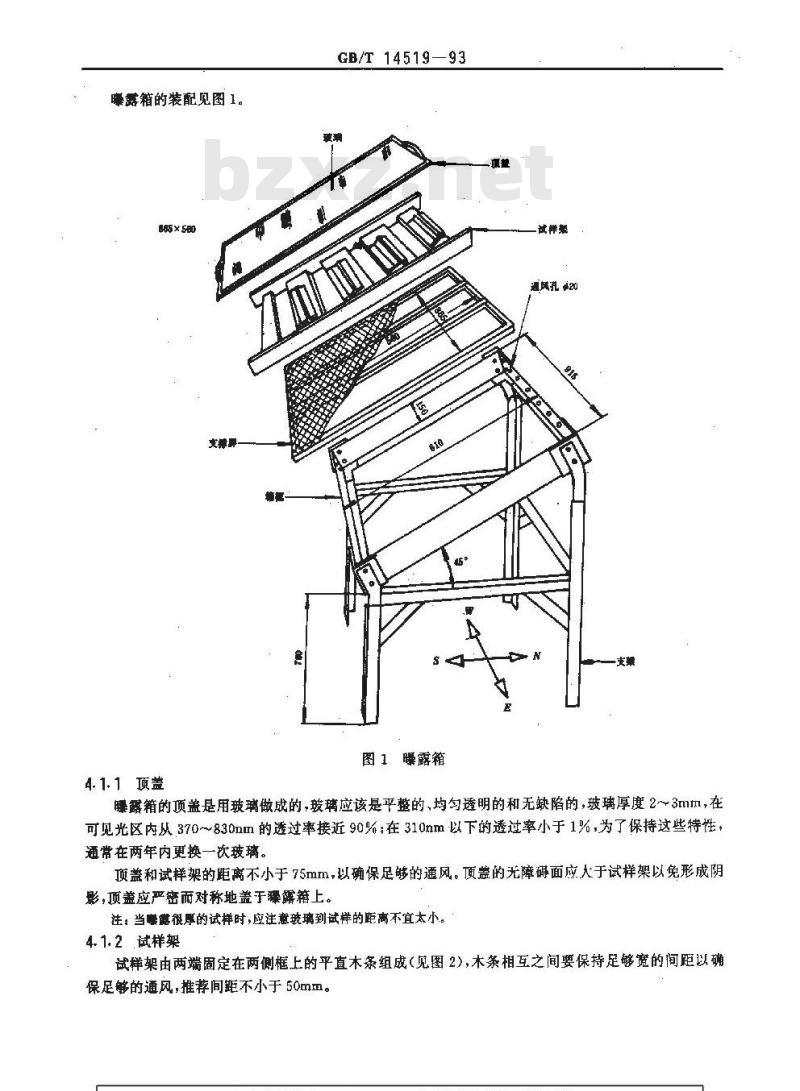

曝露箱的装配见图1。
885 × 580
变攀界
4.1. 1项盖
GB/T 14519—93bZxz.net
图1曝露箱
通风孔420
曝露箱的顶盖是用玻璃做成的，玻璃应该是平整的、均匀透明的和无缺陷的，玻璃厚度2～3mm，在可见光区内从370~830mm的透过率接近90%；在310nm以下的透过率小于1%，为了保持这些特性，通常在两年内更换一次玻璃。
项盖和试样架的距离不小于75mm，以确保足够的通风。顶盖的光障碍面应大于试样架以免形成阴影，预盖应严密而对称地盖于骤露箱上。注：当喂懿很厚的试样时，应注意玻璃到试样的距离不宜太小。4.1.2试样架

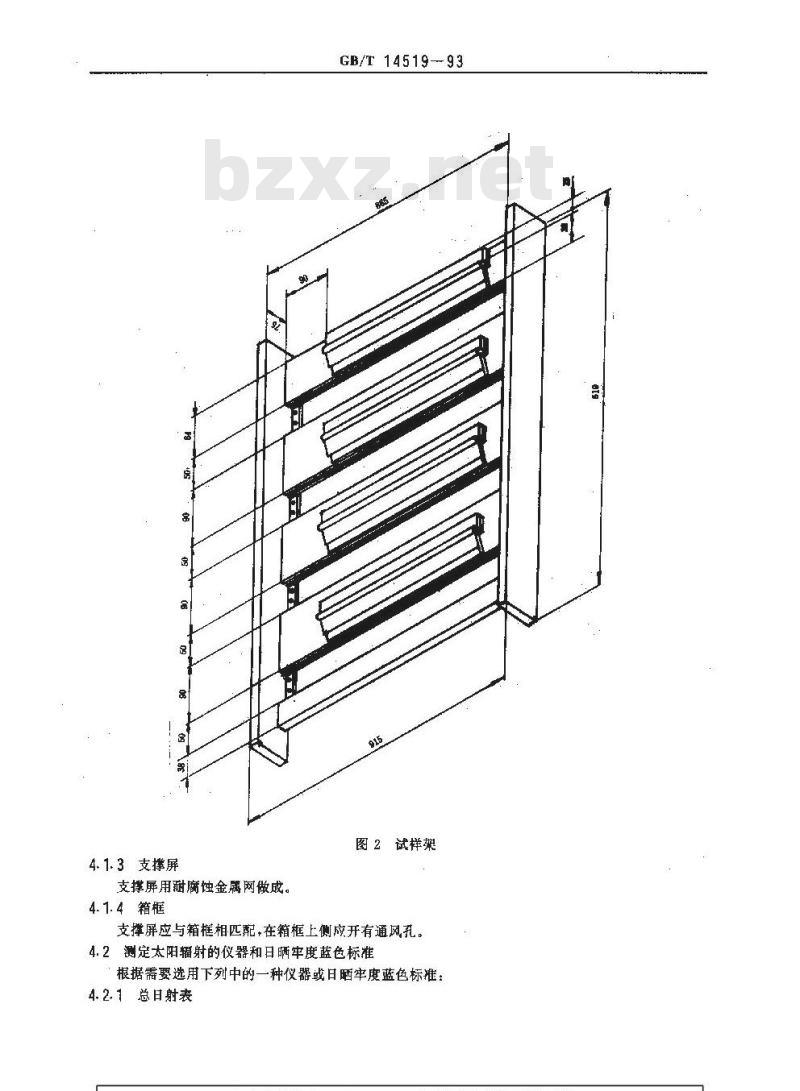

试样架由两端固定在两侧框上的平直木条组成（见图2），木条相互之间要保持足够宽的间距以确保足够的通风，推荐间距不小于50mm。4.1.3支撑屏
支撑屏用融腐蚀金属网做成。
4.1.4箱框
GB/T14519-93
图2试样架
支撑屏应与箱相匹配，在箱框上侧应开有通风孔。4.2测定太阳辐射的仪器和日晒牢度蓝色标准根据需要选用下列中的一种仪器或日晒牢度蓝色标准：4.2.1总日射表
GB/T 14519—93

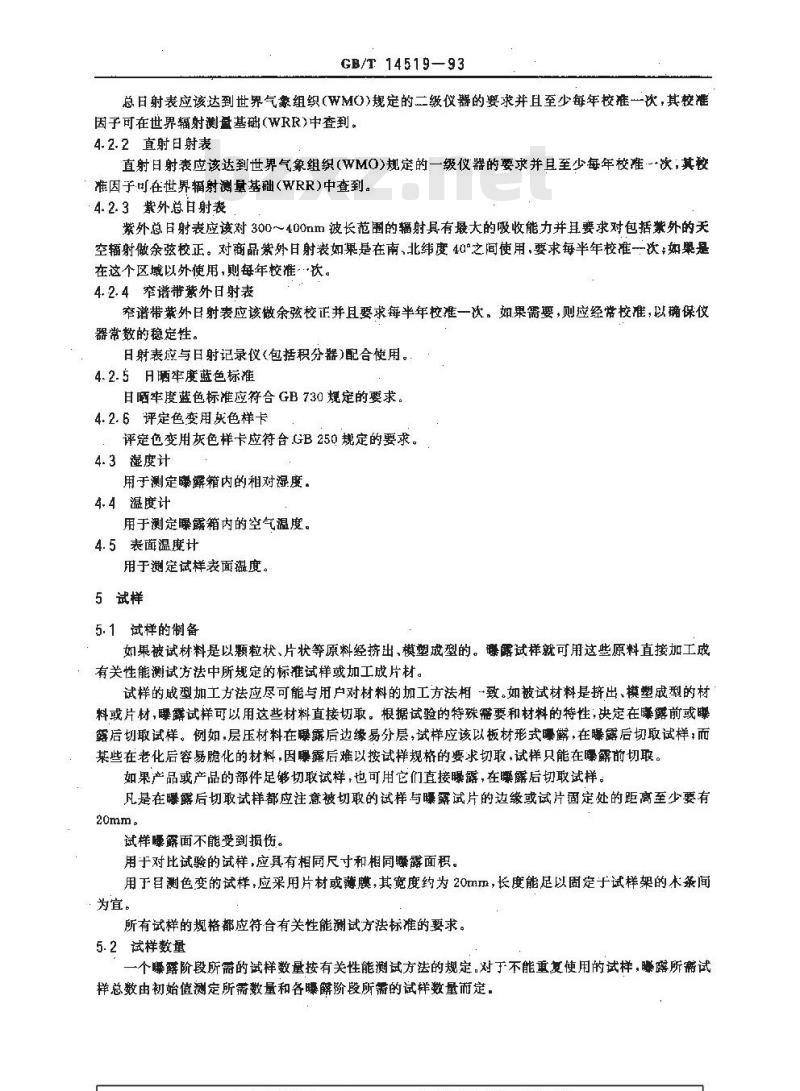

总日射表应该达到世界气象组织（WMO)规定的二级仪器的要求并且至少每年校准一次，其校准因子可在世界辐射测量基础(WRR)中查到。4.2.2直射日射表
直射日射表应该达到世界气象组织(WMO)规定的一级仪器的要求并且至少每年校准次，其较准因子可在界辐射测量基础(WRR)中查到,4.2.3紫外总射表
紫外总日射表应该对300～400nm波长范围的辐射具有最大的吸收能力并耳要求对包括紫外的天空辐射做余弦校正。对商品紫外日射表如果是在南、北纬度40°之间使用，要求每半年校准一次；如果是在这个区域以外使用，则每年校准·次。4.2.4窄谱带紫外日射表
窄谱带蒙外日射表应该做余弦校正并且要求每半年校准一次。如果需要，则应经常校准，以确保仪器常数的稳定性。
日射表应与日射记录仪(包括积分器)配合使用。4.2.5日晒牢度蓝色标准
日晒牢度蓝色标准应符合 GB 730规定的要求。4.2.6评定色变用灰色样卡
评定色变用灰色样卡应符合GB250规定的要求。4.3度计
用于测定嗪解箱内的相对湿度。4.4温度计
用于测定曝露箱内的空气温度。4.5表面温度计
用于测定试样表面蕴度。
5试样
5.1试样的制备
如果被试材料是以题粒状、片状等原料经挤出、模塑成型的。露试样就可用这些原料直接加工成有关性能测试方法中所规定的标准试样或加工成片材。试样的成型加工方法应尽可能与用户对材料的加工方法相-致。如被试材料是挤出、模塑成型的材料或片材，曝露试样可以用这些材料直接切取。根据试验的特殊癌要和材料的特性，决定在赚露前或露后切取试样。例如，层压材料在曝露后边缘易分层，试样应该以板材形式曝，在曝露后切取试样，而某些在老化后容易脆化的材料，因曝露后难以按试样规格的要求切取，试样只能在曝露前切联。如果产品或产品的部件足够切取试样，也可用它们直接曝露，在噪露后切取试样。凡是在曦露后切取试样都应注意被切取的试样与曝露试片的边缘或试片固定处的距离至少要有20mm。
试样曝解面不能受到损伤。
用于对比试验的试样，应具有相同尺寸和相同曝露面积。用于目测色变的试样，应采用片材或薄膜，其宽度约为20m，长度能足以固定于试样架的木条间为宜。
所有试样的规格都应符合有关性能测试方法标准的要求。5.2试样数量
一个腰露阶段所需的试样数量按有关性能测试方法的规定对于不能重复使用的试样，露所需试样总数由初始值测定所需数量和各曝解阶段所需的试样数量而定.6试验条件

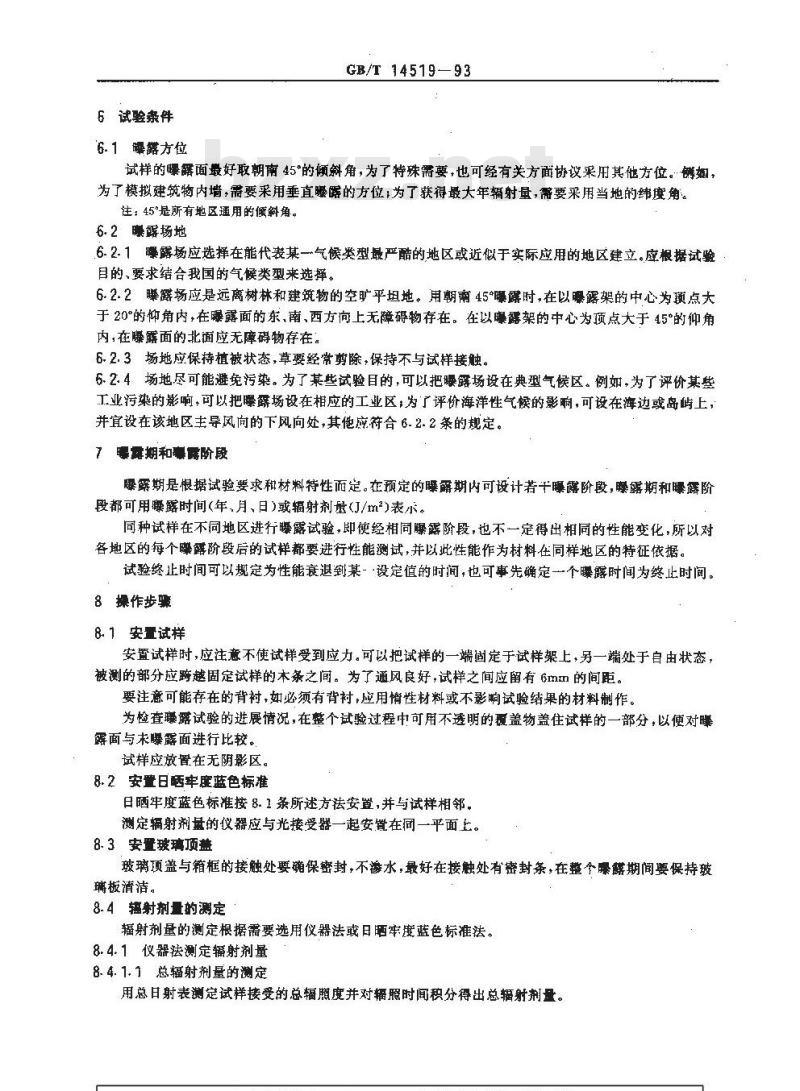

6.1曝露方位
GB/T 1451993
试样的噪露面最好取朝南45的倾斜角，为了特殊需要，也可经有关方面协议采用其他方位。锈如，为了模拟建筑物内墙，需要采用垂直哦露的方位，为了获得最大年辐射量，需要采用当地的纬度角。注；45°是所有地区通用的倾斜角。6.2露场地
6.2.1爆露场应选择在能代表某一气候类型最严酷的地区或近似于实际应用的地区建立。应根据试验目的、要求结合我国的气候类型来选择。6.2.2曦露场应是远离树林和建筑物的空旷平坦地。用朝南45°曝露时，在以眼露架的中心为预点大于20°的仰角内，在曝露面的东，南，西方向上无障碍物存在。在以曝露架的中心为预点大于45°的仰角内，在曝露面的北面应无摩碍物存在。6.2.3场地应保持植被状态，草要经带剪除，保持不与试样接触。6.2.4场地尽可能避免污染。为了某些试验目的，可以把露场设在典型气候区。例如，为了评价某些工业污染的影响，可以把曝露场设在相应的工业区，为了评价海洋性气候的影响，可设在海边或岛屿上，并宜设在该地区主导风向的下风向处，其他应符合6.2.2条的规定。曙露期和泰需阶段
曝露期是根据试验要求和材料特性而定。在预定的曝露期内可设计若干曝露阶段，曝露期和曝露阶段都可用曝露时间(年，月、日)或辐射剂量(J/m\)表示。同种试样在不同地区进行曝露试验，即使经相同曝露阶段，也不一定得出相同的性能变化，所以对各地区的每个骤露阶段后的试样都要进行性能测试，并以此性能作为材料在同样地区的特征依据。试验终止时间可以规定为性能衰退到某-设定值的时间，也可事先确定一个爆露时间为终止时间。8操作步骤
8.1安置试样
安置试样时，应注意不使试样受到应力。可以把试样的一端固定于试样架上，另一端处于自由状态，被测的部分应跨越固定试样的本条之间。为了通风良好，试样之间应留有6mm的间距。要注意可能存在的背衬，如必须有背衬，应用悄性材料或不影响试验结果的材料制作。为检查骤露试验的进展情况，在整个试验过程中可用不透明的覆盖物盖住试样的一部分，以使对曝露面与末曝露面进行比较。
试样应放置在无阴影区。
8.2安置日晒牢蓝色标难
日晒牢度蓝色标准按8.1条所述方法安置，并与试样相邻。测定辐射剂量的仪器应与光接受器一起安置在同一平面上。8.3安置玻璃顶盖
玻璃顶盖与箱框的接触处要确保密封，不水，最好在接触处有密封条：在整个曝露期间要保持玻璃板清洁。
8.4辐射剂量的测定
辐射剂量的测定根据需要选用仪器法或日晒牢度蓝色标准法。8.4.1仪器法测定辐射剂量
8. 4. 1. 1总辐射剂量的测定
用总日射表测定试样接受的总辐照度并对辐照时闻积分得出总辐射剂量。GB/T 14519-93
8.4.1.2规定波段范围内辐射剂量的测定总辐射剂量除了紫外区和可见光区的辐射之外，还包括整个红外辐射。但是，红外辐射只会引起试样的温度升高，而不会引起光化学反应并导致老化，因此，最好在对塑料产生光化学反应的紫外区测楚辐射剂量。例如;用一个总紫外辐射仪测定紫外觉谱带(300～400nmn)的辐照度并对辐射间分得出总紫外辐射剂量。
8.4.2日嗮牢度蓝色标准法测定辐射剂量把一组分别为1～8号的长条状日晒牢度蓝色标准与试样一起放置于曝露箱内噪露，用灰色标反差4比较曦露和末曝露的蓝色标准之间的色差，并以此确定辐射剂量的等级（曦露阶段）。例如，当标准表现的反差等于灰色标的反差4时，便是达到了曝露阶段1/1：当标准2表现出近似的反差时，便是达到了曝露阶段2/1，以此类推到表现灰标反差4的曝露阶段8/1。当达到再露阶段81时，弃掉第一组蓝色标雍，安效上第二个新的标准8，连续睡露直至第二一个标准 8与未曝露的标准8 比较表现的反差等于灰色标反差4 为止,此时的曝露阶段为8/2。然后弃掉第二个标准8，安放上第三个新的标准8，当此标准又表现出反差4时，即是达到了曝露阶8/3.
根据需要罩复进行，得到曝露阶段8/4、..*，直到8/N。为确定各嗪磷阶段到达时间，应对日晒牢度蓝色标准做经常性的检查。用上述方法比较试样间反差与灰色标反差等级时，通常是在有良好北面光线的室内进行。8.5气象观
观亲并记录能影响试验结果的气象条件和变化。8.6颜色、外观和力学性能的测定试样经各曝露阶段后，都应按有关性能测试方法标准进行测试。为了控制质量，通常只要选择一个合适的曝露阶段做试验，然后制定出材料的技术规范，即经一定睡露阶段后性能的最大容许变化。为了某种目的,也可以测定发生规定性能变化时的曝露时间。8.6.1色变的测定
对颜色变化采用目测或仪器测定的方法。8.6.1.1目测法
目测色变等级采用比较曝露试样和未曝露试样间反差与灰色标反差等级的方法。灰色标显示的色差与两比较试样间的色差相同的那一级就是色变等级。如果反差处于两灰色标等级之间,应以其中简值定级。例如，评定级3～4级表示试样间反差大于灰色标反差4而小于灰色标反差。
除了用上述方法表示色变等级外，还应对试样的色调、亮度和彩度做综合描述。8.6..1.2仪器法
按有关方法标准的规定用仪器测定曝露试样和比较试样的色变。注：对于基些材料，未曝露的比较试样经一周期后颤色可能改变，当颜色测定的平均值在该周期内足够稳定时，可以测定并报告存效对照试样的色变。在这种情况下,也可测定并报告腺露后试样相对于腺避前的色变,8.6.2外观变化的测定
根据需要对试样滕露前后的某些外观变化进行目测，一般包括以下内容：a透明度、光泽；
b、裂纹、凹陷、洞孔、分层、变形c．漆出。
8.6.3力学性能或其他性能的测定按有关性能测试方法标准的规定对曝露前和各曝露阶段后的试样进行测定。如果为了检查在曝露期间测试方法或设备可能梵生的变化，建议在测定一组嗪露后试样的同时测GB/T 1451993
定一组对比试样，对比试样应保存在暗处，以使在保存过程中性能变化减少到最小除非另有规定，无论对嘌露前或露后的试样在进行测定前都要按GB2918的规定进行状态调节。
睡露前后的试样都必须在同一条件下进行测定试样露前后力学性能的变化，用原始值的百分率表示，按下式计算：B
式中：R—保留的原始值的百分率，A—由未嗪露试样测得的值
B—由曝露后试样测得的值。
9试验报告
试验报告包括以下内容：
a．试验目的
b。试验方法，应说明采用本国家标准C，受试材料的名称、牌号或型号，试样的规格和制备方法d.试验用设备和仪器：曦露箱（包括箱体结构、玻璃顶盖的厚度和光透过率以及其他有意义的参数）辐照度测定仪（包括型号和技术参数)以及其他仪器：e。试验条件，赚露地区及其气候类型或特征、曝露方位。如使用试样背衬，应说明背衬用的材料。曝露阶段的确定，如采用辐射剂量表示曝露阶段，应说明测定辐射剂量的方法：f．测试方法，
g．试验结果。
附加说明：
本标准由中华人民共和国化学工业部提出，本标准由全国塑料标准化技术委员会归口。本标准由化学工业部合成材料老化研究所起草。本标准主要起草人盛敬瑜、曾新。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
