【国家标准(GB)】 硬质合金牌号 第2部分：地质、矿山工具用硬质合金牌号

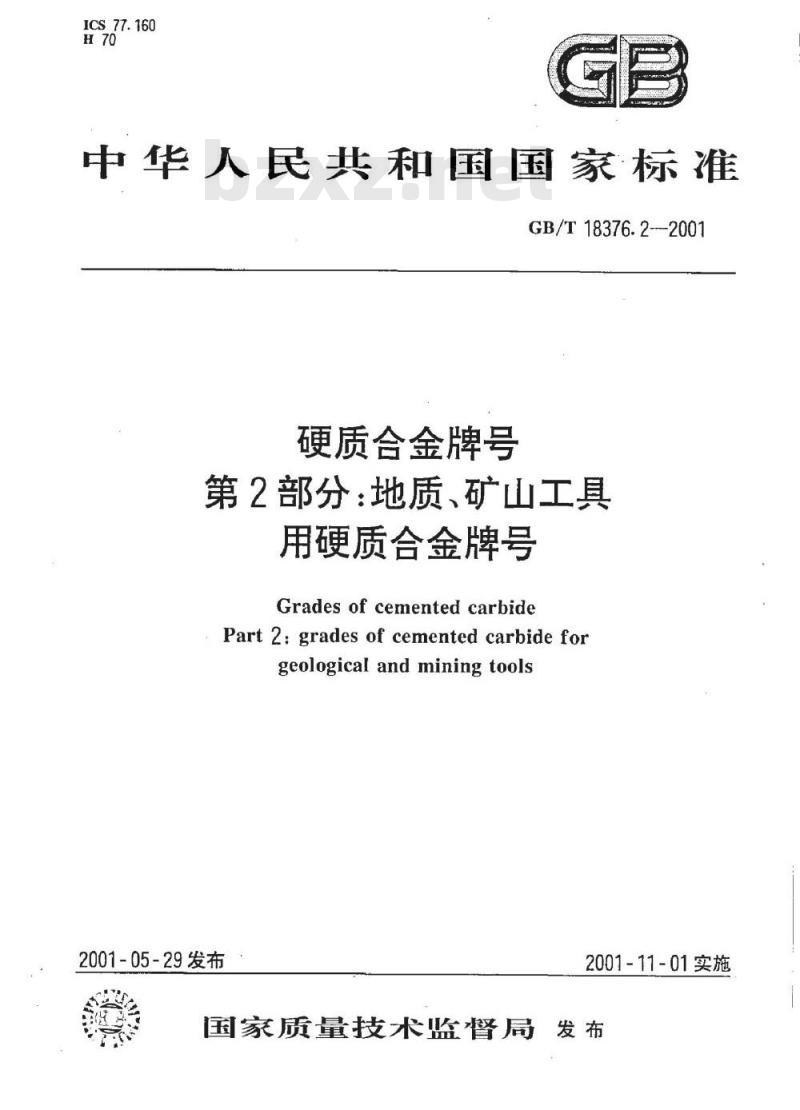

ICS.77.160
中华人民共和国国家标准
GB/T18376.2---2001
硬质合金牌号
第2部分：地质、矿山工具
用硬质合金牌号
Grades of cemented carbide
Part 2:grades of cemented carbideforgeological and mining tools
2001-05-29发布
2001-11-01实施
国家质量技术监督局发布
GB/T18376.2—2001

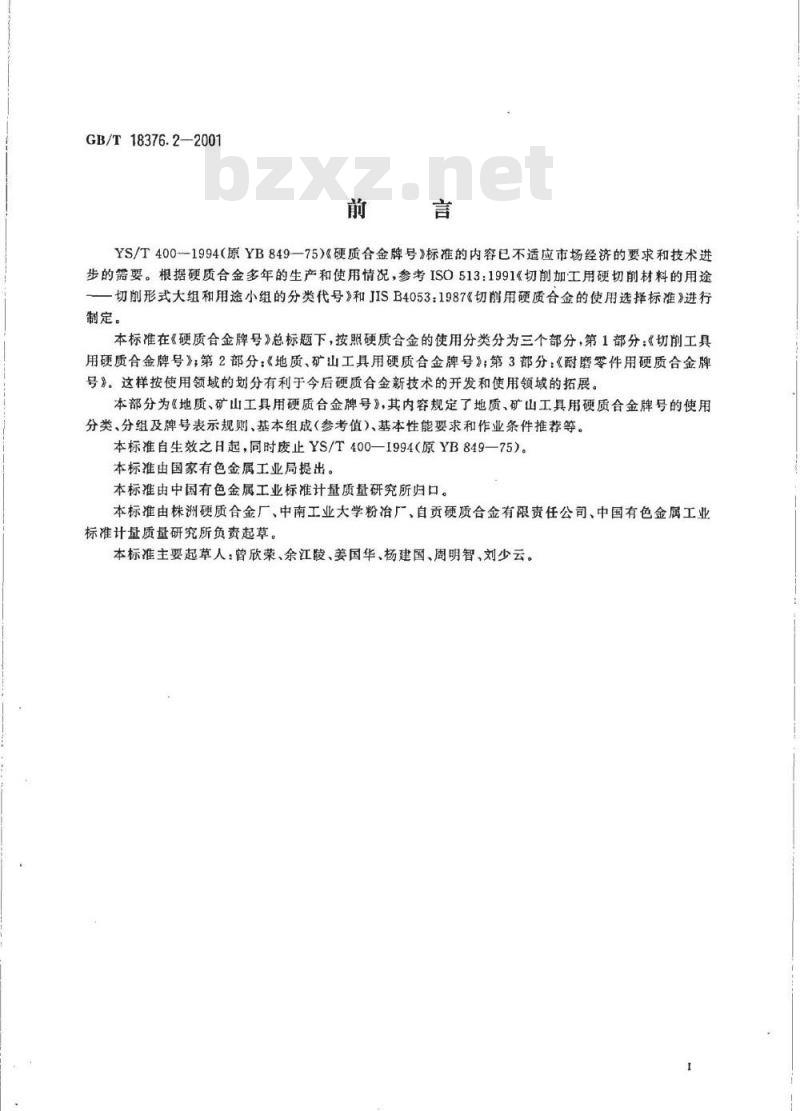

YS/T400--1994（原YB849—75)《硬质合金牌号》标准的内容已不适应市场经济的要求和技术进步的需要。根据硬质合金多年的生产和使用情况，参考ISO513：1991《切削加工用硬切削材料的用途一切削形式大组和用途小组的分类代号》和JISB4053：1987《切削用硬质合金的使用选择标准》进行制定。
本标准在《硬质合金牌号》总标题下，按照硬质合金的使用分类分为三个部分，第1部分：《切削工具用硬质合金牌号》；第2部分：《地质、矿山工具用硬质合金牌号》；第3部分：《耐磨零件用硬质合金牌号》。这样按使用领域的划分有利于今后硬质合金新技术的开发和使用领域的拓展。本部分为《地质、矿山工具用硬质合金牌号》，其内容规定了地质、矿山工具用硬质合金牌号的使用分类、分组及牌号表示规则、基本组成（参考值）、基本性能要求和作业条件推荐等。本标准自生效之日起，同时废止YS/T400—1994（原YB849—75）。本标准由国家有色金属工业局提出。本标准由中国有色金属工业标准计量质量研究所归口。本标准由株洲硬质合金厂、中南工业大学粉冶厂、自贡硬质合金有限责任公司、中国有色金属工业标准计量质量研究所负责起草。本标准主要起草人：曾欣荣、余江陵、姜国华、杨建国、周明智、刘少云。1范围

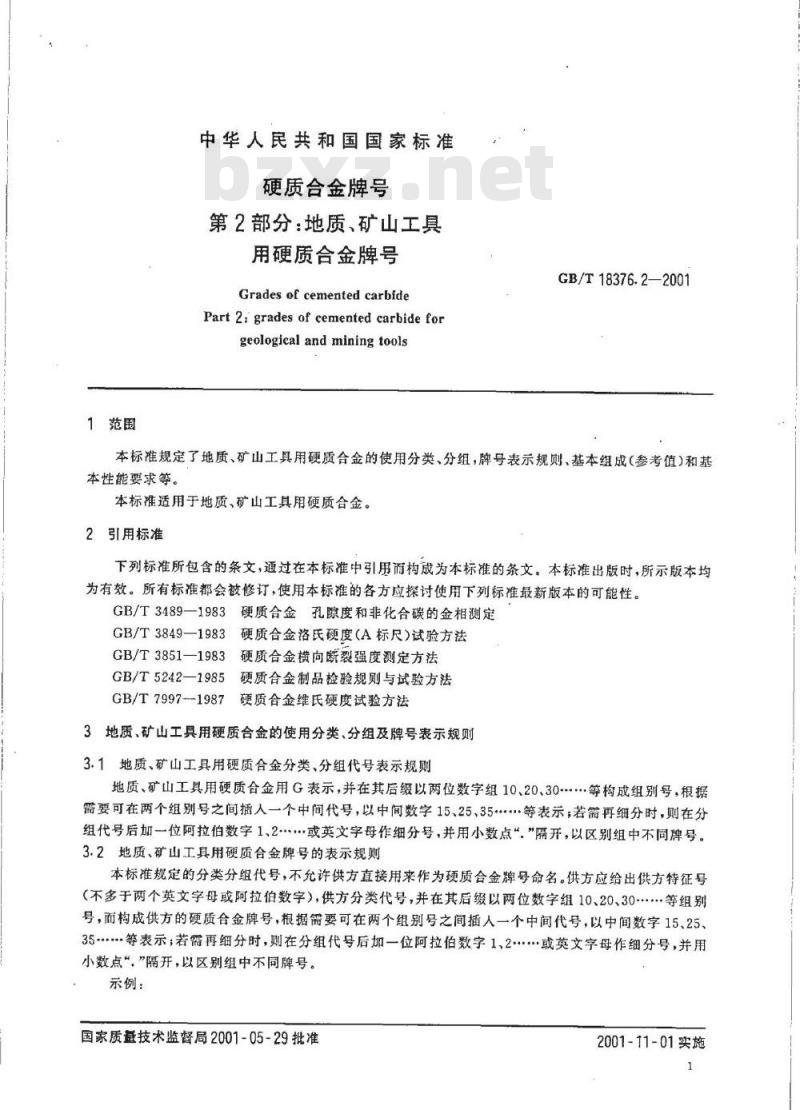

中华人民共和国国家标准
硬质合金牌号
第2部分：地质、矿山工具
用硬质合金牌号
Grades of cemented carbide
Part 2: grades of cemented carbide forgeological and mining tools此内容来自标准下载网
GB/T18376.2—2001
本标准规定了地质、矿山工具用硬质合金的使用分类、分组，牌号表示规则、基本组成（参考值）和基本性能要求等。
本标准适用于地质、矿山工具用硬质合金。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3489—1983硬质合金孔隙度和非化合碳的金相测定GB/T3849—1983硬质合金洛氏硬度（A标尺）试验方法GB/T3851—1983硬质合金横向断裂强度测定方法GB/T5242—1985硬质合金制品检验规则与试验方法GB/T7997--1987硬质合金维氏硬度试验方法3地质、矿山工具用硬质合金的使用分类、分组及牌号表示规则3.1地质、矿山工具用硬质合金分类、分组代号表示规则地质、矿山工具用硬质合金用G表示，并在其后缀以两位数字组10、20、30等构成组别号，根据需要可在两个组别号之间插人一个中间代号，以中间数字15、25，35……等表示，若需再细分时，则在分组代号后加一位阿拉伯数字1、2*或英文字母作细分号，并用小数点“\隔开，以区别组中不同牌号。3.2地质、矿山工具用硬质合金牌号的表示规则本标准规定的分类分组代号，不允许供方直接用来作为硬质合金牌号命名。供方应给出供方特征号（不多于两个英文字母或阿拉伯数字），供方分类代号，并在其后缀以两位数字组10、20、30等组别号，而构成供方的硬质合金牌号，根据需要可在两个组别号之间插人一个中间代号，以中间数字15、25、35等表示，若需再细分时，则在分组代号后加一位阿拉伯数字1、2或英文字母作细分号，并用小数点“，”隔开，以区别组中不同牌号。示例：
国家质盘技术监督局2001-05-29批准2001-11-01实施

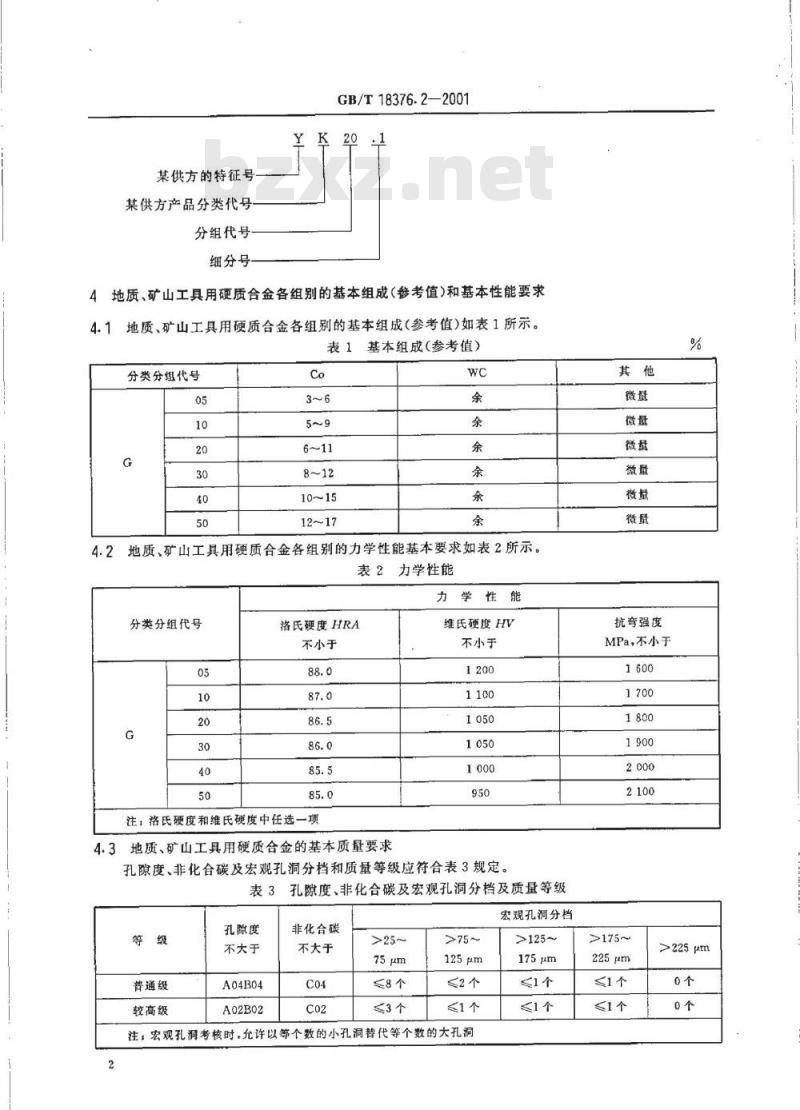

某供方的特征号
某供方产品分类代号
分组代号
细分号
GB/T18376.2—2001
4地质、矿山工具用硬质合金各组别的基本组成（参考值）和基本性能要求4.1地质、矿山工具用硬质合金各组别的基本组成（参考值）如表1所示。表1基本组成（参考值）
分类分组代号
地质、矿山工具用硬质合金各组别的力学性能基本要求如表2所示。4.2
表2力学性能
力学性能
分类分组代号
洛氏硬度HRA
不小于
注：洛氏硬度和维氏硬度中任选一项4.3地质、矿山工具用硬质合金的基本质量要求维氏硬度HV
不小于
孔隙度、非化合碳及宏观孔洞分档和质量等级应符合表3规定。表3孔隙度、非化合碳及宏观孔洞分档及质量等级孔隙度
普通级
较高级
不大于
A04B04
A02B02
非化合碳
不大于
≤3个
125μm
≤2个
注，宏观孔润考核时，允许以等个数的小孔洞替代等个数的大孔洞2
宏观孔洞分档
175μm
《1个
《1个
抗弯强度
MPa，不小于
225μm
≤1个
>225μm

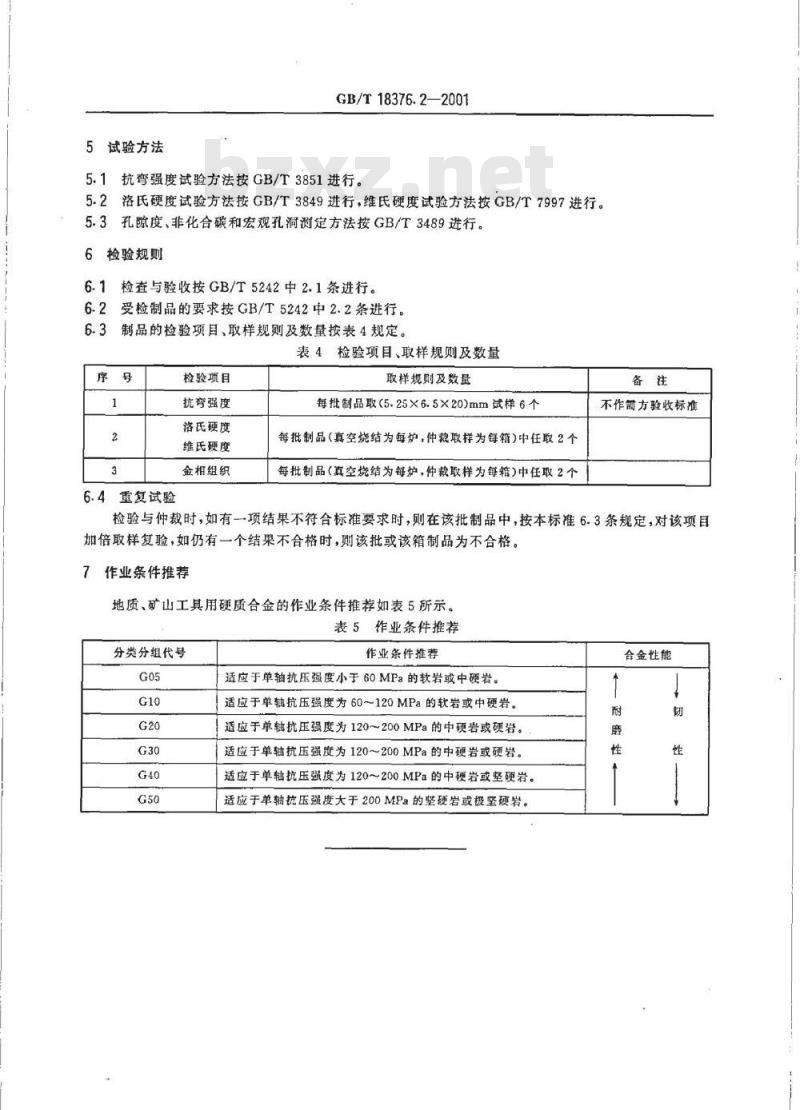

5试验方法
GB/T18376.2—2001
5.1抗弯强度试验方法按GB/T3851进行。5.2洛氏硬度试验方法按GB/T3849进行，维氏硬度试验方法按GB/T7997进行。5.3
孔隙度、非化合碳和宏观孔洞测定方法按GB/T3489进行。6检验规则
检查与验收按GB/T5242中2.1条进行。6.2
受检制品的要求按GB/T5242中2.2条进行。制品的检验项目、取样规则及数量按表4规定。表4检验项目、取样规则及数量
检验项目
6.4重复试验
抗弯强度
洛氏硬度
维氏硬度
金相组织
取样规则及数量
每批制品取（5.25×6.5×20）mm试样6个每批制品（真空烧结为每炉，仲裁取样为每箱)中任取2个每批制品（真空烧结为每炉，仲裁取样为每箱）中任取2个备注
不作箭方验收标准
检验与仲裁时，如有一项结果不符合标准要求时，则在该批制品中，按本标准6.3条规定，对该项目加倍取样复验，如仍有一个结果不合格时，则该批或该箱制品为不合格。作业条件推荐
地质、矿山工具用硬质合金的作业条件推荐如表5所示。表5作业条件推荐
分类分组代号
作业条件推荐
适应于单轴抗压强度小于60MPa的软岩或中硬岩。适应于单轴抗压强度为60~120MPa的软岩或中硬岩。适应于单轴抗压强度为120~200MPa的中硬岩或硬岩。适应于单轴抗压强度为120～200MPa的中硬岩或硬岩。适应于单轴抗压强度为120～200MPa的中硬岩或坚硬岩。适应于单轴抗压强度大于200MPa的坚硬岩或极坚硬岩。合金性能
GB/T18376.2-2001
中华人民共和国
国家标准
硬质合金牌号
第2部分：地质、矿山工具
用硬质合金牌号
GB/T18376.2—2001
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售*
开本880×12301/16印张1/2字数7千字2001年9月第一版，2001年9月第一次印刷印数1—2000
书号：155066·1-17777
网址bzcbs.com
科目580-593
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
