中华人民共和国国家标准
信息处理
数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、
道密度为1.9道/米的双面软磁盘第二部分：磁道格式A
Information processing--Data interchange on 130 mm flexible diskcartridges using modified frequency modulation recording at 7958ftprad, 1. 9 tpmm ,on both sides-Part 2: Track format A
GB 9416.2—88
ISO 7487/2-1985
本标准等同采用国际标准IS07487/2一1985《信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的双面软磁盘第二部分：磁道格式A》。引言
GB9416规定了130mm改进调频制（MFM）记录的位密度为7958磁通翻转/孤度，道密度为1.9道/毫米的双面软磁盘的性能。
GB9416.1规定了软磁盘的尺寸、物理性能和磁性能。这样就为数据处理系统之间提供了实际交换的可能性。
GB9416.1和GB9416.2与国家标准《信息处理信息交换用软磁盘文卷结构和标号》（见第3章）规定的标号系统为数据处理系统之间的全部数据交换提供了条件。GB9416.3规定了数据交换用的另一种磁道格式。1主题内容与适用范围
本标准为数据处理系统之间作数据交换的上述软磁盘规定了已记录信号的质量、磁道配置和磁道格式。
2一致性
当软磁盘达到GB9416的第1和第2部分，或第1和第3部分的全部要求时，该软磁盘就与GB9416：致。
3引用标准
GB1988信息处理信息交换用七位编码字符集GB2311信息处理七位和八位编码字符集代码扩充技术GB9416.1信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度道密度为1.9道/毫米的双面软磁盘第一部分：尺寸、物理性能和磁性能GB9416.3信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、道中华人民共和国电子工业部1988-06-20批准232
1988-12-01实施
GB 9416.2--88

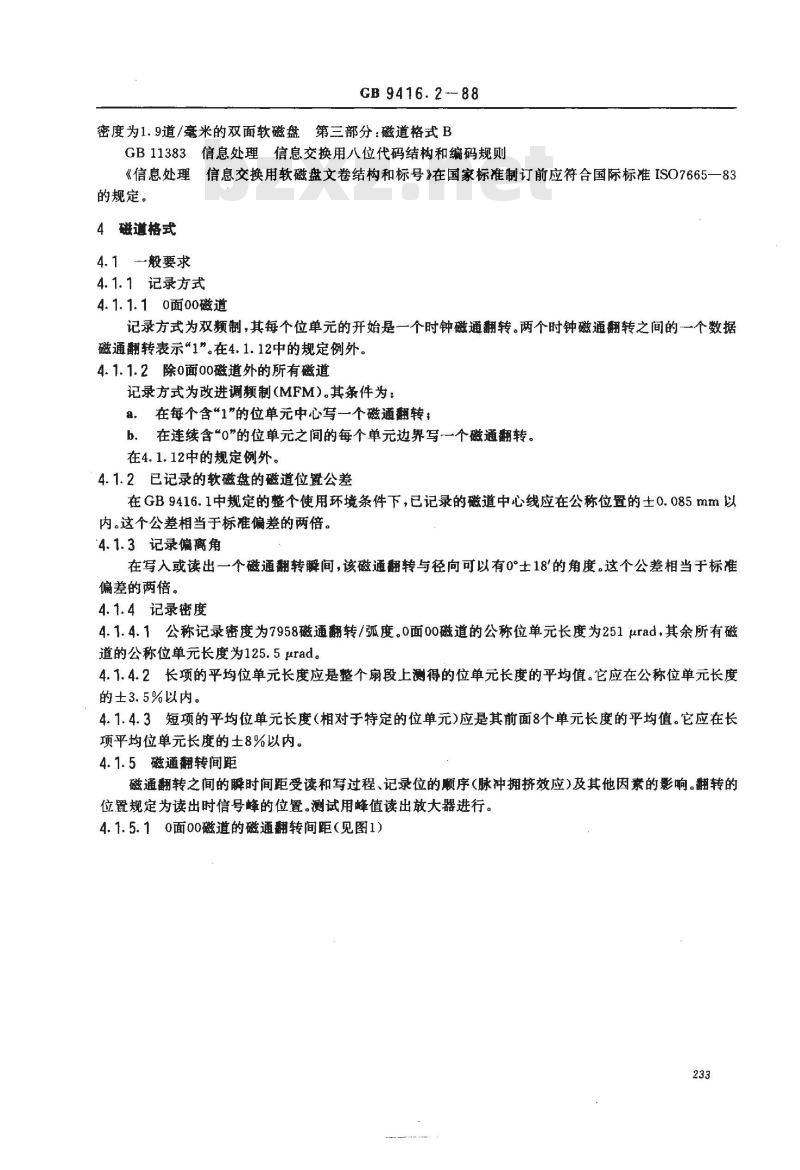

密度为1.9道/毫米的双面软磁盘第三部分：磁道格式BGB11383信息处理信息交换用八位代码结构和编码规则《信息处理信息交换用软磁盘文卷结构和标号》在国家标准制订前应符合国际标准ISO7665一83的规定。
4磁道格式
4.1般要求
4.1.1记录方式
4.1.1.10面00磁道
记录方式为双颖制，其每个位单元的开始是一个时钟磁通翻转。两个时钟磁通翻转之间的一个数据磁通翻转表示“1”。在4.1.12中的规定例外。4.1.1.2除0面00磁道外的所有磁道记录方式为改进调额制（MFM)。其条件为：，在每个含“1”的位单元中心写一个磁通翻转b。在连续含“o”的位单元之间的每个单元边界写一个磁通翻转。在4.1.12中的规定例外。
4.1.2已记录的软磁盘的磁道位置公差在GB9416.1中规定的整个使用环境条件下，已记录的磁道中心线应在公称位置的土0.085mm以内。这个公差相当于标准偏差的两倍。4.1.3记录偏离角
在写入或读出一个磁通翻转瞬间，该磁通翻转与径向可以有0°士18的角度。这个公差相当于标准偏差的两倍。
4.1.4记录密度
4.1.4.1公称记录密度为7958磁通翻转/弧度。0面00磁道的公称位单元长度为251urad，其余所有磁道的公称位单元长度为125.5μrad。4.1.4.2长项的平均位单元长度应是整个扇段上测得的位单元长度的平均值。它应在公称位单元长度的士3.5%以内。
4.1.4.3短项的平均位单元长度（相对于特定的位单元）应是其前面8个单元长度的平均值。它应在长项平均位单元长度的士8%以内。4.1.5磁通翻转间距
磁通翻转之间的瞬时间距受读和写过程、记录位的顺序(脉冲拥挤效应)及其他因素的影响。翻转的位置规定为读出时信号峰的位置。测试用峰值读出放大器进行。4.1.5.10面00磁道的磁通翻转间距（见图1）233
45%~70%
90%~-140%
GB 9416.2—88
45% ~70%
90% ~140%
60%~110%

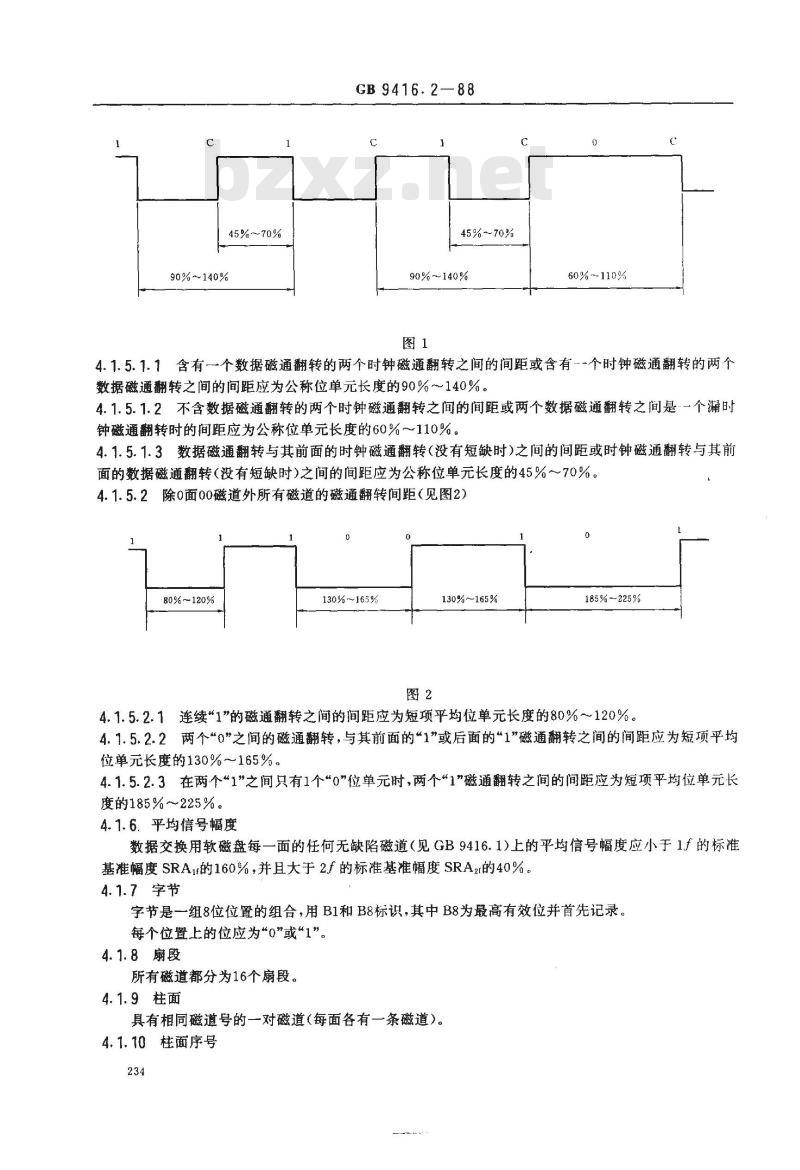

4.1.5.1.1含有一个数据磁通翻转的两个时钟磁通翻转之间的间距或含有-+个时钟磁通翻转的两个数据磁通翻转之间的间距应为公称位单元长度的90%～140%。4.1.5.1.2不含数据磁通翻转的两个时钟磁通翻转之间的间距或两个数据磁通翻转之间是·一个漏时钟磁通翻转时的间距应为公称位单元长度的60%～110%。4.1.5.1.3数据磁通翻转与其前面的时钟磁通翻转（没有短缺时)之间的间距或时钟磁通翻转与其前面的数据磁通翻转（没有短缺时)之间的间距应为公称位单元长度的45%～~70%。4.1.5.2除0面00磁道外所有磁道的磁通翻转间距（见图2）80%~120%
130%~165%
130%～165%
185%~225%
4.1.5.2.1连续1”的磁通翻转之间的间距应为短项平均位单元长度的80%~～120%。4.1.5.2.2两个“0\之间的磁通翻转，与其前面的“1\或后面的“1\磁通翻转之间的间距应为短项平均位单元长度的130%～165%。
4.1.5.2.3在两个“1”之间只有1个“0\位单元时，两个“1磁通翻转之间的间距应为短项平均位单元长度的185%~225%。
4.1.6．平均信号幅度
数据交换用软磁盘每一面的任何无缺陷磁道（见GB9416.1)上的平均信号幅度应小于1f的标准基准幅度SRA1r的160%，并且大于2f的标准基准幅度SRAzr的40%。4.1.7字节
字节是一组8位位置的组合，用B1和B8标识，其中B8为最高有效位并首先记录。每个位置上的位应为“0”或“1”。4.1.8扇段
所有磁道都分为16个扇段。
4.1.9柱面
具有相同磁道号的一对磁道(每面各有一条磁道）。4.1.10柱面序号
GB 9416.2—88

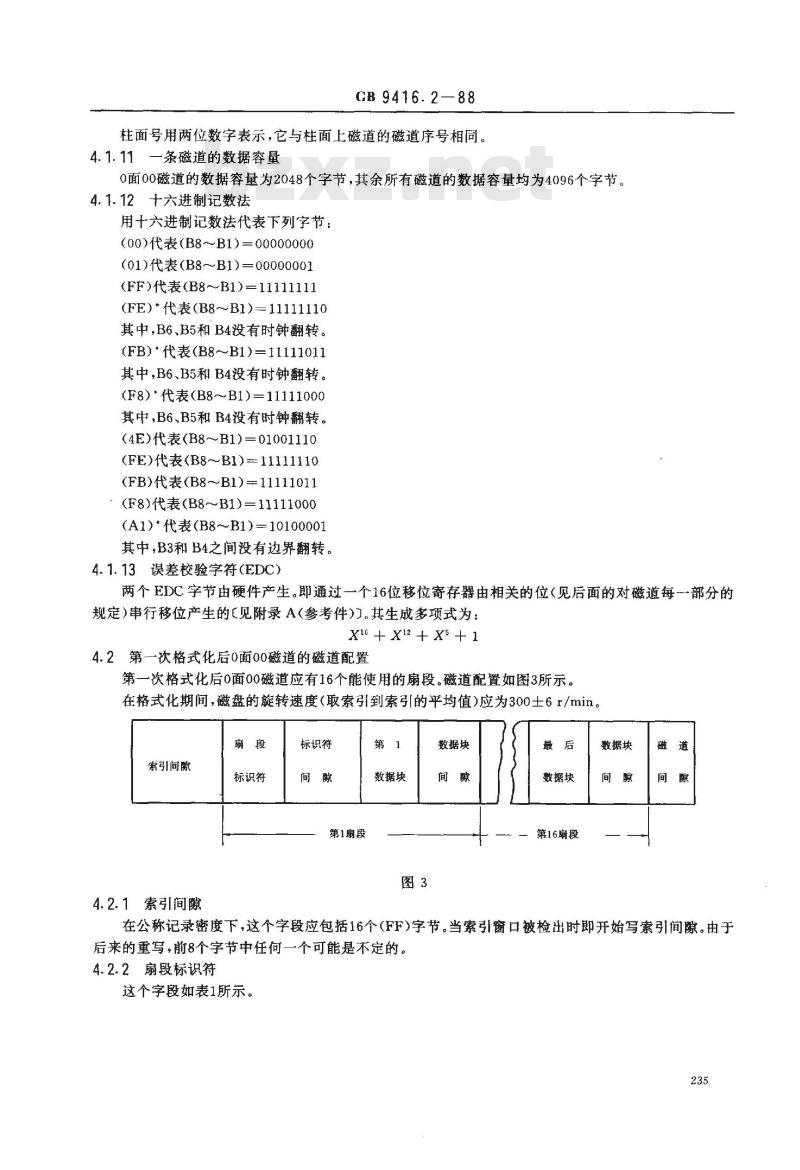

柱面号用两位数字表示，它与柱面上磁道的磁道序号相同。4.1.11一条磁道的数据容量
0面00磁道的数据容量为2048个字节，其余所有磁道的数据容量均为4096个字节。4.1.12十六进制记数法
用十六进制记数法代表下列字节：(00)代表(B8～B1)=00000000
(01)代表(B8～B1)=00000001
(FF)代表(B8～B1)=11111111
(FE）*代表（B8～B1)-11111110其中,B6、B5和B4没有时钟翻转。(FB)代表(B8～B1)=11111011
其中，B6、B5和B4没有时钟翻转。(F8)*代表(B8～B1)=11111000
其中,B6、B5和B4没有时钟翻转。(4E)代表(B8～B1)=01001110
(FE)代表(B8～B1)=11111110
(FB)代表(B8～B1)=11111011
(F8)代表(B8～B1)=11111000
（A1)*代表(B8～B1)=10100001
其中，B3和B4之间没有边界翻转。4.1.13误差校验字符（EDC)
两个EDC字节由硬件产生。即通过一个16位移位寄存器由相关的位（见后面的对磁道每一部分的规定)串行移位产生的（见附录A（参考件))其生成多项式为：X16 +X12+X5+1
4.2第一次格式化后0面00磁道的磁道配置第一次格式化后0面00磁道应有16个能使用的扇段。磁道配置如图3所示。在格式化期间，磁盘的旋转速度（取索引到索引的平均值)应为300士6r/min。扇段
索引间隙
4.2.1索引间隙
标识符
标识符
第1扇段
数据块
数据块
数据块
第16扇段
数据块
在公称记录密度下，这个字段应包括16个（FF）字节。当索引窗口被检出时即开始写索引间隙。由于后来的重写，前8个字节中任何一个可能是不定的。4.2.2扇段标识符

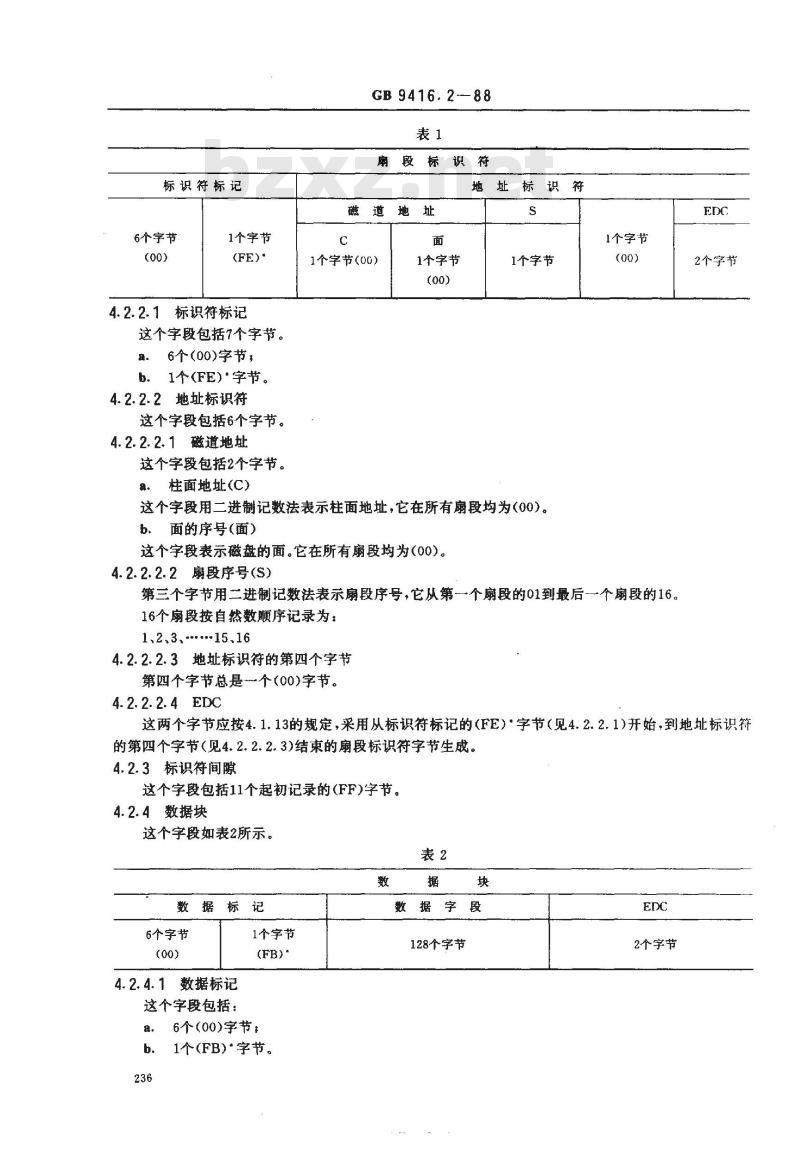

这个字段如表1所示。
标识符标记
6个字节
1个字节
4.2.2.1标识符标记
这个字段包括7个字节。
a.6个(00)字节，
b．1个(FE）*字节。
4.2.2.2地址标识符
这个字段包括6个字节。
4.2.2.2.1磁道地址
这个字段包括2个字节。
柱面地址(C)
GB 9416. 2--88
扇段标识符
地址标识符
1个字节（00）
1个字节
1个字节
这个字段用二进制记数法表示柱面地址，它在所有扇段均为（00）。b、面的序号（面）
这个字段表示磁盘的面。它在所有扇段均为(00)。4.2.2.2.2扇段序号（S）
1个字节
第三个字节用二进制记数法表示扇段序号，它从第一个扇段的01到最后一个扇段的16。16个扇段按自然数顺序记录为：1.2.3.··.15.16
4.2.2.2.3地址标识符的第四个字节第四个字节总是个(00)字节。
4.2.2.2.4EDC
2个字节
这两个字节应按4.1.13的规定，采用从标识符标记的（FE）字节（见4.2.2.1）开始，到地址标识符的第四个字节（见4.2.2.2.3)结束的扇段标识符字节生成。4.2.3标识符间隙
这个字段包括11个起初记录的(FF)字节。4.2.4数据块
这个字段如表2所示。
数据标记
6个字节
4.2.4.1数据标记
这个字段包括：
1个字节
6个(00)字节：
1个(FB)*字节。
数据字段
128个字节
2个字节
4.2.4.2数据字段
GB 9416.2-~88
这个字段包括128个字节。这个字段的内容（见4.4.4.2.4.2)除了正确的EDC外没有其他要求。4. 2. 4.3 EDC
这两个字节应按4.1.13的规定，采用从数据标记的第七个字节（见4.2.4.1)开始，到数据字段的最后一个字节（见4.2.4.2)结束的数据块字节生成。4.2.5数据块间隙
这个字段包括27个起初记录的（FF）字节。它被记录在每个数据块之后，同时位于下一个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。4.2.6磁道间隙
这个字段应紧接在第16扇段的数据块间隙之后。写(FF)字节直到检出索引窗口为止，除非在写入最后一个数据块间隙时就检测到索引窗口，此时应没有磁道间隙。4.3第次格式化后除0面00磁道外所有磁道的磁道配置第一次格式化后，每条磁道应有16个能使用的扇段。每条磁道的磁道配置如图4所示。在格式化期间，磁盘的旋转速度（取索引到索引的平均值）应为300士6r/min。扇段
索引间
4.3.1索引间隙
标识符
标识符
第1扇段
数据块
数据块
数据块
第16扇段
数据块
在公称记录密度下，这个字段应包括32个（4E）字节。当索引窗口被检出时即开始写索引间隙。由于后来的重写，前16个字节中任何一个可能是不定的。4.3.2扇段标识符
这个字段如表3所示。
标识符标记
12个字节
3个字节
4.3.2.1标识符标记
1个字节
这个字段包括16个字节：
a。12个(00)字节，
b．3个(A1)*字节;
c． 1个(FE)字节。
4.3.2.2地址标识符
磁道地址
1个字节
地址标识符
1个字节
(00)或(01)
1个字节
1个字节
2个字节
这个字段包括6个字节。
4.3.2.2.1磁道地址
这个字段包括2个字节：
a柱面地址(C)
GB 9416. 2-- 88
这个字段用二进制记数法表示柱面地址，它从最外面的00柱面到最里面的37柱面顺序编号。b．面的序号(面）)
这个字段表示磁盘的面。在0面，面的序号在所有磁道上均为（00）。在1面，面的序号在所有磁道上均为(01)。
4.3.2.2.2扇段序号（S)
第三个字节用二进制记数法表示扇段序号，它从第一个扇段的01到最后一个扇段的16。这些扇段按自然数顺序记录为：1.2.3......15.16
4.3.2.2.3第四个字节
第四个字节总是一个(01)字节。4.3.2.2.4 EDC
这两个字节应按4.1.13的规定，采用从标识符标记的第一个（A1）*字节（见4.3.2.1）开始，到地址标识符的第四个字节（见4.3.2.2.3)结束的扇段标识符字节生成。4.3.3标识符间隙
这个字段包括22个起初记录的（4E）字节。4.3.4数据块
这个字段如表4所示。
数据标记
12个字节
4.3.4.1数据标记
这个字段包括：
a.12个(00)字节；
b．3个（A1)*字节，
c．1个(FB)字节。
4.3.4.2数据字段
3个字节
1个字节
数据字段
256个字节
2个字节
这个字段包括256个字节。这个字段的内容（见4.4.4.2.4.2)除了正确的EDC外没有其他要求。4.3.4.3 EDC
这两个字节应按4.1.13的规定，采用从数据标记（见4.3.4.1)的第一个（A1）字节开始，到数据字段（见4.3.4.2)的最后个字节结束的数据块字节生成。4.3.5数据块间隙
这个字段包括54个起初记录的（4E）字节。它被记录在每个数据块之后，同时位于下个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。4.3.6磁道间隙
这个字段紧接在最后一个扇段的数据块间隙之后，写（4E）字节直到检出索引窗口为止，除非在写入最后一个数据块间隙时就检测到索引窗口，此时应没有磁道间隙，238
GB9416.2--88
4.4数据交换用已记录软磁盘的磁道配置4.4.1字符的表示法
字符应由七位编码字符集（见GB1988）表示，需要时由七位编码字符集的扩充（见GB2311）或由八位编码字符集（见GB11383)表示。每个七位编码字符应记录在一个字节的B7到B1的位置上。B8位应记录“0”。其关系如表5所示。
七位组合的位
字节位的位置
每个八位编码字符应记录在一个字节的B8到B1的位置上。其关系如表6所示。
八位组合的位
字节位的位置
4.4.2好柱面和坏柱面
一个好柱面是按照4.4.4已格式化的两条磁道。一个坏柱面是按照4.4.5已格式化的两条磁道。4.4.3对柱面的要求
在0面，00柱面应是一个好柱面，并且没有缺陷扇段。在01柱面和39柱面之间至少有37个好柱面。4.4.4好柱面的磁道配置
0面00磁道参考4.2条，其余磁道参考4.3条。4.4.4.1索引间隙
说明见4.2.1和4.3.1。
4.4.4.2扇段标识符
4.4.4.2.1标识符标记
说明见4.2.2.1和4.3.2.1。
4.4.4.2.2地址标识符
说明见4.2.2.2和4.3.2.2。
4.4.4.2.2.1磁道地址
这个字段包括2个字节。
a.柱面地址(C)
这个字段用二进制记数法表示柱面地址，它从最外面的00柱面到最里面的37柱面顺序编号。注：每一个柱面有唯一的柱面序号。这些柱面中的两个柱面仅在出现一个或两个缺陷柱面时方能使用。每一个好柱面占有唯一的柱面地址；缺陷柱面不占有柱面地址。对于好柱面的柱面地址以柱面序号的增长序连续地给定。
b．面的序号（面）
说明见4.2.2.2.1和4.3.2.2.1。4.4.4.2.2.2扇段序号（S）
说明见4.2.2.2.2和4.3.2.2.2。4.4.4.2.2.3第四个字节
说明见4.2.2.2.3和4.3.2.2.3。4.4.4.2.2.4 EDC
说明见4.2.2.2.4和4.3.2.2.4。4.4.4.2.3标识符间隙
GB9416.2—88
说明见4.2.3和4.3.3。由于后来的重写，这些字节可能变成不定的。4.4.4.2.4数据块
4.4.4.2.4.1数据标记
对于0面00磁道，这个字段包括：a．6个(00)字节；
b．1个字节。
第七个字节应为：
(FB）*表示该数据是有效的，而且整个数据字段可以读出；（B8）表示该数据字段的第一个字节能被读出，并且按照ISO7665一83解释。对于其余所有磁道，这个字段包括：a．12个(00)字节；
b．3个（A1)*字节；
c，1个字节。
第十六个字节应为：
(FB)表示该数据是有效的，而且整个数据字段可以读出，(F8)表示该数据字段的第一字节能被读出，并且按照ISO7665-83解释。4.4.4.2.4.2数据字段
这个字段包括4.2.4.2和4.3.4.2中所述的128个字节或256个字节。如果组成的字节少于规定的字节数，则剩余部分用（00)字节填补。00柱面的数据字段供操作系统和标号使用。4.4.4.2.4.3EDC
说明见4.2.4.3和4.3.4.3。
当扇段含有一个缺陷区域时，如果数据标记的最后一个字节为（F8）或（F8)，而且数据字段的第一个字符为大写字母F，则EDC可能是正确的，也可能是不正确的。如果第一个字符为大写字母D，那么EDC 应该是正确的。
在00柱面上只允许是大写字母D。4.4.4.2.5数据块间隙
这个字段记录在每个数据块之后，同时位于下一个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。
它包括27个起初记录的（FF）字节（见4.2.5)或54个起初记录的（4E)字节（见4.3.5）。由于后来的重写，这些字节可能变成不定的。4.4.4.2.6磁道间隙
说明见4.2.6和4.3.6。
4.4.5坏柱面的磁道配置
4.4.5.1字段的内容
坏柱面两条磁道的这些字段应重新写人下列内容。4.4.5.1.1索引间隙
说明见4.2.1和4.3.1。
4.4.5.1.2段标识符
这个字段包括1个标识符标记和1个地址标识符。4.4.5.1.2.1标识符标记
这个字段包括16个字节。
a.12个(00)字节：
b．3个(A1)*字节；
c． 1个(FE)字节。
4.4.5.1.2.2地址标识符
这个字段包括6个字节。
a．4个(FF)字节;
b．2个 EDC字节。Www.bzxZ.net
GB 9416.2—88
这两个EDC字节应按4.1.13的规定，采用从标识符标记的第一个（A1）*字节（见4.4.5.1.2.1)开始，到上述4个(FF)字节结束的扇段标识符字节生成。4.4.5.1.3标识符间隙
这个字段包括22个（4E)字节。
4.4.5.1.4数据块
4.4.5.1.4.1数据标记
这个字段包括16个（4E）字节。4.4.5.1.4.2数据字段
这个字段包括256个（4E）字节。4.4.5.1.4.3EDC
这个字段包括2个(4E)字节。
4.4.5.1.5数据块间隙
这个字段包括54个（4E)字节。
4.4.5.1.6磁道间隙
说明见4.3.6。
4.4.5.2对磁道的要求
坏柱面的每一条磁道至少有一个扇段标识符具有4.4.5.1.2中规定的内容。如果不满足这个条件，那么这个软磁盘应予拒收。这些磁道的所有其他字段可能是不定的。241
GB9416.2—88
附录A
EDC 的执行过程
（参考件）
图A1是可用于生成EDC字节的移位寄存器的反馈连接框图：操作前，先将移位寄存器的所有位都置于“1”。把输入数据与寄存器的C1s的存数相加（异或)以形成反馈。此反馈信号依次与C.和Cn的存数相加(异或）。移位时，异或门的输出分别送入C。、C.和C12。当最后一个数据位加完后，寄存器再按上述规定移位次
此时，寄存器存有EDC字节。
如在EDC字节写入时寄存器仍在移位，则用控制信号禁止异或操作。为了在读出时检测有无错误，数据位应严格按照写入时的相同方式加到移位寄存器。数据输入后，将EDC字节也当作数据送入移位寄存器。最后一次移位后，只要记录无误，移位寄存器的存数将为全“o\。
附录B
测量磁通翻转间距的步骤和设备(参考件）
B1—般说明
本附录规定了在130mm改进调频制记录的密度为7958磁通翻转/孤度的双面软磁盘上测量磁通翻转间距的步骤和设备。
B2格式
被测磁盘应该由数据交换用磁盘驱动器写入。在两面的00和39磁道上进行测试。在0面00磁道上重复写入测试花样码00100000（20）和11101111（EF）。在0面39磁道、1面00和39磁道上重复写入测试花样码11011011（DB）和11011100（DC）。242
B3测试设备
B3.1磁盘驱动器
GB 9416. 288
在整个旋转期间，磁盘驱动器的平均转速应为300士3r/min。64μs内的平均角速度应不超过整个旋转期间平均角速度的0.5%。
B3.2磁头
B3.2.1分辨率
当采用校正系数已知的基准软磁盘（RM7487）和已规定的测试记录电流记录时，在每一面的39磁道上磁头的绝对分辨率应为55%~65%。磁头的谐振频率不应低于250000Hz。不能用改变磁头负载阻抗的办法改变分辨率。分辨率应该在B3.3.1中规定的放大器输出端测量。B3.2.2偏离角
在测试的驱动器中，磁头在磁盘的半径方向允许有0°士6'的间隙偏离角。B3.2.3接触
在测试媒体时，磁头和媒体应处于良好的接触状态。B3.3读电路
B3.3.1读放大器
读放大器从1000Hz至187500Hz频段里应有个不超过士1dB的平滑响应曲线，并且不发生幅度饱和。
B3.3.2峰值读出放大器
峰值读出用一台微分和限幅放大器测量。B3.4测量时间间隔的设备
时间间隔计数器能够测量4μs到最短为10ns的时间间隔。可以用脉冲示波器进行测量。
B4测量步骤
B4.1磁通翻转间距的测量
磁通翻转位置应该在信号读出峰值处测量。磁通翻转间距应由B3.3中规定的读通道放大器测出的脉冲时间间隔来度量。B4.20面00磁道的磁通翻转间距
测量的时间间隔t和tg如图B1所示。B4.3其余所有磁道的磁通翻转间距测量的时间间隔t到ts如图B2所示。243
