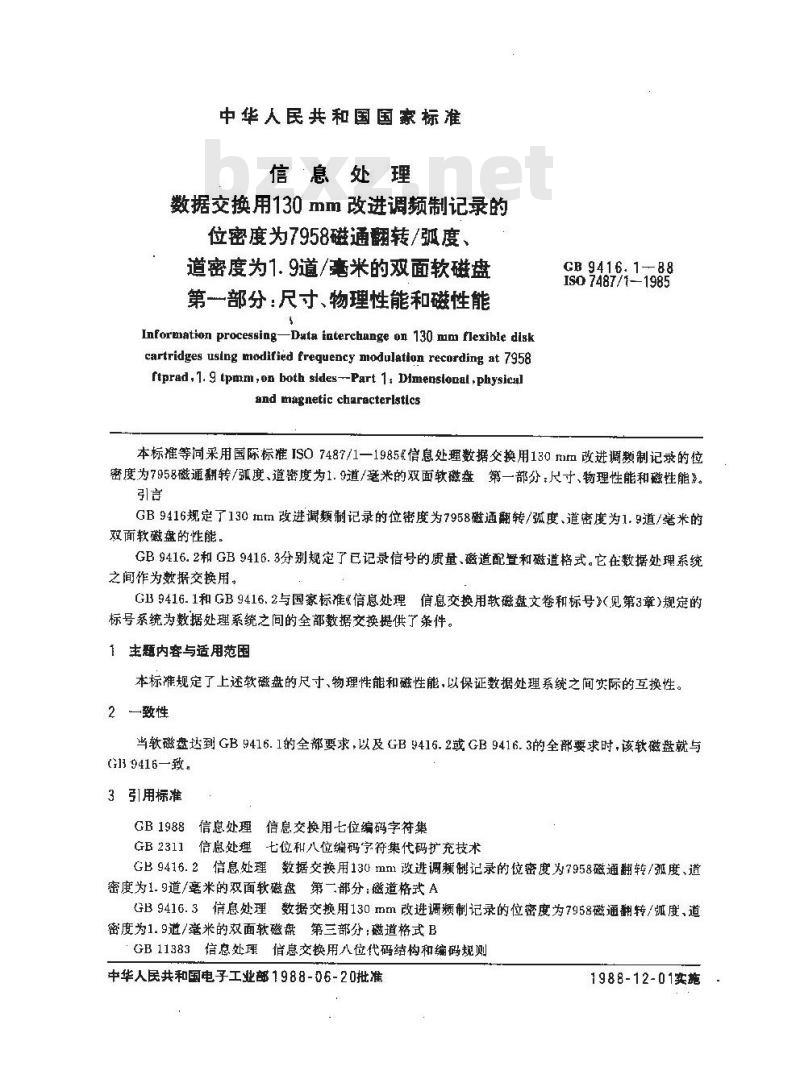

中华人民共和国国家标准
信息处理
数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、
道密度为1.9道/毫米的双面软磁盘第一部分:尺寸、物理性能和磁性能Information processing—-Duta interchange on 130 mm flexihle diskcartridges using modified frequency modulation recording at 7958ftprad, 1. 9 tpmm, on both sides--Part 1, Dimenslonal ,physicaland magnetic characterlstlcsCB9416.1-88
ISO7487/1-1985
本标准等问采用国际标准ISO7487/1一1985&信息处理数据交换用130mm改进调题制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的双面软磁盘第一部分,尺寸、物理性能和磁性能》。引言
GB9416规定了130mm改进调频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的双面软磁盘的性能。
GB9416.2和GB9416.3分别规定了已记录信号的质量、磁道配置和磁道格式。它在数据处理系统之间作为数据交换用。
G19416.1和GB9416.2与国家标准《信息处理信息交换用软磁盘文卷和标号》(见第3章)规定的标号系统为数据处理系统之间的全部数据交换提供了条件。1主题内容与适用范围
本标准规定了上述软磁盘的尺寸、物理性能和磁性能,以保证数据处理系统之间实际的互换性。2一致性
当软磁盘达到GB9416.1的全部要求,以及GB9416.2或GB9416.3的全要求时该软磁盘就与GB 9416一致。
3引用标准
GB1988信息处理信息交换用七位编码字符集GB2311信息处理-七位和八位编码亨符集代码扩充技术GB9416.2信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的双面软磁盘第一部分:磁道格式AGB9416.3信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的双面软磁盘第三部分:磁道格式BGB11383信息处理信息交换用八位代码结构和编码规则中华人民共和国电子工业部1988-06-20批准1988-12-01实施
GB9416.1—88
《信息处理信息交换用软磁盘文卷结构和标号》在国家标准制订前应符合国际标准1SO7665-83的规定。
4术语
本标准采用下述术语。
4.1磁盘:磁盘是-种在特定的单面或双面上接受并保持磁信号的部件,在信息数据处理及有关的系统中用于输入/输出和存储信息。4.2结准软磁盘:任意选来作为定标用的特性已知的软磁盘。4.3二级基准软磁盘:经基准软磁盘校准,作为例行校正用的持性已知的软磁盘。4.4信号幅度基准软磁盘:选作记录磁场强度和信号辐度标准的基准软磁盘。4.5典型磁场强度(对每一面):以指定的磁通翻转频率记录时,加在软磁盘的指定磁道上,所产生的信号输出等于最大半均信号幅度的95%时的最小记录磁场强度。4.6基准磁场强度:信号幅度基准软磁盘的典型磁场强度。4.7测试记录电流(对每一面):在两面的00磁道上以125000磁通翻转/秒的频率记录时,其大小相当于产生基准磁场强度电流的145%~155%的电流。4.8标准基准幅度(SRA)(对每一面):以适当的测试记录电流记录时,从信号幅度基准软磁盘的基准磁道上得到的平均信号幅度。
SRAit为以125000磁通翻转/秒记录时得到的平均信号幅度。SRA2.为以250000磁通翻转/秒记录时得到的平均信号幅度。4.9平均信号幅度:整条磁道上所测得的峰-峰输出电压的算术平均值。4.10接触式记录:操作时,磁盘的磁表面与磁头处于实际的接触状态。4.11格式化:作磁盘表面上写入特有的控制信息,按控制信息确定40条实际磁道和实际记录的地址。4.12初始化:布进行一般性数据处理和便用之前,在软磁盘上写入卷标号、错误检测标号(ERMAP)和其他所需信息的操作。
4.13记录区:磁头与磁盘表面能够接触的区域。5
一般说明
5.1总图

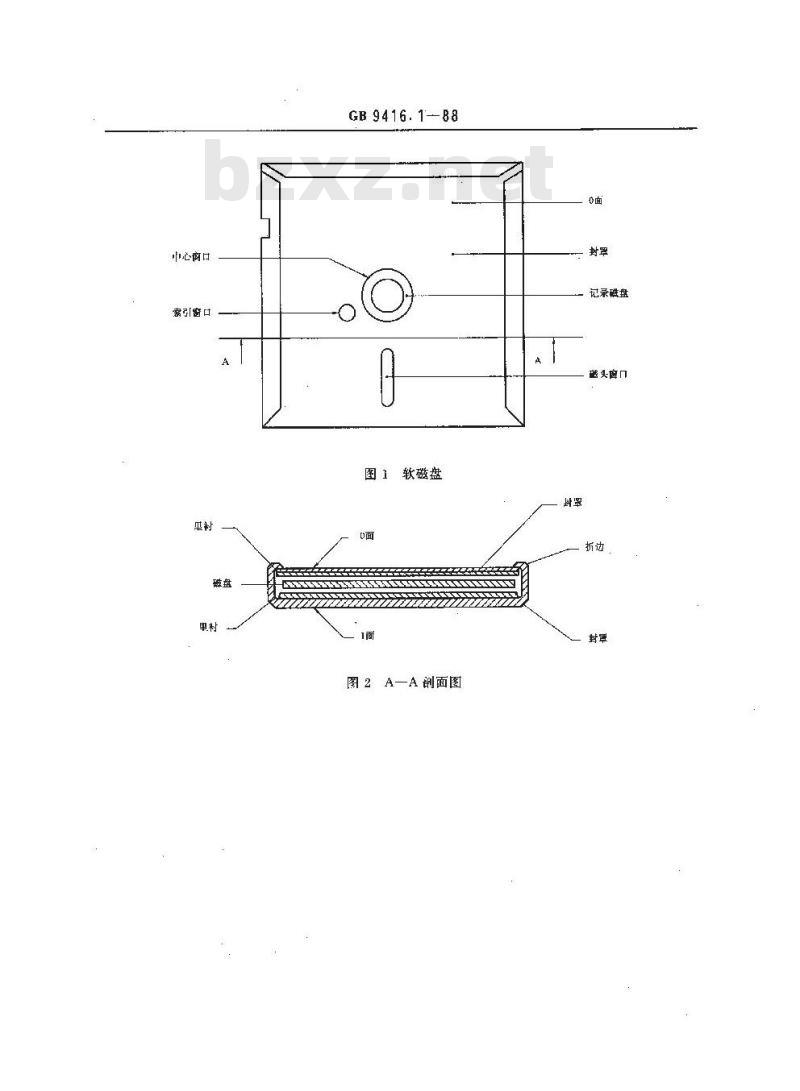

典型的软微盘如图1至图3所示:图1为软磁盘的俯视图,0面朝上。图2为沿图1的A一A横截面的部视图。h.
图3为装有软磁盘的保护外套,1面朝上。心窗口
索引密口
GB 9416. 1--88
软磁盘
图2A—A削面图
记录醛盘
醚头口
5.2主要组成部分
软磁盘的主要组成部分为:
a。记录磁盘;
b里衬,
封留。
软磁盘被装人外套内。
5.3说明
GB 9416.1—88

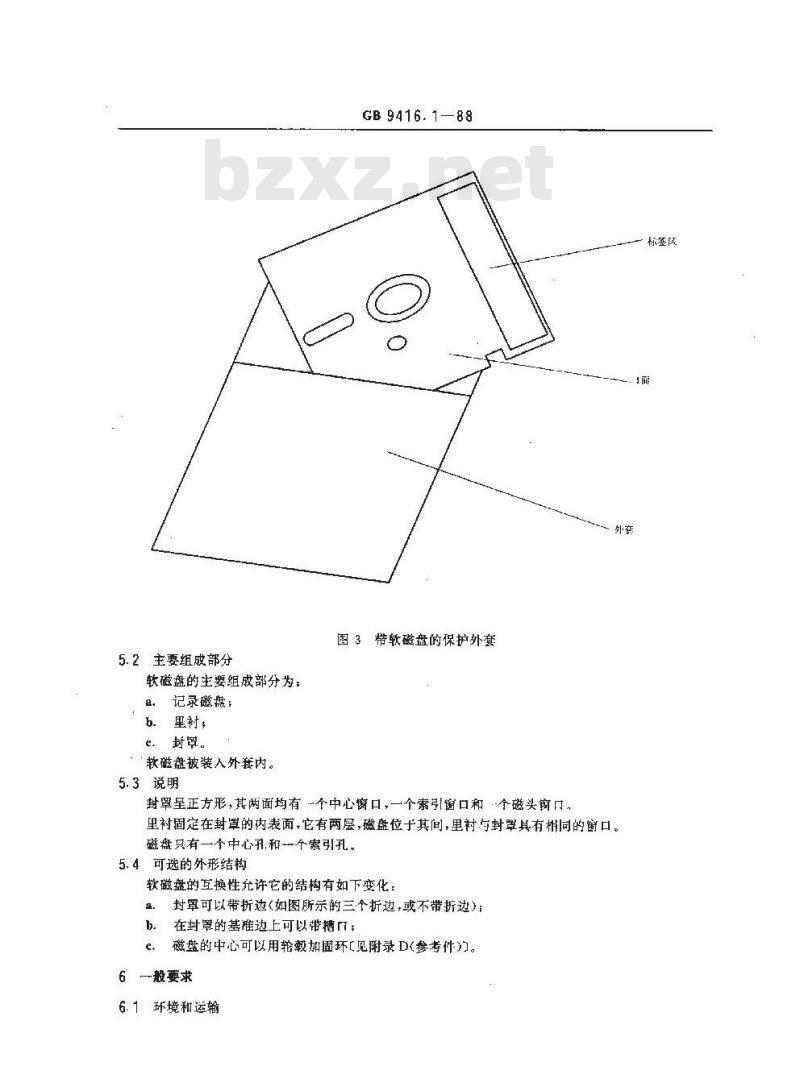

图3带软磁盘的保护外套
封罩呈正方形,其两面均有个中心窗口,一个索引窗口和个磁头窗口标签区
里衬固定在封罩的内表面,它有两层,磁盘位于其间,里衬与封罩具有相同的窗口。磁盘只有一个中心引和一个索引孔。5.4可选的外形结构
软磁盘的互换性允许它的结构有如下变化:封罩可以带折边《如图所示的三个折边,或不带折边);:b在封罩的基准边上可以带槽:
磁盘的中心可以用轮毂加固环[见渐录D(参考件力。一般要求
6.1环境和运输

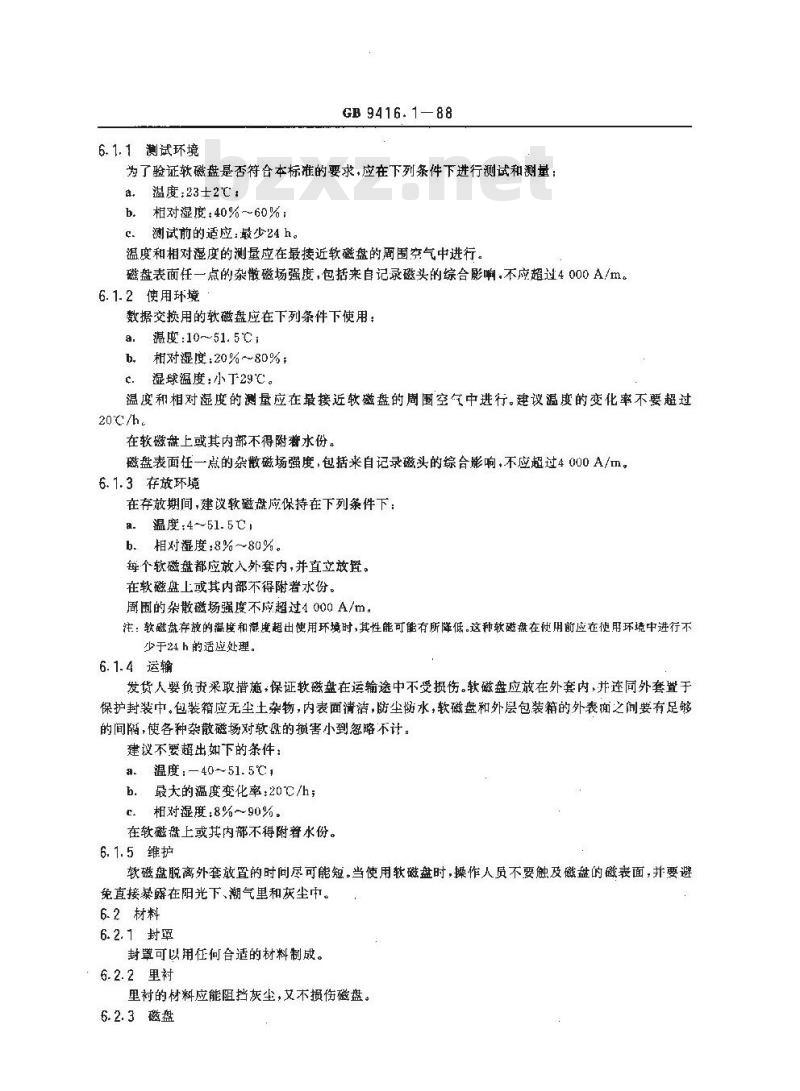

6. 1.1测试环境
GB 9416. 1-88
为了验证软磁盘是否符合本标准的要求,应在下列条件下进行测试和测量:a,温度:23士2℃,
b。相对湿度:40%~60%;
c。测试前的适应:最少24 h。
温度和相对湿度的测量应在最接近软磁盘的周围空气中进行。磁盘表面任一点的杂散磁场强度,包括来自记录磁头的综影响.不应超过4000A/m。6. 1.2使用环境
数据交换用的软磁盘应在下列条件下使用;a.
温度:10~51.5℃;
相对湿度:20%~80%;
湿球温度;小下29℃。
温度和相对湿度的测量应在最接近软磁盘的周围空气中进行。建议温度的变化率不要超过20℃/h
在软磁盘上或其内部不得附著水份。磁盘表面任一点的杂散磁场强度,包括米自记录磁头的综合影响,不应超过4000A/m。6.1.3存放环境
在存放期间,建议软磁盘应保持在下列条件下:温度:4~51.5Ci
相对湿度:8%~~80%。
每个软磁盘都应效入外套内,并直立放置。在软磁盘上或其内部不得附着水份。周的杂散磁场强度不应超过4.000A/m注:软磁盘存放的湛度和湿度超出使用环境时,其性能可能有所降低。这种软磁盘在使用前应在使用环境中进行不少于24 h 的适应处理。
6.1.4运输
发货人要负责采取措施,保证软磁盘在运输途中不受损伤。软磁盘应放在外套内,并连同外套置于保护封装中。包装箱应无尘土杂物,内表面清洁,防尘防水,软磁盘和外层包装箱的外表面之间要有足够的间隔,使各种杂散磁场对软盘的损害小到忽略不计。建议不要超出如下的条件;
温度:—40~51.5℃,
b.最大的温度变化率:20℃/h;相对湿度:8%~90%。
在软磁盘上或其内部不得附着水份。6.1.5维护
软磁盘脱离外套放置的时间尽可能短。当使用软磁盘时,操作人质不要触及磁盘的磁表面,并要避免直接暴露在阳光下、潮气里和灰尘中。6.2材料
6.2.1封罩
封罩可以用任何合适的材料制成。:6.2.2里衬
里衬的材料应能阻挡灰尘,又不损伤磁盘。6.2.3磁盘
GB9416.1-88
用磁性材料(如Y-Fe:D,)制成磁浆,涂敷在任何合适的材料(如双向拉伸的聚对苯二甲酸乙二酯)两面上制成。
6.2.4外套
外套以用任何合适的材料(如纸)制成6.3施转方向
往封罩的0面看去,磁盘应作逆时针方向旋转。3
结构尺寸
下列条款中所列举的结构尺寸如图4至图?所示:图4为封罩尺寸:
图5为封罩的扇部面图:
图6为磁盘尺寸:
图7为磁盘的剖面图。
所有尺寸均以封罩的基准边为基准(见图4)。GB 9416. 1—88
图4封罩尺寸
华准边
7.1封罩
7. 1. 1 形状
GB 9416. 188
图 5 软磁盘厚度
图6微盘尺寸
图7磁盘厚度
封罩呈正方形,四角为90°士30;边长为:=133.3±0.1mm7. 1.2厚度
7.1.2.1封罩壁和军衬
应在r和r2规定的区域内,其中:r, -35 mm
.r=50 mm
并且用直径为15m的量规对软磁盘施加1N的力时,封罩壁和单衬的厚度应为:er = 0. 45 ± 0. 15 mm
7. 1.2.2软磁盘
软磁盘的总厚度应为(见7.1.7):1. 2 mm应按照附录A<补充件)进行测量。GB 9416. 188
软磁盘能在落通规的狭缝中自由穿过,其狭缝宽为2.6+g05mm:深为150mm,两壁平滑而垂直。7. 1. 3 中心窗口
中心窗口的直径为
di = 39. 7 ±0. 2 mm
其中心位置由;确定:
2 =66. 65±0. 30 mm
7. 1. 4 索引窗口
7. 1. 4- 1 位些
索引窗口中心的位置由和,确定:13=42.10±0.25mm
1,=60.00±0.25mm下载标准就来标准下载网
7.1.4.2直径
索引窗口的直径为
d2 =6. 35±0. 20 mm
7. 1. 5 磁头窗口
7. 1. 5. 1 位置
磁头窗口最低点的位置由!。确定:t,=3.30±0.25mm
7. 1. 5. 2 尺寸
磁头窗口的宽度为:
t。=12.7±0.2mm
其两端的公称半径为:
r,=6.35mm
其长度为:
t, =35. 00±0. 25 1mm
7.1.6基准达轮廊
在1确定的区域内,基准边轮应为凸圆,例如:由一个或几个最小半径为0.3mm的圆弧组成。其中
tg =25 mm
7.1.7封罩的结构
如果封罩有折边,其宽度不应超过。tgrar=12 mm
软磁盘与折边的总厚度e.应满足7.1.2的条件(见附录A<补充件)]。7.1.8糖口
铅基准边上可以有两个槽口,若有槽口,他们应在下面规定的区域内:tord=48. 0 mm
ll m=58. 0 mm
Tr2 mln=75. 0 mm
1am=85.5mm
li4 uk =2. 0 mm
7.1. 9允写糖
允写槽的位置和尺寸由下面确定;1, - 96.5±0. 2 mm
12o =6. 35±0. 13 mm
121 =3. 8±0. 2 mm
GB 9416. 188
用足够硬和/或不透明的材料盖住允写槽,卿写入就被楚止。7.2里村
里村应始终短盖着记录区(见7.3.4)。然而,里向封罩各个窗口的露出量不能超过0.5mm。7.3磁盘
7.3.1直径
磁盘的外径应为:
d, =130.2±0.2 mm
磁盘的内径应为:
d, =28. 575±0. 025 mrm
内径不包括轮毂加固环(如果有的话)。7.3.2厚度
磁盘的厚度应为:
e=0.080±0.010mm
不包括轮毂固环(如果有的话)。7.3.3索引窗口
7. 3. 3. 1位置
索引窗口的位置由r确定:
r, =25. 4±0. 1 mm
7.3.3.2直径
索引窗口的直径应为:
ds=2.54±0.10mm
7.3.4记录区
两面的记录区由「,和确定,其中rsmz-31.3mm
rs min - 62. 5 mm
为便于说明,规定两个面为0面和1面。两个面如图1至图4,以及图8所示。8物理性能
8.1可燃性
GB 9416. 188
图8压垫区
制作软磁盘的材料,如果用火柴点燃,它不应在静止的二氧化碳气氛中继续燃烧。8.2磁盘的线性热膨胀系数
磁盘的热膨胀系数应为(17士8)X10-\K-18.3磁盘的线性湿膨胀系数
磁盘的湿膨胀系数应为(0~15)×10-/%RH8.4不透明性
8.4. 1 封罩的不透明性
当按照附录B(补充件)进行测量时,使用公称波长为940士10 nm的发光二极管作为辐射光源,封罩的光透射率应小于1%。
8.4.2磁盘的不透明性
当按照附录B(补充件)进行测量时,使用公称波长为940士10 nm 的发光二级管作为辐射光源,磁盘的光透射率应小于1%。
8.5转矩
8.5.1起动转矩
在磁头和压垫未加载到软磁盘上时,起动转矩不应超过0.01N·m。8.5.2:运行转矩
当软磁盘以300士6t/min的速度旋转时,在280±10mm的压垫表面上施加0.70士0.05N的力,压垫位置与磁头窗口平行,其位置由图8中的下列尺寸确定:t1s =44 mm
I =55mm
, =7 mm
11=35mm
GB 9416. 188
使磁盘旋转的转矩应不超过D.003 N·m。9磁性能11
注:1)读磁头上产生的每个电压脉冲的峰值能确定每个磁通翻转的位置。如果两个相邻的磁通翻转离得较远,那么这两个电压借号(一个为正,一个为负)就不会重送,当磁翻转之间的臣离缩小时,这两个电压信号开始互相重选和抵消,结果使信号幅度前弱和电压信号峰值的位发生改变。这后种现象称为“峰值漂移”。目前还波有有效的测软磁盘峰值源移的测试方法,但在维续研究着。9.1磁道几何参数
9.1.1磁道数
为了数据交换,在磁盘每面的记录区(见7.3.4)内应有40条分离的同心圆磁道。9.1.2磁道宽度
盘面上记录的磁道宽度应为0.300土0.025mm。磁道间的区域应子抹除在附录C(补充件)中规定了…-种测量有效磁道宽度的方法。9. 1. 3磁道位置
9.1.3.1公称位置
所有磁道中心线半径R,mm)的公称值应使用下式计算:R = X -
式中,n—相应磁道序号的数值,n一~39;对0面:X=57.150mm;
对1面: X =55. 033 mm。
因此,1面上的每一条磁道自0面同样磁道序号向内偏移4条磁道的位置。9.1.3.2磁道位置公差
在测试环境条件(见6.1.1)下测量时,已记录的磁道中心线相对公称位置的公差应在士0.025mm1以内。
9.1.4 磁道序号
磁道序号用两位十进制数字(每一面00~39)表示,从最外磁道(00)开始向内顺序编号。9. 1. 5 索引
素引信号仅作为同步用。索引是确定磁道开始和终止的点,在检出索引窗口前缘的瞬间,繁引正处在读写间隙正下方。
9.2功能测试
为了进行下列测试,写操作和读操作都使用同一台驱动器。应使用接触工作状态。
9.2.1表面测试
两面的磁性能由下面给出的测试要求确定。9. 2. 1. 1测试条件
磁盘应在300上6 t /min的旋转速度下测试。采用的测试频率应为;1f=125000+125磁通翻转/秒
2f=250000±250磁通翻转/秒
每次测试使用所规定的频率。
9.2.1.2典型磁场强度
测试时磁盘的典型磁场强度应在基准磁场强度的士20%以内波动应在每面的00磁道上用1f的频
