【国家标准(GB)】 印制导线电阻测试方法

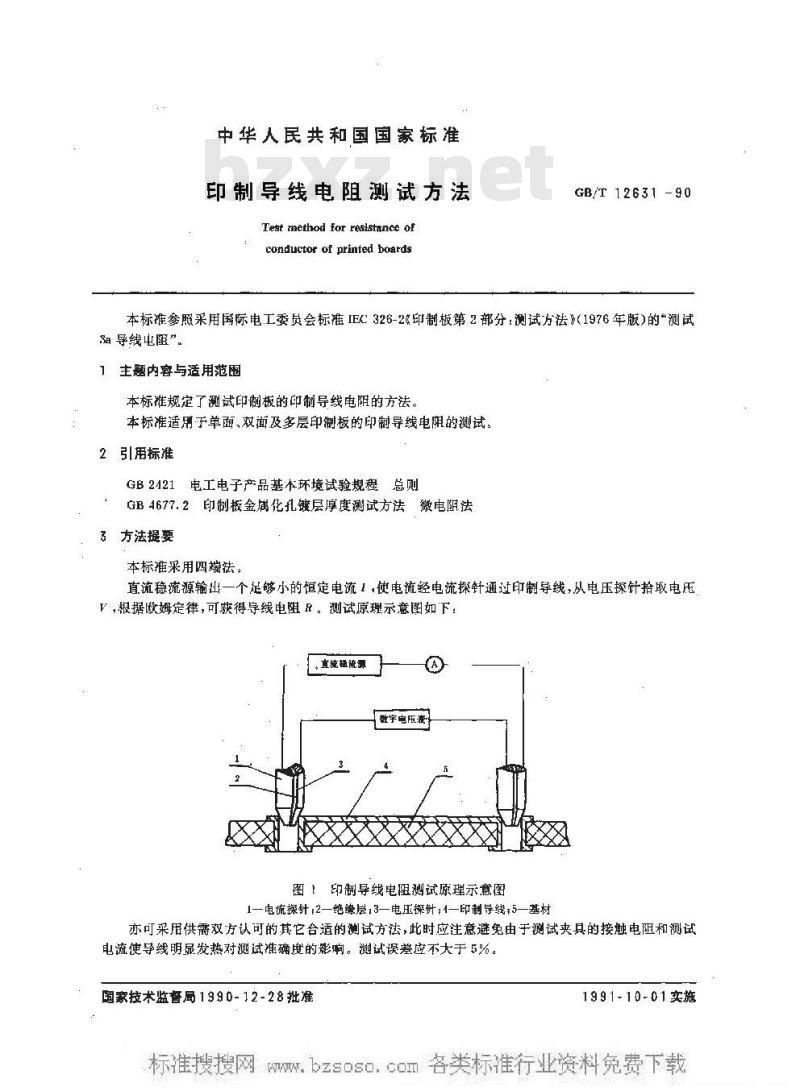

中华人民共和国国家标准
印制导线电阻测试方法
Fest method for resistance ofconductor of printed boards
GB/T 12631 -90
本标准参照采用国际电工委员会标准IEC326-2印制板第2部分：测试方法》（1976年版)的测试阳导线电阻”。
1主题内容与适用范围
本标推规定了测试印制板的印制导线电阻的方法。本标准适用于单面、双面及多层印制板的印制导线电阻的测试。2引用标准
GB2421电工电子产品基木环境试验规程总则GB4677.2印制板金属化孔镀层厚度测试方法微电阻法3方法提要
本标准采用四端法。
直流稳流源输出一个足够小的恒定电流！，使电流经电流探针通过印制导线，从电压探针抬取电压V，根据欧姆定律，可获得线电阻R。测试原理示意图如下：直流独说源
数字电压表
图印制导线电阻测试原理示意图1—电流操针;2—绝缘层;3—电压探针;1—印制导线;5—基材亦可采用供需双方认可的其它合适的测试方法，此时应注意避免由于测试夹具的接触电阻和测试电流使导线明显发热对测试准确度的彪响。测试误差应不大于5%。国家拉术监督局1990-12-28批准1991-10-01实施

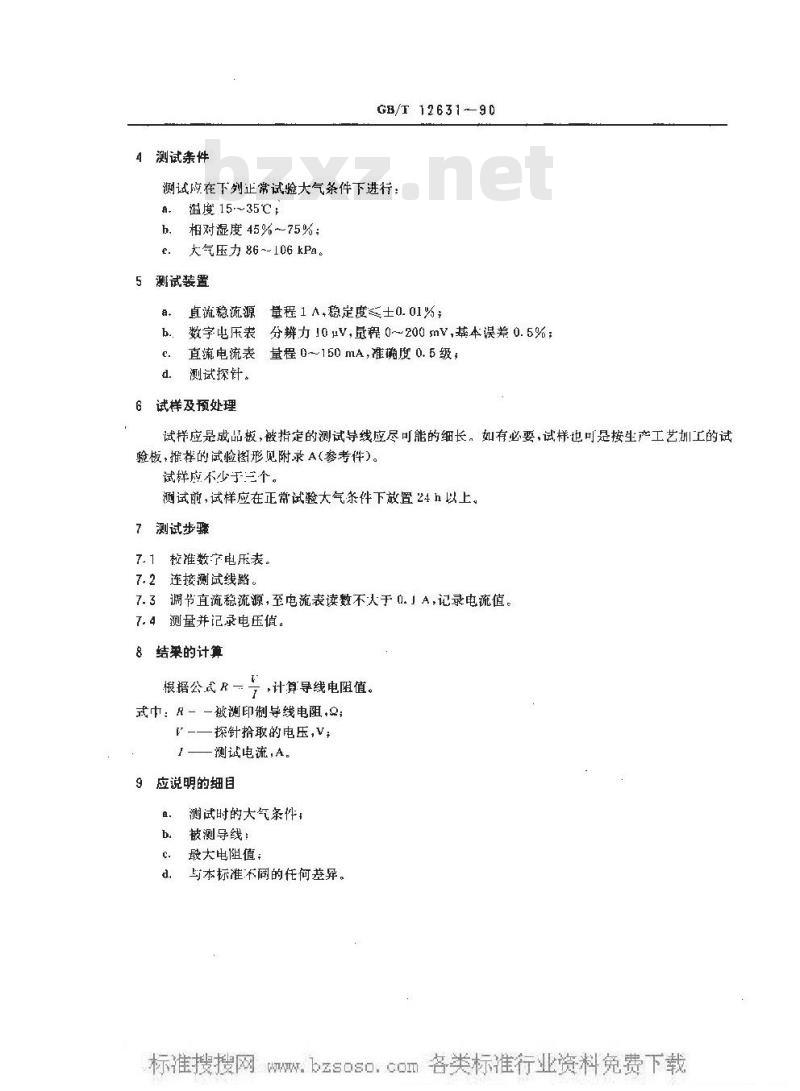

测试条件
GB/T 12631-90
测试应在下列正常试验大气条件下进行：A
温度15～35℃;
相对湿度45%~75%;
大气压力86~-106kPa。
5测试装置
直流稳流源量程1 A,总定度≤士0. 01%;b..
数字电压表分辨力10μV,虽程0～200 mV,基本误差 0.5%；直流电流表量程0~150mA，准度0.5级测试探针。
6试样及预处理
试样应是成品板，被指定的测试导线应尽可能的细长，如有必要，试样也可是按生产工艺圳工的试验板，推荐的试验图形见附录A（参考件。试样应不少于三个。Www.bzxZ.net
测试前，试样应在正常试验大气条件下放置24h以上。测试步骤
7.1校准数宁电压表。
7.2连接测试线路。
7.3调节直流稳流源，至电流表读数不大于0.1A，记录电流值。7.4测量并记录电压值。
结果的计算
根据公式R—
，计算导线电阻值。
式中：R-一被测印制导线电阻,Q}-一探针拾取的电压,V;
」——测试电流，A。
9应说明的细目
测试时的大气条件：
被测导线：
最大电阻值：
与本标准不同的任何差异。
W.GB/T 12631--90

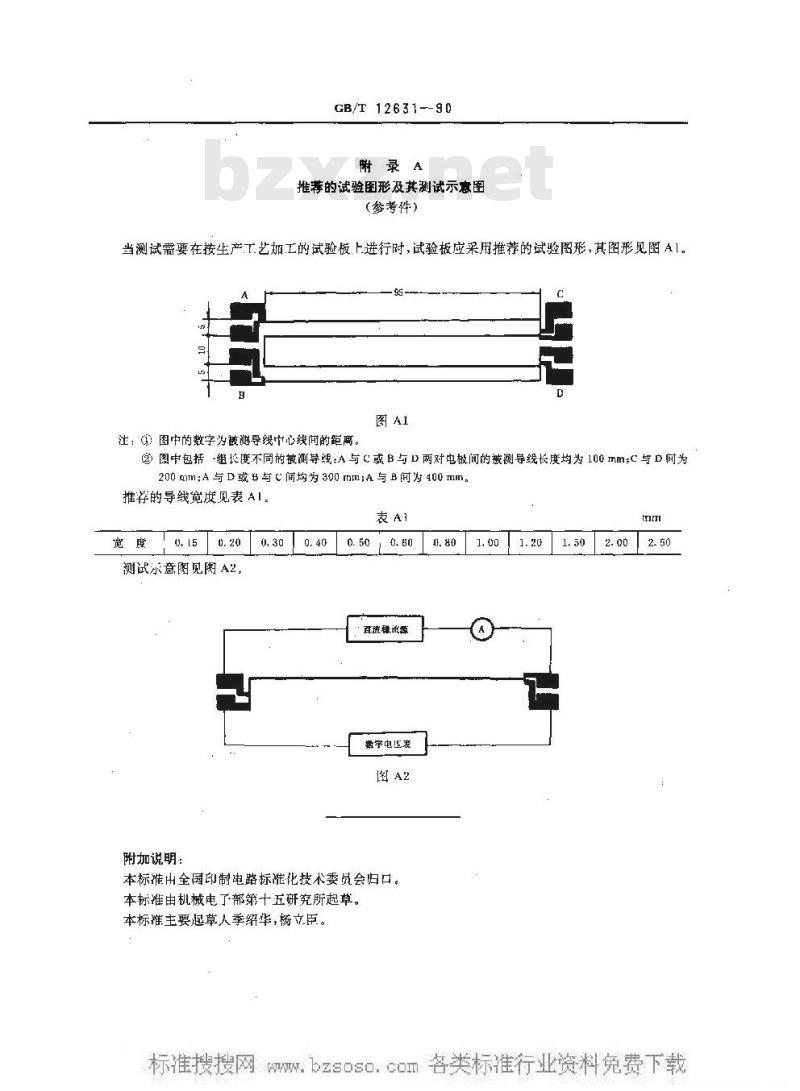

附录A
推荐的试验图形及其测试示衰图(参考件）
当测试需要在按生产工艺加工的试验板上进行时，试验板应采用推荐的试验图形，其图形见图A1。OT
注：图中的教字为被导线中心线间的距离②图中包括组长度不同的被测导线A与C或B与L两对电极间的被测导线长度均为10mm：C与间为200 mm;A与D或与c闻均为300mm;A与B间为400mm推荐的导线觉度见表AI。
0. 150. 20
测试示意图见图A2。
附加说明：
0. 50 0. 60
流税流源
数学电压表
本标推出全国印制电路标准化技术委员会归口。本标推由机械电了部第十五研究所起草。本标推主要起草人季绍华，杨文臣。0.80
