中华人民共和国国家标准
碳膜电阻器用陶瓷基体
Cerarnic base body using in carbon film resistor1主题内容与适用范围
GB12635—90
本标准规定了碳膜电阻器用陶瓷基体的外形结构尺寸、技术要求，试验方法、检验规则、标志、包装、贮存和运输。
本标准适用于碳膜电阻器用陶瓷基体(以下简称基体)。2引用标准
包装储运图示标志
GB2421电工电子产品基本环境试验规程总则GB2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB2829周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB5593电子元器件结构陶瓷材料GB5594.1~5594.8电子元器件结构陶瓷材料性能测试方法3产品分类

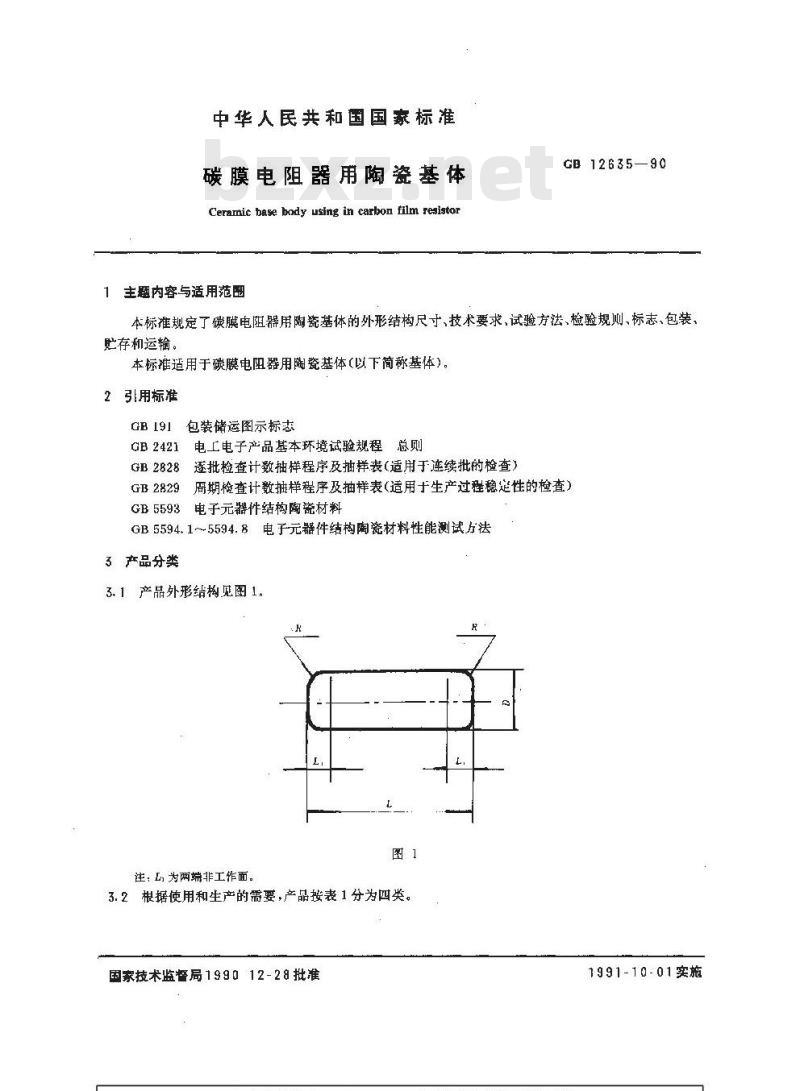

3.1产品外形结构见图1。
注：L，为两端非工作面。
3.2根据使用和生产的需要，产品按表1分为四类。国家技术监督局199012-28批准
1991-10-01实施
型号规格
BRT $ 1. 00X 3. 20
BRT 41. 30X 2. 90
RRT 1. 70X 5. 50
BRT $2. 50X 8. 00
标称尺寸
注:B 基体+R一电阻:T-碳膜。

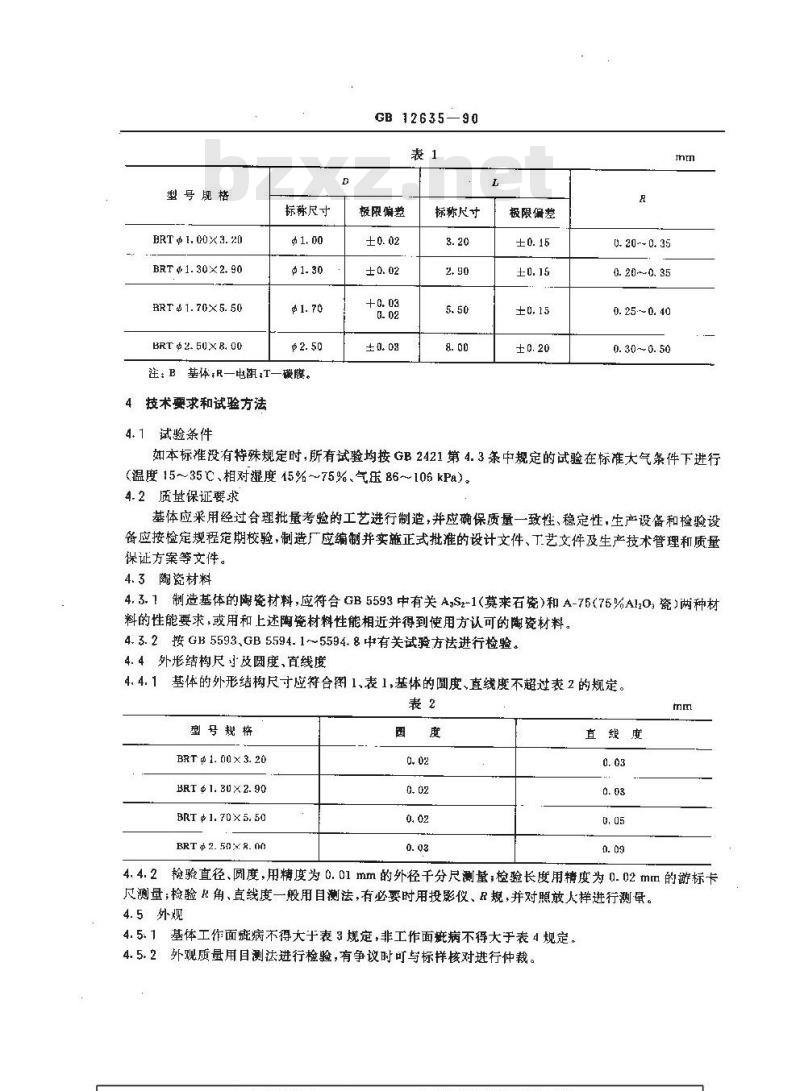

4技术要求和试验方法
4.1试验条件
GB12635—90
极限偏差
标称尺寸
极限偏差
±0,15
0. 20--0. 35
0.20~~0.35
0.25~0.40
0.30~~0.50
如本标准没有特殊规定时，所有试验均按GB2421第4.3条中规定的试验在标准大气条件下进行温度15~35℃、相对湿度15%~75%、气压86~106kPa）。4.2质量保证要求
基体应采用经过合理批量考验的工艺进行制造，并应确保质量一致性、稳定性，生产设备和检验设备应按检定规程定期校验，制造厂应编制并实施正式批准的设计文件、工艺文件及生产技术管理和质量保证方案等文件。
4.3陶瓷材料
4.3.1制造基体的陶瓷材料，应符台GB5593中有关A,S2-1(莫来石瓷）和A-75(75%A120，瓷）两种材料的性能要求，或用和上述陶瓷材料性能相近并得到使用方认可的陶瓷材料。4.3.2按GB5593、GB5594.1~5594.8中有关试验方法进行检验。4.4外形结构尺少及圆度、百线度4.4.1基体的外形结构尺寸应符合图1、表1,基体的圆度、直线度不超过表2的规定，表2
型号规格
BRT @ 1. 00 × 3. 20
BRT 6 1. 3U X 2. 90
BRT ± 1. 70 X 5. 50
BRT * 2. 50X 3. 00
直线度
4. 4.2检验直径、圆度，用精度为0.01mm的外径千分尺测量，检验长度用精度为0.02mm的游标卡尺测量；检验R角、直线度一般用自测法，有必要时用投影仪、R规，并对照放人样进行测量。4.5外观
4.5.1基体工作面疵病不得大于表3规定，非工作面凝病不得大于表4规定。4.5.2外观质量用目测法进行检验，有争议时可与标样核对进行仲裁。型号规格
BRT 4 1. 00X 3. 20
DRT $ 1. 30X 2. 90bZxz.net
BRT $1. 70X5. 50
BRT Φ2. 50X8. 00

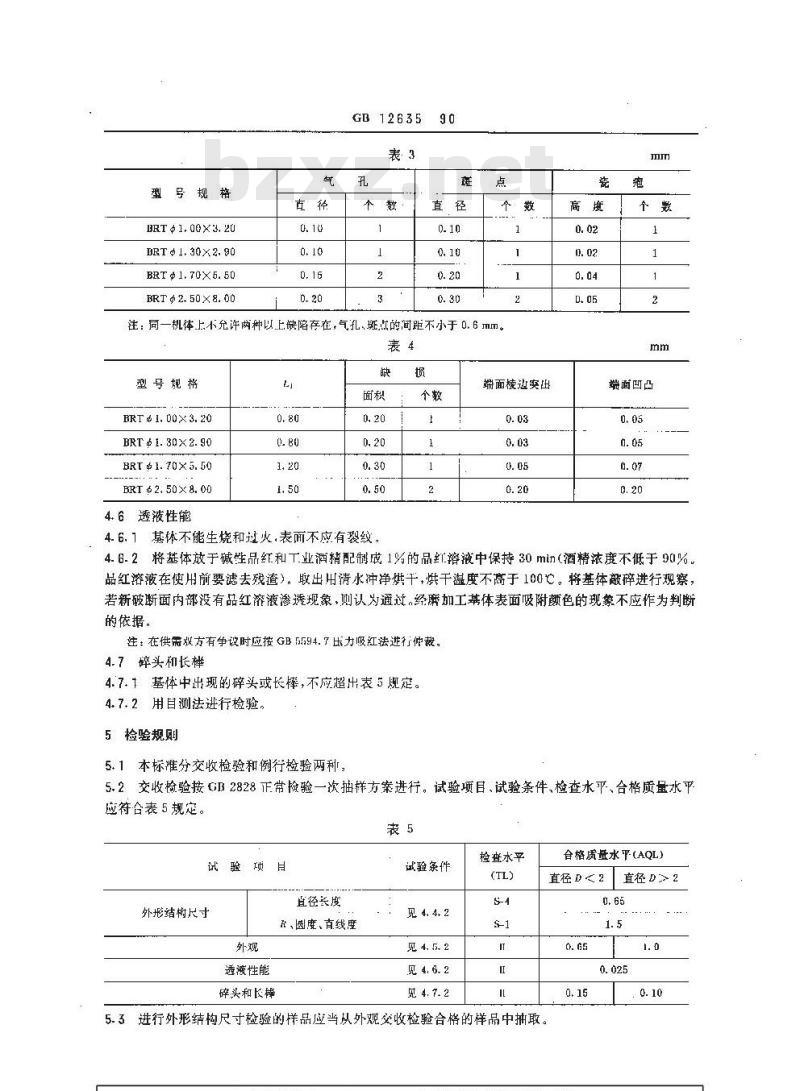

GB 12635
注：同一机体,上不允许两种以上缺陷存在,气孔、斑点的间距不小于 0, 6 mm。表4
型号现
BRT$1. 00× 3. 20
BRT $1. 30X 2. 90
BRT $ 1. 70X 5. 50
BRT 2. 50× 8. 00
4. 6透液性能
4.6.1基体不能生烧和过火.表而不应有裂纹，损
端面棱逆突出
面西凸
4. 6.2将基体放于碱性品红和T业酒精配制成 1%的品红溶液中保持 30 mln(酒精浓度不低于 90% 品红溶液在使用前要滤去残渣）。取出用清水冲净烘干，烘干温度不高于100。将基体敲碎进行观察，若新破断面内部没有品红液渗透现象，则认灯通过，经糜加工基体表面吸附颜色的现象不应作为判断的依据。
注：在供需效方有争设时应按GB5594.了压力吸红法逆行伸裁。4.7碎头和长楼
4.7. 1基体中出现的碎头或长棒,不应超出表 5 规定。4.7.2用目测法进行检验。
5检验规则
5.1本标准分交收检验和例行检验两种5.2交收检验按 (B 2828 正常检验一次抽样方案进行。试验项目、试验条件,检查水平、合格质量水平应符合表5规定。
试验项目
外形结榭尺寸
直径长度
R、圆度、直线度
适液性能
碎头和长棒
试验条件
见4. 6. 2
检查水平
合格质量水平(AQL)
直径D2
直径D>2
5.3进行外形结构尺寸检验的样品应当从外观交收检验合格的样品中抽取。0.025
GB 12635—90
5. 4 在试验中,若所有项目均符合表 5规定则判为该批产品合格,若有一项不符合表 5 规定则判为该批产品不台格：
5.5例行检验按4.3条进行检验，试验报告应保存完好，用户如需要时可提供，用户也可委托由质量认证机构认的试验单位进行检验。6标志、包装、储存和运输

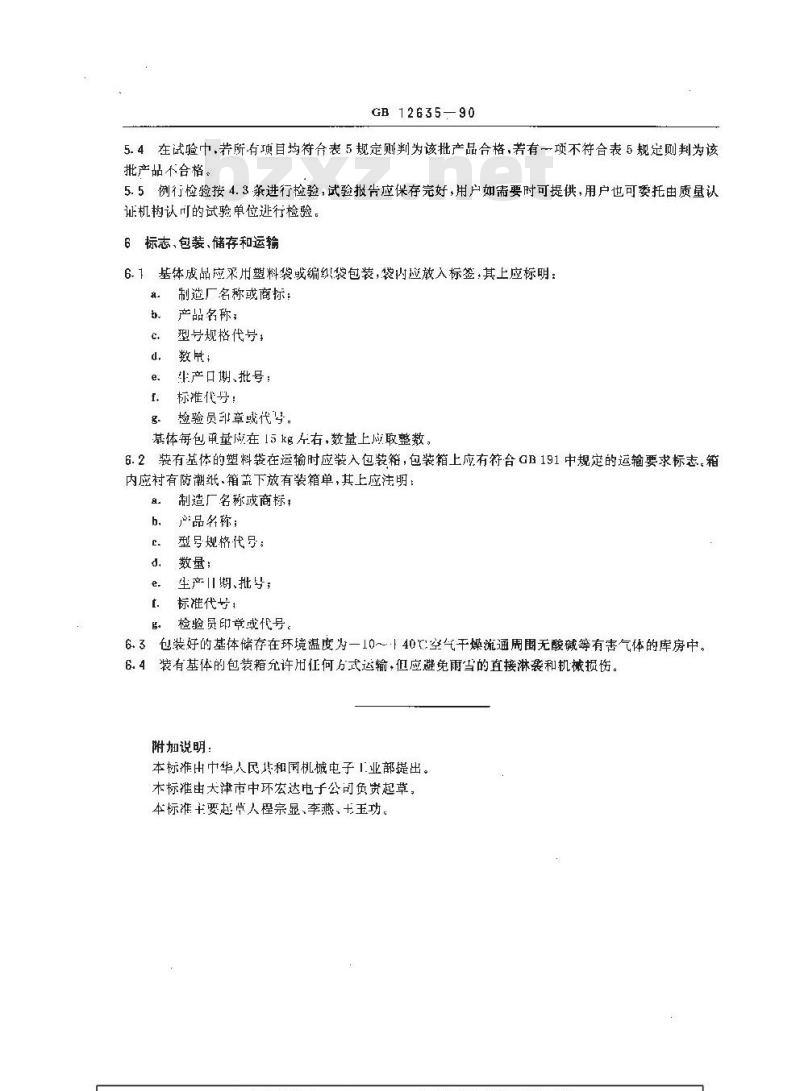

6.1基体成品应采用塑料袋或编织袋包装，袋内应放入标签，其上应标明：a.
制造厂名称或商标：
产品名；
型号规格代号：
生产口期、批号：
标准代号：
检验员印章或代号。
基体每包再量应在15 kg左右，数量上应取整数，6.2装有基体的塑料袋在运输时应装入包装箱，包装箱上应有符合GB191中规定的运输要求标志。箱内应衬有防潮纸、箱盖下放有装箱单，其上应注明：制造厂名称或商标，
产品名称；
型号规格代号；
数量：
生产Ⅱ期、批号；
标准代号：
检验员印章或代号。
6.3包装好的基体储存在环境温度为一10~140℃空气干燥流通周围无酸碱等有害气体的库房中。6.4装有基体的包装箱允许用任何方式运输，但应避免雨雪的直接淋袭和机械损伤。附加说明：
本标准出中华人民共和国机械电子1业部提出。本标崔由大津市中环宏达电子公司负贵起草，本标准主要起草人程宗显、李燕、七玉功。
