标准号:
GB/T 12222-1989
标准名称:
多回转阀门驱动装置的连接
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1990-01-04 -
实施日期:
1990-09-01 -
作废日期:
2005-08-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
104.50 KB
替代情况:
被GB/T 12222-2005代替采标情况:
=ISO 5210/1~3-82

部分标准内容:

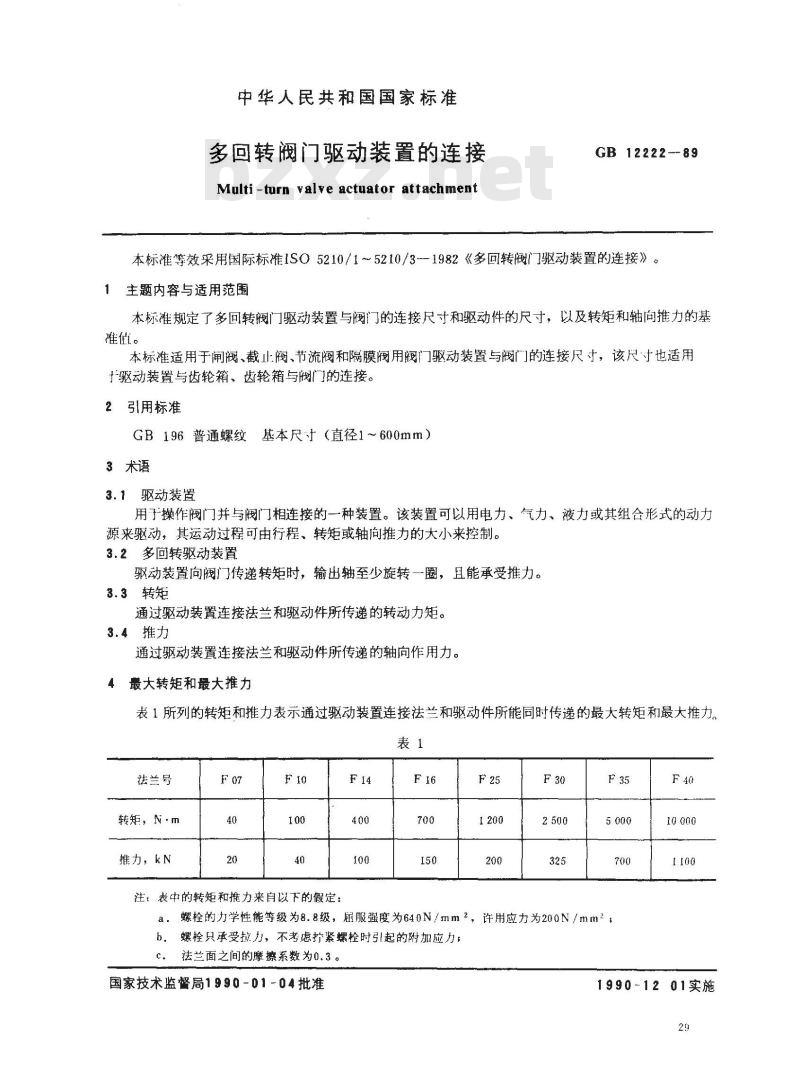

中华人民共和国国家标准
多回转阀门驱动装置的连接
Multi -turn yalve actuator attachmentGB 12222--89
本标准等效采用国际标准ISO5210/1~5210/3--1982《多回转阀门驱动装置的连接》。主题内容与适用范围
本标准规定了多回转阀门驱动装置与阀门的连接尺寸和驱动件的尺寸,以及转矩和轴向推力的基准值。
本标准适用于闸阀、截止阀、节流阀和隔膜阀用阀门驱动装置与阀门的连接尺寸,该尺寸也适用驱动装置与齿轮箱、齿轮箱与阀门的连接。引用标准
GB196普通螺纹基本尺寸(直径1~600mm)3术语
3.1驱动装置
用子操作阀门并与阀门相连接的一种装置。该装置可以用电力、气力、液力或其组合形式的动力源来驱动,其运动过程可由行程、转矩或轴向推力的大小来控制。3.2多回转驱动装置
驱动装置向阀门传递转矩时,输出轴至少旋转一圈,且能承受推力。3.3转矩
通过驱动装置连接法兰和驱动件所传递的转动力矩。3.4推力
通过驱动装置连接法兰和驱动件所传递的轴向作用力。最大转矩和最大推力
表1所列的转矩和推力表示通过驱动装置连接法兰和驱动件所能同时传递的最大转矩和最大推力。表1
法兰号
转矩,N·m
推力,kNbzxZ.net
注:表中的转矩和推力来自以下的假定:F14
螺栓的力学性能等级为8.8级,屈服强度为640N/mm2,许用应力为200N/mm2;b。螺栓只承受拉力,不考虑拧紧螺栓时引起的附加应力:法兰面之间的摩擦系数为0.3。
国家技术监督局1990-01-04批准F40
10:000
1990-1201实施

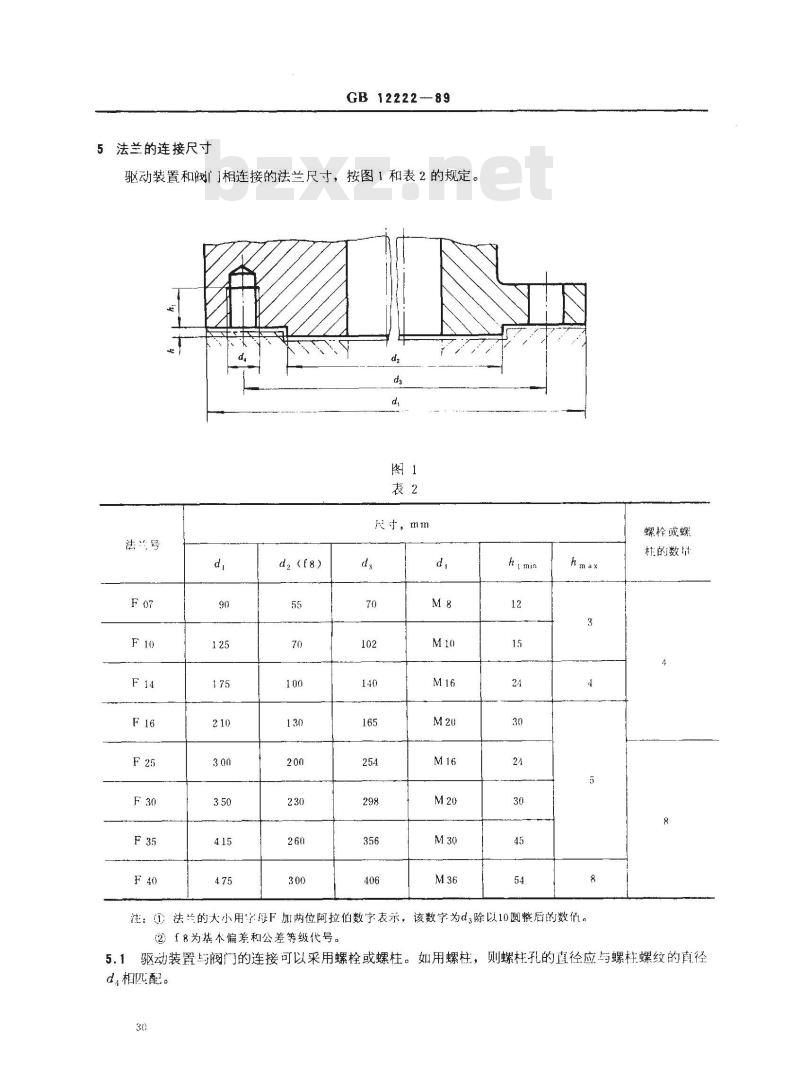

5法兰的连接尺寸
GB12222-—89
驱动装置和阀!门相连接的法兰尺寸,按图1和表2的规定。d
尺寸,mm
dz(f8)
注:()法益的大小用字理F加两位阿拉伯数字表示,②f8为基本偏差和公差等级代号。d,
该数字为d,除以10圆整后的数值。螺栓或螺
柱的数带
5.1驱动装置与阀门的连接可以采用螺栓或螺柱。如用螺柱,则螺柱孔的直径应与螺柱螺纹的真径d,相匹配。
GB1222289

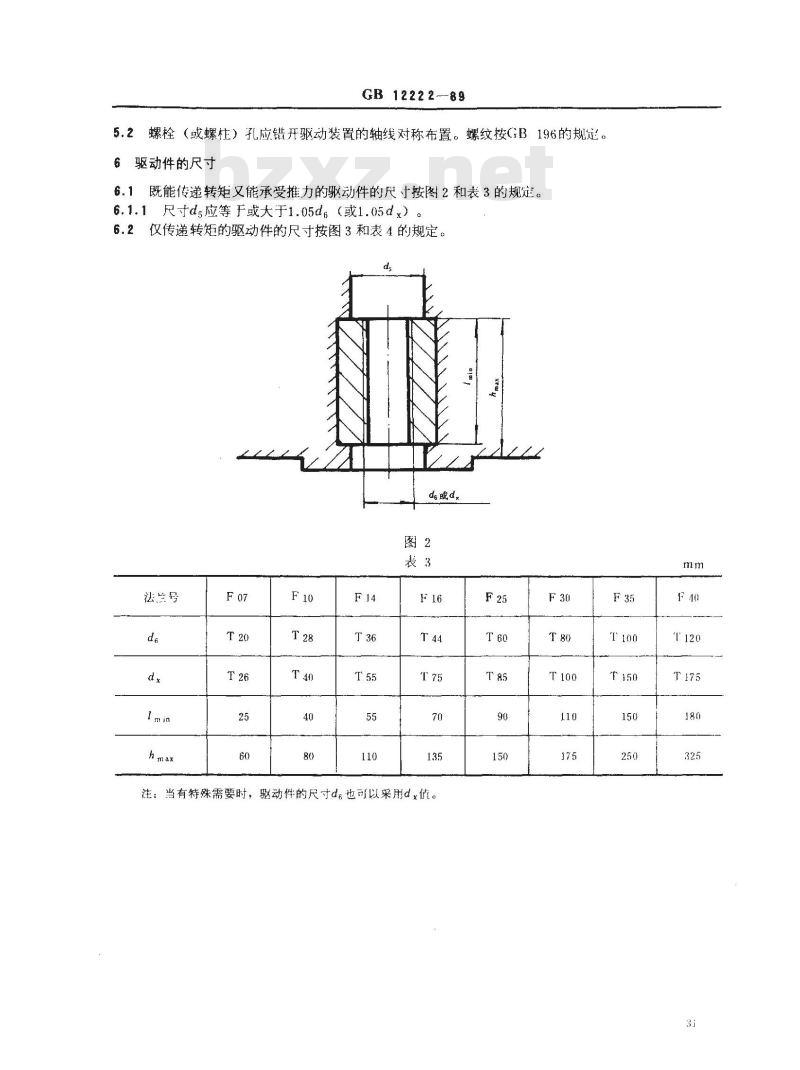

5.2螺栓(或螺柱)孔应错开驱动装置的轴线对称布置。螺纹按GB196的规定。6驱动件的尺寸
6.1既能传递转矩又能承受推力的驱动件的尺寸按图2和表3的规。6.1.1尺寸d,应等于或大于1.05de(或1.05dx)。6.2仅传递转矩的驱动件的尺寸按图3和表4的规定。dg或d
法兰号
注:当有特殊需要时,驱动件的尺寸d。也可以采用dx值。F25
法兰号
d, (Hg)
din(Hg)
dymax(Hg)
注:()H9为基本偏差和公差等级代号。GB12222--89
②)当有特殊需要时,驱动件的尺寸dn也可以来用dymax值。32
GB 12222—89

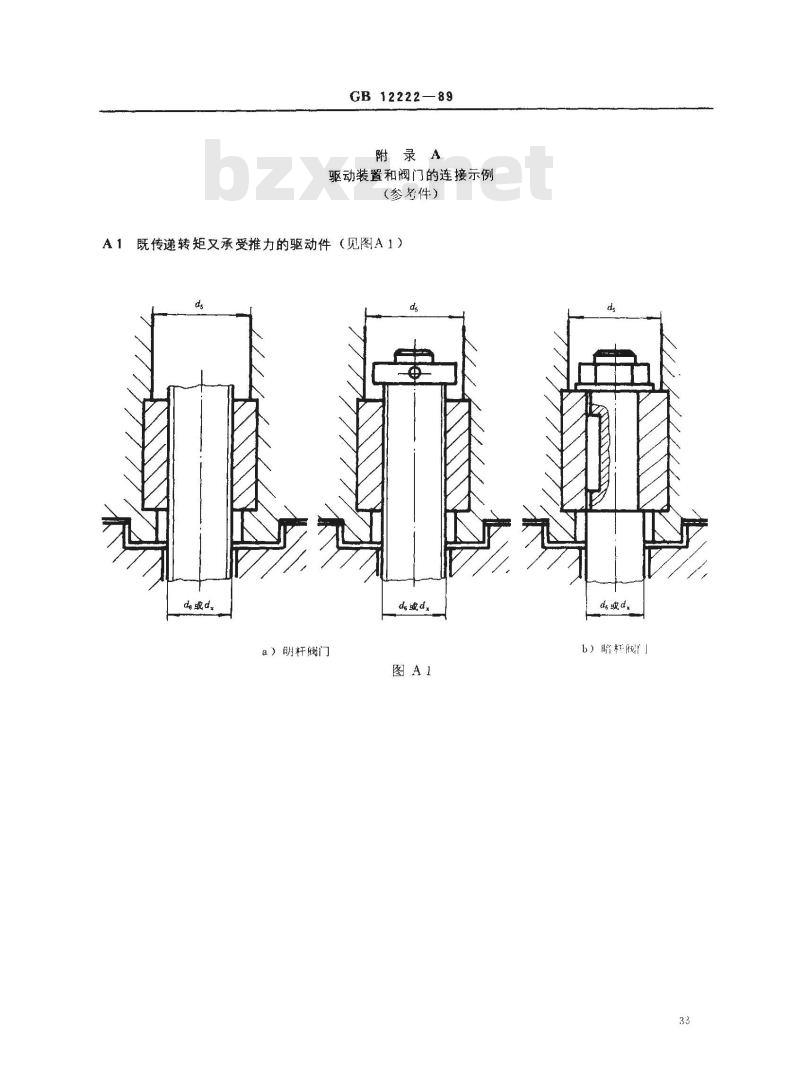

附录A
驱动装置和阀门的连接示例
(参考件)
A1既传递转矩又承受推力的驱动件(见图A1)da战d
a)明杆阀门
dg或dx
b)暗杆
A2仅传递转矩的驱动件(见图A2)a)明杆阀门
GB12222—89
dio或d
b)暗杆阀门
为了保证驱动件和被驱动件之间不发牛干涉,必须限制配合面上部被驱动件的长度!?,使两者之[问其有合适的间隙。
附加说明:
本标准由计1华人民共和用机械电子工业部提出。本标准由合肥通用机械研究所口。本标准主要起草人章华友、洪勉成。3+
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
