【国家标准(GB)】 铸造用合脂粘结剂

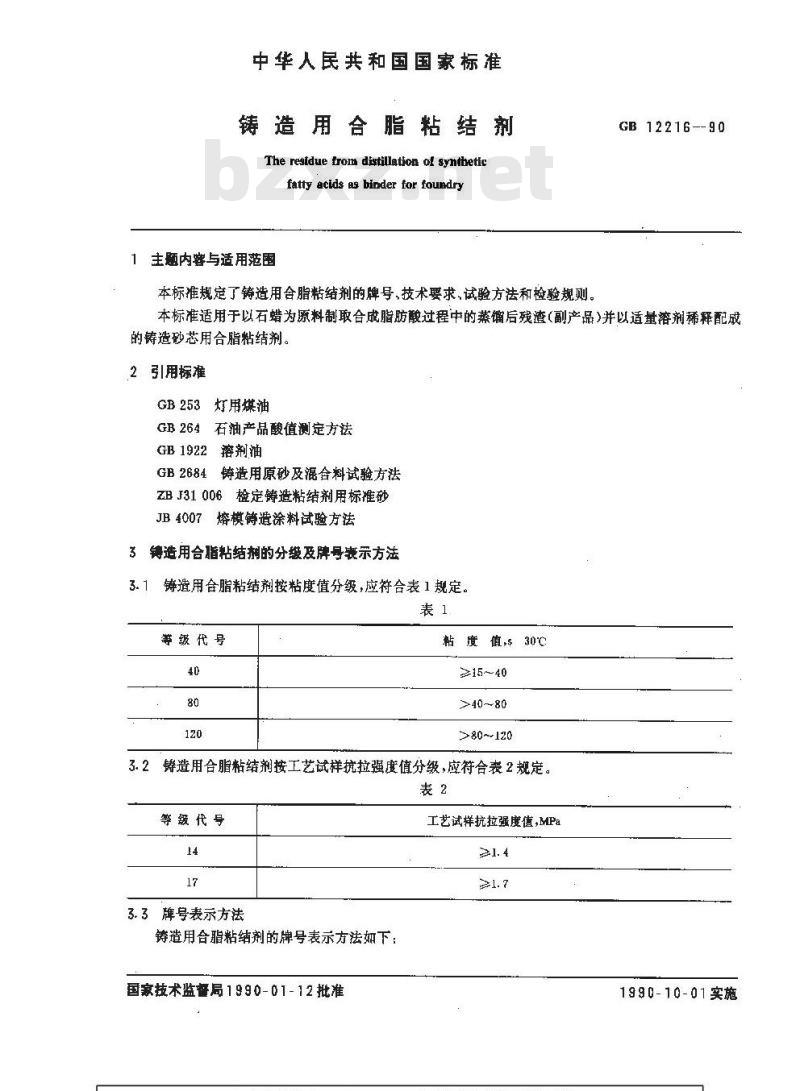

中华人民共和国国家标准
铸造用合脂粘结剂
The residue from distillation of syntheticfatty acids as binder for foundry主题内容与适用范围
本标准规定了铸造用合脂粘结剂的牌导，技术要求，试验方法和检验规则。GB12216--90
本标准适用于以石蜡为原料制取合成脂肪酸过程中的蒸馏后残渣（副产品）并以适量溶剂稀释配成的铸造砂芯用合脂粘结剂。
2引用标准
GB253灯用煤油
石油产品酸值测定方法
溶剂油
GB1922
铸造用原砂及混合料试验方法
GB2684
ZB J31006检定链造粘结剂用标准砂JB4007熔模铸造涂料试验方法
3铸造用合脂粘结剂的分级及牌号表示方法3.1
铸造用合脂粘结剂按粘度值分级，应符合表1规定。表1
等级代号
粘度 值,s30℃
≥15~40
>40~80
>80~120
3.2铸造用合脂粘结剂按工艺试样抗拉强度值分级，应符合表2规定。表2
等级代号
3.3牌号表示方法
铸造用合脂粘结剂的牌号表示方法如下：国家技术监督局1990-01-12批准工艺试样抗拉强度值，MPa
1990-10-01实施

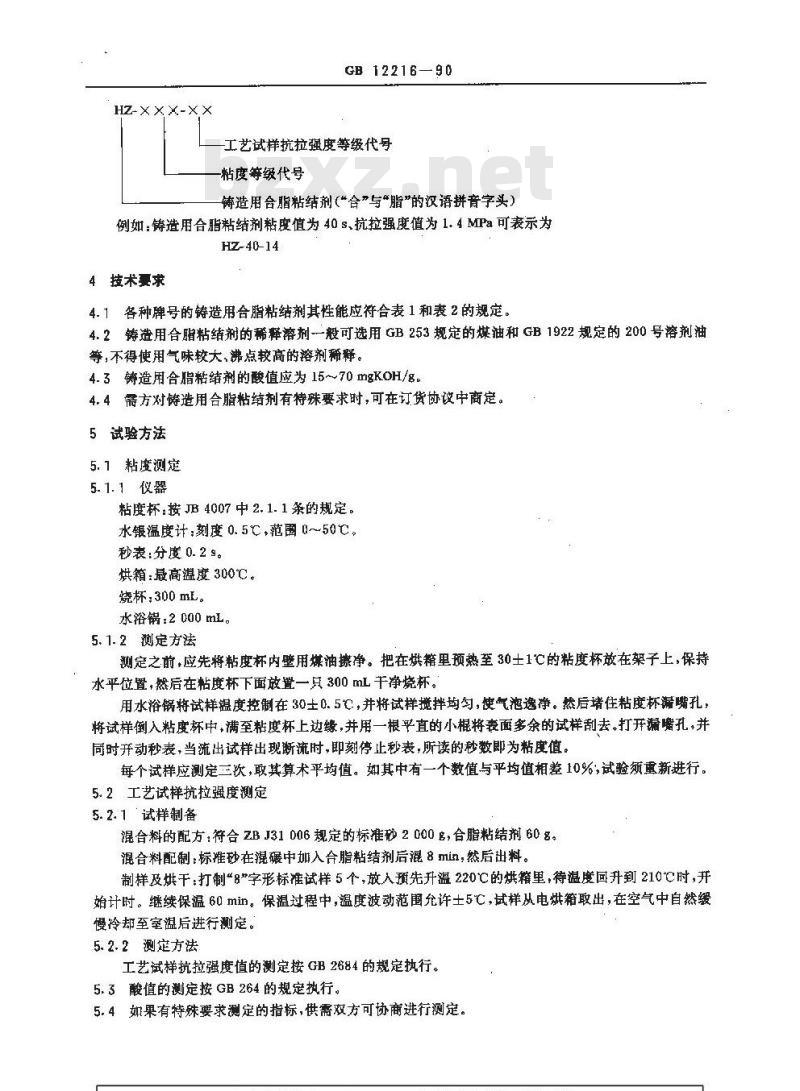

HZ-X X X-X
GB 12216—90
工艺试样抗拉强度等级代号
粘度等级代号
铸造用合脂粘结剂（“合”与“脂\的汉语拼音字头）例如：铸造用合脂粘结剂粘度值为 40s、抗拉强度值为1.4MPa可表示为HZ-40-14
4技术要求
4.1各种牌号的铸造用合脂粘结剂其性能应符合表1和表2的规定，4.2铸造用合脂粘结剂的稀释溶剂一般可选用GB253规定的煤油和GB1922规定的200号溶剂油等，不得使用气味较大，沸点较高的溶剂稀释。4.3铸造用合脂粘结剂的酸值应为15~70mgKOH/g。4.4需方对铸造用合脂粘结剂有特殊要求时，可在订货协议中商定。5试验方法
5.1粘度测定
5.1.1仪器
粘度杯：按JB4007中2.1.1条的规定。水银温度计：刻度0.5℃，范围0~50℃。秒表：分度0.29。
烘箱：最高温度300℃。
烧杯：300mL。
水浴锅.2 000 mL。
5.1.2定方法
测定之前，应先将粘度杯内壁用爆油擦净。把在烘箱里预热至30士1℃的粘度杯放在架子上，保持水平位置，然后在粘度杯下面放遗一只300mL手净烧杯。用水浴锅将试样温度控制在30士0.5℃，并将试样揽拌均匀，使气泡逸净。然后堵住粘度杯漏嘴孔，将试样倒入粘度杯中，满至粘度杯上边缘，并用一根平直的小棍将表面多余的试样刮去。打开漏嘴孔，并同时并动秒表，当流出试样出现断流时，即刻停止秒表，所读的秒数即为粘度值。每个试样应测定三次，取其算术平均值。如其中有一个数值与平均值相差10%，试验须重新进行。5.2工艺试样抗拉强度测定
5.2.1试样制备
混合料的配方：符合 ZB J31006规定的标准砂2 000 多，合脂粘结剂 60g。混合料配制：标推砂在混碾中加入合脂粘结剂后混8min，然后出料。制样及烘干：打制\8”字形标准试样5个，放入预先升溢220℃的烘箱里，待温度回升到210℃时，开始计时。继续保温60min。保温过程中，温度波动范围允许土5℃，试样从电烘箱取出，在空气中自然缓慢冷却至室温后进行测定。
5.2.2测定方法bZxz.net

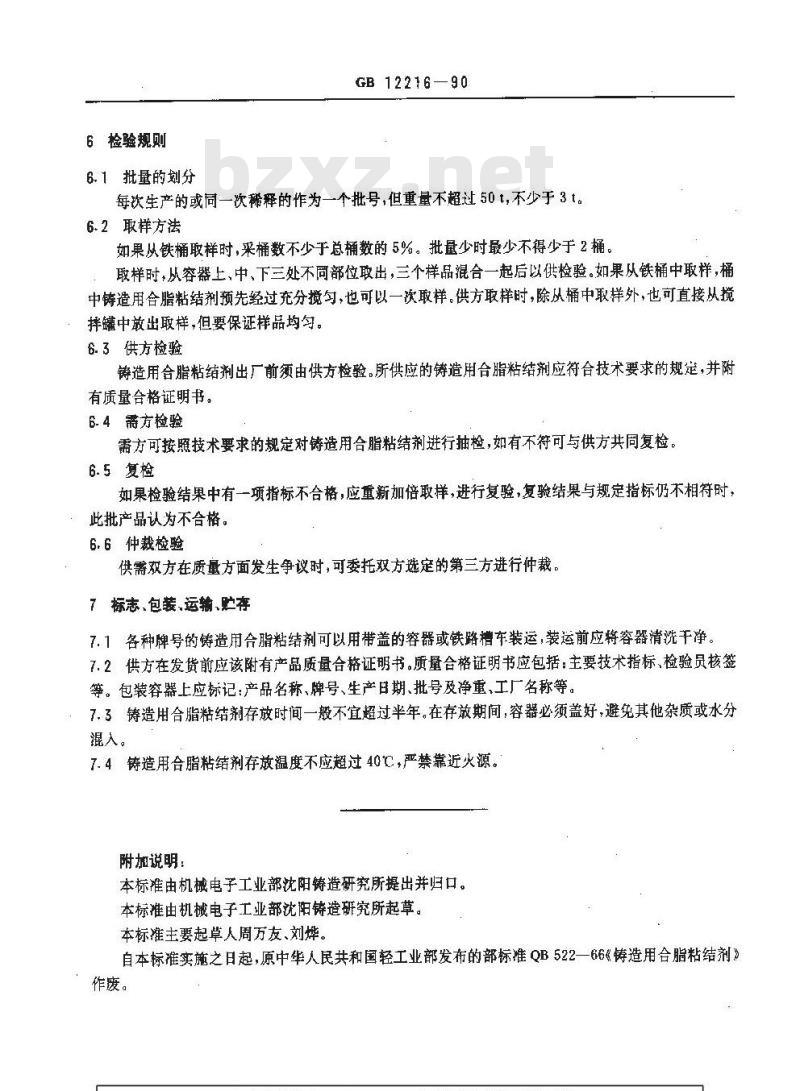

工艺试样抗拉强度值的测定按GB2684的规定执行。5.3酸值的测定按GB264的规定执行。5.4如果有特殊要求测定的指标，供需双效方可协商进行测定。6检验规则
6.1批量的划分
GB 12216—90
每次生产的或同一次稀释的作为一个批号，但重量不超过50t，不少于3t。6.2取样方法
如果从铁桶取样时，采桶数不少于总桶数的5%。批量少时最少不得少于2桶。取样时，从容器上、中、下三处不同部位取出，三个样品混合一起后以供检验。如果从铁桶中取样，桶中铸造用合脂粘结剂预先经过充分揽勾，也可以一次取样。供方取样时，除从桶中取样外，也可直接从搅拌罐中放出取样，但要保证样品均匀。6.3供方检验
铸造用合脂粘结剂出厂前须由供方检验。所供应的铸造用合脂粘结剂应符合技术要求的规定，并附有质量台格证明书，
6.4需方检验
需方可按照技术要求的规定对铸造用合脂粘结剂进行抽检，如有不符可与供方共同复检。6.5复检
如果检验结果中有一项指标不合格，应重新加倍取样，进行复验，复验结果与规定指标仍不相符时，此批产品认为不合格。
6.6仲裁检验
供需双方在质量方面发生争议时，可委托双方选定的第三方进行仲裁。了标志、包装,运输、购存
7.1各种牌号的铸造用合脂粘结剂可以用带盖的容器或铁路槽车装运，装运前应将容器清洗干净。7.2供方在发货前应该附有产品质量合格证明书。质量合格证明书应包括：主要技术指标，检验员核签等。包装容器上应标记：产品名称、牌号、生产日期、批号及净重，工厂名称等。7.3铸造用合脂粘结剂存放时间一般不宜超过半年。在存放期间，容器必须盖好，避免其他杂质或水分混人。
7.4铸造用合脂粘结剂存放温度不应超过40C，严禁靠近火源。附加说明：
本标准由机械电子工业部沈阳铸造研究所提出并归口，本标准由机械电子工业部沈阳铸造研究所起草。本标准主要起草人周万友、刘烨。自本标准实施之日起，原中华人民共和国轻工业部发布的部标准QB522—66《铸造用合脂粘结剂》作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
