【国家标准(GB)】 熔模铸造用铝矾土砂,粉

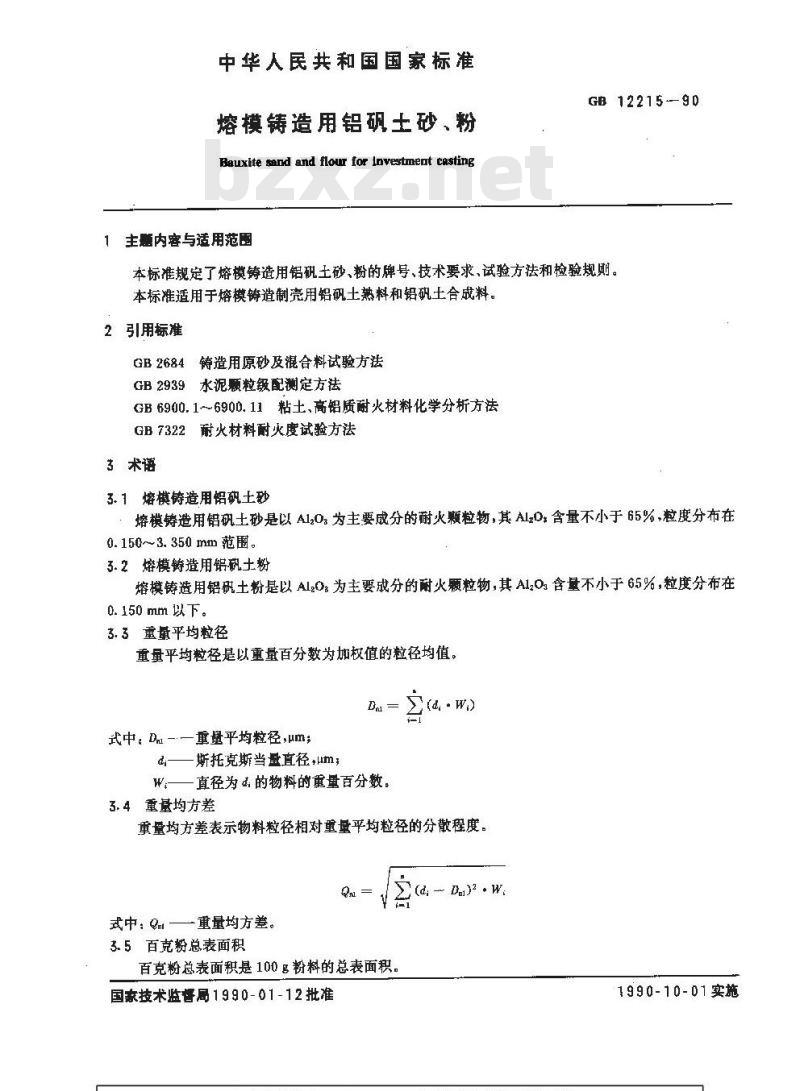

中华人民共和国国家标准
熔模铸造用铝矾土砂、粉
Bauxite sand and flour for Investment casting1主题内容与适用范围
GB 12215--90
本标准规定了熔模铸造用铝矾土砂、粉的牌号、技术要求、试验方法和检验规则。本标准适用于熔模铸造制壳用铝矾土熟料和铝矾土合成料，2引用标准
GB2684造用原砂及混合料试验方法GB 2939水泥题粒级配测定方法
GB6900.1-6900.11粘土、高铝质耐火材料化学分析方法GB7322耐火材料耐火度试验方法3术语
3.1熔模铸造用铝矾土砂
熔模筹造用铝矾土砂是以Al,0：为主要成分的耐火颗粒物，其Alz0含量不小于65%，粒度分布在0.150~3.350mm范围。
3.2熔模铸造用铝矾土粉
熔模铸造用铝矾土粉是以Al20：为主要成分的耐火颗粒物，其Al,0含量不小于65%，粒度分布在0. 150 mm以下。
3.3重量平均粒径
重量平均粒径是以重量百分数为加权值的粒径均值。D
式中：Da-.一重量平均粒径，um；d,斯托克斯当量直径um；
W直径为4.的物料的重量百分数。3.4重景均方差
(d. · W.)
重量均方差表示物料粒径相对重量平均粒径的分敬程度。Qn
式中：Qm重量均方差。
3.5百克粉总表面积
(d - Da) .W.
百克粉总表面积是100g粉料的总表面积。国家技术监督局1990-01-12批准1990-10-01实施

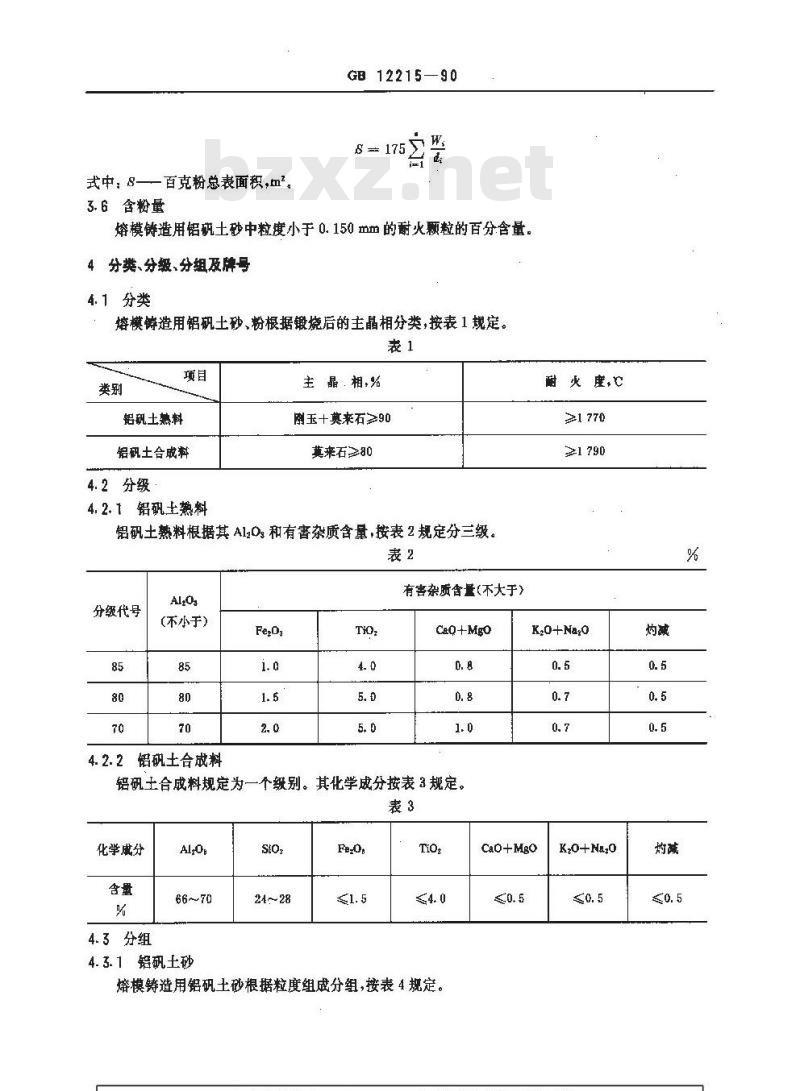

式中：8——百克粉总表面积,m2。3.6含粉量
GB 1221590
熔模铸造用铝矾土砂中粒度小于0.150mm的耐火颗粒的百分含量，4分类、分级、分组及牌号
4.1分类
熔模铸造用铝矾土砂、粉根据锻烧后的主晶相分类，按表1规定。表1
铝矾土熟料
铝矾土合成料
4.2分级
4.2.1铝矾土热料
主晶相，%
剐玉十莫来石≥90
萬来石0
铝矾土熟料根据其A120.和有害杂质含量,按表2规定分三级表2
分级代号
(不小于）
铝矾土合戒料
有害杂质含量(不大于)
CeQ+Mgo
铝矾土合成料规定为一个级别。其化学成分按表3规定，表3
化学戚分
4.3分组
铝矾土砂

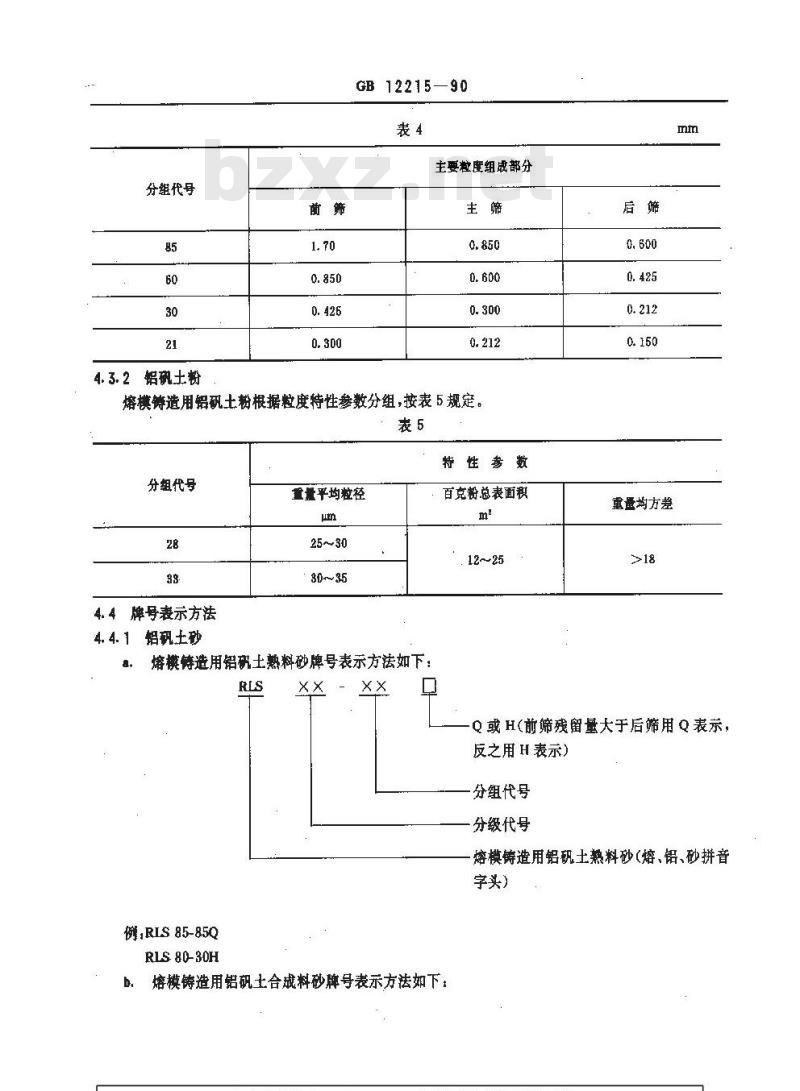

熔模铸造用铝矾土砂根据粒度组成分组，按表4规定。耐 火 度,
≥1770
≥1790下载标准就来标准下载网
K20+Na:0
Cao+Mgo
K,0+Na0
分组代号
4.3.2铝矾土粉
GB 12215—90
主要粒度组成部分
熔模铸造用铝矾土粉根据粒度特性参数分组，按表5规定。表5
特性数
分组代号
4. 4牌号表示方法
4.4.1铝矾土砂
重量平均粒径
熔模铸造用铝研土熟料砂牌号表示方法如下：RLS
例,RIS 85-85Q
RLS 80-30H
百克粉总表面积
.12~25
重量均方差
Q 或 H(前筛残留量大于后筛用Q表示反之用 H表示)
分组代号
分级代号
熔模铸造用铝矾土熟料砂(熔、铝、砂拼音字头）

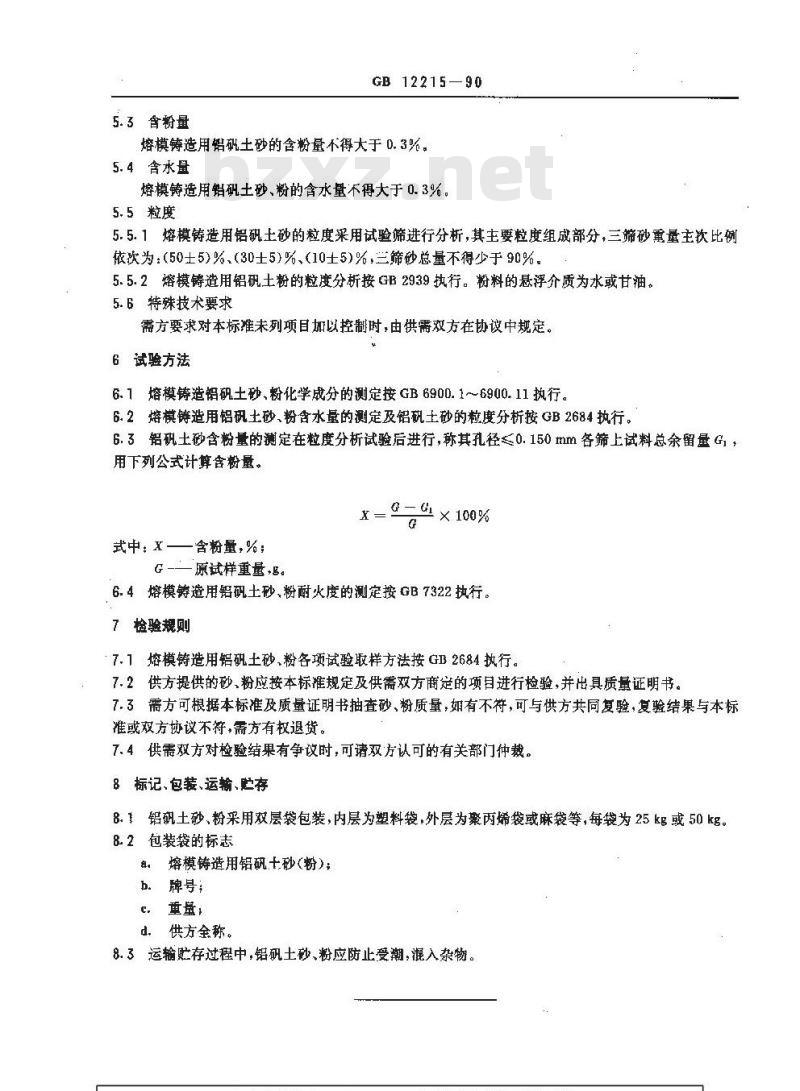

熔模铸造用铝矾土合戒料砂牌号表示方法如下5.3含粉量
GB12215—90
熔模铸造用铅础土砂的含粉量不得大于 0.3%。5.4含水量
熔模铸造用铅矾土砂、粉的含水量不得大于0.3%。5.5粒度
5.5.1熔模铸造用铝矾土砂的粒度采用试验筛进行分析，其主要粒度组成部分，三筛砂重量主次比例依次为：（50士5)%，（30士5）%、（10士5)%，三筛砂总量不得少于90%。5.5.2熔模铸造用铝矾土粉的粒度分析按GB2939执行。粉料的悬浮介质为水或甘油。5.6特殊技术要求
需方要求对本标准未列项目加以控制时，由供需双方在协议中规定。6试验方法
6.1熔模铸造铝矾土砂、粉化学成分的测定按GB6900.1～6900.11执行。6.2熔模铸造用铝矾土砂、粉含水量的测定及铝矾土砂的粒度分析按GB2684执行。6.3铝矾土砂含粉量的测定在粒度分析试验后进行，称其孔径≤0.150mm各筛上试料总余留量Gi，用下列公式计算含粉量。
G-G×100%
式中：X—含粉量,%;
G-一原试样重量,B。
6.4熔模筹造用铅矾土砂、粉耐火度的测定按GB7322执行。7检验规则
7.1熔模铸造用铝矾土砂，粉各项试验取样方法接GB2684执行。7.2供方提供的砂、粉应按本标准规定及供需双方商定的项目进行检验，并出具质量证明书，7.3需方可根据本标准及质量证明书抽查砂、粉质量，如有不符，可与供方共同复验，复验结果与本标准或双方协议不符，需方有权退货。7.4供需双方对检验结果有争议时，可请双方认可的有关部门仲裁。8标记、包装、运输、贮存
8.1铝矾土砂、粉采用双层袋包装，内层为塑料袋，外层为聚丙烯袋或麻袋等，每袋为25kg或50kg8.2包装袋的标志
a。熔模铸造用铝矾七砂(粉)；
b.牌号；
c，重量;
d．供方全称。
8.3运输贮存过程中，铝矾土砂、粉应防止受潮，混入杂物。示准由机械电子工业部沈阳铸造研究所提出井旧本标准由沈阳铸造研究所负费起草本标准主要起草人韩宝、北排莱、黄最板、直健，李会泉等自本标准实施之日起，中华人民共和国第一机模工业部发布的部标准1298-1材料用铝机土抄粉作
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
