标准号:
GB/T 12223-1989
标准名称:
部分回转阀门驱动装置的连接
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1990-01-04 -
实施日期:
1990-12-01 -
作废日期:
2005-08-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
102.99 KB
替代情况:
被GB/T 12223-2005代替采标情况:
≡ISO 5211/1,2,3-83

部分标准内容:

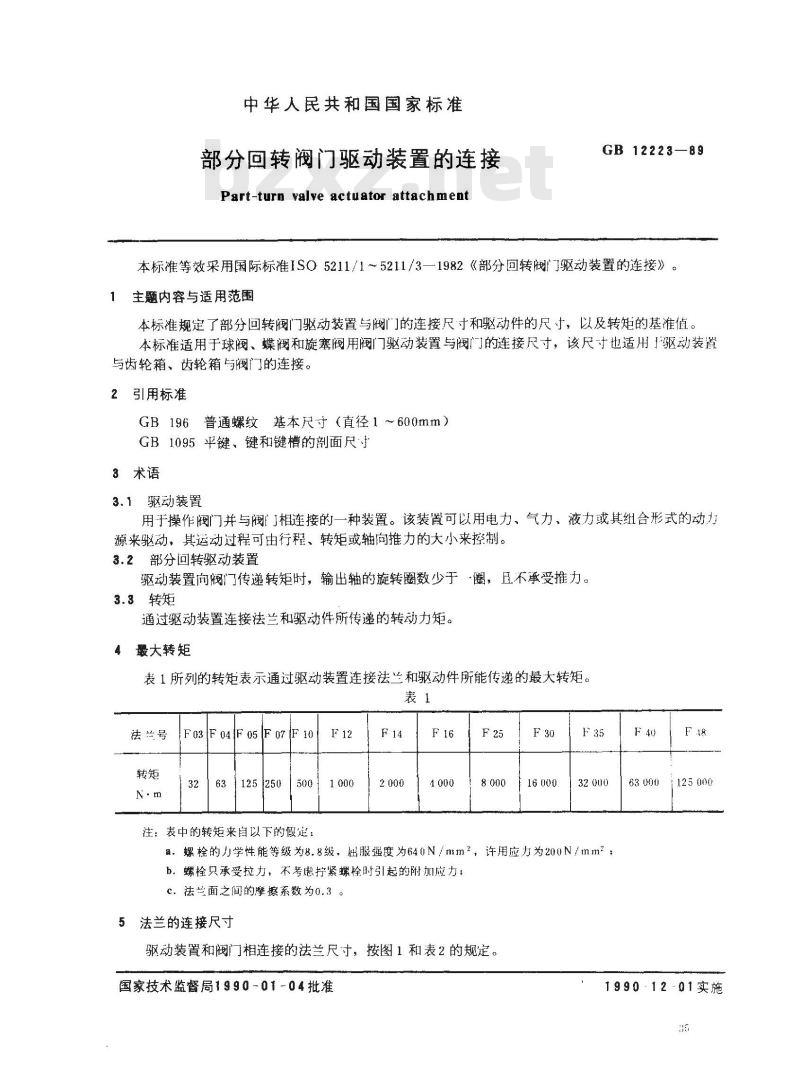

中华人民共和国国家标准
部分回转阀门驱动装置的连接
Part-turn valve actuator attachmentGB12223—89
本标准等效采用国际标准1SO5211/1~5211/3—1982《部分回转阀门驱动装置的连接》。主题内容与适用范围
本标准规定了部分回转阀门驱动装置与阀门的连接尺寸和驱动件的尺寸,以及转矩的基准值。本标准适用于球阀、蝶阀和旋塞阀用阀门驱动装置与阀门的连接尺寸,该尺寸也适用「驱动装置与齿轮箱、齿轮箱与阀门的连接。2引用标准
GB196普通螺纹基本尺寸(直径1~600mm)GB1095平键、键和键槽的剖面尺寸3术语
3.1驱动装置
用于操作阀门并与阀门相连接的一种装置。该装置可以用电力、气力、液力或其组合形式的动力源来驱动,其运动过程可由行程、转矩或轴向推力的大小来控制。3.2部分回转驱动装置
驱动装置向阀门传递转矩时,输出轴的旋转圈数少于圈,且不承受推力。3.3转矩
通过驱动装置连接法兰和驱动件所传递的转动力矩。4最大转矩
表1所列的转矩表示通过驱动装置连接法兰和驱动件所能传递的最大转矩。表1
法兰号
F03F04F05F07
125250
注:表中的转矩来自以下的假定:F14
a,螺栓的力学性能等级为8.8级,屈服强度为640N/mm2,许用应力为200N/mm2;b。螺栓只承受拉力,不考虑拧紧螺栓时引起的附加应力;c.法兰面之间的摩擦系数为0.3。5法兰的连接尺寸

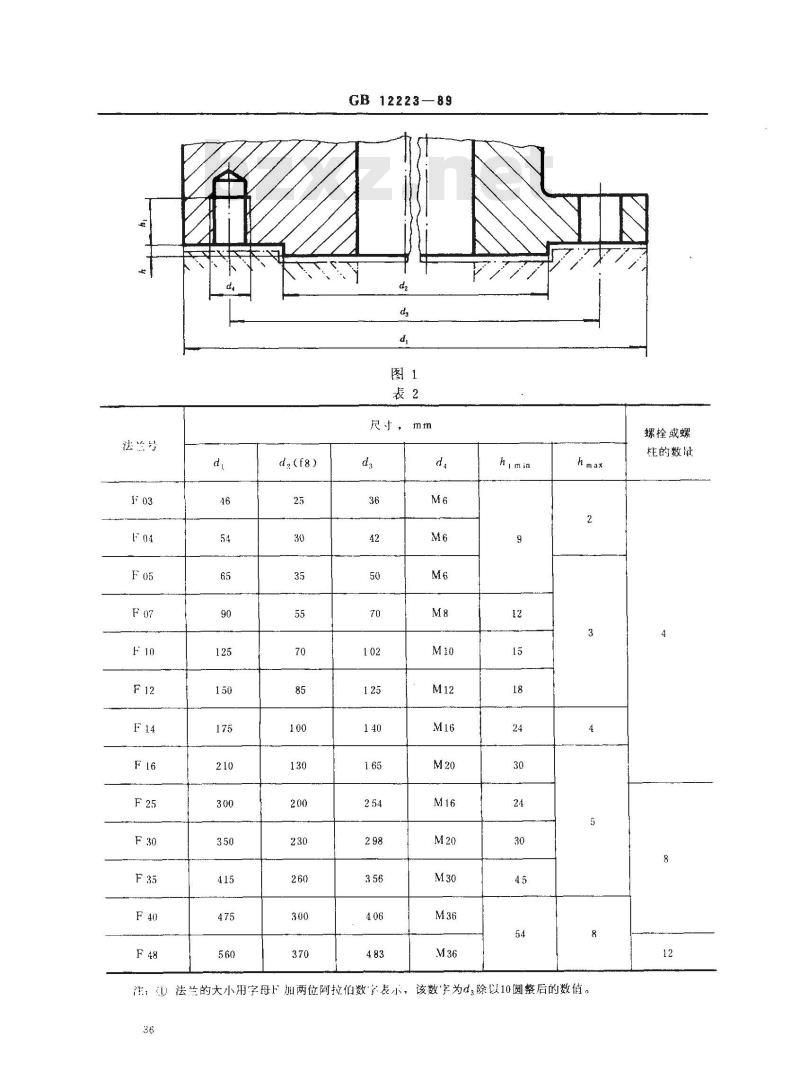

驱动装置和阀门相连接的法兰尺寸,按图1和表2的规定。国家技术监督局1990-01-04批准F40
1125000
1990·12-01实施
法益号
d,(f8)
GB12223—89
尺寸,mm
注:(D)法兰的大小用字母加两位阿拉伯数字表示,36
该数字为d3除以10圆整后的数值。螺栓或螺
柱的数量
②「8为基本偏差和公差等级代号。GB12223—89

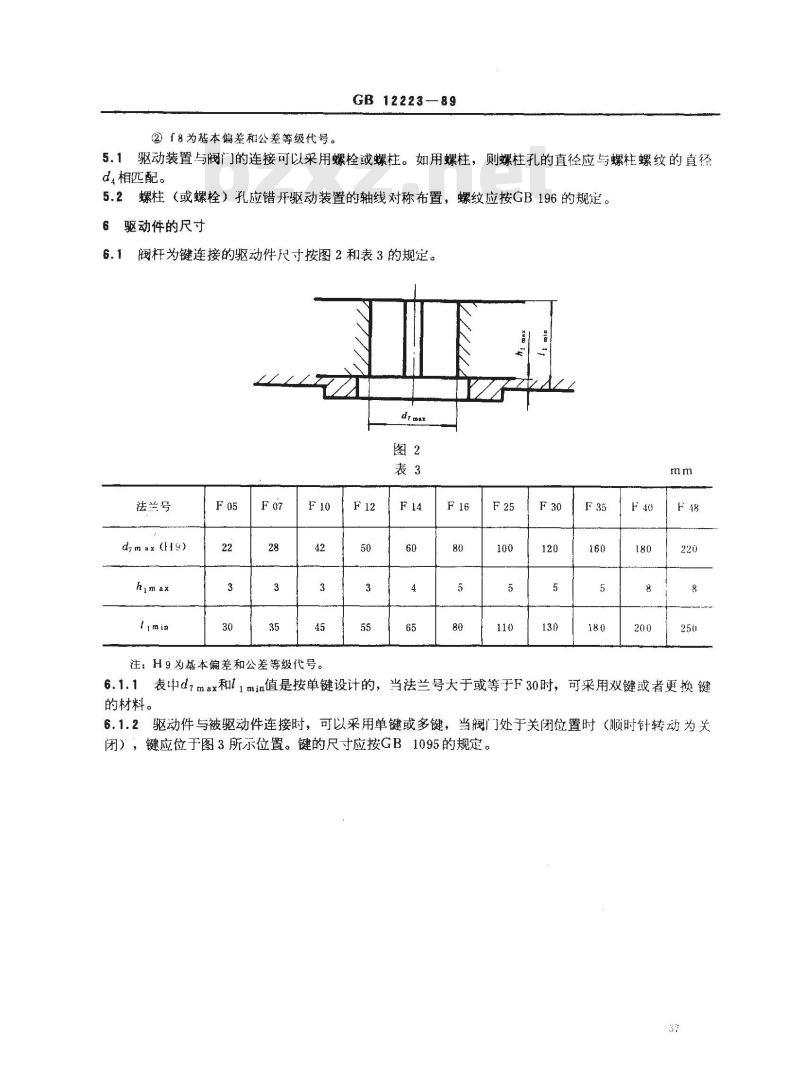

5.1驱动装置与阀门的连接可以采用螺栓或螺柱。如用螺柱,则螺柱孔的直径应与螺柱螺纹的直径d,相匹配。
5.2螺柱(或螺栓)孔应错开驱动装置的轴线对称布置,螺纹应按GB196的规定。6驱动件的尺寸
6.1阀杆为键连接的驱动件尺寸按图2和表3的规定。drme
法兰号
dimax(H9)
注:H9为基本偏差和公差等级代号。F12
6.1.1表中dzmax和11min值是按单键设计的,当法兰号大于或等于F30时,可采用双键或者更换键的材料。此内容来自标准下载网

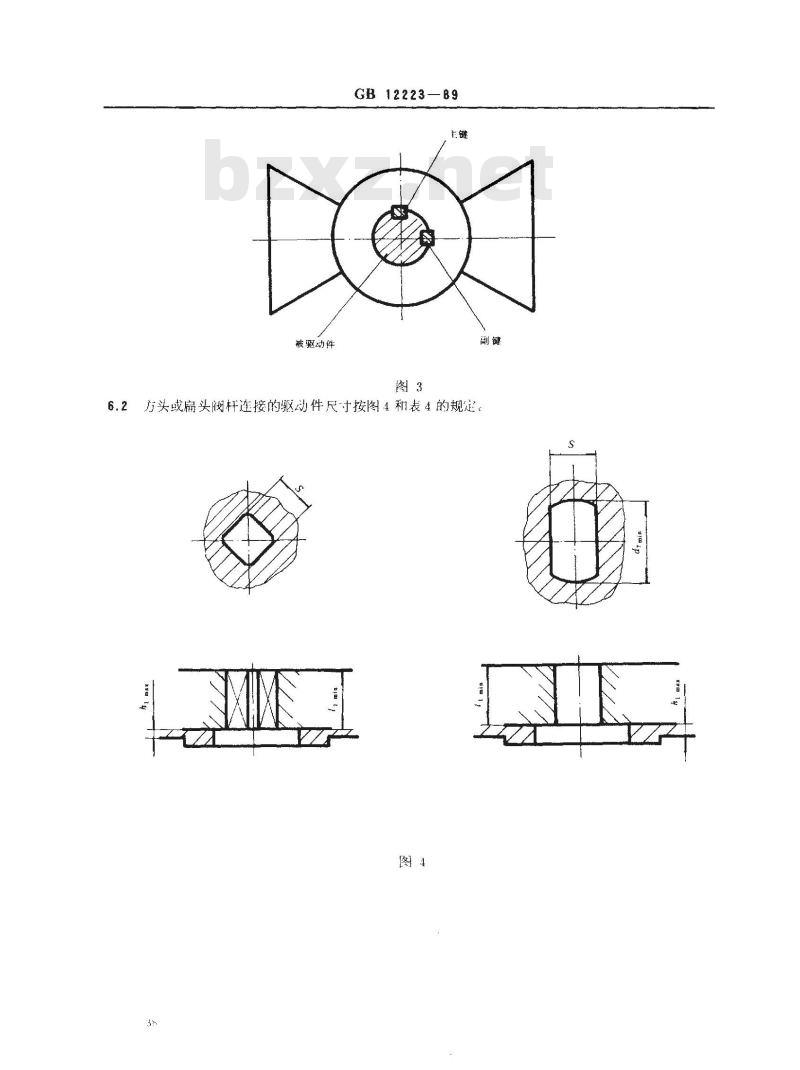

6.1.2驱动件与被驱动件连接时,可以采用单键或多键,当阀门处于关闭位置时(顺时针转动为关闭),键应位于图3所示位置。键的尺寸应按GB1095的规定。37
被驱动件
GB12223—89

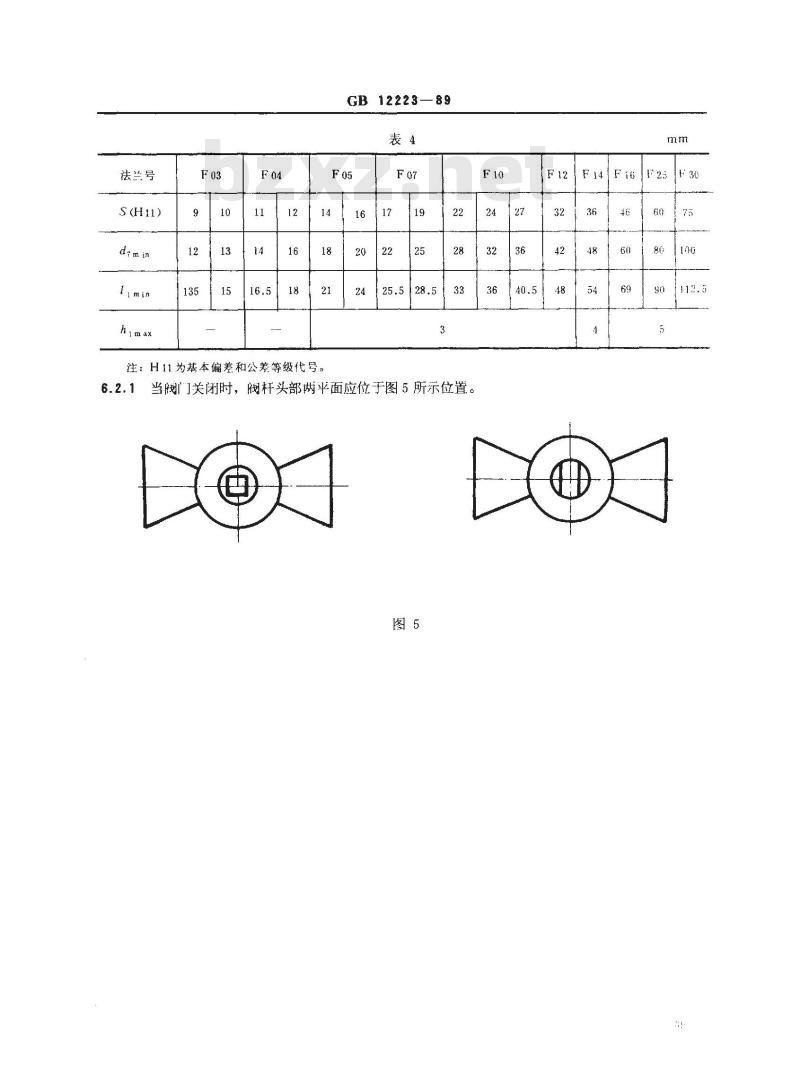

6.2方头或扁头阀杆连接的驱动件尺寸按图4和表4的规定。XXE
法兰号
S(H11)
GB12223—89
注:H11为基本偏差和公差等级代号。6.2.1
当阀门关闭时,阀杆头部两平面应位于图5所示位置。图5
GB12223—89
附录A
驱动装置和阀门的连接示例
(参考件)
A1驱动装置和阀门的连接示例见图A1。dtma
为了保证驱动件和被驱动件之间不发生十涉,必须限制配合面上部被驱动件的长度!,使两者之间有含适的间隙。
附加说明:
本标准由址华人民共和国机械电子二业部提出。本标准由合肥通用机械研究所归口。本标准主要起草人章华友、洪勉成。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
部分回转阀门驱动装置的连接
Part-turn valve actuator attachmentGB12223—89
本标准等效采用国际标准1SO5211/1~5211/3—1982《部分回转阀门驱动装置的连接》。主题内容与适用范围
本标准规定了部分回转阀门驱动装置与阀门的连接尺寸和驱动件的尺寸,以及转矩的基准值。本标准适用于球阀、蝶阀和旋塞阀用阀门驱动装置与阀门的连接尺寸,该尺寸也适用「驱动装置与齿轮箱、齿轮箱与阀门的连接。2引用标准
GB196普通螺纹基本尺寸(直径1~600mm)GB1095平键、键和键槽的剖面尺寸3术语
3.1驱动装置
用于操作阀门并与阀门相连接的一种装置。该装置可以用电力、气力、液力或其组合形式的动力源来驱动,其运动过程可由行程、转矩或轴向推力的大小来控制。3.2部分回转驱动装置
驱动装置向阀门传递转矩时,输出轴的旋转圈数少于圈,且不承受推力。3.3转矩
通过驱动装置连接法兰和驱动件所传递的转动力矩。4最大转矩
表1所列的转矩表示通过驱动装置连接法兰和驱动件所能传递的最大转矩。表1
法兰号
F03F04F05F07
125250
注:表中的转矩来自以下的假定:F14
a,螺栓的力学性能等级为8.8级,屈服强度为640N/mm2,许用应力为200N/mm2;b。螺栓只承受拉力,不考虑拧紧螺栓时引起的附加应力;c.法兰面之间的摩擦系数为0.3。5法兰的连接尺寸
驱动装置和阀门相连接的法兰尺寸,按图1和表2的规定。国家技术监督局1990-01-04批准F40
1125000
1990·12-01实施
法益号
d,(f8)
GB12223—89
尺寸,mm
注:(D)法兰的大小用字母加两位阿拉伯数字表示,36
该数字为d3除以10圆整后的数值。螺栓或螺
柱的数量
②「8为基本偏差和公差等级代号。GB12223—89
5.1驱动装置与阀门的连接可以采用螺栓或螺柱。如用螺柱,则螺柱孔的直径应与螺柱螺纹的直径d,相匹配。
5.2螺柱(或螺栓)孔应错开驱动装置的轴线对称布置,螺纹应按GB196的规定。6驱动件的尺寸
6.1阀杆为键连接的驱动件尺寸按图2和表3的规定。drme
法兰号
dimax(H9)
注:H9为基本偏差和公差等级代号。F12
6.1.1表中dzmax和11min值是按单键设计的,当法兰号大于或等于F30时,可采用双键或者更换键的材料。此内容来自标准下载网
6.1.2驱动件与被驱动件连接时,可以采用单键或多键,当阀门处于关闭位置时(顺时针转动为关闭),键应位于图3所示位置。键的尺寸应按GB1095的规定。37
被驱动件
GB12223—89
6.2方头或扁头阀杆连接的驱动件尺寸按图4和表4的规定。XXE
法兰号
S(H11)
GB12223—89
注:H11为基本偏差和公差等级代号。6.2.1
当阀门关闭时,阀杆头部两平面应位于图5所示位置。图5
GB12223—89
附录A
驱动装置和阀门的连接示例
(参考件)
A1驱动装置和阀门的连接示例见图A1。dtma
为了保证驱动件和被驱动件之间不发生十涉,必须限制配合面上部被驱动件的长度!,使两者之间有含适的间隙。
附加说明:
本标准由址华人民共和国机械电子二业部提出。本标准由合肥通用机械研究所归口。本标准主要起草人章华友、洪勉成。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
