【国家标准(GB)】 接触电流和保护导体电流的测量方法

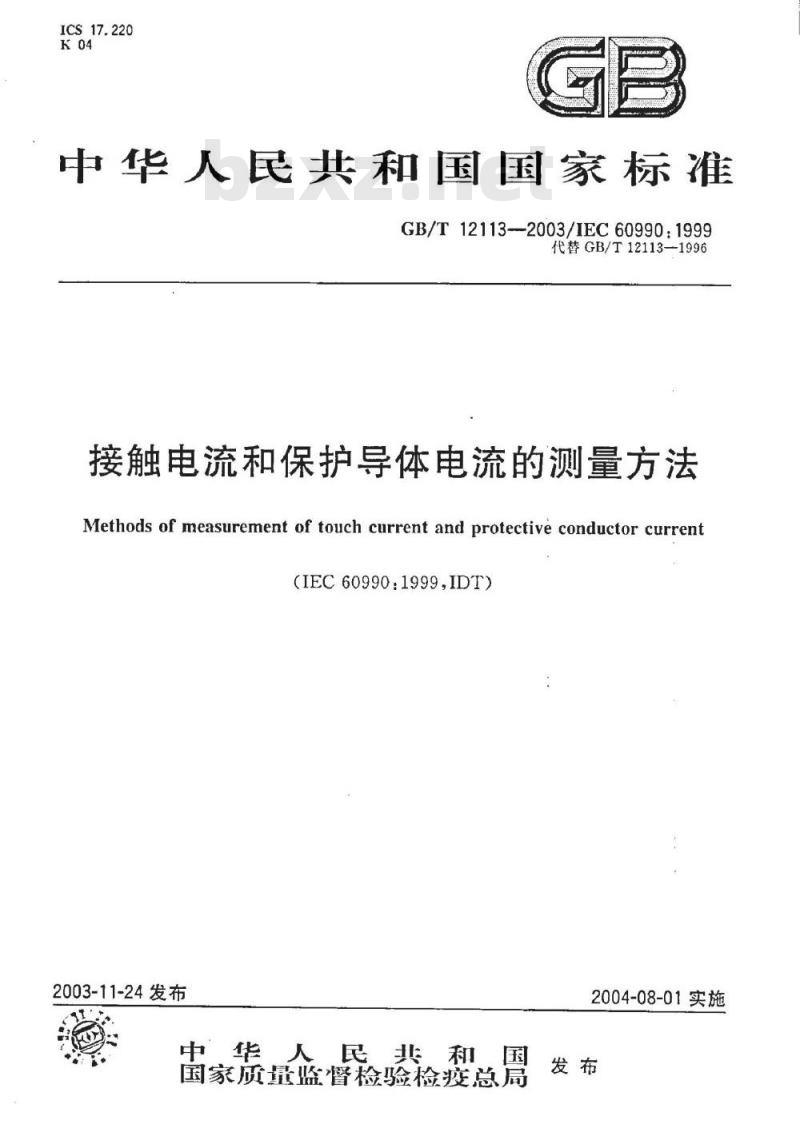

ICS17.220
中华人民共和国国家标准
GB/T12113--2003/IEC60990.1999代替GB/T12113-1996
接触电流和保护导体电流的测量方法Methods of measurement of touch current and protective conductor current（IEC60990.1999,IDT）
2003-11-24发布
中华人民共和国
国家质量监督检验检疫总局
2004-08-01实施

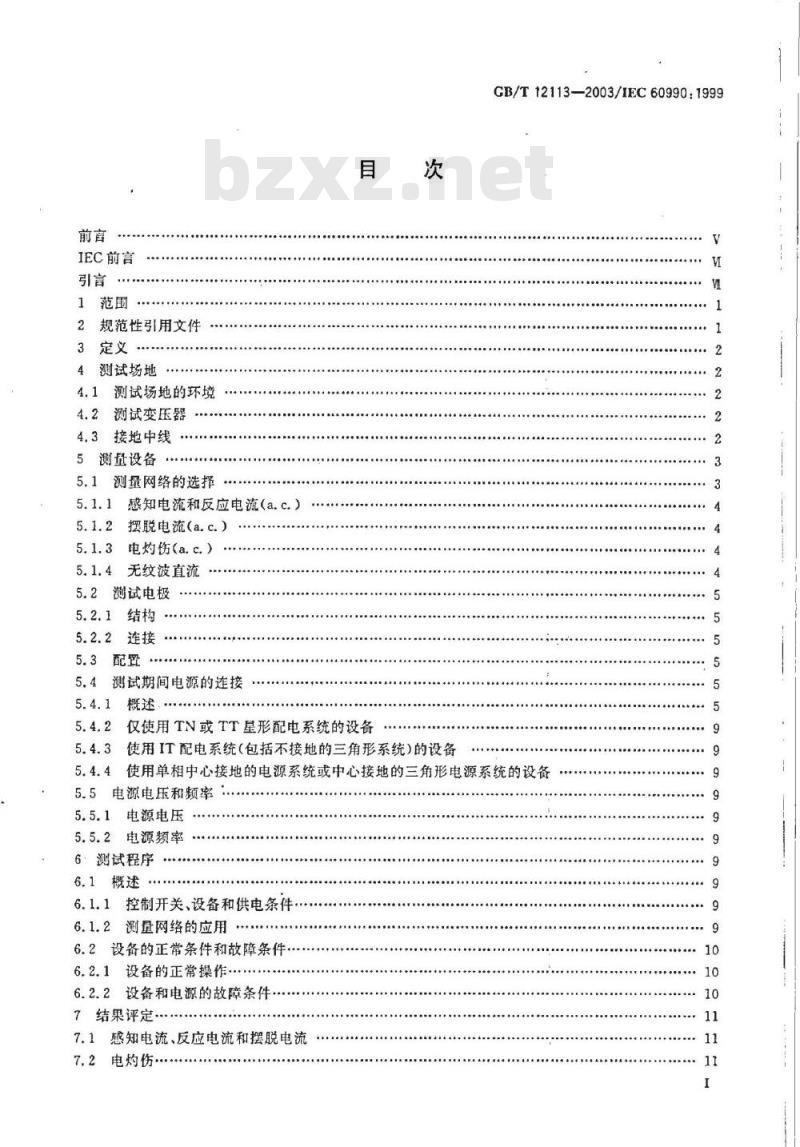

IEC前言
1范围
2规范性引用文件
3定义
4测试场地
4.1测试场地的环境
4.2测试变压器
4.3接地中线
5测量设备
5.1测量网络的选择
感知电流和反应电流（a.c.）
摆脱电流（a.c.）
电灼伤（a.c.）
无纹波直流bzxz.net
测试电极
测试期间电源的连接
仅使用TN或TT星形配电系统的设备次
使用IT配电系统（包括不接地的三角形系统）的设备GB/T12113—2003/1EC60990：1999使用单相中心接地的电源系统或中心接地的三角形电源系统的设备5.5电源电压和频率
电源电压
5.5.2电源频率
6测试程序…
6.1概述
6.1.1控制开关、设备和供电条件6.1.2测量网络的应用
6.2设备的正常条件和故障条件…6.2.1设备的正常操作
6.2.2设备和电源的故障条件。
7结果评定
7.1感知电流、反应电流和摆脱电流7.2电灼伤

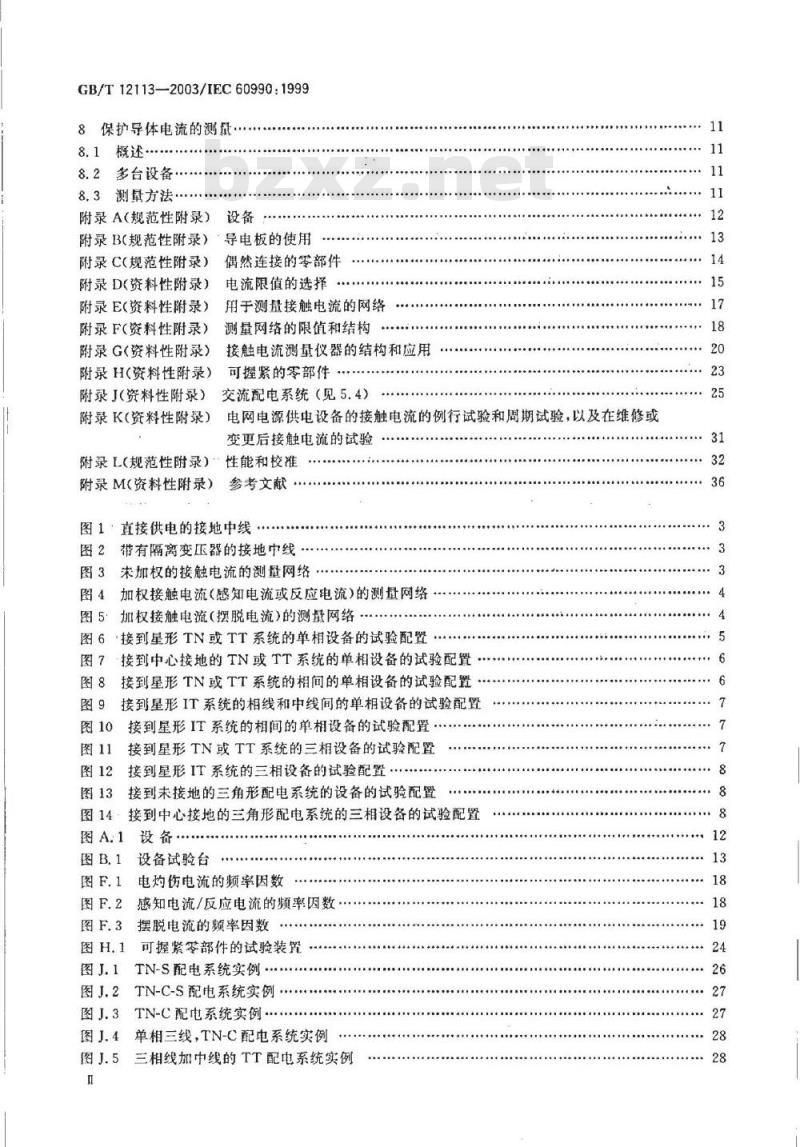

GB/T12113—2003/IEC60990:19998保护导体电流的测量：
8.1概述
8.2多台设备：
8.3测量方法
附录A（规范性附录）
附录B(规范性附录）
附录C（规范性附录）
附录D(资料性附录）
附录E（资料性附录）
附录F（资料性附录）
附录G(资料性附录)
附录H（资料性附录）
附录J（资料性附录）
附录K（资料性附录）
导电板的使用
偶然连接的零部件
电流限值的选择
用于测量接触电流的网络
测量网络的限值和结构
接触电流测量仪器的结构和应用可握紧的零部件
交流配电系统（见5.4）
电网电源供电设备的接触电流的例行试验和周期试验，以及在维修或变更后接触电流的试验
附录L（规范性附录）性能和校准附录M（资料性附录）参考文献
图1直接供电的接地中线
图2带有隔离变压器的接地中线
图3未加权的接触电流的测量网络图4加权接触电流（感知电流或反应电流）的测量网络图5：加权接触电流（摆脱电流）的测量网络图6接到星形TN或TT系统的单相设备的试验配置.图7接到中心接地的TN或TT系统的单相设备的试验配置图8
接到星形TN或TT系统的相间的单相设备的试验配置接到星形IT系统的相线和中线间的单相设备的试验配置图10
接到星形IT系统的相间的单相设备的试验配置接到星形TN或TT系统的三相设备的试验配置接到星形IT系统的三相设备的试验配置…接到末接地的三角形配电系统的设备的试验配置接到中心接地的三角形配电系统的三相设备的试验配置图A.1
图B,1
设备试验台
电灼伤电流的频率因数
感知电流/反应电流的频率因数
摆脱电流的频率因数
可握紧零部件的试验装置
TN-S配电系统实例.
TN-C-S配电系统实例
TN-C配电系统实例.
单相三线，TN-C配电系统实例
三相线加中线的TT配电系统实例11

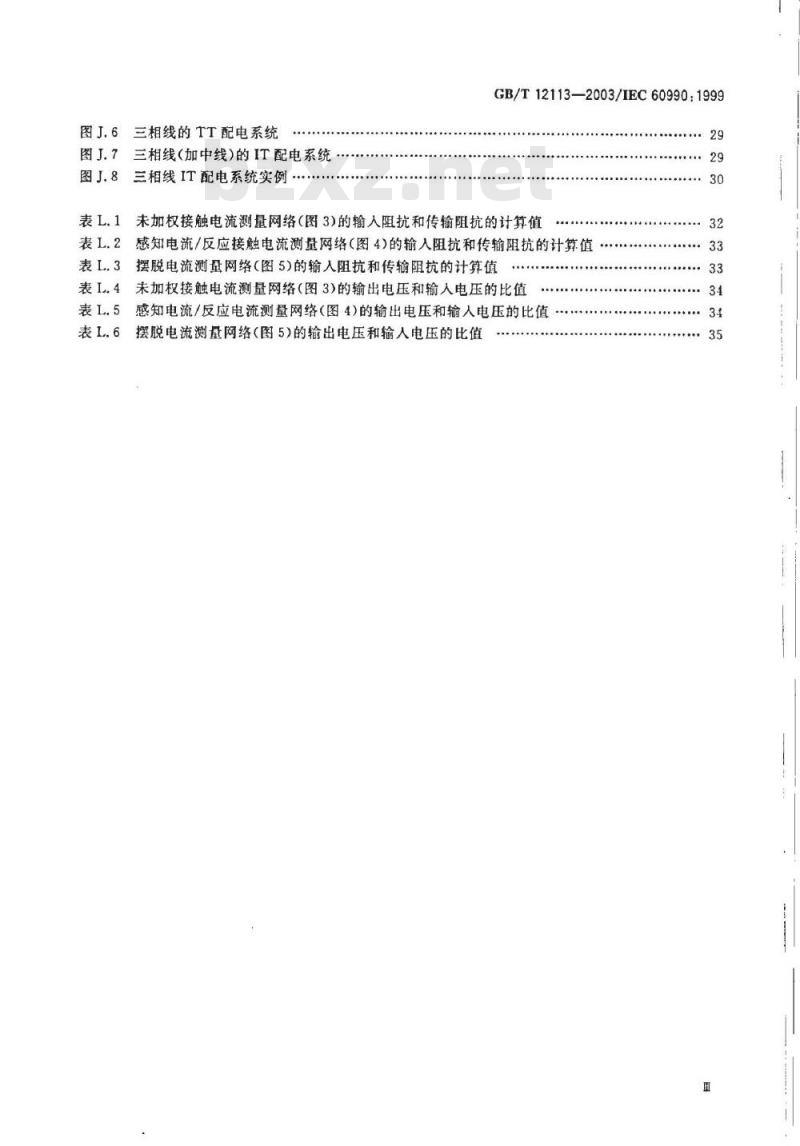

图J.6三相线的TT配电系统
图J.7三相线（加中线）的IT配电系统图J.8
三相线IT配电系统实例.
GB/T12113-—2003/IEC60990：199929
未加权接触电流测量网络（图3)的输入阻抗和传输阻抗的计算值表L.1
感知电流/反应接触电流测量网络（图4）的输入阻抗和传输阻抗的计算值表L.2
摆脱电流测量网络（图5)的输人阻抗和传输阻抗的计算值表L.3
未加权接触电流测量网络（图3）的输出电压和输人电压的比值感知电流/反应电流测量网络（图4)的输出电压和输人电压的比值摆脱电流测量网络（图5）的输出电压和输人电压的比值32

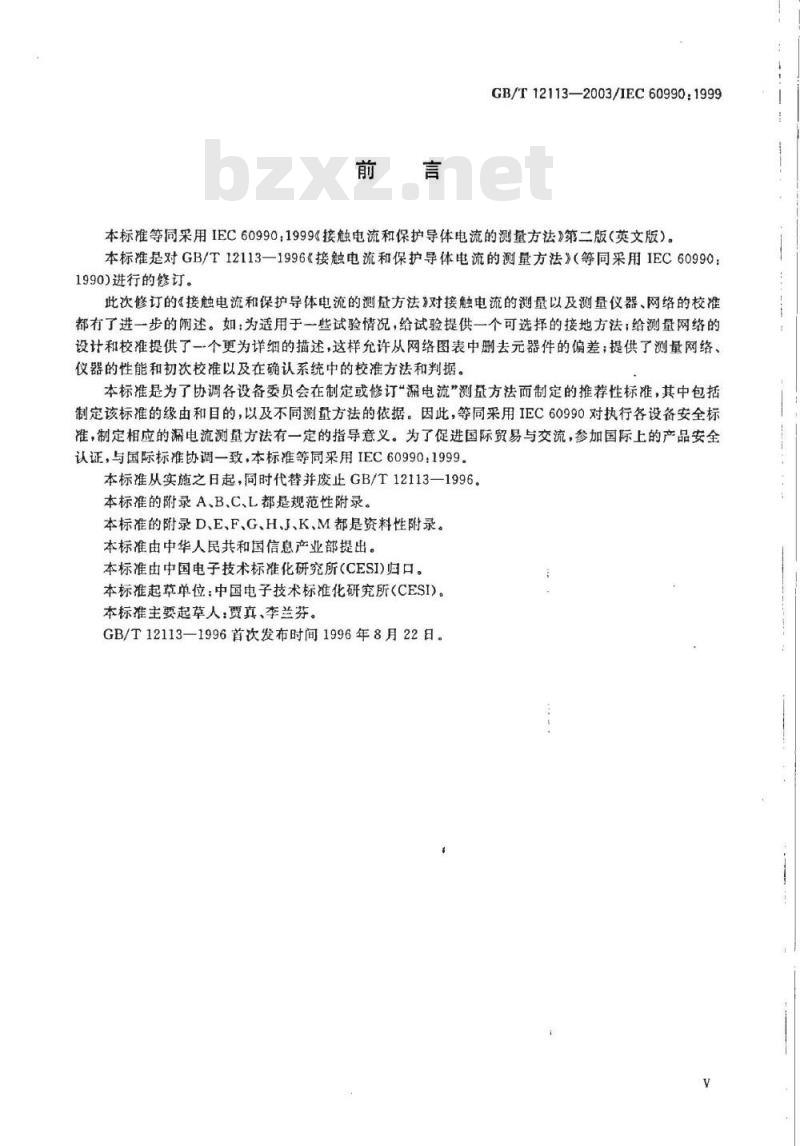

GB/T12113—2003/IEC60990:1999本标准等同采用IEC60990：1999《接触电流和保护导体电流的测量方法》第二版（英文版）。本标准是对GB/T12113一1996《接触电流和保护导体电流的测量方法》（等同采用IEC60990：1990)进行的修订。
此次修订的《接触电流和保护导体电流的测量方法》对接触电流的测量以及测量仪器、网络的校准都有了进一步的闹述。如：为适用于一些试验情况，给试验提供一个可选择的接地方法，给测量网络的设计和校准提供了一个更为详细的描述，这样允许从网络图表中删去元器件的偏差；提供了测量网络、仪器的性能和初次校准以及在确认系统中的校准方法和判据。本标准是为了协调各设备委员会在制定或修订“漏电流”测量方法而制定的推荐性标准，其中包括制定该标准的缘由和目的，以及不同测量方法的依据。因此，等同采用IEC60990对执行各设备安全标准，制定相应的漏电流测量方法有一定的指导意义。为了促进国际贸易与交流，参加国际上的产品安全认证，与国际标准协调一致，本标准等同采用IEC60990，1999。本标准从实施之日起，同时代替并废止GB/T12113—1996。本标准的附录A、B.C、L都是规范性附录。本标准的附录D、E、F、G、H、J、K.M都是资料性附录。本标准由中华人民共和国信息产业部提出。本标准由中国电子技术标准化研究所（CESI)归口。本标准起草单位：中国电子技术标准化研究所（CESI）。本标准主要起草人：贾真、李兰芬。GB/T12113—1996首次发布时间1996年8月22日。GB/T12113—2003/IEC60990:1999IEC前言
1）IEC（国际电工委员会）是由各国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的目的是促进电工电子领域标准化问题的国际合作。为此目的，除其他活动外，IEC发布国际标准。国际标准的制定由技术委员会承扣，对所涉及内容关切的任何IEC国家委员会均可参加标准的制定工作。与IEC有联系的任何国际、政府和非官方组织也参加国际标准的制定。IEC与国际标准化组织（ISO)根据两组织间协商确定的条件保持密切的合作关系。2）IEC在技术问题上的正式决议或协议，是由所有对这些问题特别关切的国家委员会参加的技术委员会制定的，对所涉及的间题尽可能地表达了国际上的一致意见。3）这些决议或协议以标准、技术报告或导则的形式发布，以推荐的形式供国际上使用，并在此意义上，为各国家委员会所认可。
4）为了促进国际上的统一，各IEC国家委员会有责任使其国家和地区标准尽可能采用IEC标准。IEC标准与相应国家或地区标准之间的任何差异应在国家或地区标准中指明。5）IEC不以标志的形式表示认可，对任何声明符合其标准的设备也不承担责任。6)需要引起注意的是本国际标准的部分条款可能属专利。IEC不负责确认这些专利权。国际标准IEC60990由IEC的第74技术委员会（IT设备的安全和能量效应）制定。第二版废止并替代1990年发行的第一版并构成一次技术修订。本标准的正文依据下述文件：
74/518/FDIS
表决的报告
74/535/RVD
本标准投票表决通过的详细资料可查阅上表列出的投票表决报告。附录A,B,C和L构成本标准整体的一部分。附录D,E,F,G，H,J,K和M只用于提供信息。委员会决定这个版本的有效期至2003年9月，在此时，按照委员会的决议，该标准将：·再确认；
·撤销；
·用修订后的版本取代：或
。补充修正案。
GB/T12113—2003/1EC60990:1999电子开关技术被广泛应用于电源系统和设备中，因雨产生了高频谐波电压和高频谐波电流，本标准的制定就起要解决由此而产生的有关问题。本标准是要给设备委员会在制定或修订其标准中测量漏电流的试验规范提供指导，然而“漏电流”这一术语基于下面所述的理由而不再使用。本标准是根据指派给设备委员会的安全主导职责，按如下几个方面来制定的。测量漏电流的方法
这一内容包括了不同类型的设备被称为“滑电流”的各个方面的内容，包括在正常条件和某些故障条件下有关生理效应和安装场合的电流的测量方法。这里所描述的蒲电流的测量方法是在对IEC60479-1和其他出版物，包括对早期测量方法的描述进行了研究而产生的。
从对滑电流效应的研究中得出了以下结论：一就安全而言，主要考虑可能流过人体的有害电流（该电流不一定等于流过保护导体的电流）；发现电流对人体的效应要比早期制定标准时所认为的有几种要考虑的人体效应更为复杂些。对连续波形，为规定限值所依据的最为重要的人体效应有：·感知，
反应；
·摆脱；和
·电约伤。
这四种人体效应中的每一种效应都有一个单独的阅值，其中某些阅值随频率的变化存在很大差异。已经确定有两种类型的电流需要单独的测量方法：接触电流和保护导体电流。接触电流仅在人体或人体模型形成电流通路时才存在。还要注意的是，“漏电流”这一术语已用于表达若干不同的概念，如接触电流、保护导体电流、绝缘特性等，所以在本标准中，不使用“漏电流”这一术语。接触电流的测量
过去，设备标准采用两种传统的技术测量漏电流，无论是测量保护导体中的实际电流，还是采用一个简单的电阻器一电容器网络（代表人体模型），都是把漏电流定义为流过电阻器的电流。本标准采用更有代表性的人体模型，给出上面提到的引起四种人体效应的电流的测量方法。此人体模型是针对最普遍情况下，一般意义上的电击而选择的，考虑到电流通路和接触条件，使用正常条件下几乎完全从手到手，或从手到脚接触的人体模型。对小区域的接触（例如一个手指接触），选用其他的模型可能比较合适。
在四种效应中，感知、反应和摆脱与接触电流的峰值有关，并且随频率的变化而不同。由于测量有效值（r，m，s）最为方便，因此习惯上将电击作为正弦波来处理。峰值测最方法更适合于非正弦波形（接触电流在这里预计有更重要的价值），但也同样适用于正弦波形。对测量感知、反应和摆脱电流所规定的网络是具有题率响应特性的网络，这种加权网络可以对工频下的单一限值进行规定并作为基准。然而，电灼伤与接触电流的有效值有关，而与频率无关。对可能发生的电灼伤的设备（见7.2)，需要分别进行两种单独的测量，即对电击测量电流的峰值，对电灼伤测量电流的有效值。）每一设备委员会应决定哪种生理效应能接受而哪一种不能接受，并由此而规定电流的限值，对某些1)第3章中给出了定义。
GB/T12113—2003/IEC60990：1999特定类型的设备委员会，可以本标准为基础，采用简化的程序。在附录D中提供了依据各个设备委员会早期工作的所讨论的若干限值。保护导体电流的测量
在某些情况下，要求在正常工作条件下测量设备的保护导体电流，包括：选择剩余电流保护装置的情况；-符合GB/T16895.9的471.3.3的情况。保护导体电流通过和设备保护接地导体串联一个内阻可忽略不计的安培表来进行测量。相关文件的参考文献在附录M中给出。GB/T12113—2003是在GB/T12113—1996的使用者提供的意见的基础上制定的。主要变动包括：
为适用于一些试验情况，给试验提供一个可选择的接地方法；一给测量网络的设计和校准提供了一个更为详细的描述，这样允许从网络图表中删去元器件的偏差，
-对一种测量方法中的一个小错误进行了更正（包括附加的计算）；一对生理效应的讨论进行了分类。1范围
GB/T12113—2003/IEC60990,1999接触电流和保护导体电流的测量方法本标准为下述电流规定了测量方法：流过人体的直流电流或者正弦波形或非正弦波形的交流电流；和一流过保护导体的电流。
推荐的接触电流的测量方法是以流经人体的电流可能引起的效应为基础的。在本标准中，对流经测量网络（代表人体阻抗）的电流的测量指的就是接触电流的测量。这些网络对于动物并不一定有效。具体限值的规范和含义不在本标准范围内，IEC60479-1提供了电流通过人体的效应的有关信息，根据该信息就可以确定出电流的限值。本标准适用干IEC60536所定义的各类设备。本标准中的测量方法不考虑在以下情况下使用：持续时间小于1s的接触电流；
-在GB9706.1中规定的患者电流：频率低于15Hz的交流；
一含直流分量的交流，使用将交、直流叠加效应作合成指示的单一网络尚待研究；超过所选择的那些电灼伤限值的电流。本基础安全标准主要是提供给技术委员会在按IEC指南104和ISO/IEC指南51制定标准时使用。本标准不打算提供给制造商或认证机构使用。技术委员会在制定标准时要使用基础安全标准。如果未在相关标准中专门引用或规定，则本基础安全标准的试验方法和试验条件的要求将不适用，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括助误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T11918-2001工业用插头插座和耦合器第1部分：通用要求（idtIEC60309-1：1999）GB/T12501.2--1997电工电子设备按电击防扩分类第2部分：对电击防护要求的导则（idtIEC60536-2:1992)
GB/T16895.9一2000建筑物电气装置第7部分：特殊装置或场所的要求第707节：数据处理设备用电气装置的接地要求（idtIEC60364-7-707：1984）IEC60050（195）国际电工技术词汇表（IEV）—第195部分：接地与防电击IEC60050（604）国际电工技术词汇表（IEV）—第604部分：发电，输电和配电——运行IEC60364-4-41：1992建筑物的电气装置一电击防护
IEC60479-1:1994电流通过人体的效应和牲畜的效应一—第1部分：通用部分IEC60536：1976电工电子设备按电击防护分类IEC61140：1997电击防护一装置和设备的通用要求ISO/IEC指南51：1990标准中含安全特性的导则IEC指南104:1997起草安全标准的导则和担负安全主导职责及安全群组职责委员会的任务GB/T12113--2003/IEC60990:19993定义
本标准采用下列定义。
接触电流touchcurrent
当人体或动物接触一个或多个装置的或设备的可触及零部件时，流过他们身体的电流。［[见IEV195-05-21]
保护导体电流protectiveconductorcurrent流过保护导体的电流。
设备equipment
按照相关设备标准中的定义，如果在相关设备标准中未给出定义，则见附录A。3.4
可握紧的零部件grippablepart
指设备中的这样一种零部件，当它流出的电流通过人手时，引起肌肉收缩而握紧该零部件而不能摆脱。预定要用整个手来握紧的零部件就认为是可握紧的零部件而无需再作进一步验证（见附录H)。3.5
电灼伤electricburn
由于电流流过或穿过人体表皮面引起的皮肤或器官的灼伤。（见IEV604-04-18）4测试场地
4.1测试场地的环境
测试场地的环境要求应按照相应的设备标准中的规定。如果规定的电流限值小于70uA有效值或100μA峰值，或者设备具有可能被高频信号激励的较大的屏蔽层时，产品委员会应见附录B。4.2测试变压器
隔离测试变压器的使用是可选择的。为了最大程度的安全，应该使用隔离测试变压器（见图2中T2，图6～图14中T），并且受试设备（EUT)的电源保护接地端子接地。变压器的任何容性漏电流都必须考虑在内。作为EUT接地的一种替换，测试变压器的次级和EUT需要保持浮地，在这种情况下，不露考虑测试变压器的容性漏电流。如果不使用变压器T，这样受试设备本身可能会带危险电压，因此EUT应安装在绝缘台架上，并采用适当的安全保护措施。
4.3接地中线
预定连接到TT或TN配电系统中的设备应在中线与地之间电位差最小的情况下来进行测试。注：在附录中给出了各种配电系统的介绍。EUT用的保护导体和接地中线之间的电位差应小于1%线电压（见图1中的实例）。按4.2配置的变压器可以达到此项要求。另外，如果电压差为1%或更高，下述方法的实例在一些情况下可避免由于此电压带来的测量误差：
将测量仪器的B端电极连接到EUT的中性端子上而不是电源的保护接地导体（见6.1.2)上；一将EUT的接地端子连接到电源的中线上而不是保护接地导体上。2
5测量设备
5.1测盘网络的选择
建筑物电气
装置变压器
线电压
GB/T12113—2003/IEC60990：1999EUT
小于1%线电压
设备与电源的连接点
图1直接供电的接地中线
隔离试变压器
建筑物电气
装置变压器
线电压
设备与电源的连接点
图2带有隔离变压器的接地中线
测量应采用图3、图4和图5的某网络进行。注：对这三个网络的进一步解释参见附录E、附录F和附录G。A
测低端子
末加权接触电流
告（有效值）
Rs15000;RB.5000+Cs:0.22μF.
图3未加权的接触电流的测量网络EUT
小于1%线电压
GB/T12113-2003/IEC60990：1999量子
Rs:1500n
Ri.100000
Rz+500Q
Cs t0.22 μF.
C.0.022 μF,
加权接触电流
（感知电流/反应电流）
sg（峰值）
图4加权接触电流（感知电流或反应电流）的测盘网络加权接触电流
（摆脱电流）
湛鼠端子
R3±200000n
C2.0.0052μF
Rz500t
Cs.0.22μF,C.0.0091μF,
R2t100000.
（峰值）
注：在特定条件下（见5.1.2)使用这个网络。图5加权接触电流（摆脱电流）的测量网络感知电流和反应电流(a.c.）
应使用图4的网络。
5.1.2摆脱电流(a.c.）
当仅考虑到人体丧失摆脱能力的情况，例如当满足如下三个条件时，应使用图5的网络存在的电流是交流，并且产品标准中的限值是大于2.0mA有效值或2.8mA峰值；设备有一个可握紧的零部件；
可以预料到当电流通过手和胳膊时很难从可握紧的零部件上摆脱（详细说明参见第E.3章和附录H)。
其他的情况应使用图4的网络。
5.1.3电灼伤（a.c.）
使用图3中未加权接触电流网络。5.1.4无纹波直流
可采用三个网络中的任何一个网络，除设备标准中另有规定，无纹波直流是指其纹波峰一峰值小于10%。
