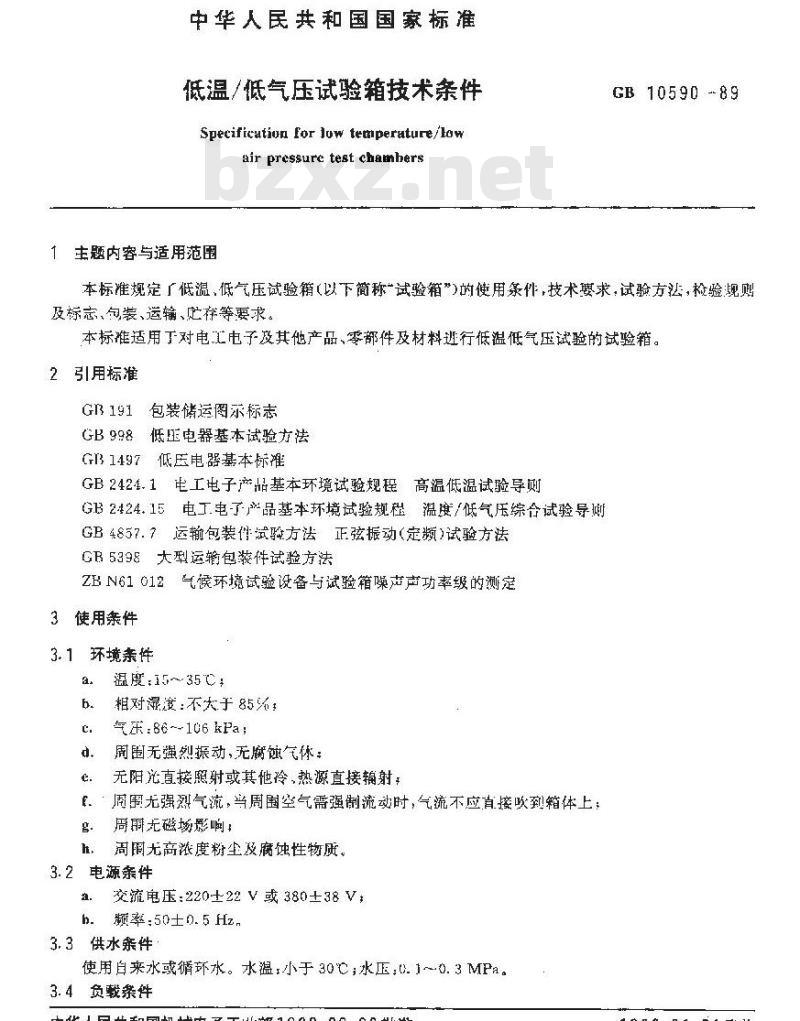

中华人民共和国国家标准
低温/低气压试验箱技术条件
Specificatiun for Juw temperature/loyair pressure test chamhers
1主题内容与适用范压
GB 10590 --89
本标准规定厂低温，低气压试验箱（以下简称试验箱”）的使用条件，技术婆求，试验方法，检验规购及标志、包装、运输、忙存等要求。本标雅适用下对电工电子及其他产品，零部件及材料班行低温低气压试验的试验箱，2引用标准
GB191包装储运图示标志
GB998低压电器基本试验方法
GB 1497低压电器基本标准
GB2424.1电工电子产品基本环境试验规程高温低温试验导则GB2424.15电工电了产品基本环境试验规程温度/低气压综仓试验导GB4857.？运输包装件或验方法正弦振动（定频）试验方法GB5398大型运输包装件试验方法ZBN61012气候环境试验设备与试验箱噪声声功率级的测定3使用条件
3.1环境亲件此内容来自标准下载网
温度：15~35C
相对混度：不大于85%
气乐.86--106 kPa;
周围无强刻振动，无腐气你：
无阳光直接照射或其他冷，热源直接射、“围围无强裂气流，普周围空气需强制动时，气流不应直接吹到箱体上；g.
周无磁场影响：
周无高浓度粉尘及腐蚀性物质
3.2电源条件
a.交流电压：220±22V或380±38V，b.频率.50±0.5Hz,
3.3供水案件
使用自来水或循环水。水温小于30℃；水压：.1~0.3MPa。3.4负载条件
中华人民共和国机械电子工业部1989-02-28批准1990-01-01实施
GB10590—89

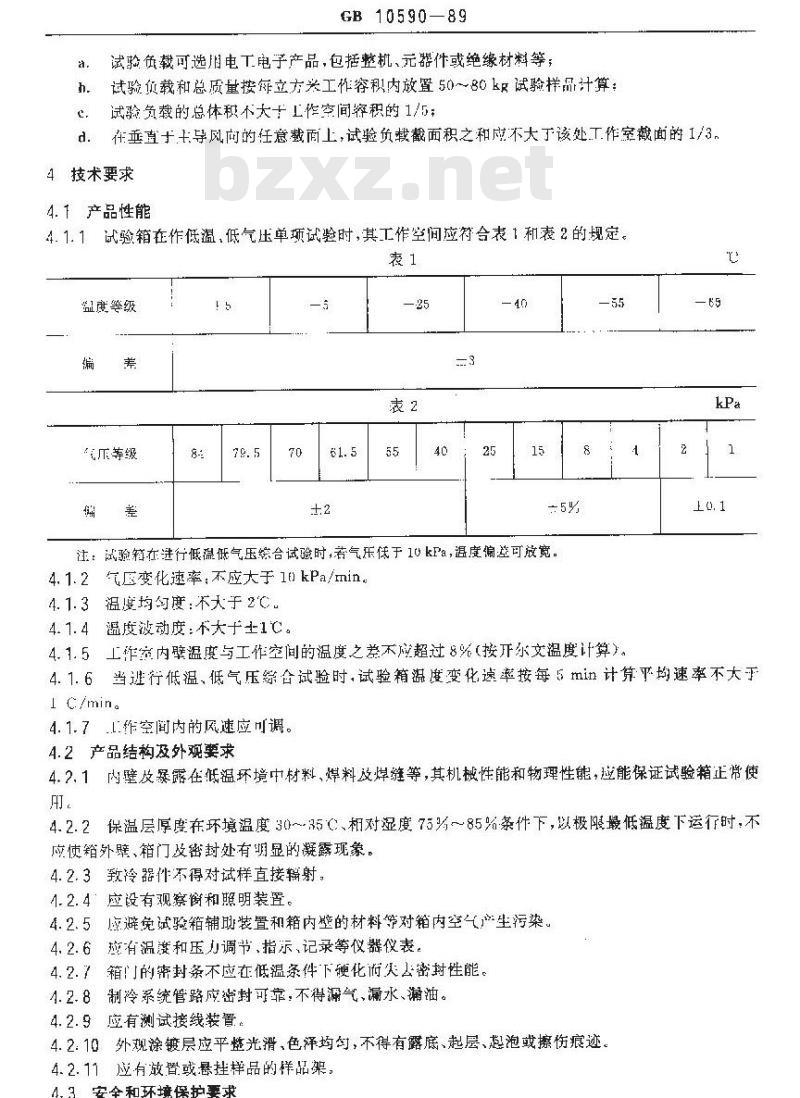

试验负载可选用电工电子产品，包括整机、元器件或绝缘材料等；试验负载和总质量按接每立方米工作容积内放置50~80kB试验样品计算：h.
试验负载的总体积不大十工作间猝积的15：e.
在垂直于士导风向的任意载面上，试验负载截面积之和应不大于该处工作室截面的1/3，d.
4技术要求
4.1产品性能
试验箱在作低温，低气压单项试验时，其工作空间应符合表1和表2的规定。4.1.1
温度等级
汽压等级
注：试验箱在进行低蕴低气压综合试验时，若气乐低于10kPa，温度偏整可放宽。4.1.2气变化速率，不应大于16kPa/min温度均匀度：不大于2℃
温度波动度：不大于土1℃。
4.1.5工作家内壁温度与工作空间的温度之差不应超过8%（按开尔文温度计算）。4
当进行低温，低气压综合试验时，试验箱温度变化速率按每5min计筑平均速率不大4. 1. 6
I C/min。
4.1.7L作空间内的风速应可调。4.2产品结构及外观要求
4.2.1内壁及暴露在低温环境中材料、焊料及焊缝等，其机械性能和物理性能，应能保证试验箱正常使用
4.2.2保温层厚度在环境温度30~35C、相对湿度75%～85%条件下，以极限最低温度下运行时，不应使箱外壁、箱门及密封处有明显的凝露现象。4.2.3致冷器件不得对试样直接辑射，1.2.4应设有观察窗和照明装置。4.2.5应避免试验箱辅助装置和箱内整的材料等对箱内空气产生污染。4.2.6，应有温和压力调节，指乐，记录等仪器仪表，4.2.？箱门的案封条不应在低温条件下硬化荷失么密封性能。4.2.8制冷系统管路应密封可靠，不得漏气、漏水、漏油。4.2.9应有测试接线装置。
4.2：10外观涂镀层应平燃光滑、色泽均勾，不得有露底、起层、起泡或擦伤痕迹，4.2.11应有放置或悬挂样品的样品架。4.3安全和环境保护要求
GB10590 --89

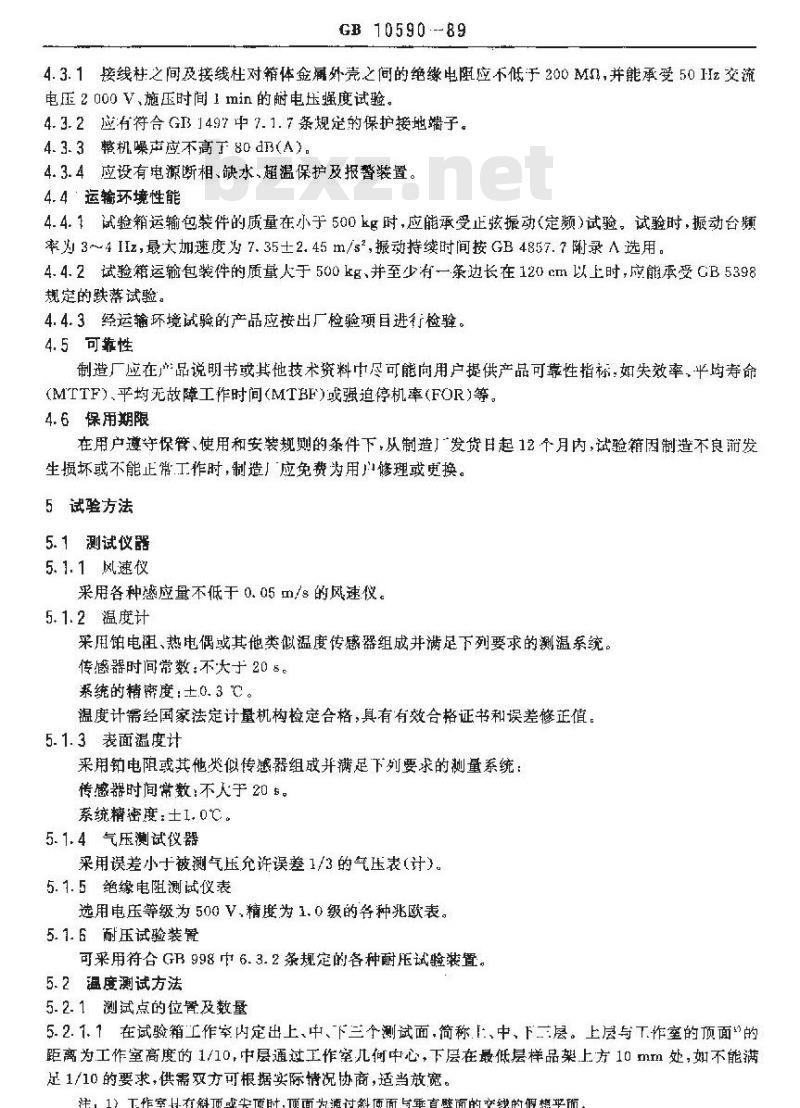

4.3.1接线柱之间及接线柱对箱体金外壳之间的绝缘电阻应不低于200M4，并能承受50Hz交流电压2000V、施压时间1min的谢电压强度试验4. 3.2应有符合GB 1497中 7.1.7条规定的保护接地端子。4.3.3整机噪声应不高下80dB(A2。4.3.4应设有电源断相、缺水、超温保护及报警装置。4.4运输环境性能
4.4.1试验箱运输包装件的质量在小于500kg时，应能承受止孩振动（定频）试验。试验时，振动台频率为3~4IIz，最大加速度为7.35土2.45m/s2振动持续时间按GB4857.7附录A选用。4.4.2试验箱运输包装件的质量人于500kg、并至少有一条边长在120cm以上时，应能承受GB5398规定的跌落试验。
4.4.3经运输环境试验的产品应按出厂检验项目进行检验。4.5可靠性
制造厂应在*品说明书或其他技术资料中尽可能向用户提供产品可靠性指标，如失效率，半均寿命(MTTF）平均无故障工作时间在用户遵守保管、使用和安装规的条件下，从制造厂发货日起12个月内，试验箱因制造不良前发生损坏或不能正常工作时，制造！应免费为用户修理或更换。5试验方法
5. 1测试仪器
5.1.1风速仪
采用各种感应量不低于0.05m/s的风速仪。5.1.2温度计
采用铂电阻、热电偶或其他类似温度传感器组成并满足下列要求的测温系统。传感器时间常数：不大于205。
系统的精密度：土0.3℃。
温度计需经国家法定计量机构检定合格，具有有效合格证书和误差修正值。5.1.3表面温度计
来用钻电阻或其他奖似传感器组成并满足下列要求的测量系统：传感器时间常数：不人于20。
系统精密度：士.0℃。
5.1.4气压测试仪器
采用误差小于被测气压允许误差1/3的气压表（计）5.1.5绝缘电阻测试仪表
选用电压等级为500 V,精度为 1.0级的各种兆欧表。5.1. 6耐压试验装置
可采用符合 GB 998 巾 6. 3. 2 条规定的各种耐压试验装置。5.2温度测试方法
5.2.1测试点的位置及数量
5.2.1.1在试验箱工作率内定出上，中、下三个测试面，简称.1：、中、下二层。上层与T作室的顶面\的距离为工作室高度的1/10，中层通过工作室儿何中心，下层在最低层样品架上方10mm处，如不能满足1/10的要求，供需双方可根据实际情况协商，适当放宽。注，1）下作室其有斜顶或尖项时，顶面为通过斜项面与垂直壁面的交线的假想平面GB10590—89

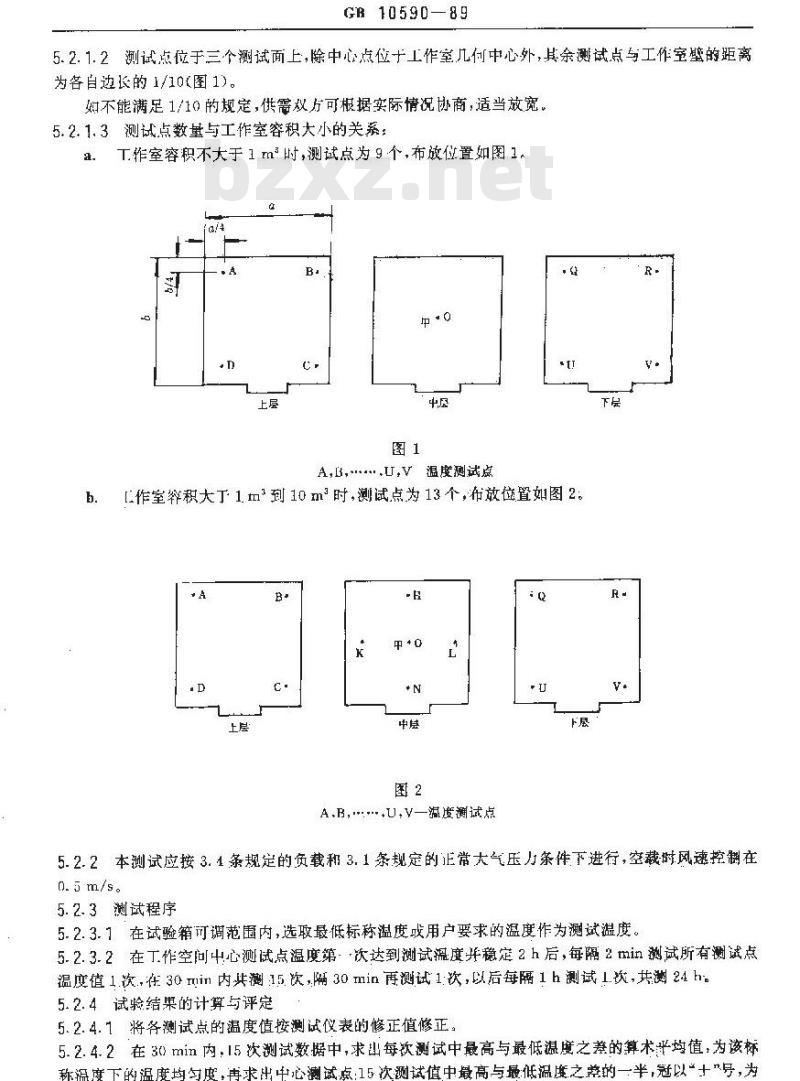

5.2.1.2测试点位于三个测试面上，除中心点位十工作室几何中心外，其余测试点与工作室整的距离为各自边长的1/10图1)。
如不能满足1/10的规定，供需双方可根据实际情况协商，适当放宽，5.2.1.3测试点数量与工作室容积大小的关系：、工作室容积不大于1m时，测试点为9个，布放位置如图1。0.4
中·o
A,L,....,U,V温度测试点
[作室释积大丁1m2到10m2时，测试点为13个，布放位置如图2A
A.B,UV—滋度测试点
5.2.2本测试应按3.1条规定的负载和3.1条规定的正常大气压力条件下进行，空载裁时风速控制在0.5m/s。
5.2.3测试程序
5.2.3.7在试验箱可调范围内，选取最低标称温度或用户要求的温度作为测试温度。5.2.3.2在工作空问中心测试点温度第次达到测试温度并稳定2h后，每隔2min测试所有测试点温度值 1.次,在 30 min内其测 15.饮,隔 30 min再测试1. 次，以后每隔1 h测试1次，共测 24 h。5.2.4、试验结果的计算与评定
5.2.4.7将各测试点的温度值按测试仪表的修正值修正。5.2.4.2在30min内，15次测试数据中，求出每次测试中最高与最低温魔之差的算术出均值，为该标称温度下的温度均匀度，再求出中心測试点：15次测试值中最高与最低温谁之案的一半，冠以“十“号，为该标称温度下的波动度。
GH10590-89

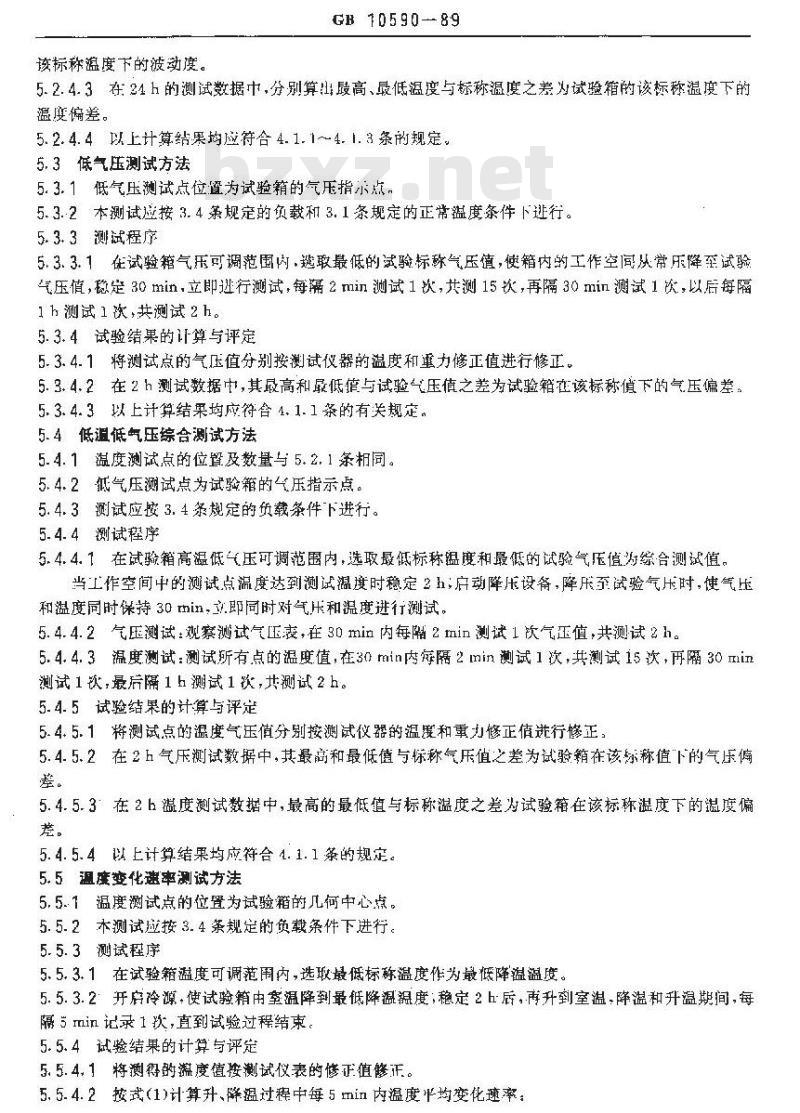

5.2.4.3在24h的测试数据中,分别算湛殿高、最低温度与标称温度之差为试验箱的该标称温度下的温度偏差。
5.2.4.4以上计算结果均应符合4.1.1~4.1.3条的规定。5.3低气压测试方法
5.3.1低气压测试点位置为试验箱的气压指示点，5.3.2本测试应按3.4条规定的负教和3.1条规定的正常温度条件下进行。5. 3.3测试程序
5.3.3.1在试验箱气压可调范围内·选取最低的试验标称气压值，使箱内的工作空闻间从常乐降至试验气压值,稳 30 min,立即逊行测试,每 2 min 测试1次,并测 15饮再隔 30 min测试 1饮，以后每隔1h测试1次，共测试2h。
5.3.4试验结巢的计算与评定
5.3.4.1将测试点的气压值分别按测试仪器的温度和重力修正值进行修正。5. 3.4.2在2 h测试数据中,其最高和最低循与试验气压值之差为试验箱在该标称值下的气压偏差。5.3.4.3以上计算结果均应符合4.1.1条的有关规定。5.4低温低气压综合测试方法
5.4.1温度测试点的位暨及数量与5.2.1条相同。5.4.2低气压测试点为试验籍的气压指示点。5.4.3测试应按3.4条规定的负载条件下进行。5.4.4测试程序
5.4.4.1在试验箱高温低气压可调范围内，选取最低标称温度和最低的试验气压值为综合测试值。当工作空间中的测试点温度达到测试温度时稳定2h，启动降压设备，降压至试验气压时，使气压和溢度同时保持30min，立即同时对气压和温度进行测试。5. 4. 4. 2气压测试:观察测试气压表,在 30 mi 内每 2 nin 测试 1 次气压值,共测试 2 h。5.4.4. 3温度测试：测试所有点的温度值在30 min内隔2 min测试1次,共测试15次，再隔30 min测试1次，最后隔1h测试1次，共测试2h。5.4.5试验结果的计算与评定
5.4.5.1将测试点的温度气压值分别按测试仪器的温度和重力修正值进行修正，5.4.5.2在2 气压测试数据中,其最尚和最低值与标称气压值之差为试验在该标称值下的气压差。
5. 4.5. 3°在 2 h温度测试数据中,最高的最低值与标称温度之差为试验箱在该标称渊度下的温度偏。
5.4.5.4以 上计算结果均应符合 4. 1.1 条的规定。5.5温度变化遥率测试方法
5.5.1温度测试点的位置为试验箱的几何中心点。5.5.2本测试应按3.4条规定的负载条件下进行。5.5. 3测试程序
5.5.3.1在试验箱溢度可调范围内,选取最低标称温度作为最低降温温度。5.5.3.2开启冷源·使试验箱由室温降到最低降温温度稳定2h后，再升到室温，降温和升温期间，每隔 5 min记录 1次，直到试验过程结束。5. 5. 4试验结果的计算与评定
5.5.4,1将测得的激度值按测试仪表的修正值修正。5. 5.4. 2按式(1)计算升、降温过程中每 5 rmin 内温度均变化速率：GB 10590—89
式中：议一温度的半均变化速率，C/min#AT一一每5 min 的温度变化值。其结果应符台 4. 1.6条规定。
5.6气压变化速率测试方法
5.6.1低气压测试点为试验箱的气压指示点。5.6.2本测试应按3.4条规定的负载条件进行。5.6.3测试程序
（1）
在试验箱气压可谢范围内选取最低的试验气压值，当箱内工作空间并始降压时，记录常压降到试验气压的时间；然后义机，开启放气阀，当箱内工作空间开始升压时，记录从试验气压升到常压的时间。5.6.4试验结果的算和评定
按式(2)和式(3)分别计算出升、降压的平均变化速率：V e -
武中：Va.降压乎均变化速率,kPa/minVt
升压平均爱化速率，kPa/min
p——常压值,kPa；
—成验气压值，kPa;
te降压吋间，min；
一升压时间,min,
其结果应符含 4.1.2 条的规定,5.7工作座内壁与工作案空间退差测试方法5.7.1本测试在空载条件下进行。5.7.2测试点布放位置及数量
5.7.2.1在试验箱工作空间儿价中心布放一个温度传感器，在工作室入面内壁儿何中心各布放--个表面温衰传感器,月O,A、B,C,D,E和F表示,5.7.2.2上作室内壁中心有引线孔或其他装置时,测试点与孔壁或其他装置的距离应不小于10心mm。5.7.3测试程序
5.7.3.1在试验温度可调范国内·以最高标称温度为测试温度。5.7.3.2在工作空间几何中心点的温度第-次达到测试温度并稳定2h后，每隔2mi1测试所有测试点的温度值12次，共测5次。
5. 7.4试验结果的计算与评定
5.7.4.1将各测试点的温度值接测试仪表的修正值修止，5.7.4.2分别让算各测试点温的算术均值。5.7.4.3将工作室内壁与工作窖间中心点的溢度代人式（4)：GB 10590—89
1×100%
273+T。
式中：T.工作室内壁与工作室热力学温度之差的百分比：T一工作室内壁测试点的溢度，℃T一工作宽间儿何中心测试点的温度，℃，其结果应符合4.1.5条的规定。
5.8制冷系统密封性能检查评定方法4
用卤素灯或肥皂水检查制冷系统管道接头的密封状况，如无泄漏迹象，则符合4.2.8条的规定。5. 9保温性能检查及评定方法
5. 9.1本检香在5.2条的测试结束时进行。5.9.2用肉眼观察试验箱外壁、箱门密封处的疑露情况，如无明显的露珠或水膜，即符合4.2.2条的规定。
5.10风速测试方法
5.10.1测试点数量及布放位置与5.2.1条相同5.10.2本测试在空载和室温条件下进行，5.10.3.测试程序
5.10.3.1将棉级线或其他轻飘物体悬挂在测试点位置，关闭箱门后开启风机，找出测或点处的主导风间。
5.10.3.2将风速仪探头置丁测试点，在关闭箱门后测出主导风向的风速值。5.10.4试验结果的计算与评定
5.10.4.1将测得的风速值按风速仪的修正值修正。5.10.4.2计算所有测试点风速的平均值。5.11绝缘电阻测量及耐压试验方法5.11.1本测试在冷态下进行
5.11.2绝缘电阻测量和耐压试验耐压部位：测试接线柱之间和接线柱与箱壳之间a.
低压电路接线端子之间和接线端子与外壳之间。b.
5.11.3当被试低压电器中装有诸如电动机、仪表及半导体器件时，如有必要，可在试验前予以据除。5.11.4耐压试验应从小于1/2试验电压开始，以约5s时间遂步升至规定值，然后持续1min，施压结束后应避免突然失压。
5.11.5：试验结果的评定
5.11.5.1绝缘电阻测量结果应符合4.3.1条的规定。5.11.5.2耐压试验结果的评定参考GR998的6.3.5条及其附录E。5.12噪声测试方法
试验箱整机噪声的测试方法见2BN61012,结果应符合4.3.3条的规定。5.13安全保护装置的性能试验方法5.13.1本试验在满载条件下进行。5.13.2试程序
5.13.2.1从4.1.1条的温度等级中任选3个漏度等级作为试验温度5.13.2.2在降温过程中，将报和保护温度顺次设定在安全和保护装置上，当丁作空间几何中心点的温度到达设定的温度时，报警装置应发出信号。安全保护装督应立即切断电源。5.13.3试验果的评定
GB1059089
在试验过程中，如报警及保护装置每次均动作，即符合4、3.4条的规定。5.14箱门密封性能检查及评定方法5.14.1本检查在5.2～5.13条规定的试验开始前及全部结束后检查-次。5.14.2将厚0.1mm、宽50mm长200mm的纸条垂直地放在门框任一部位，关闭箱门后用手轻拉纸条，如纸条不能由滑动，则符合第4.2.7条的规定。5.15外观涂镀层质量检查及评定方法5.15.1本检查在5.2-~5.14条的试验开始前及个部结束后各检查1次。5.15.2用肉限观察外观涂镀层，结果应符合4.2.10条要求。5.16运输环境试验方法
5.16.1本试验在5.25.15条的试验项日全部符合要求后进行。5.16.2对小于500kg的运输包装件，其正弦振动（定频）试验方法见GB4857.7。5.16.3对不小于500kg的运輪包装件，其跌落试验方法见GB5398。5.16.4运输试验后，检查包装箱外观有无变形或损坏，拆除包装箱后，检套试验箱外观有无损伤、紧固件有无松脱现象。
5.16.5在确信试验箱外观完好，紧固件无松脱现象后，按出检验项检验，结果应符合出厂检验要求，即符合4.4条的规定。
6检验规则
6.1试验箱检验分型式检验和出厂检验两类。6.2型式检验
6.2.1有下列情祝之一时，证进行型式格验：a.新产品试制定型鉴定：
b。老产品转厂生产时；
正式生产的产品在结构、材料、工艺有较大改革，可能影响产品性能时，c
。品停产一年以上再生产时，
E。产品批量生产时，二年至少一次的定期抽检。6.2.2轴择及评定规则
6.2.2.1成批生产的试验箱，批长在20台以上时，抽检2台，不足20台时.检1台。6.2.2.2抽检样品的型式试验项国应全部合格，否则，对不合格项【加倍抽检。第二次抽检合格时仪将第一次抽检不合格项目返修，检验合格后允许出厂，如第一次抽检样品中仍有一台不合格时，则认为该批产品不合格。如第二次抽检样品全部合格，则认为该批产品合格。6.3出厂检验
6.3.1出厂检验出制造\质量检验部门负责：6.3.2本检验在空载条件下进行。6.3.3检验项国及检验方法
6.3.3.1检验项目及检验方法见表3。6.3.3.2试验箱除温度均勾度及容差采用抽样检验外，应逐台进行出厂检验，检验项目均应合格。6.3.4抽样及评定规则
6.3.4.1度均匀度及穿差的出」拍检量按产品次批量的10%计算，但不得少于2台。6.3.4.2检验项日应全部合格.有1台不合格，应加倍捕检；第2次抽检合格时，仪将第1次抽检不合格，产品返修，检验合格后允许出厂；如第2次抽检仍有1台不合格，则应对该批产品逐台检验。溢度偏差
综合测试为度偏差
温度均勾度
温度波动度
吃压偏差
综合测试气压偏差
气压变化速题
振度变化速率
工作室内瞻温虚与
工作空间温度之筹
检验项目
外观涂键层质量检查
安全要求
运输坏境试验
绝缘电阻、耐压试验
保凝性能
翻冷系统密封性能
箱门密封性
GB10590--89
技术要求
章、条号
连：要求检验项目用“\表示，无“（)\裁示不要求检验。6.3.5温度均勾度，波动度及温度容差检验.按5.2.1条的规定，布放温度传感器：測试方法
章、条号
检验类别
判式检验
出厂检验
b.开启试验箱降溢，当中心测试点的温度第 1 次到达规定测试温度后稳定 2 h,接着在 30 min内，每隔2 min测试所有测试点的温度值1，共测15次。按式(5)和式(6)分别计算每饮测得的最高温度、最低温度及中心测试点温度的算术平的值利c.
标准编差：
武中：T…一温度平均值，C，
T一-第i次测试值，C
n-测试次数：
——标准偏差，℃。
按测试仪表修正值修正平均值
GB 10590--89
如有可疑数据按附录A的方法剔除，按式(7)和式(8)估算温度均匀度及波动度：f.
AT = T - T + 0. 55( - 6)
ATb =± 2. 140.
式中：T——激度均度，
T-—乎均最高温度，C；
T平均最低温度，
—平均最高温度的标准偏差，℃；。.-平均最低温度的标准偏差，;AT\---温度波动度，C：
。。-----中心测试点的温度的标准偏差，C。按式(9)和式(10)估算温度偏差：g.
Th T -1- 3. 00.
T, - T + 3.00.
张中：T-标称温度，℃。
h，根据中心测试点的温度值调整或修正试验箱指示仪表，使其指示值与中心测试点温度值致。以.七计算结果应符合4.1.1、4.1.4～4.1.5条的规定。7
仲裁试验
当供需双方对产品质量问题有争议时，按型式检验方法进行检验和评定。8标志，包装、贮存
8.1标志
试验箱的铭牌应固定在醒目的位留，字迹应清晰、耐久。8. 1. 11
8.1.2铭牌内容应包括：
产品型号、名称，
温度范围、电压频率及总功率，产品序号，制造日期：
制造广名称。
8.2包装
GB10590—89
8.2.1试验箱包装运输性文字及标志应符合GB191的规定。8.2.2包装箱应牢固可靠，能经受5.16条规定的运输试验的考验。8.2.3包装箱应防雨.班潮气聚集。8.2.4试验箱的附件、备品备件和专带工具应单独包装,牢靠地固定在包装箱内。8.2.5试验箱的技术文件如装箱清单，产品使用说明书、产品合格证等应密封防溉，固定在包装箱内明显的地方。
8.3购存
8.3.1试验箱应存在通风良好、无腐蚀性气体及化学药品的库房内。8.3.2些存期长达一年以上的试验箱，应按式检验，抽样规厕抽样，按出厂检验项目检验，合格后方能出广。
GB10590—89
附录A
可疑数据判别方法
（补充件）
对一组测试数据的某个极大或极小值有坏疑时，应利用专业知识找出原因。在末判明它是否合理前，既不要轻易保留，也不要随意剔除，可用下述方法判别、决定取舍。A1利用式（5)和式(6)算出该组数据的平均值及标准偏差。A2求格拉布斯准则判别值：
对本标准,取a=0.01
刚当=15 时,(a,n)=2. 7;
n=14附,(α=n)=2.66/
n=13时,a(,n)=2.61。
A3当IT,一T>αn)时，剔除该T:值，并重新按式(5)、式(6)计算保留数据的平均值及标称偏差附加说明：
本标由广州电器科学研究所归口并负赞起草。本标谁主要起草人张琳珍。
