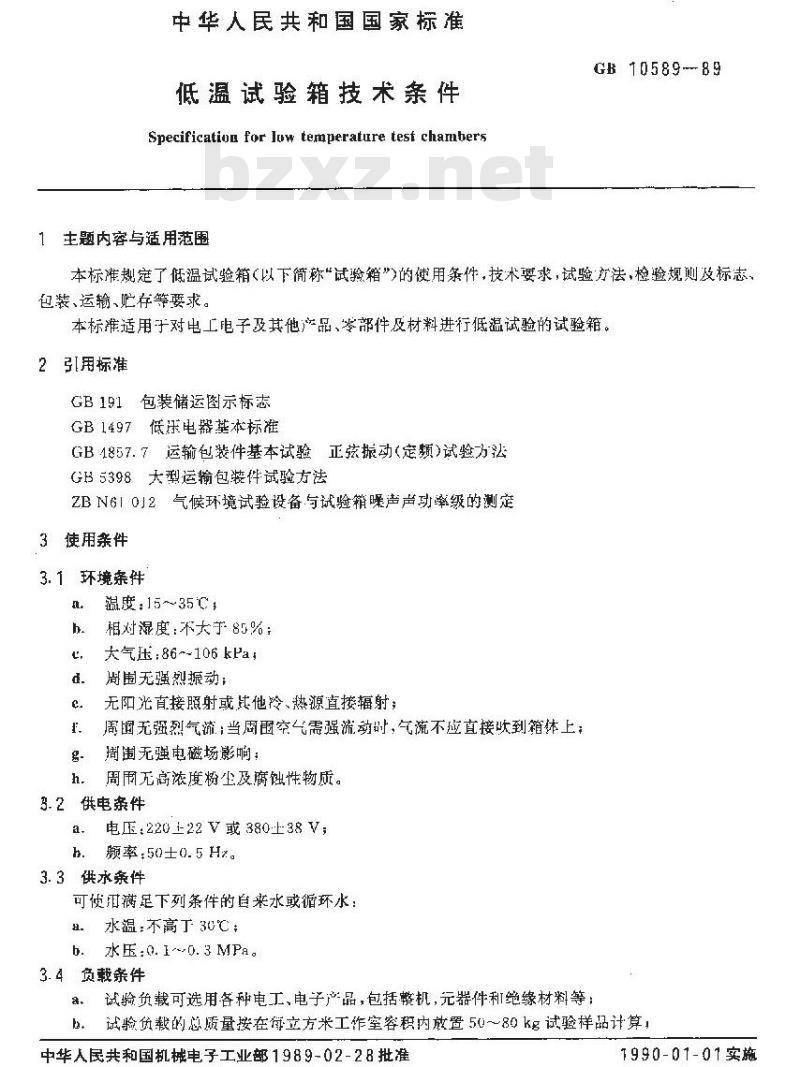

中华人民共和国国家标准
低温试验箱技术条件
Specification for luw temperature tesf chambers1主题内容与适用范围
GB 10589--89
本标准规定了低温试验箱（以下简称\试验箱”)的使用条件，技术要求，试验疗法，检验规则及标志，包装、运输、忙存等要求。
本标准适用子对电工电子及其他产品、岑部件及材料进行低温试验的试验箱。2引用标准
GB191包装储运图示标志
GB1497低乐电器基本标准
GB4857.7运输包装件基本试验正弦振动（定频）试验方法GB5398天型运包装件试验方法
ZBN6I0J2气候环境试验设备·与验箱喔声声功率级的测定3使用条件
3. 1环境案件
温度：15～35℃
相对湿度：不大于85%：
大气压：86~~106ka
周围无强烈振动；
无阳光直接照射或其他冷、热源直接辐射：周国无强烈气流当周围空气需强流动时，气流不应直接到箱体上：围无强电磁场影响：
周围无高浓度粉尘及腐蚀性物质。3.2供电亲件
电压：220-22V或380上38V;
率,50±0.5Hz。
3.3供水条件
可使再满足下列条件的鸟来水或循环水：a水温：不高丁30℃：
b. 水压:0.10.3 MPa。
3.4负载亲件
a、试验负载可选用各种电工、电子产品，包括整机，元器件利绝缘材料等：试验负载的总质量按在得立方米工作室容积内放置50～89kg试验样品计算，bh.bzxZ.net
中华人民共和国机械电子工业部1989-02-28批准1990-01-01实施
GB 10589—89

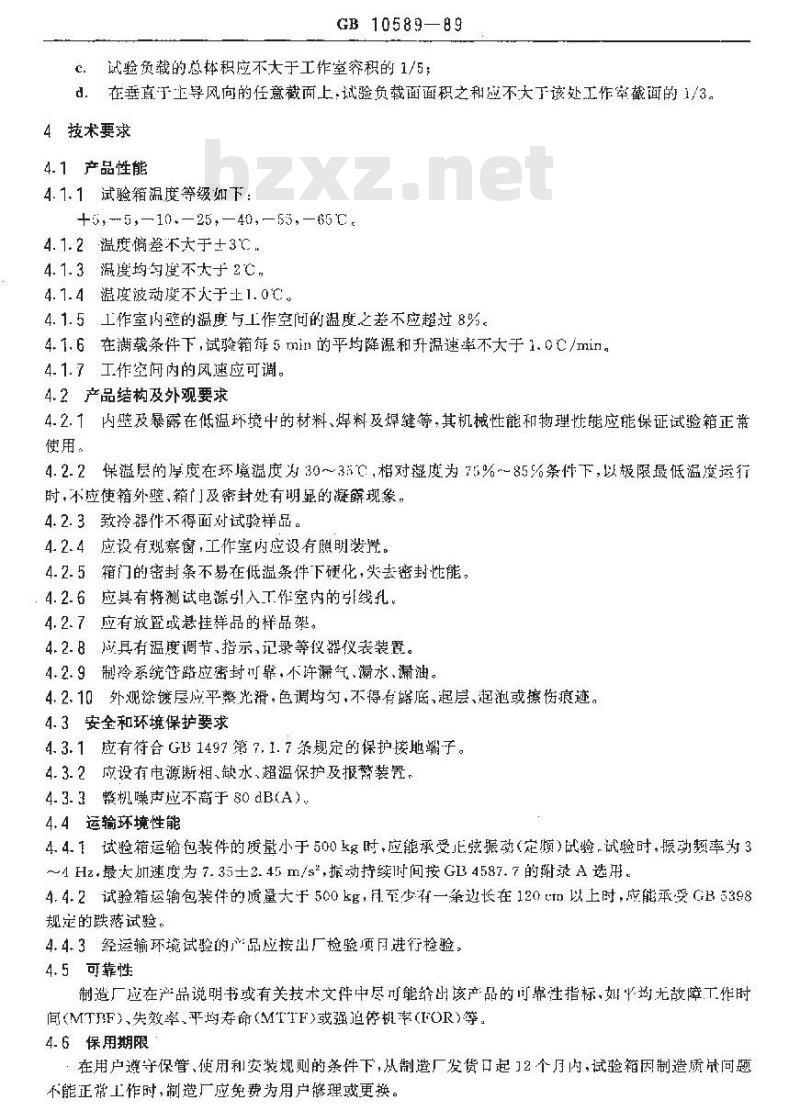

c.试验负载的总体积应不大于工作室容积的1/5；d．在垂直于主寻风向的任意截面上：试验负载面面积之和应不大下该处工作率截面的1/3。4技术要求
4.1产品性能
4.1.1.试验箱温度等级下
+5,5,-10.—25,—40,—55,-65
4.1.2温度偏差不大于士3℃
4.1.3漏度均匀度不太于2℃，
4.1.4温度波动度不天于±1.0℃。4.1.5工作室内壁的温度与工作空问的温度之差不应超过8%，4.1.6在满载条件下，试验箱每5min的平均降和升温速率不大于1.0C/min。4.1.7工作空问内的风速应可调。4.2产品结构及外观要求
4.2.1内壁及暴露在低温环境中的材料、焊料及焊缝等：其机械性能和物理性能应能保证试验箱正常使用。
4.2.2保温层的厚度在环境温度为30~3元℃，相对溢度为75%～85%条件下，以极限最低温度运行时·不应使箱外噬，箱门及案封处有明显的凝薛现象。4.2.3致拎器件不得面对试验样品。4.2.4应设有观察窗，工作室内应设有照明装置。4.2.5箱门的密封条不易在低温条件下硬化，失去密封性能。：4.2.6应具有将测试电源引入T作室内的引线孔，4.2.7应有放置或悬挂样品的样品架。4.2.8应具有温度调节，指示，记录等仪器仪表装置。4.2.9制冷系统管路应密封川鼎，不许漏,漏水、漏油。4.2、10外观涂镀层应平整光滑，色调均匀，不得有露底，起层、起泡或擦衡痕迹。4.3安全和环境保护要求
4. 3. 1 应有符合 GB 1497 等 7. 1. 7 条规定的保护接胞端子。4.3.2应设有电源断相、缺水、超温保护及报蓄装置，4.3.3整机噪声应不高于80dB(A）4.4运输环境性能
4.4.1试验箱运输包装件的质量小于5005时，应能承受正弦振动（定频）试验，试验时，娠动频率为3~～4 Hz.最大如速度为 7. 35±2.45 m/s*,振动持续时间按GL 4587.7的渐录A选用。4.4.2试验箱运输包装件的质量大于500kg，月至少有一条边长在120以上时，应能承要GB53g8规定的跌落试验，
4.4.3经运输环境试验的产品应按出厂检验项用进行检验，4.5可靠性
制造厂应在产品说明书或有关技术文件中尽而能给出该产品的可靠性指标，如无故障下作时间(MTRF）失效率,平寿命(MTIF)或强迫停机率(FOR)等。4.6保用期限
在用户遵守保管，使用利安装规厕的条件下，从制造厂发货口起2个月内，试验箱因制造质问题不能正带工作时，制造厂应免费为用户修理或更换。5试验方法

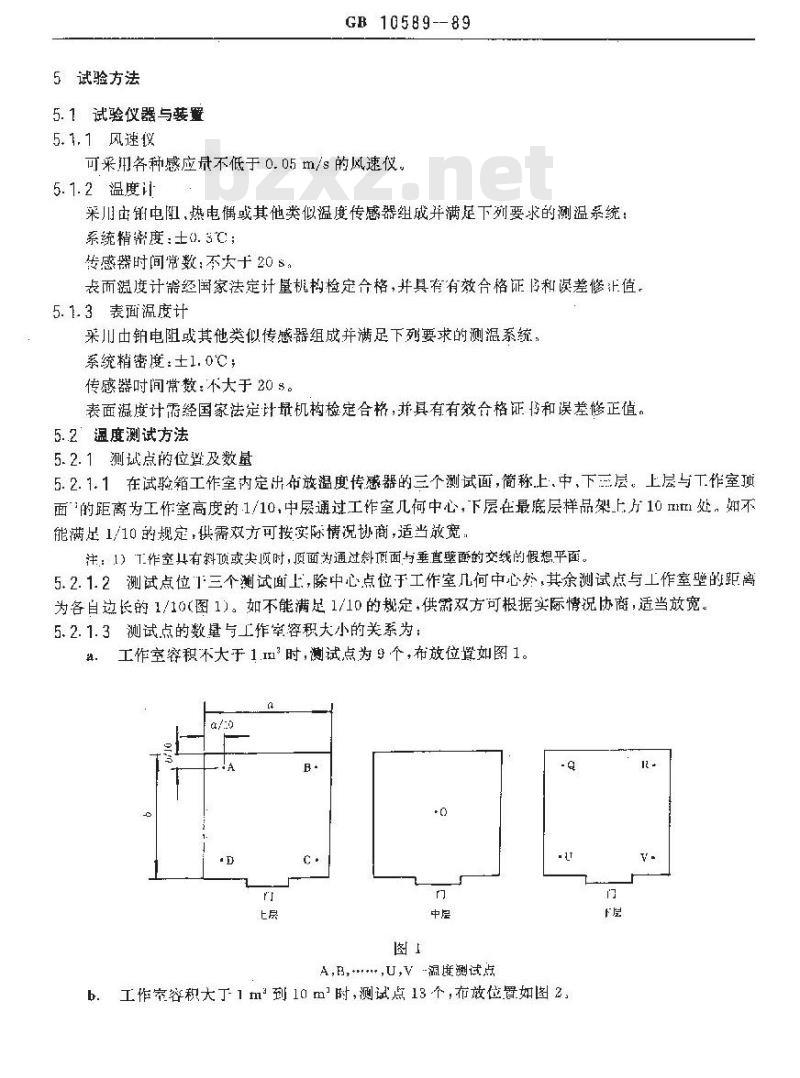

5.1试验仪器与萎置
5.1.1风速仪
GB10589--89
可采用各种感应量不低于0.05m/s的风速仪。5. 1.2温度
采川由谢电阻，热电偶或其他类似温度传感器组成并满足下列要求的测温系统：系统精密度：士0.3℃;
感器时间常数：不大于20s：
丧面温度计需经国家法定计量机构检定合格，并具有有效合格证和读差修正值，5. 1.3 表面温度计
采川由铂电阻或其他类似传感器组成并满足下列要求的测温系统系统精密度：土1.0℃；
传感器时间常数：不大于208。
表面温度计需经国家法定计量机构检定合格，并具有有效合格证和误差修正值。5.2温度测试方法
5.2.1测试点的位登及数量
5.2.1.1在试验箱工作室内定出布放温度传感器的三个测试面，简称上。中，下三层。上层与作室预面的距离为工作室高度的1/10，中屋通过工作室几何中心，下层在最底层样品架上片10mt1处。如不能满足1/10的规定，供需双方可按实际情况协商，适当放宽，注：1）T作室具有斜项或尖顶时，质面为通过斜顶面与垂直壁面的交线的假想平面。5.2.1.2测试点位1三个测试面上，除中心点位于工作室几何中心外，其余测试点与工作室壁的距离为各自边长的1/10（图1）。如不能满足1/10的规定，供需双方可根据实际情况协商，适当放宽，5.2.1.3测试点的数量与工作室容积大小的关系为：.工作室容积不大于1Ⅲ”时，测试点为$个，布放位置如图1。a/.0
A,B,.,U,V-温度测试点

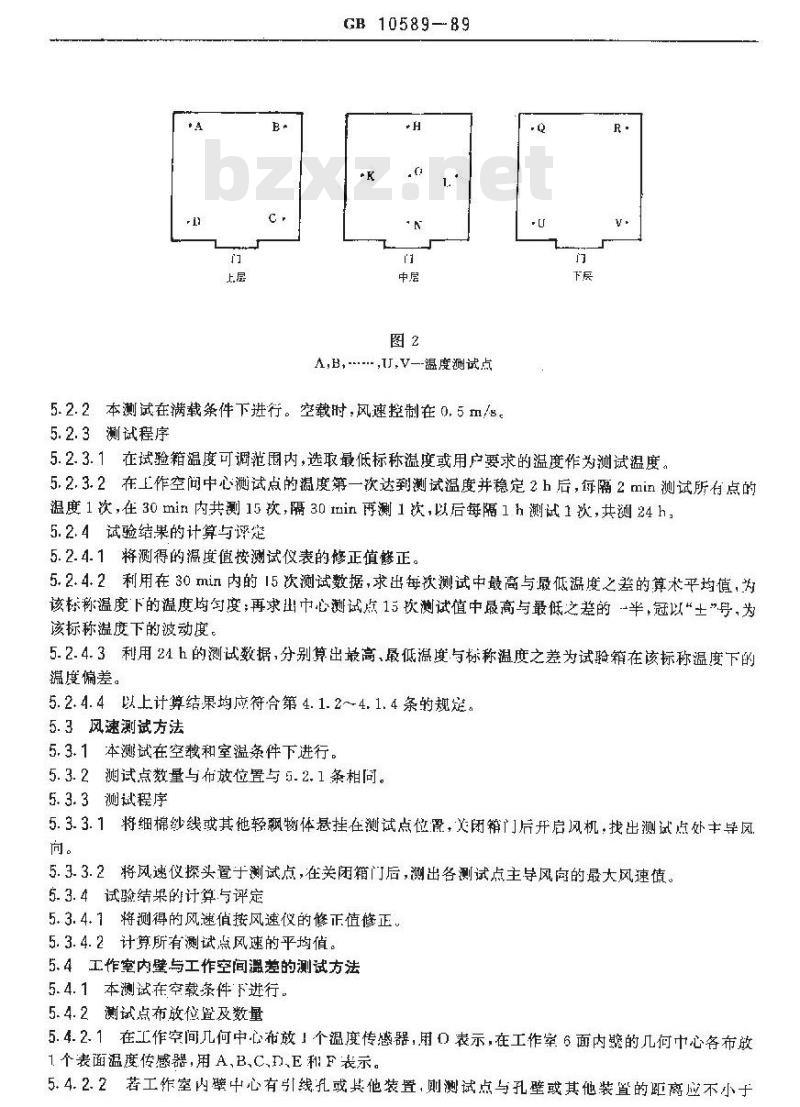

b.工作家容积大于1m到10m\时，测试点13个，布位置如图2，门
GB 10589-89
A,B,.,U,V-温度测试点
5.2.2本测试在满载条件下进行。空载时，风速控制在0.5m/g。5.2.3测试程序
5.2.3.1在试验箱温度可调范围内，选取最低标称温度或用户要求的温度作为测试温度。5.2.3.2在上作空间中心测试点的温度第一次达到测试温度并稳定2h后，每隔2min测试所有点的温度1次，在30min内共测15次，隔30in再测1次，以后每隔1h测试1次，共测24h5.2.4试验结果的计算与评定
5.2.4.1将测得的温度值按测试仪表的修正值修正。5.2.4.2利用在30min内的15次测试数据，求出每次测试中最高与最低温度之差的算术平均值，为该标称温度下的温度均句度；再求出中心测试点15次测试值中最高与最低之差的半，冠以“土”号，为该标称温度下的波动度。
5.2.4.3利用24h的测试数据，分别算出最高最低温度与标称温度之差为试验箱在该标称温度下的温度偏差。
5.2.4.4以上计算结果均应符合第4.1.2~4.1.4条的规庭。5.3风速测试方法
5.3.1本测试在空裁和室温条件下进行。5.3.2测试点数量与布放位置与5.2.1条相同。5.3.3测试程序
5.3.3.1将细棉纱线或其他轻飘物体悬挂在测试点位置，美闭箱门后开启风机，找出测试点处丰导风向。
5.3.3.2将风速仪探头置于测试点，在关闭箱门后，测出各测试点主导风向的最大风速值。5.3.4试验结果的计算与评定
5.3.4.1将测得的风速值按风速仪的修正值修正。5.3.4.2计算所有测试点风速的平均值。5.4工作室内壁与工作空间温差的测试方法5.4.1本测试在空载条件下进行。5.4.2测试诚点布放位置及数量
5.4.2.1在工作空间几何中心布放1个温度传感器，用0表示，在工作案6面内整的几何中心各布放1个表面温度传感器，用A、B,C、D、E和F表示。5.4.2.2若工作室内中心有引线孔或其他装置，则测试点与孔壁或其他装置的距离应不小于100mms

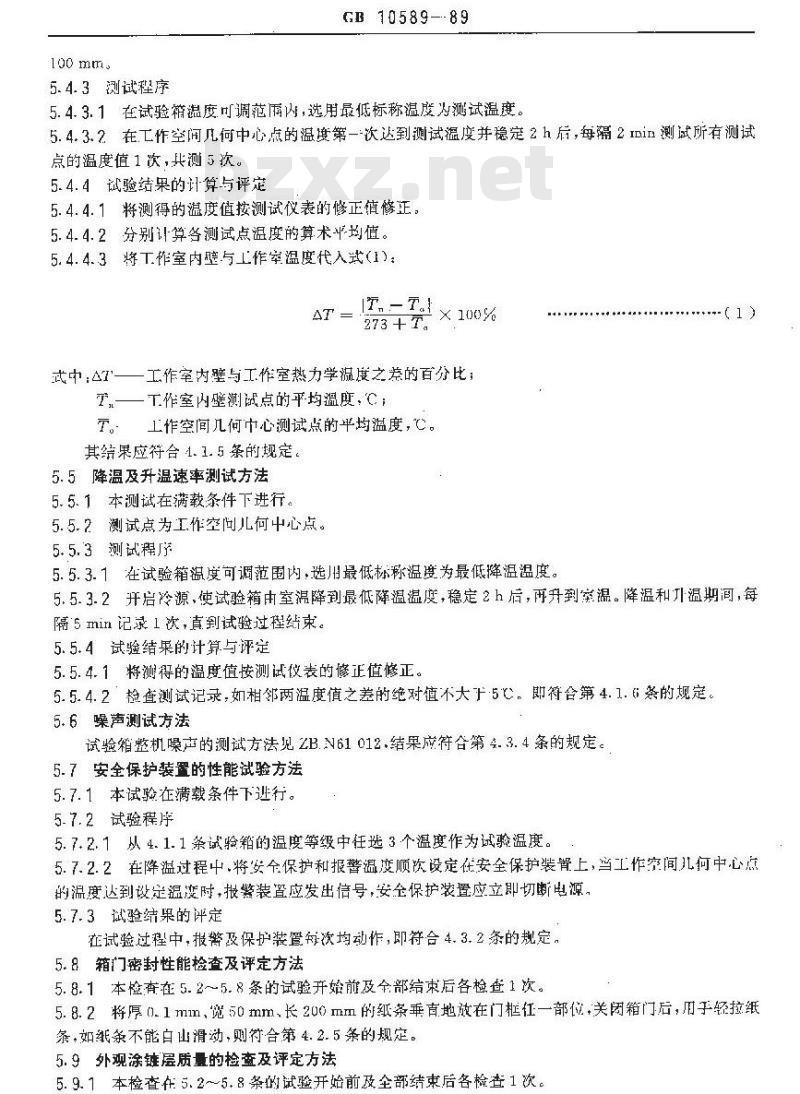

5.4.3测试程序
GB1058989
5.4.3.1在试验箱温度叫调范雨内，选用最低标称温度为测试温度。5.4.3.2在工作空间几何中心点的温度第一次达到测试温度并稳定2h后，每隔2in测减所有测试点的温度值1 次，其测5次。
5.4.4试验结果的计算与评定
5.4.4.1将测得的温度值按测试仪表的修正值修正5.4.4.2分别计算各测试点温度的算术-均值。5.4.4.3将T作室内壁与上作宰温度代入式（1)：AT=
X 100%
273+T。
武中：AT一一工作室内壁与工作室热力学温度之差的百分比；T一T作室内壁测试点的平均温度，C;T。工作空间几何中心测试点的平均溢度，℃。其结果应符合4.1.5条的规定，
5.5降温及升温速率测试方法
5.5.1本测试在满载条件下进行。5.5.2测试点为工作空问儿何中心点。5.5.3测试程序
5.5.3.1在试验箱温度可调范围内，选川最低标称温度为最低降温温度。-(1
5.5.3.2并启冷源，使试验箱由室温降到最低降温温度，稳定2h后，再升到案温。降温和Ⅱ温期间，每隔5min记录1次，真到试验过程结束。5.5.4试验结果的计算与评定
5.5.4.1将测得的温度值按测试仪表的修正值修正。5.5.4.2检查测试记录，如相邻两温度值之差的绝对值不大下·5℃，即符含第4.1.6条的规定。5.6噪声测试方法
试验箱整机噪声的测试方法见ZB.N61012.结果应符合第4.3.4条的规定。5.7安全保护装置的性能试验方法5.7.1本试验在满载条件下逆行。5.7.2试验程序
5.7.2.1从4.1.1条试验箱的温度等级中任选3个温度作为试验温度。5.7.2.2在降温过程中，将安全保护和报警温度顺次设定在安全保护装置上，当工作穿间儿何中心点的温度达到设定温度时，报警装置应发出信号，安会保护装置应立即切断电源，5.7. 3试验结果的评定
在试验过程中，报警及保护装置每欲均动作，即符合4.3.2条的规定，5.8箱门密封性能检查及评定方法5.8.1本检查在5.2~5.8条的试验并始前及全部综束后各检查1次。5.8.2将厚0.1mm，宽50mm、长2u0mm的纸条垂吉地放在门框任一部位，关阅箱门后，用于轻拉纸条，如纸条不能自山滑动，则衍合第4.2.5条的规定。5.9外观涂链层质量的检查及评定方法5.9.1本检查在5.2~~5.8条的试验开始前及全部结束后各检查1次。GB10589—89
5.9.2用肉眼观察外观涂镀层.结果应符合第4.2.10条的规定。5.10保温性能检查及评定方法
5.10.1A检套在5.3条的测试结束时进行。5.10.2用肉服观察试验箱外壁、箱门密封处的凝露情况。如无明常的露珠或水膜，即符合4.2.2条的规定，
5.11制冷系统密封性能的检查及评定方法用卤素灯或肥皂水检查制冷系统管道接头的密封状况，如无泄漏迹象，则符合4.2.9条的规定。5.12运输环境试验方法
5.12.1本试验在5.2~5.9条规定的试验全部符合要求后进行。5.12.2对小十500kg的送输包装件，其正弦振动（定频）试验方法见GB4587.75.12.3对不小乎50Qkg的运输包装件，其跌落试验方法见GB5398。5.12.4运输试验后，检查包装箱有无变形或损坏。拆除包装箱后，检查试验箱外观有无损伤、紧固件有无裕脱现象。
5.12.5在确信试验箱外观完好，紧固件无松脱现象后按出厂检验项目检验，5.12.6试验结果的评
经运输试验后的产品，按出厂检验项目检验合格时，即符合第4.4条的规定，6检验规则
6.1试验箱检验分独式检验和出厂检验两类。6.2型试检验
6.2.1右下列情况之-时.应进行型式检验：新产品试制定型鉴定：
老产品转厂生产吨：
正式生产的产品在结构、材料、工艺有较大改变，可能影响产品性能时：d．产品停产，-年以上再生产时，产品批量生产时，每两年举少一次的定期抽检。e.
6.2.2型式检验项目及检验方法
独式检验项及检验方法见下表。6.2.3折样及评定规期
6.2.3.1成批生产的试验箱，批量在20台以上时，抛检2台，不足20台时抽检1.台。6.2.3.2摘检样品的型式检验项月应全部合格，否则，对不个格项日加倍抽检，第一次抑价台格时，仅将第-次抽检不合格项同返修，检验合格后允许出厂，如第二次抽检样品中仍有1台不合格，判该批产品不会格。如第一次批检样品全部含格，则判该批产品合格。6. 3出厂检验
6.3.1出广检验由制造厂质量检验部门负责。6.3.2本检验在空载条件下进行。6.3、3检验项及检验方法
6.3.3.1检验顶目及检验方法见下表。6.3.3.2试验箱除温度均匀度及容差采用拥样检验外，应遂台进行出厂检验，检验项日均应合格。6.3.4描样及评定规则
6.3.4.1温度均匀度及容差的出厂抽检量按产品一次批量的10%计算，但不得少于2台。6.3.4.2检验项目应全部合格，如有1台不合格，应加倍抽检第二次抽检合格时，仅将第一次抽检不合格产品返修，检验合格后允许出厂，如第二次抽检仍有1台不合格，则应对该批产品逐台检验。检验项国
温度（均匀度，波被动度，容差）风速
工作室内壁与工作室问的温差
降迟及升温这率
安会保护装学的性能
门南封当能
外涂镀层的质量
保温性能
谢冷系统的密封性能
透输环境试验
GB:10589—89
技术要求
查、条号
4. 1. 1~4. 1. 4
注：要求检验项目用“\表示，无“）\丧示不要求检验1）型式检验所用的试验方法，出广检验的方法见6.3.6条。6.3.5温废均匀度、波动度及温度偏差检验按第5.2.1条的规定，布放温度传感器；：
试验方法，
章、条号
检验类别
型式检验
出厂验
开启试验箱降温，当中心测试点的温度第1次到达规定测试温度并稳定2h后，在30min内，b
每隔2mi测试所有测试点的温度值1次·共测15次：c．按式(2)和式(3)分别计算每次测得的最高温度、最低温度及中心测试点温度的算术平均值和标准偏差：
式中：了
温度乎均值，；
第：次测试值，；
测试欲数：
标准偏差，
按测试仪丧修正值修正平均修：如有可凝数据按附录A的法剔除；按式（4）和利式（5）估算温度均约度及波动度：AT - T, T → O. 55( L)
ATF—± 2. 14
式中：—温度均对度，℃：
T—-平均最商温度，C；
T.平均最低温度，C；
GB 10589---89
——平均最高温度的标准偏差，℃：—平均最低温度的标准偏差，℃；AT——-温度波动度，C：
一中心测试点的温度的标准偏差，℃。。估算温度偏差：
式中：T-—标称温度，C。
[T,--T+2.140h
T=I—2.140
h。报据中心测试点的温度值调整或修正试验箱指示仅表，使其指示值与中心测试点温度值一致。以F计算结果应符合4.1.2~~4.1.4条的规定。7仲裁试验
当供需双方对产品质量问题有争议时，按型式检验方法避行检验和评定。8标志、包装、贮存
8.1标志
8.1.1试验箱铭牌的字迹应清晰耐久。8.1.2
铭牌内容应包括：
品型号、名称
b.：温度范围、电、频率及总功率：.
产品序号制造日期：
制造！名称。
8.2包装
试验箱包装箱上的文字及标志应符合GB191的规定。8.2. 2
包装箱应牢固呵靠：能经受第5.12条规定的运输试验。8.2.3包装箱应防雨，防潮气聚集。8.2.4或验箱的附件、备品备件和专用工具应单独包装，牢靠地固定在包装箱内。8.2.5试验箱的技代文件如装箱清单、产品使用说明书、产品合格证等应密过防潮，固定在包装箱内醇目的地方。
8.3贮存
8.3.1试验箱应存在通风良好、无腐蚀性气体及化学药品的库房内。8.3.2贮存期长达-年以上的试验箱，应按型式检验抽样规则抽样，按出厂检验项口检验，合格后方能出厂。
GB 10589—89
附录A
可疑数据判别方法
(补充件)
对一组测试数据的某个极大鼓极小值有怀疑时，应利用专业知识找出原因：在未判明它是否合理前，既不要轻易保留，也不要随意剔除，可用下述方法判别决定取含。A7利用式(2)和式(3)算出该组数据的平均值及标准偏差。A2求格拉布斯准则判别值：
对本标准,取 a=0.01
侧当=15 时,(αn) -2. 7
n=14时，(a，n）2.66
n--13 时,a(α.n)=2. 61 .
A3当|T一T|(α，n)a时，剔除该.T,值，并重新按式（2)、式(3)计算保留数据的平均值及标准偏差。附加说明：
本标由广州电器科学研究所与。本标准由广州电器科学研筑所负责起草。本标准土要起草人谢建华。
