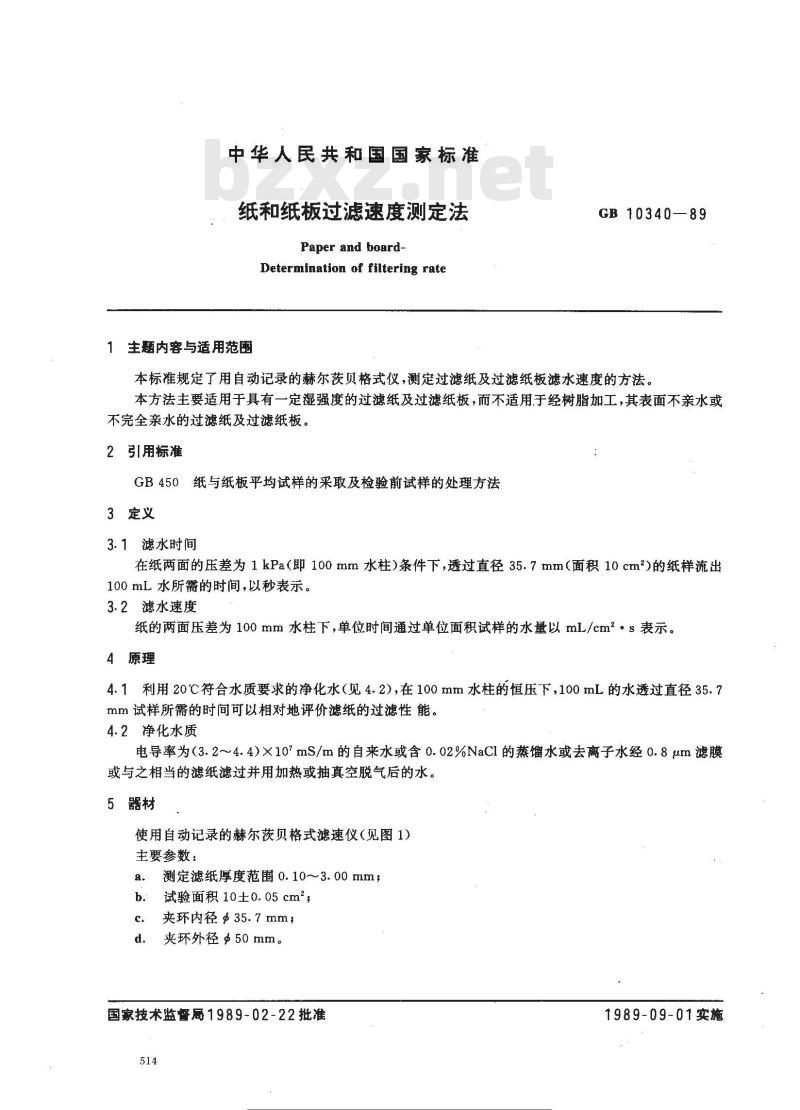

中华人民共和国国家标准
纸和纸板过滤速度测定法
Paper and board-
Determination of filtering rate主题内容与适用范围
GB 10340—89
本标准规定了用自动记录的赫尔茨贝格式仪，测定过滤纸及过滤纸板滤水速度的方法。本方法主要适用于具有一定湿强度的过滤纸及过滤纸板，而不适用于经树脂加工，其表面不亲水或不完全亲水的过滤纸及过滤纸板。2引用标准
GB450纸与纸板平均试样的采取及检验前试样的处理方法3定义
3.1滤水时间
在纸两面的压差为1kPa（即100mm水柱）条件下，透过直径35.7mm（面积10cm)的纸样流出100mL水所需的时间，以秒表示。3.2滤水速度
纸的两面压差为100mm水柱下，单位时间通过单位面积试样的水量以mL/cm2·s表示。4原理www.bzxz.net
4.1利用20℃符合水质要求的净化水（见4.2），在100mm水柱的恒压下，100mL的水透过直径35.7mm试样所需的时间可以相对地评价滤纸的过滤性能。4.2净化水质
电导率为（3.2~4.4）×10°mS/m的自来水或含0.02%NaCl的蒸馏水或去离子水经0.8μm滤膜或与之相当的滤纸滤过并用加热或抽真空脱气后的水。5器材
使用自动记录的赫尔茨贝格式滤速仪（见图1)主要参数：
测定滤纸厚度范围 0.10~3.00 mm;b.
试验面积10±0.05cm2，
夹环内径$35.7mm，
夹环外径Φ50mm。
国家技术监督局1989-02-22批准514
1989-09-01实施

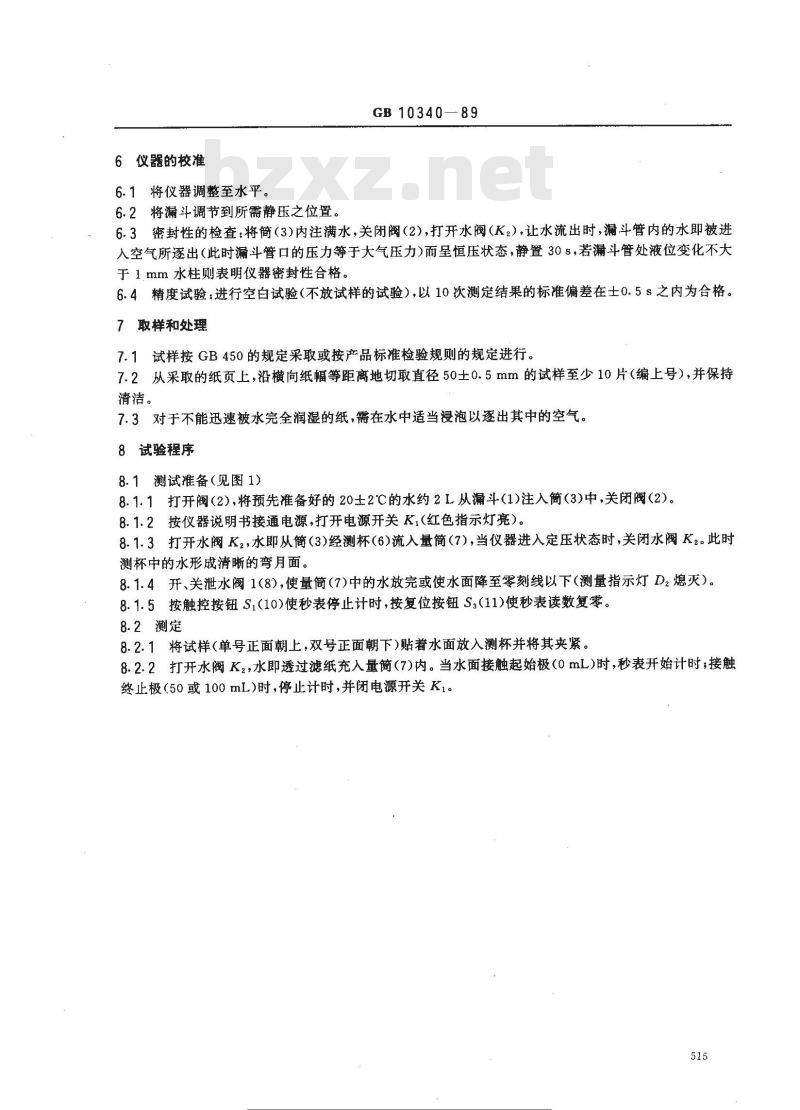

6仪器的校准
6.1将仪器调整至水平。
GB10340—89
6.2将漏斗调节到所需静压之位置。6.3密封性的检查：将简（3)内注满水，关闭阀（2),打开水阀（K），让水流出时，漏斗管内的水即被进入空气所逐出（此时漏斗管口的压力等于大气压力）而呈恒压状态，静置30s，若漏斗管处液位变化不大于1.mm水柱则表明仪器密封性合格。6.4精度试验：进行空白试验（不放试样的试验），以10次测定结果的标准偏差在士0.5s之内为合格。7取样和处理
7.1试样按GB450的规定采取或按产品标准检验规则的规定进行。7.2从采取的纸页上，沿横向纸幅等距离地切取直径50土0.5mm的试样至少10片（编上号），并保持清洁。
7.3对于不能迅速被水完全润湿的纸，需在水中适当浸泡以逐出其中的空气。8试验程序
8.1测试准备（见图1）
8.1.1打开阀(2），将预先准备好的20士2℃的水约2L从漏斗(1)注入簡（3)中，关闭阀(2)。8.1.2按仪器说明书接通电源，打开电源开关K1（红色指示灯亮）。8.1.3打开水阀K2,水即从简（3)经测杯(6)流入量简（7)，当仪器进入定压状态时，关闭水阀K2。此时测杯中的水形成清晰的弯月面。8.1.4开、关泄水阀1(8)，使量简（7)中的水放完或使水面降至零刻线以下（测量指示灯D2熄灭）。8.1.5按触控按钮S,(10)使秒表停止计时，按复位按钮S:(11)使秒表读数复零。8.2测定
8.2.1将试样（单号正面朝上，双号正面朝下)贴着水面放入测杯并将其夹紧。8.2.2打开水阀K2,水即透过滤纸充入量简（7)内。当水面接触起始极（0mL)时，秒表开始计时；接触终止极（50或100mL)时，停止计时，并闭电源开关K1。515
置位按钮盖S
测量指示灯D
太阳能电池组
电源指示灯D，
液晶显示器
电源开关K
水阀开关K2
GB10340—89
复位按钮S：
融控按钮S，

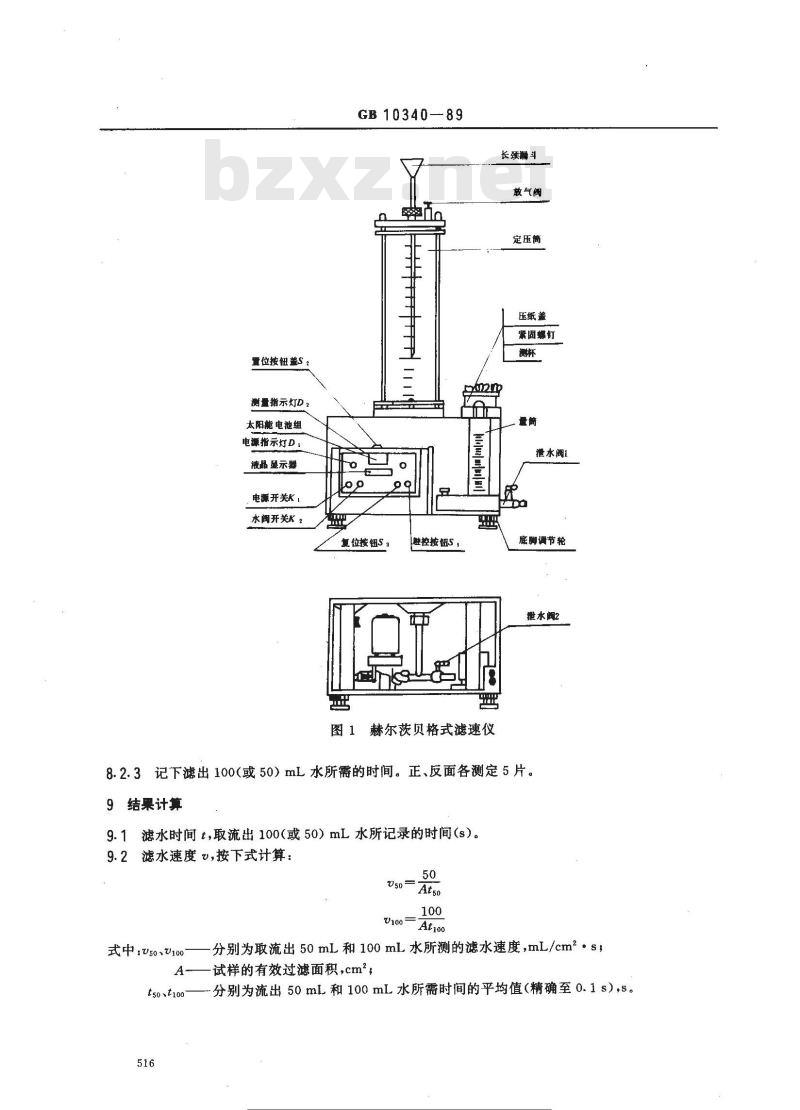

图1赫尔茨贝格式滤速仪
长颈漏斗
放气阀
定压简
压纸盖
聚固螺钉
澄水阀1
底脚调节轮
泄水阀2
8.2.3记下滤出100（或50）mL水所需的时间。正、反面各测定5片。9结果计算
9.1滤水时间t，取流出100(或50）mL水所记录的时间（s)。9.2滤水速度，按下式计算：
式中;V50、V100
t50、t100
分别为取流出50mL和100mL水所测的滤水速度，mL/cm2·s，试样的有效过滤面积，cm2；
分别为流出50mL和100mL水所需时间的平均值（精确至0.1s），s。示准造零

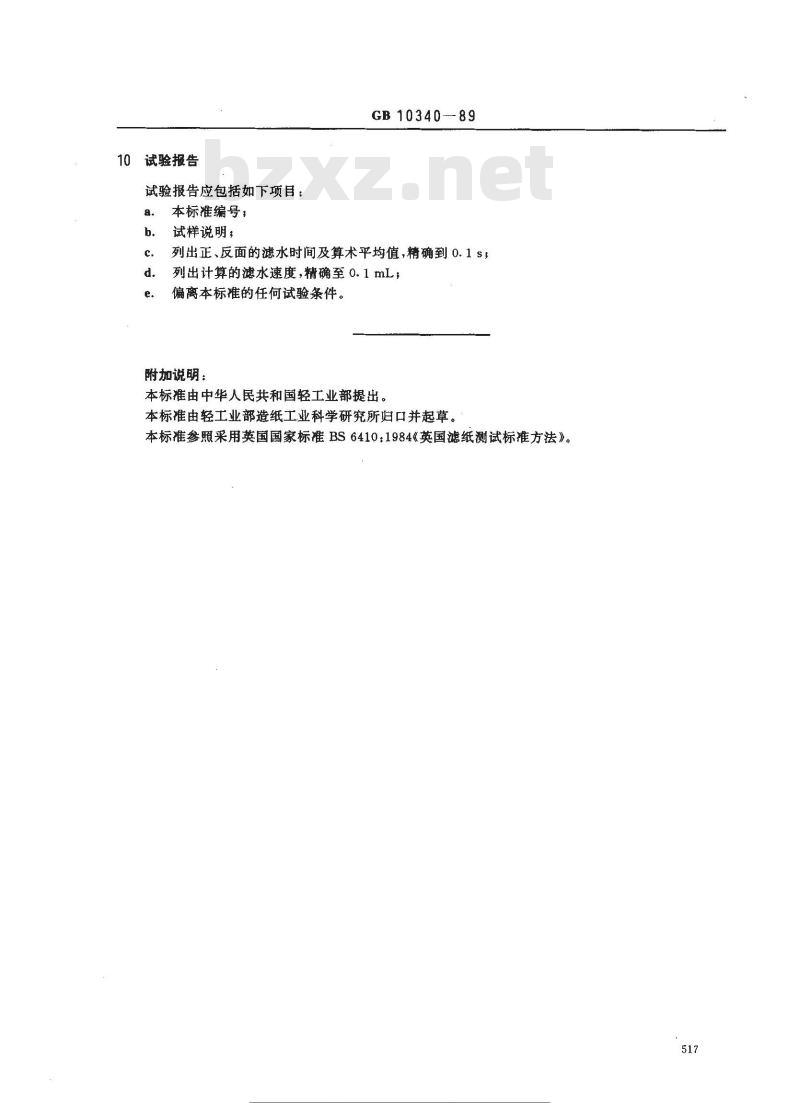

试验报告
试验报告应包括如下项目：
本标准编号：
试样说明，
GB 10340-89
列出正、反面的滤水时间及算术平均值，精确到0.1s，列出计算的滤水速度，精确至0.1mL，偏离本标准的任何试验条件。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由轻工业部造纸工业科学研究所归口并起草。本标准参照采用英国国家标准BS6410：1984《英国滤纸测试标准方法》。标注度瘦网Aw.bo
