【纺织行业标准(FZ)】 纺织用针

FZ/T93049—1998

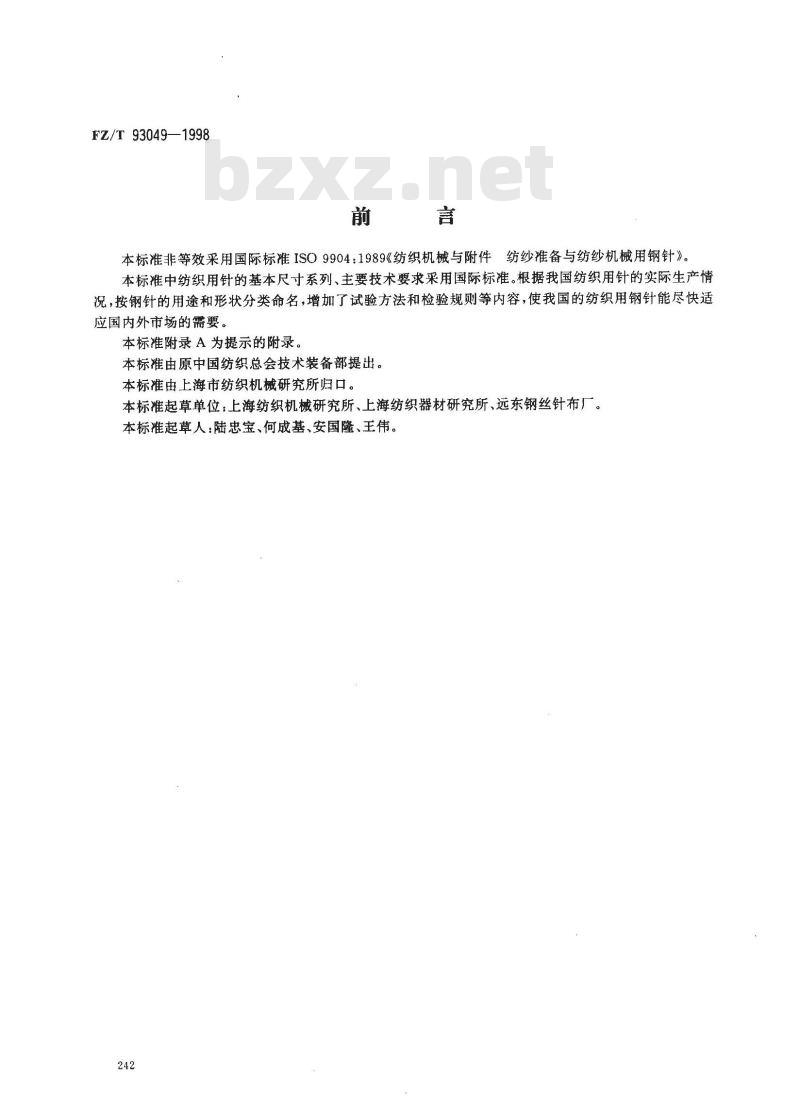

本标准非等效采用国际标准ISO9904：1989《纺织机械与附件纺纱准备与纺纱机械用钢针》。本标推中纺织用针的基本尺寸系列、主要技术要求采用国际标准。根据我国纺织用针的实际生产情况，按钢针的用途和形状分类命名，增加了试验方法和检验规则等内容，使我国的纺织用钢针能尽快适应国内外市场的需要。
本标准附录A为提示的附录。
本标准由原中国纺织总会技术装备部提出。本标准由上海市纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海纺织器材研究所、远东钢丝针布厂。本标准起草人：陆忠宝、何成基、安国隆、王伟。242

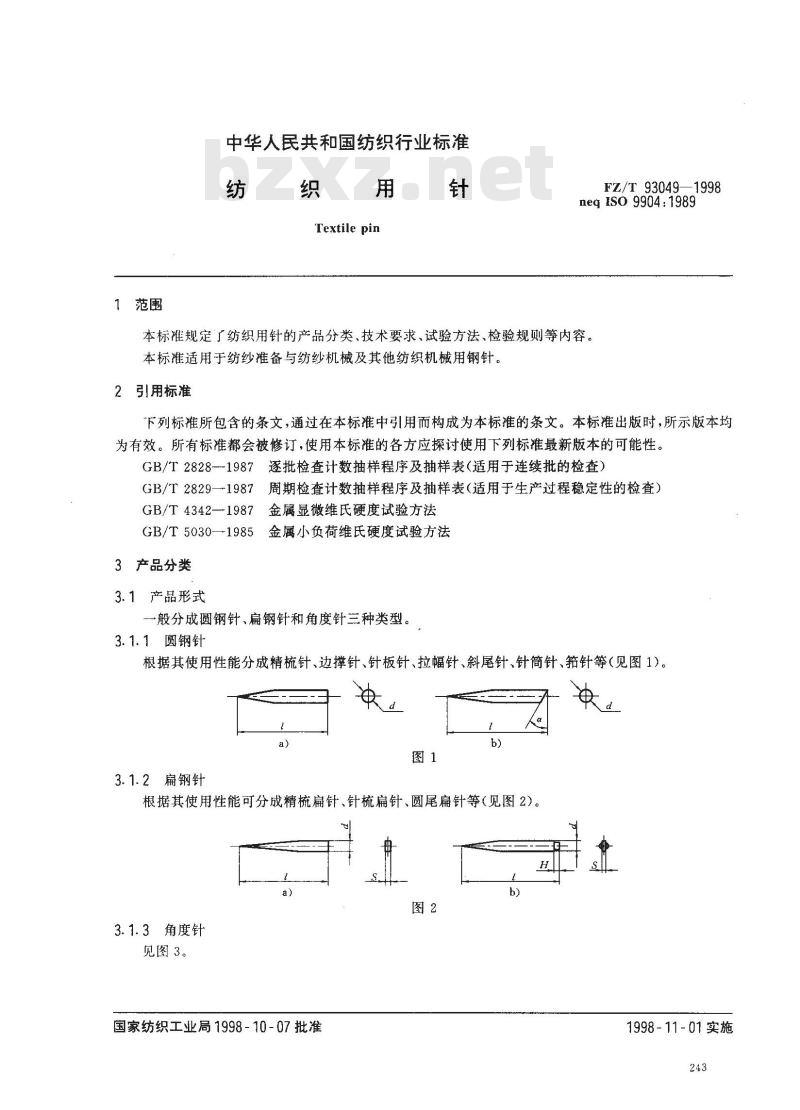

1范围
中华人民共和国纺织行业标准
Textile pin
FZ/T93049—1998
neqso9904:1989
本标准规定了纺织用针的产品分类、技术要求、试验方法、检验规则等内容。本标准适用于纺纱准备与纺纱机械及其他纺织机械用钢针。引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828--1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T28291987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T4342—1987金属显微维氏硬度试验方法GB/T5030—1985金属小负荷维氏硬度试验方法3产品分类
3.1产品形式
一般分成圆钢针、扁钢针和角度针兰种类型。3.1.1圆钢针
根据其使用性能分成精梳针、边撑针、针板针、拉幅针、斜尾针、针简针、针等（见图1）。a)
3.1.2扁钢针
根据其使用性能可分成精梳扁针、针梳扁针、圆尾扁针等（见图2)p
3.1.3角度针
见图3。
国家纺织工业局1998-10-07批准S
1998-11-01实施

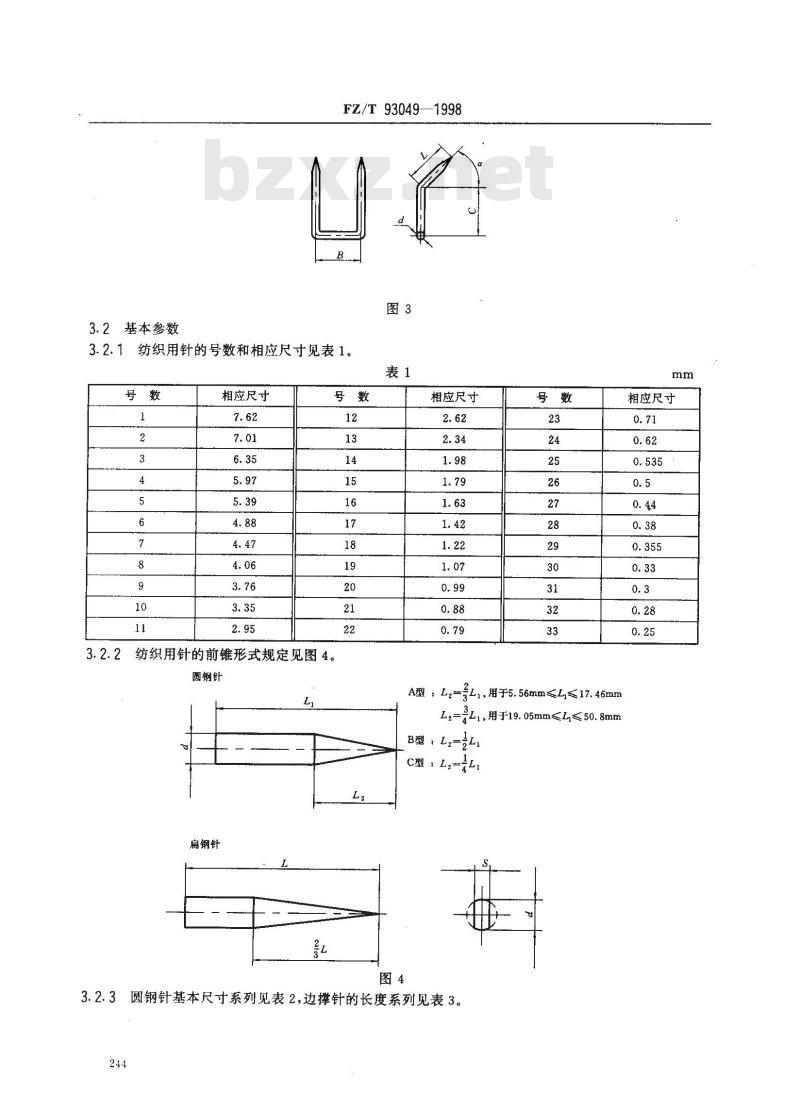

3.2基本参数
FZ/T93049—1998
3.2.1纺织用针的号数和相应尺寸见表1。表1
相应尺寸
3.2.2纺织用针的前锥形式规定见图4。圆钢针
扁钢针
相应尺寸
A型：Lz=号L，，用于5.56mm≤L≤17.46mmL,=
L1，用于19.05mm≤L≤50.8mm
B型，L2-
C型：L2-1

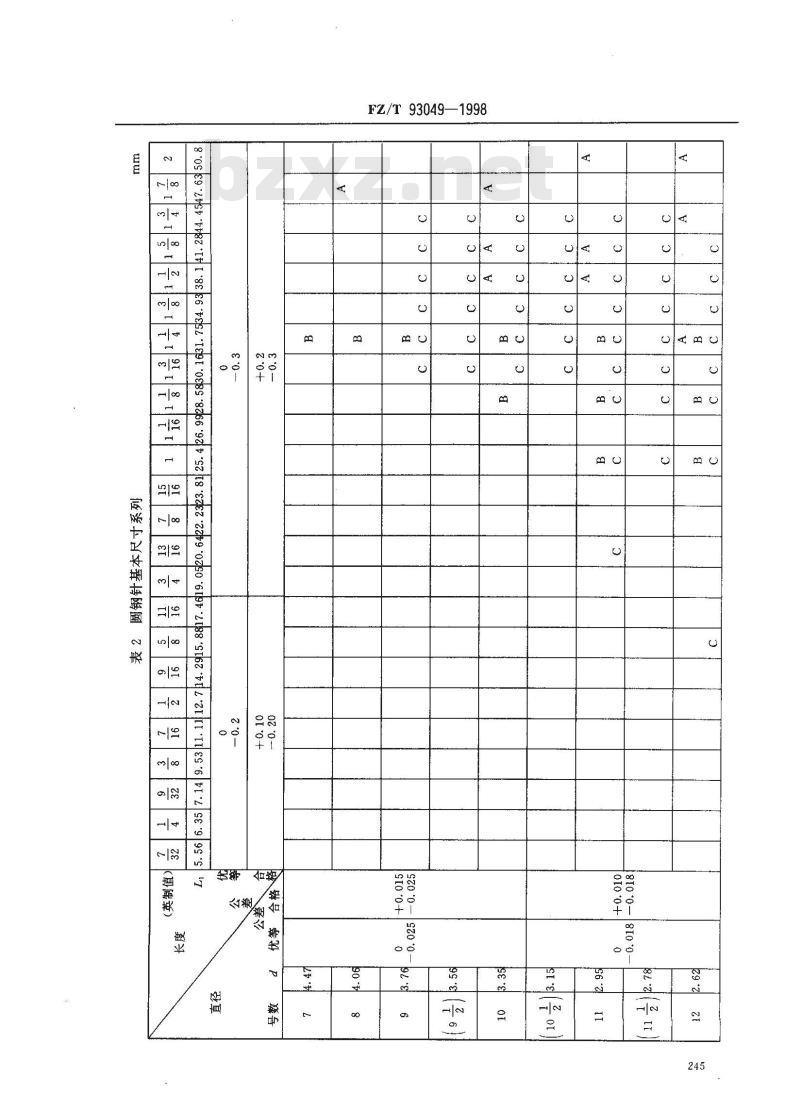

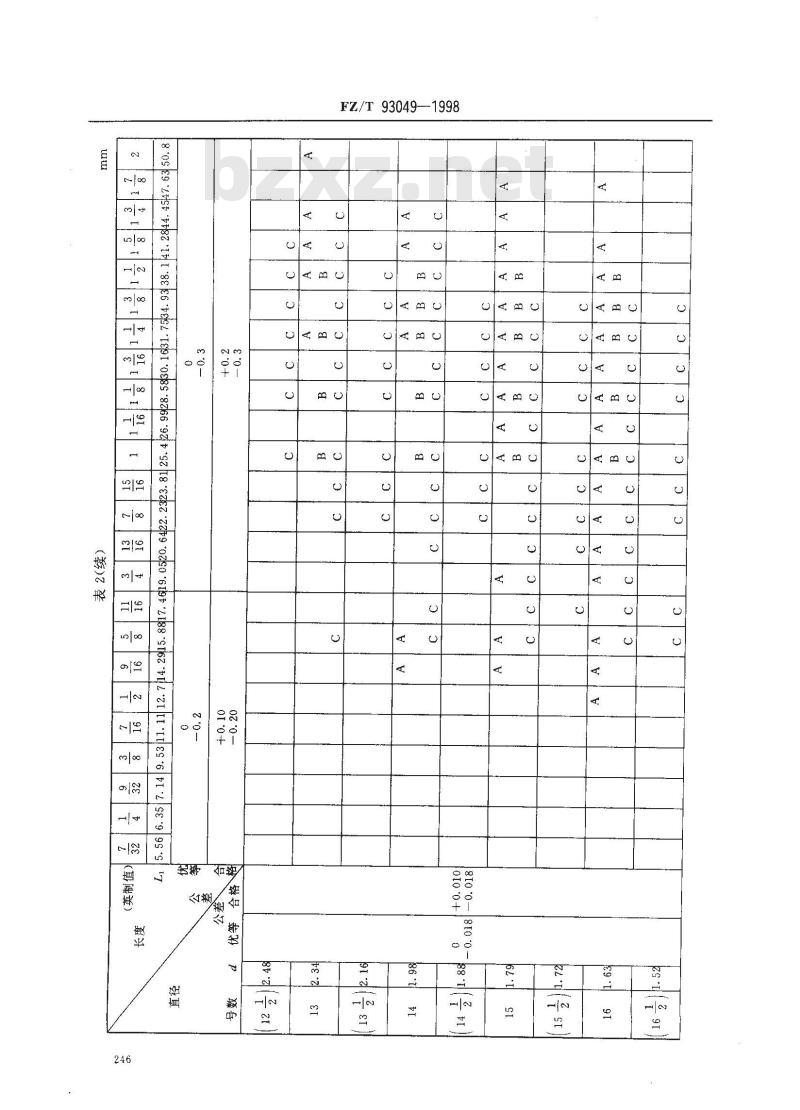

3.2.3圆钢针基本尺寸系列见表2，边撑针的长度系列见表3。244
相应尺寸
FZ/T 93049—1998
CAＢC
FZ/T 93049--1998
Ｃ_ＡＢＣ
C-ABC　
888628
10889876692
ＣＡＢＣ　
Ｃ—AＢＣ
FZ/T93049—1998
ABC_ABC
839062189
优等「合格
FZ/T93049—1998
[8 00592 8836
公盖途企
长度L
极限偏差
长度L
极限偏差
FZ/T93049--1998
扁钢针的规格、基本尺寸和极限偏差见表4。表4
横截面
15×21
16×22
17×23
18×24
21×27
21×29
22×28
23×29
24×30
22×33
注：※处为扇钢针现行长度和针号。（英制值）
扁钢针的尺寸
9.5311.1112.715.8817.4619.0520.6422. 2323.81 25. 4/26.9928.58L
角度针的型式、规格、基本尺寸和极限偏差按图3、表5规定。3.2.5
号数×宽度B
极限偏差
FZ/T93049—1998
极限偏差
3.2.6针头端为平头的纺织用针其针头直径为0.75d。3.3产品标记方法
极限偏差
3.3.1圆钢针标记方法由名称、直径代号数、针长、标准号组成。标记示例：精梳针直径号数20、针长12.7mm。应记为：精梳针20-12.7FZ/T930493.3.2扁钢针标记方法由名称、横截面号数、针长、标准号组成1
极限偏差
极限偏差
标记示例：精梳扁针横截面号数16×22（即d的相应号数×S的相应号数），针长19.05mm。应记为：精梳扁针16×22-19.05FZ/T930493.3.3角度针标记方法由名称、直径号数、针身宽度、标准号组成。标记示例：角度针直径号数18,针身宽度（B）为8mm。应记为：角度针18×8FZ/T930494技术要求
4.1纺织用针采用钢材制造（材质、牌号由制造厂自定）。4.2纺织用针几何尺寸，针长、直径、厚度、宽度、极限偏差见表2、表3、表4、表5中的规定。4.3纺织用针的硬度要求按表6规定。表6
精梳针
针筒针
角度针
针板针
拉幅针
边撑针
精梳扁针
针梳扁针
圆尾扁针
优等品
直径号数1～20：
HV2 700~~770
直径号数21～33：
HV2 650~720
HV2 730~800
HV2 670~~735
合格品
HV2670~770
HV2 620~~720
HV2 700~800
HV2 650~750
4.4纺织用针的折损角要求见附录A或由各企业根据附录A制定相应的企业折损角要求。250
4.5纺织用针表面粗糙度按表7规定。产品名称
精梳针、针简针、边撑针、拉幅针针板针
精梳扁针、圆尾扁针、针梳扁针FZ/T 93049—1998
优等品
A型、B型:≤0.1μm
C型:≤0.8μm
扁面：≤0.05μm
纺织用针直线度(角度针除外)按表8规定。4.6
钢针号数
>1～14
≥>14～20
>20～26
合格品
扁面：≤0.40μm
钢针的轴线应位于直径为以下公差值的圆柱面内(L为针长）
1000×
1000×
1000XL
1000XL
4.7纺织用针除有特殊要求外，针尖应锋利，无倒钩，表面应光滑，无锈斑、毛刺、裂纹、污渍和拉痕，尾端平面应与轴线垂直。
5试验方法
5.1第4.2条纺织用针的几何尺寸用通用量仪检测。5.2第4.3条纺织用针硬度按GB/T4342或GB/T5030的规定测定（位置应在针长L的中央处）。5.3第4.4条纺织用针的折损角用专用折损角测定器测定（如图5所示，图中R见表9规定）。图5
钢针号数
≥14～22
>22～24
>24~30
>30~~33bZxz.net
FZ/T93049—1998
5.4第4.5条纺织用针表面粗糙度用粗糙度仪或粗糙度比较样块测定。5.5第4.6条纺织用针直线度采用平板和塞尺或用投影仪（放大20倍）测定。5.6第4.7条表面质量用四倍放大镜测定。6检验规则
6.1制造厂应按本标准组织生产，产品须经质量检验部门检查合格后填发产品质量合格证书方可出厂。使用广按本标准检验时，发现问题，由制造厂负责解决。6.2出厂检验
6.2.1出厂检验项目：4.2,4.4～4.7。6.2.2出厂检验按GB/T2828的规定，其合格质量水平、检验水平及抽样方案按表10规定。表10
检验项目
4.2中的长度 L
4.2中的d或S
6.2.3检验结果判定，按6.2.2检验，有一项目不合格，则该批产品不合格。6.3型式检验
6.3.1当符合下列情况之一时应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定，b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；c）正常生产时，定期或积累一定产量后，应周期性进行一次检验；d）产品长期停产后，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验的要求时。6.3.2型式检验项目按本标准技术要求规定的全部项目。抽样方法
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
三次抽样
6.3.3型式检验按GB/T2829规定，其判别水平、不合格质量水平及抽样方案按表11规定。表11
检验项目
4.2中长度L
4.2中d或s
查验材料质量保证书
6.3.4检验结果判定：按6.3.3规定检验，有一项不合格，则该批产品为不合格。252
抽样方法
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
二次抽样
7标志、包装、运输、贮存
FZ/T 93049-1998
7.1纺织用针用硬盒包装，包装盒表面应标明以下内容：a）制造厂名；
b）商标；
c）产品名称、规格；
d）数量；
e）生产批号；
）合格标记。
7.2外埠运输在原包装盒外加硬质材料包装，箱外应标明以下内容：a）制造厂名；
b）产品、名称、规格；
c）数量；
d）生产批号；
e）防潮标记。
7.3纺织用针在运输中应严禁雨淋。7.4纺织用针应存放在无腐蚀性气体的干燥处，产品的防锈有效期为一年。253
