【国家标准(GB)】 通用桥式起重机

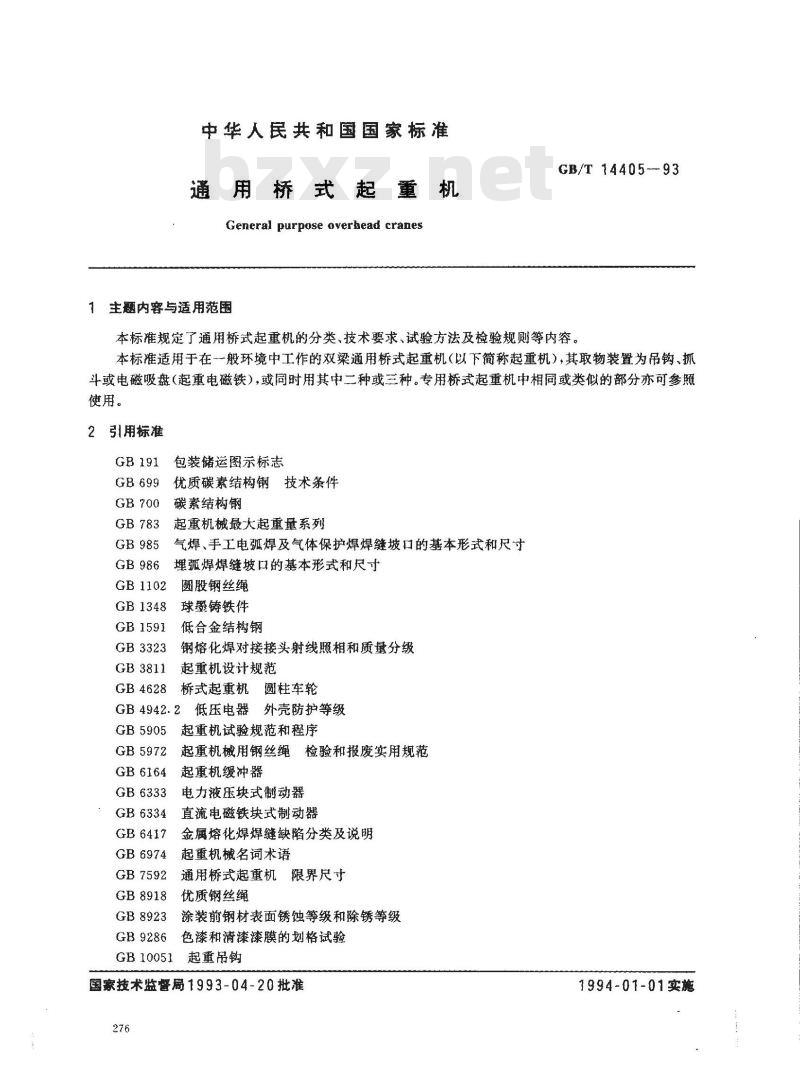

中华人民共和国国家标准
式起重机
通用桥
General purpose overhead cranes1主题内容与适用范围
GB/T 14405--93
本标准规定了通用桥式起重机的分类、技术要求、试验方法及检验规则等内容，本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。专用桥式起重机中相同或类似的部分亦可参照使用。
2引用标准
GB 191
GB 985
GB 986
GB1102
GB1348
GB1591
GB3323
GB3811
GB4628
包装储运图示标志
优质碳素结构钢技术条件
碳素结构钢
起重机械最大起重量系列
气焊、手工电孤焊及气体保护焊焊缝坡口的基本形式和尺寸埋焊焊缝坡口的基本形式和尺寸圆股钢丝绳
球墨铸铁件
低合金结构钢
钢熔化焊对接接头射线照相和质量分级起重机设计规范
桥式起重机圆柱车轮
GB5905
GB 5972
GB6164
GB6333
GB6334
GB 6417
GB6974
GB 7592
GB 8918
GB8923
GB9286
GB10051
低压电器外壳防护等级
起重机试验规范和程序
起重机械用钢丝绳检验和报废实用规范起重机缓冲器
电力液压块式制动器
直流电磁铁块式制动器
金属熔化焊焊缝缺陷分类及说明起重机械名词术语
通用桥式起重机限界尺寸
优质钢丝绳
涂装前钢材表面锈蚀等级和除锈等级色漆和清漆漆膜的划格试验
起重吊钩
国家技术监警局1993-04-20批准276
1994-01-01实施
GB10095
GB10183
GB11352
渐开线圆柱齿轮精度
GB/T14405—93
桥式和门式起重机制造及轨道安装公差一般工程用铸造碳钢件
GB/T 14407
ZB J19 010
ZB J19 011
ZB J80 006
ZB J80 007
ZB K26 007
ZB K26 008
JB 1152
JB2299
JB2759
JB4315
3分类
通用桥式和门式起重机司机室技术条件起重机减速器
起重机底座式减速器
起重机用铸造滑轮
起重机用铸造卷筒
YZ系列起重及冶金用三相异步电动机技术条件YZR系列起重及冶金用绕线转子三相异步电动机技术条件
锅炉和钢制压力容器对接焊缝超声波探伤矿山、工程、起重运输机械产品、涂漆颜色和安全标志机电产品包装通用技术条件
起重机电控设备

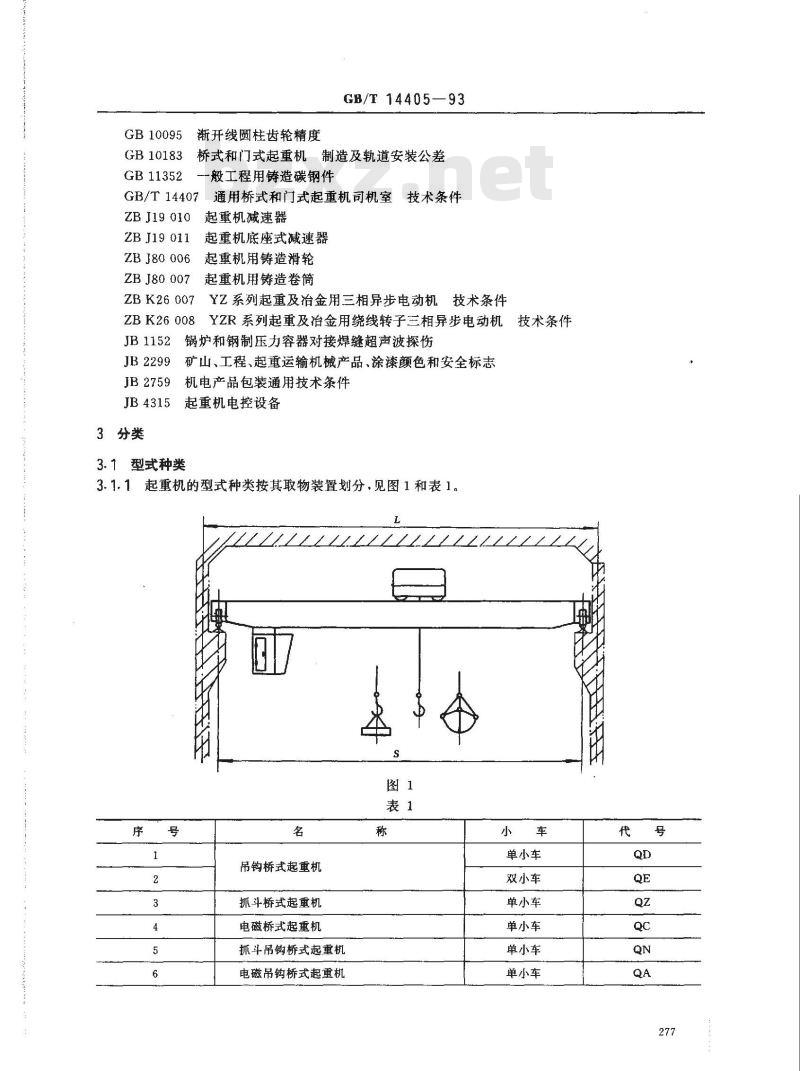

3.1型式种类
3.1.1起重机的型式种类按其取物装置划分，见图1和表1。L
吊钩桥式起重机
抓斗桥式起重机
电磁桥式起重机
抓斗吊钩桥式起重机
电磁吊钩桥式起重机
单小车
双小车
单小车
单小车
单小车
单小车
GB/T14405-93

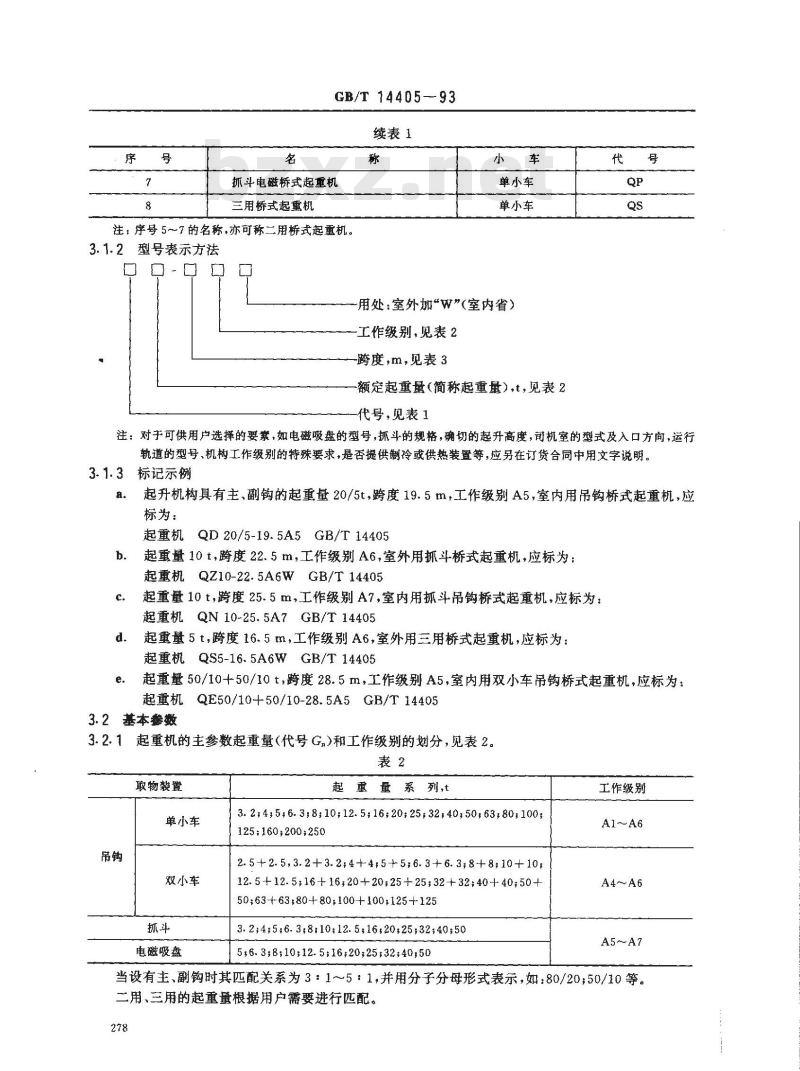

续表1
抓斗电磁桥式起重机
三用桥式起重机
注：序号5~~7的名称，亦可称二用桥式起重机。3.1.2型号表示方法
单小车
单小车
用处：室外加“W”（室内省）
工作级别，见表2
跨度，m，见表3
额定起重量（简称起重量），t，见表2代号、见表1
注：对于可供用户选择的要紊，如电磁吸盘的型号，抓斗的规格，确切的起升高度，司机室的型式及入口方间，运行轨道的型号、机构工作级别的特殊要求，是否提供制冷或供热装置等，应另在订货合同中用文字说明。3.1.3标记示例
起升机构具有主、副钩的起重量20/5t，跨度19.5m，工作级别A5，室内用吊钩桥式起重机，应标为：
起重机QD20/5-19.5A5GB/T14405起重量10t，跨度22.5m，工作级别A6，室外用抓斗桥式起重机，应标为：起重机QZ10-22.5A6WGB/T14405
起重量10t，跨度25.5m，工作级别A7，室内用抓斗吊钩桥式起重机，应标为：起重机QN10-25.5A7GB/T14405
起重量5t，跨度16.5m，工作级别A6，室外用三用桥式起重机，应标为：起重机QS5-16.5A6WGB/T14405
起重量50/10+50/10t，跨度28.5m，工作级别A5，室内用双小车吊钩桥式起重机，应标为：起重机QE50/10+50/10-28.5A5GB/T144053.2基本参数
3.2.1起重机的主参数起重量（代号G,)和工作级别的划分，见表2。表2
取物装置
单小车
双小车
电磁吸盘
起重量系列,t
3.2;4,5,6.3;8;10;12.516;2025;32,40,50,63,80,100125;160,200;250
2.5+2.5,3.2+3.2;4+45+5;6.3+6.38+810+1012.5+12.5;16+16;20+20;25+25;32+32;40+4050+50:63+63+80+80;100+100;125+1253.2;4;5;6.3;8:10;12.5;16,20*25;32;40,5056.3;8;10;12.5;16;20;25;32;40,50工作级别
A1～A6
A5～A7
当设有主、副钩时其匹配关系为3：1～5：1，并用分子分母形式表示，如：80/20；50/10等。二用、三用的起重量根据用户需要进行匹配。278
GB/T14405--93

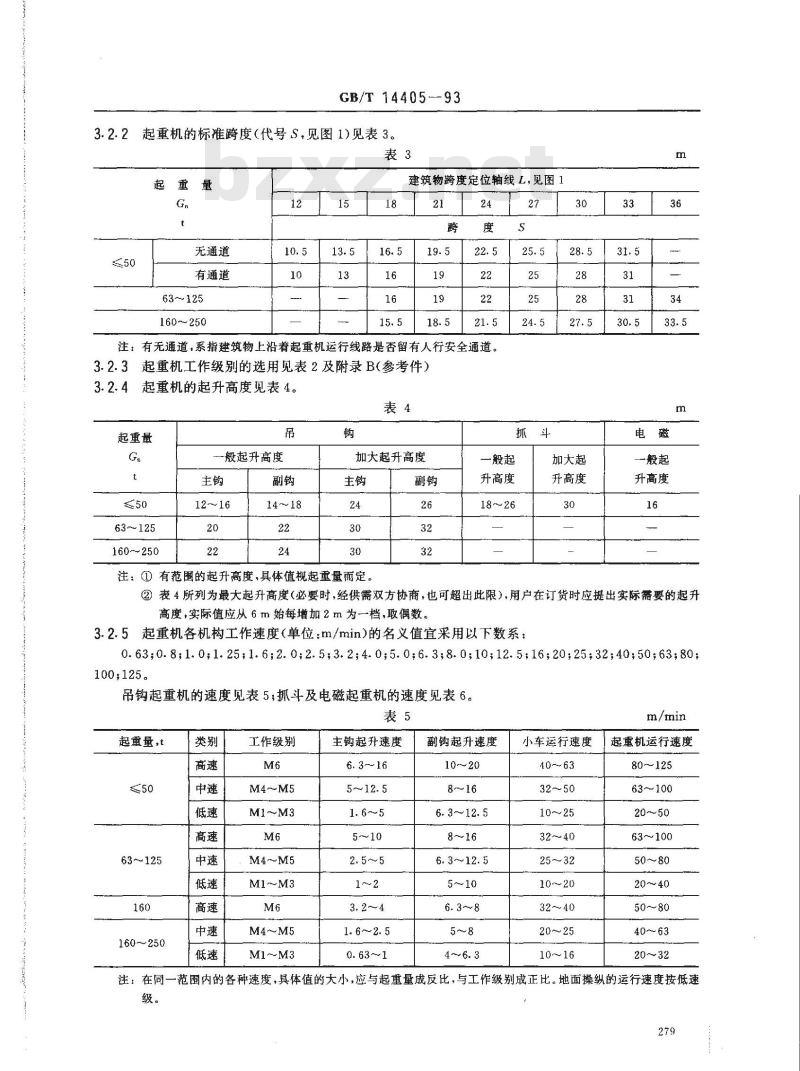

起重机的标准跨度（代号S，见图1)见表3。3.2.2
无通道
有通道
63~125
160~250
建筑物跨度定位轴线L，见图1
注：有无通道，系指建筑物上沿着起重机运行线路是否留有人行安全通道。3.2.3起重机工作级别的选用见表2及附录B（参考件）起重机的起升高度见表4。
起重量
63~125
160~250
-般起升高度
加大起升高度
注：①有范围的起升高度，具体值视起重量而定。副钩
一般起
升高度
加大起
升高度
一般起
升高度
②表4所列为最大起升高度（必要时，经供需双方协商，也可超出此限），用户在订货时应提出实际需要的起升高度,实际值应从 6 m始每增加2m为一档，取偶数。3.2.5起重机各机构工作速度（单位：m/min）的名义值宜采用以下数系：0.63;0.8;1.0;1.25;1.6:2.0;2.5;3.2;4.0;5.0;6.3;8.0;10;12.5;16;20;25;32,40;50;63;80:100;125
吊钩起重机的速度见表5；抓斗及电磁起重机的速度见表6。表5
起重量，t
160~250
工作级别www.bzxz.net
M4～M5
M4~～M5
主钩起升速度
1. 6~2. 5
副钩起升速度
10~～20
5～10
小车运行速度
10～20
起重机运行速度
80~125
63~100
20~~50
63~100
20~～40
注：在同一范围内的各种速度，具体值的大小，应与起重量成反比，与工作级别成正比。地面操纵的运行速度按低速级。

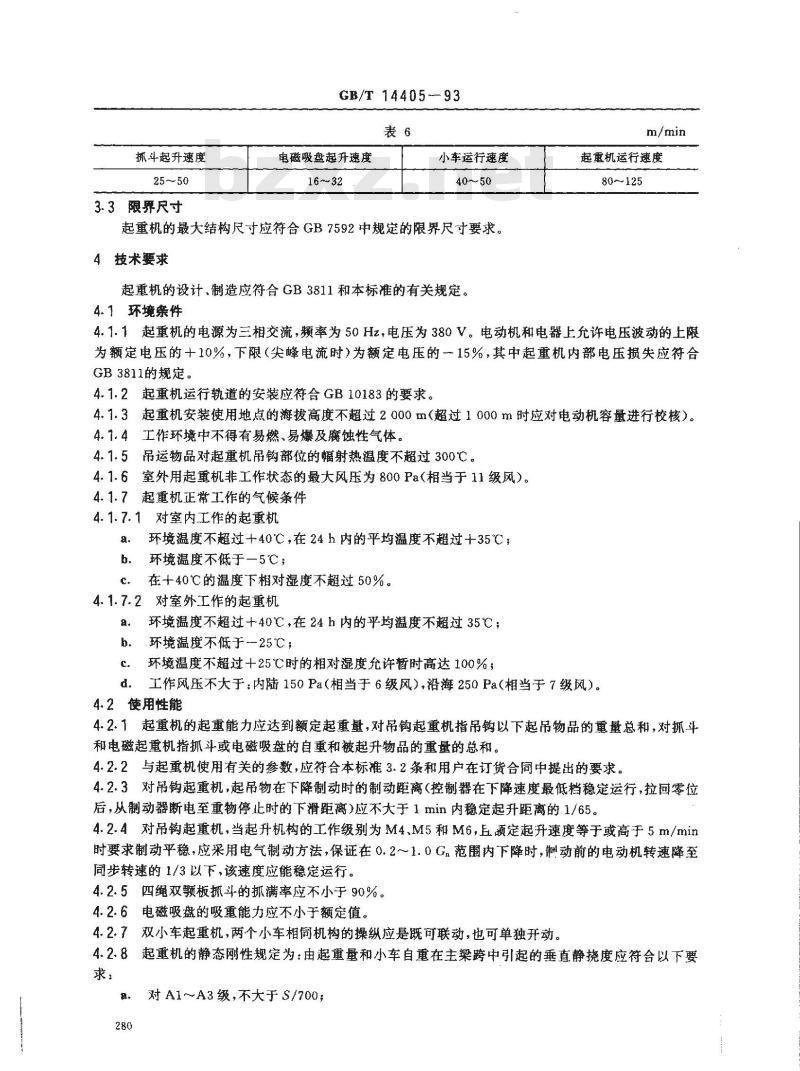

抓斗起升速度
3.3限界尺寸
GB/T 14405--93
电磁吸盘起升速度
小车运行速度
起重机的最大结构尺寸应符合GB7592中规定的限界尺寸要求。4技术要求
起重机的设计、制造应符合GB3811和本标准的有关规定。4.1环境条件
起重机运行速度
4.1.1起重机的电源为三相交流，频率为50Hz，电压为380V。电动机和电器上允许电压波动的上限为额定电压的十10%，下限（尖峰电流时）为额定电压的一15%，其中起重机内部电压损失应符合GB3811的规定。
4.1.2起重机运行轨道的安装应符合GB10183的要求。4.1.3起重机安装使用地点的海拔高度不超过2000m（超过1000m时应对电动机容量进行校核）。4.1.4工作环境中不得有易燃、易爆及腐蚀性气体。4.1.5吊运物品对起重机吊钩部位的幅射热温度不超过300℃。4.1.6室外用起重机非工作状态的最大风压为800Pa（相当于11级风）。4.1.7起重机正常工作的气候条件4.1.7.1对室内工作的起重机
环境温度不超过+40℃，在24h内的平均温度不超过十35℃；a.
环境温度不低于一5℃；
c。在+40℃的温度下相对湿度不超过50%。4.1.7.2对室外工作的起重机
a.环境温度不超过+40℃，在24h内的平均温度不超过35℃；b环境温度不低于25℃；
环境温度不超过十25℃时的相对湿度允许暂时高达100%；d.工作风压不大于：内陆150Pa（相当于6级风），沿海250Pa（相当于7级风）。4.2使用性能
4.2.1起重机的起重能力应达到额定起重量，对吊钩起重机指吊钩以下起吊物品的重量总和，对抓斗和电磁起重机指抓斗或电磁吸盘的自重和被起升物品的重量的总和。4.2.2与起重机使用有关的参数，应符合本标准3.2条和用户在订货合同中提出的要求。4.2.3对吊钩起重机，起吊物在下降制动时的制动距离（控制器在下降速度最低档稳定运行，拉回零位后，从制动器断电至重物停止时的下滑距离）应不大于1min内稳定起升距离的1/65。4.2.4对吊钩起重机，当起升机构的工作级别为M4.M5和M6，且顾定起升速度等于或高于5m/min时要求制动平稳，应采用电气制动方法，保证在0.2~1.0Gn范围内下降时，制动前的电动机转速降至同步转速的1/3以下，该速度应能稳定运行。4.2.5四绳双颚板抓斗的抓满率应不小于90%。4.2.6电磁吸盘的吸重能力应不小于额定值。4.2.7双小车起重机，两个小车相同机构的操纵应是既可联动，也可单独开动。4.2.8起重机的静态刚性规定为：由起重量和小车自重在主梁跨中引起的垂直静挠度应符合以下要求：
对A1～A3级，不大于S/700；
对A4～A6级，不大于S/800；
c．对A7级，不大于S/1000。
GB/T 14405--93
4.2.9起重机的动态刚性规定为：当小车位于跨中时，主梁的满载自振频率应不小于2Hz。当用户或设计本身对此有要求时才进行校核。4.3材料及热处理
4.3.1起重机金属结构件的材质，碳素结构钢按GB700、低合金结构钢按GB1591，牌号的选用不低于表了的规定。
构件类别
工作环境温度
工作级别
≤20mm
8>20mm
重要构件1)
不低于—20℃
A1～A5
Q235-BF
Q235-B
Q235-B
Q235-C
注：1）重要构件，指主梁、端梁、平衡梁、（支腿)及小车架、低于—20～25℃
A1～A7
Q235-D
16Mn2)
2）要求一20℃时冲击功不小于27J，在钢材订货时提出或补作试验。其余构件
不低于25℃
A1～A7
Q235-AF
重要构件的钢材在涂装前应进行表面喷（抛）丸的除锈处理，应达到GB8923中规定的Sa21/24.3.2
级，其余构件应达到Sa2级或St2级（手工除锈）。4.3.3起升机构用制动轮，其材质应不低于GB699中规定的45钢或GB11352中规定的ZG340-640钢。表面热处理硬度应为45～55HRC,深2mm处的硬度应不低于40HRC。4.3.4运行机构制动轮可采用球墨铸铁，材质应不低于GB1348中规定的QT500-7。4.4主要零部件
4.4.1起重机应选用符合或性能不低于下列标准的零部件：圆柱车轮
缓冲器
块式制动器
钢丝绳
起重吊钩
司机室
减速器
GB4628
GB6164
GB6333或GB6334
GB8918、其次选用GB1102
GB10051
GB/T 14407
ZBJ19010或ZBJ19011
采用其他减速器时，齿轮副的精度不低于GB10095中规定的8—8—7级。铸造滑轮
铸造卷筒
电动机
电控设备
ZBJ80006
ZBJ80007
ZBK26 008或ZBK26 007
JB4315
4.4.2如用开式齿轮传动，则齿轮副精度不低于GB10095中规定的8级。4.4.3抓取粉状物、砂子及粮食物料的抓斗，斗口接触处的间隙应不大于2mm。4.4.4制动轮安装后，应保证其径向圆跳动不超过表8规定的值。表8
制动轮直径，mm
径向圆跳动，μm
>250～500
>500～800
车轮安装后，应保证基准端面（在装配后的外侧，其上加工出深约1.5mm的沟槽作标记）上的4.4.5
圆跳动不超过表9规定的值。
车轮直径，mm
端面圆跳动，um
4.5焊接
GB/T 14405—93
>250～500
>500～800
4.5.1焊缝坡口应符合GB985和GB986的规定，特殊接头应在图样上注明。>800～900
4.5.2焊缝外部检查不得有目测可见的明显缺陷，这些缺陷按GB6417的分类为：裂纹、孔穴、固体夹杂、未熔合和未焊透、形状缺陷及上述以外的其他缺陷。4.5.3主梁受拉区的翼缘板、腹板的对接焊缝应进行无损探伤，射线探伤时应不低于GB3323中规定的II级，超声波探伤时应不低于JB1152中规定的I级。4.6桥架（起重机运行机构组装完成以后）4.6.1主梁应有上拱，跨中上拱度应为（0.9/1000~~1.4/1000)S，且最大上拱度应控制在跨中S/10的范围内。桥架检测条件见附录A（补充件）。4.6.2主梁在水平方向产生的弯曲：对轨道居中的正轨箱形梁及半偏轨箱形梁不大于S,/2000(S1为两端始于第一块大筋板的实测长度，在离上翼缘板约100mm的大筋板处测），当G≤50t时只能向走台侧凸曲。
对全偏轨箱形梁、单腹板梁及桁架梁，应满足4.6.9及4.6.10条对轨道的要求。4.6.3主梁腹板的局部平面度，以1m平尺检测，在离上翼缘板H/3以内的区域不大于0.78，其余区域不大于1.28（见图2）。
翼缘板
4.6.4箱形梁及单腹板梁上翼缘板的水平偏斜值c≤B/200（见图3）4.6.5箱形梁腹板的垂直偏斜值h≤H≤200，单腹板梁及桁架梁的垂直偏斜值h≤H/300（见图4）。注：水平及垂直偏斜值在长筋板或节点处测量。282
GB/T14405-93
4.6.6桁架梁杆件的直线度N≤0.0015α（见图5）。图4
4.6.7主梁和端梁焊接连接的桥架，以装车轮的基准点测得的对角线差1S,一S.「≤5mm（见图6），此值允许在运行机构组装前测量控制。图5
4.6.8小车轨道一般宜用将接头焊为一体的整根轨道，否则，必须满足以下要求。a.
接头处的高低差d≤1mm（见图7)；接头处的头部间隙e≤2mm（见图7)；接头处的侧向错位f≤1mm（见图8）。对正轨箱形梁及半偏轨箱形梁。轨道接缝应放在筋板上，允差不大于15mm；d.
两端最短一段轨道长度应不小于1.5m，并在端部加挡铁。4.6.9偏轨箱形梁、单腹板梁及桁架梁的小车轨道中心线对承轨梁腹板中心线的位置偏移（见图9)；当≥12mm时，g≤/2：当8<12mm时，g≤6mm。283
GB/T14405--93
小车轨距K（见图6，图10，图11)的极限偏差不得超过下列数值：4.6.10
要求：
G.≤50t的对称正轨箱形梁及半偏轨箱形梁，在跨端处为土2mm;在跨中处，当S≤19.5m时为imm；t5
当S>19.5m时为
其他梁应不超过±3mm。
在与小车运行方向相垂直的同一截面上两根小车轨道之间的高低差△h（见图10)应符合下列K≤2m时，ah≤3mm，
2m>2.3~2.7>2. 7~3.0>3.0~3.3>3.3~3.7>3.7~4.0/4.0~4. 3>2～2. 3
|>4. 7~5. 0|>5. 0~5. 3>5. 3~5. 7]>5. 7~6. 0|>6. 0~6. 6>4. 3~4. 7
K≥6.6m时,Ah≤10mm.
两根小车轨道顶部形成的局部平面度公差Ah.不得超过下列数值中的较小值（见图11，相对4. 6. 12
于四轮形成的标准平面）。
GB/T 14405--93
Ah≤0.001W。或者h.≤0.001K,W.~小车基距，公差值经圆整和简化后可按表11选取。图11
W。和K中的较小值,m
W。和K中的较小值，m
≥0. 5～1
>5. 5～6
4.6.13小车轨道的侧向直线度（见图12)应符合下列要求：每2m长度内的偏差不大于1mm；
在轨道全长范围内，偏差6应符合下列要求：b.
S≤10 m时,b≤6 mm,
S>10 m时,b≤6+0.2(S-10),bmx=10 mm,(S--跨度)。图12
偏差值经圆整和简化后可按表12选取。表12
>6～6. 5
>6.5~～7
>3. 5～4
≤10 [>10~12. 5|>12. 5~15|>15~17.5|>17.5~20|≥20~22. 5|>22. 5~25|>25~~27. 5|>27. 5~30| >306
传动链中各部件间的联结，同一轴线的偏斜角不应大于所用联轴器允许的安装误差，4.7.1
4.7.2装配好的各机构，用手转动其制动轮，使最后一根轴（如车轮轴或卷简轴)旋转一周时应转动灵285
活，不得有卡住等非正常现象。GB/T14405—93
4.7.3起重机跨度S（见图1和图6)的极限偏差△S应符合以下规定：当采用可分离式端梁并镗孔直接装车轮的结构（见图14)时，S≤10 m时,AS=±2 mm;
S>10m时,AS-±[2+0.1(S-10)Jmm。上式经圆整和简化的偏差值，可按表13选取。表13
>10～15
>15～20
>20~～25
对单侧装有水平导向轮的起重机，△S值可以取表13中偏差值的1.5倍。>25～30
>30~35
当采用焊接连接的端梁及角型轴承箱装车轮的结构时，AS一土5mm，且每对车轮测出的跨度相对差不大于5mm。
起重机跨度检测条件见附录A（补充件）4.7.4由小车车轮量出的轨距K（见图15)的极限偏差不得超过土2mm。4.7.5在车轮架空（条件见附录A)的情况下测量，起重机和小车的车轮在垂直面上的偏斜，当镗孔直接装车轮轴时，轴线偏斜角α（见图13)应控制在以下范围内：0.0005≤tgα≤0.0025图13
当采用角型轴承箱，用测量车轮端面控制这种垂直偏斜时，测量值α应不大于1/400，且车轮端面的上边应偏向外侧（1———测量长度，见图13)。4.7.6起重机和小车车轮的水平偏斜应符合如下的规定：当采用可分离式端梁并镗孔直接装车轮的结构时，车轮轴线的偏斜角见图14）的正切值应不大于表14的规定。
机构工作级别
四轮以上
GB/T14405-—93
当采用焊接连接的端梁及角型轴承箱装车轮的结构，且用测量车轮端面控制这种偏斜时（见图15)，测量值IP,一P21，对四个车轮的起重机和小车应不大于表15规定的值，但在同-一轴线上的两个车轮偏斜方向应相反，对多于四个车轮的起重机和小车，单个平衡梁（平衡台车）下的两个车轮按表15，同一轨道上的所有车轮间不得大于1/800，且不控制车轮偏斜方向。和车轮中心连线相平行的线
静度S
轨距K
机构工作级别
IPf-P2l
1/1000
M6~～M?
1/1200
4.7.7同-端梁上车轮的同位差：两个车轮时不得大于2mm；三个或三个以上车轮时不得大于3mm，在同一平衡梁上不得大于1mm（见图16）m
4.7.8如采用水平导向轮，同一端梁下的两组导向轮间距中心线对车轮中心线的偏差不大于1mm（见图17）。
