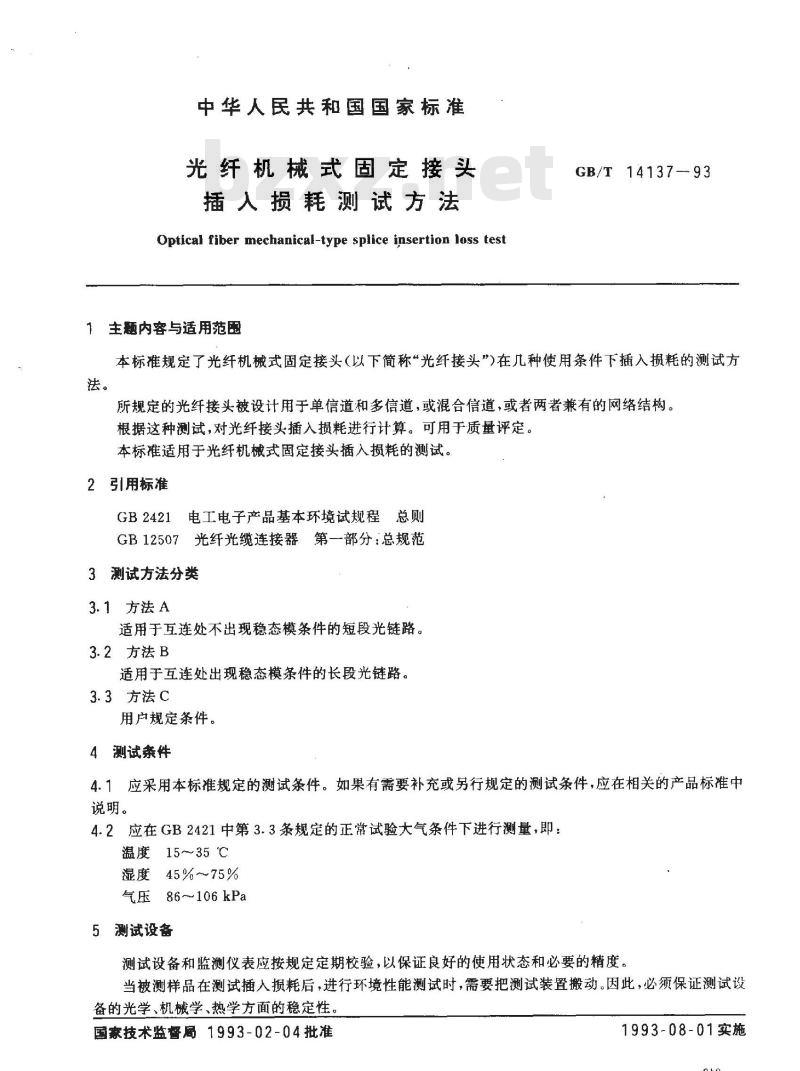

中华人民共和国国家标准
光纤机械式固定接头
插人损耗测试方法
Optical fiber mechanical-type splice insertion loss test1主题内容与适用范围
GB/T14137-93
本标准规定了光纤机械式固定接头（以下简称“光纤接头”）在几种使用条件下插入损耗的测试方法。
所规定的光纤接头被设计用于单信道和多信道，或混合信道，或者两者兼有的网络结构。根据这种测试，对光纤接头插入损耗进行计算。可用于质量评定。本标准适用于光纤机械式固定接头插入损耗的测试。2引用标准
GB2421电工电子产品基本环境试规程总则GB12507光纤光缆连接器第一部分：总规范3测试方法分类
3.1方法A
适用于互连处不出现稳态模条件的短段光链路。3.2方法BbzxZ.net
适用于互连处出现稳态模条件的长段光链路。3.3方法C
用户规定条件。
4测试条件
4.1应采用本标准规定的测试条件。如果有需要补充或另行规定的测试条件，应在相关的产品标准中说明。
4.2应在GB2421中第3.3条规定的正常试验大气条件下进行测量，即：温度15～35℃
湿度45%～75%
气压86~~106kPa
5测试设备
测试设备和监测仪表应按规定定期校验，以保证良好的使用状态和必要的精度。当被测样品在测试插入损耗后，进行环境性能测试时，需要把测试装置搬动。因此，必须保证测试设备的光学、机械学、热学方面的稳定性，国家技术监督局1993-02-04批准1993-08-01实施
GB/T 14137—93

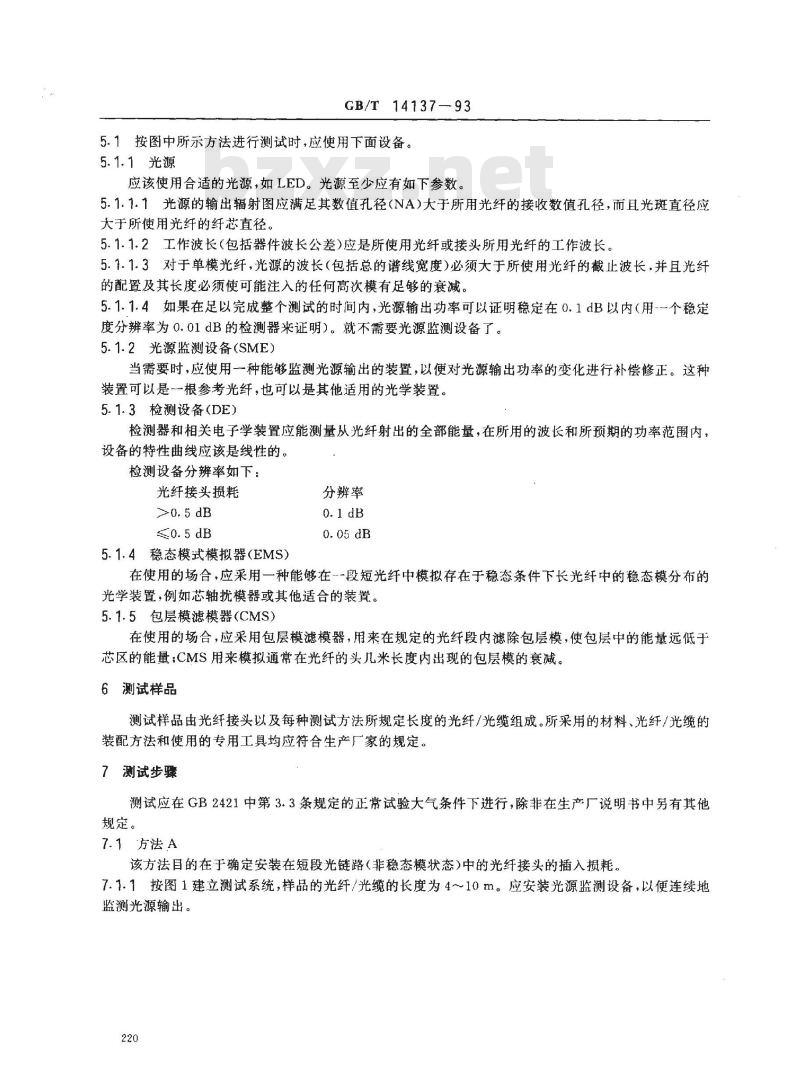

5.1按图中所示方法进行测试时，应使用下面设备。5.1.1光源
应该使用合适的光源，如LED。光源至少应有如下参数。5.1.7.1光源的输出辐射图应满足其数值孔径（NA)大于所用光纤的接收数值孔径，而且光斑直径应大于所使用光纤的纤芯直径。
5.1.1.2工作波长（包括器件波长公差）应是所使用光纤或接头所用光纤的工作波长。5.1.1.3对于单模光纤，光源的波长（包括总的谱线宽度）必须大于所使用光纤的截止波长，并且光纤的配置及其长度必须使可能注入的任何高次模有足够的衰减。5.1.1.4如果在足以完成整个测试的时间内，光源输出功率可以证明稳定在0.1dB以内（用-一个稳定度分辩率为0.01dB的检测器来证明）。就不需要光源监测设备了。5.1.2光源监测设备（SME）
当需要时，应使用一种能够监测光源输出的装置，以便对光源输出功率的变化进行补偿修正。这种装置可以是一根参考光纤，也可以是其他适用的光学装置。5.1.3检测设备（DE）
检测器和相关电子学装置应能测量从光纤射出的全部能量，在所用的波长和所预期的功率范围内，设备的特性曲线应该是线性的。检测设备分辨率如下：
光纤接头损耗
5、1.4稳态模式模拟器（EMS）
分辨率
在使用的场合，应采用一种能够在--段短光纤中模拟存在于稳态条件下长光纤中的稳态模分布的光学装置，例如芯轴扰模器或其他适合的装置。5.1.5包层模滤模器（CMS)
在使用的场合，应采用包层模滤模器，用来在规定的光纤段内滤除包层模，使包层中的能量远低于芯区的能量；CMS用来模拟通常在光纤的头几米长度内出现的包层模的衰减。6测试样品
测试样品由光纤接头以及每种测试方法所规定长度的光纤/光缆组成。所采用的材料、光纤/光缆的装配方法和使用的专用工具均应符合生产厂家的规定。7测试步骤
测试应在GB2421中第3.3条规定的正常试验大气条件下进行，除非在生产厂说明书中另有其他规定。
7.1方法A

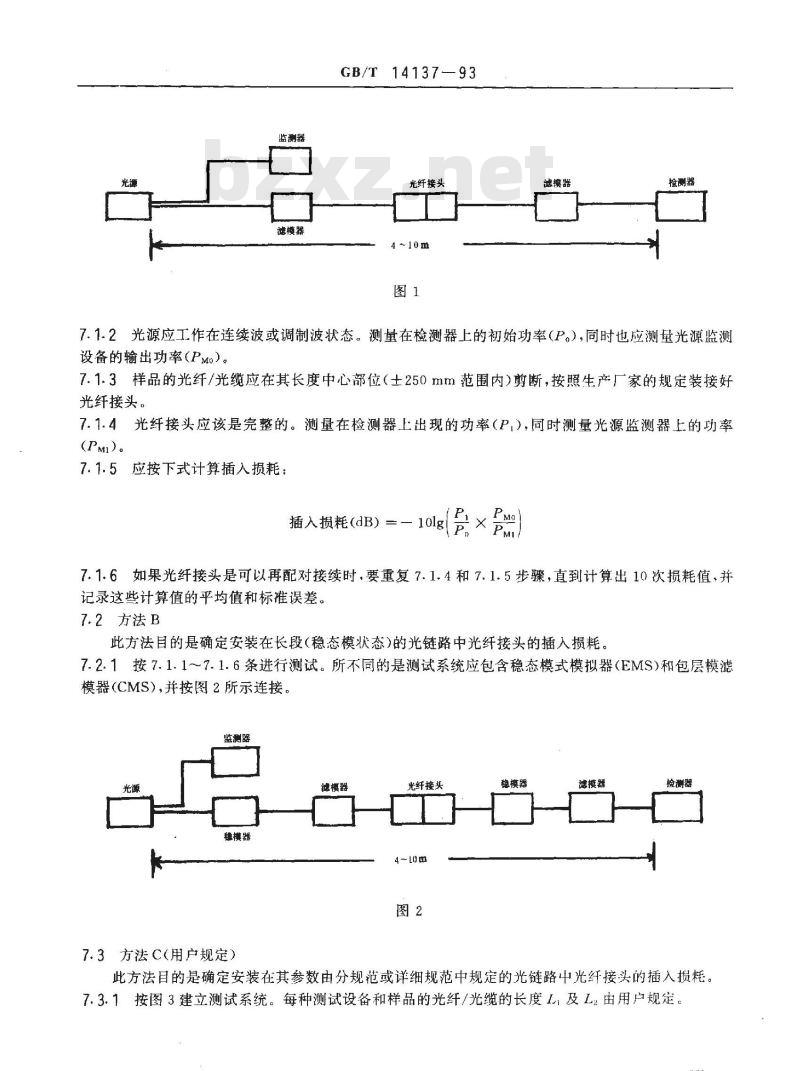

该方法目的在于确定安装在短段光链路（非稳态模状态)中的光纤接头的插入损耗。7.1.1按图1建立测试系统，样品的光纤/光缆的长度为4～10m。应安装光源监测设备，以便连续地监测光源输出。
监测器
滤模器
GB/T 14137—93
光纤接头
滤模器
检测器
7.1.2光源应工作在连续波或调制波状态。测量在检测器上的初始功率（P。），同时也应测量光源监测设备的输出功率（PMo）。
7.1.3样品的光纤/光缆应在其长度中心部位（士250mm范围内）剪断，按照生产厂家的规定装接好光纤接头。
7.1.4光纤接头应该是完整的。测量在检测器上出现的功率（P,），同时测量光源监测器上的功率(Pm)。
7.1.5应按下式计算插入损耗：
插入损耗(dB)=-10lg(会）
7.1.6如果光纤接头是可以再配对接续时，要重复7.1.4和7.1.5步骤，直到计算出10次损耗值，并记录这些计算值的平均值和标准误差。7.2方法B
此方法目的是确定安装在长段(稳态模状态)的光链路中光纤接头的插人损耗。7.2.1按7.1.1~~7.1.6条进行测试。所不同的是测试系统应包含稳态模式模拟器（EMS)和包层模滤模器（CMS），并按图2所示连接监测器
稚模器
7.3方法C（用户规定）
滤模器
光纤接头
4 ~10m
稳模器
滤摸器
检测器

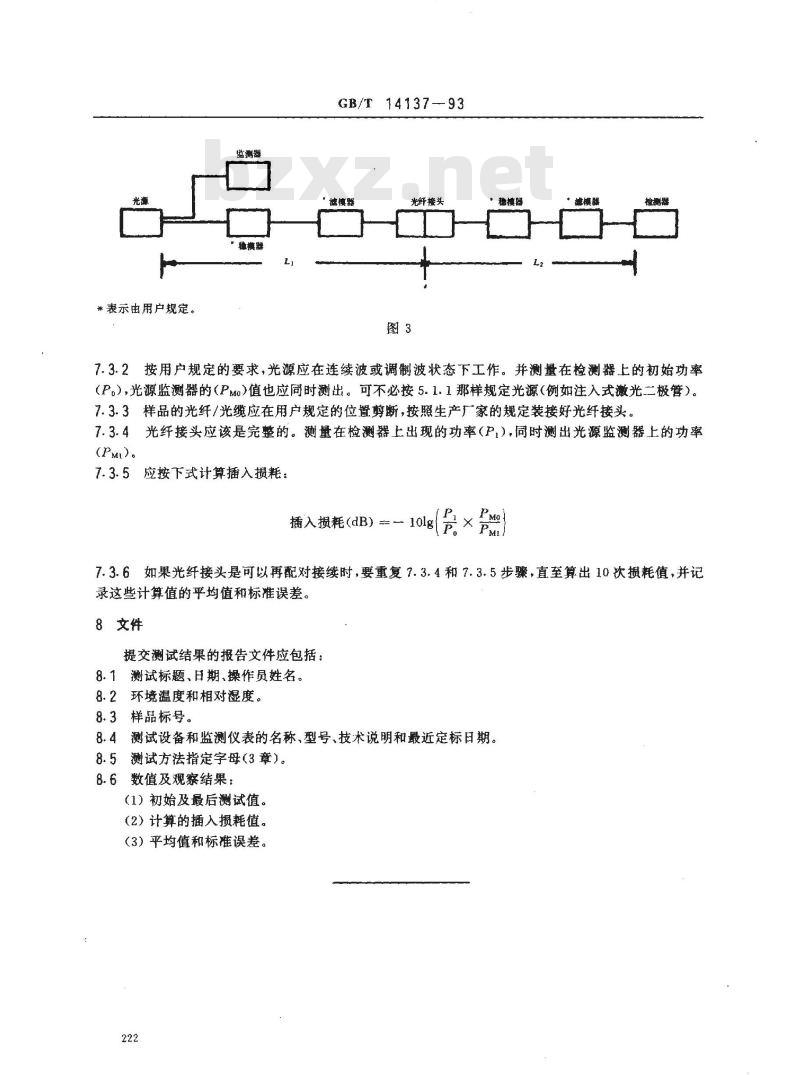

此方法目的是确定安装在其参数由分规范或详细规范中规定的光链路中光纤接头的插入损耗。7.3.1按图3建立测试系统。每种测试设备和样品的光纤/光缆的长度，及L，由用户规定。221
*表示由用户规定。
监测器
、稚模器
GB/T 14137-93
“泌模器
光纤接头
*秘模器
键模器
检测器
7.3.2按用户规定的要求，光源应在连续波或调制波状态下工作。并测量在检测器上的初始功率（P,），光源监测器的（PMo）值也应同时测出。可不必按5.1.1那样规定光源（例如注入式激光二极管）。7.3.3样品的光纤/光缆应在用户规定的位置剪断，按照生产厂家的规定装接好光纤接头。7.3.4光纤接头应该是完整的。测量在检测器上出现的功率（P,），同时测出光源监测器上的功率(Pm)。
7.3.5应按下式计算插入损耗：
插入损耗(dB)=10lg(
7.3.6如果光纤接头是可以再配对接续时，要重复7.3.4和7.3.5步骤，直至算出10次损耗值，并记录这些计算值的平均值和标准误差。8文件
提交测试结果的报告文件应包括：8.1测试标题、日期、操作员姓名。8.2环境温度和相对湿度。
8.3样品标号。
8.4测试设备和监测仪表的名称、型号、技术说明和最近定标日期。8.5测试方法指定字母（3章）。8.6数值及观察结果：
（1）初始及最后测试值。
（2）计算的插入损耗值。
（3）平均值和标准误差。

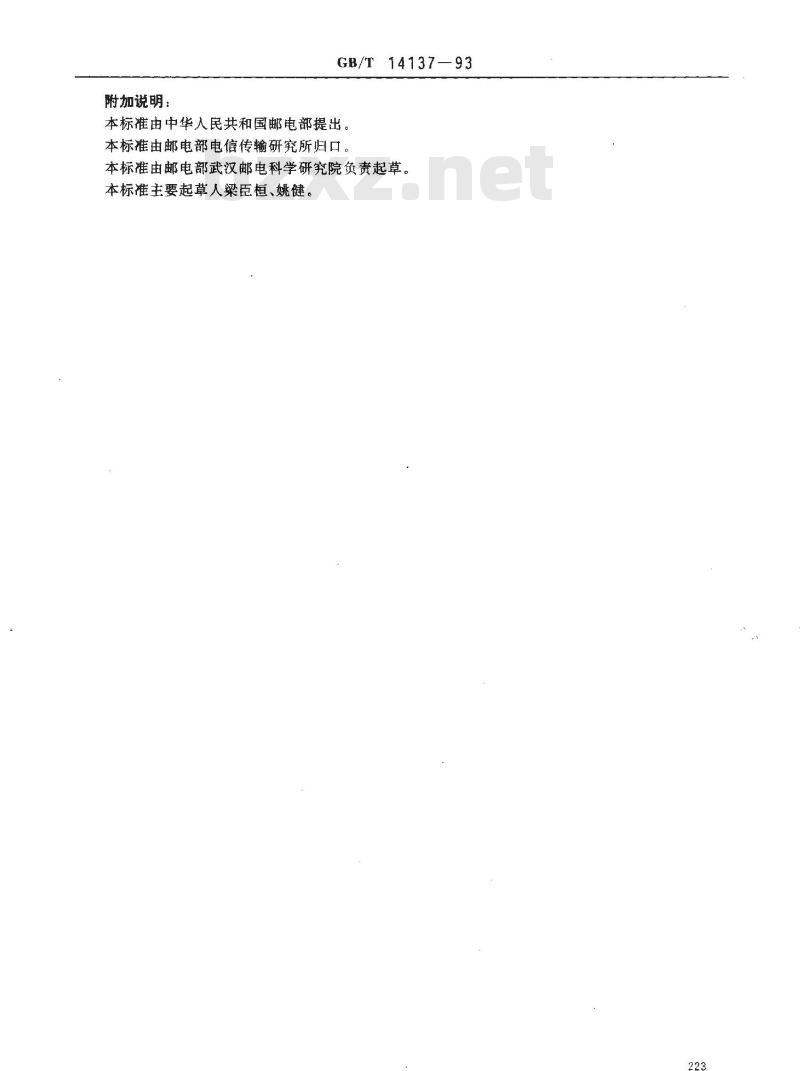

附加说明：
14137—93
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部武汉邮电科学研究院负责起草。本标准主要起草人梁臣桓、姚健。223
