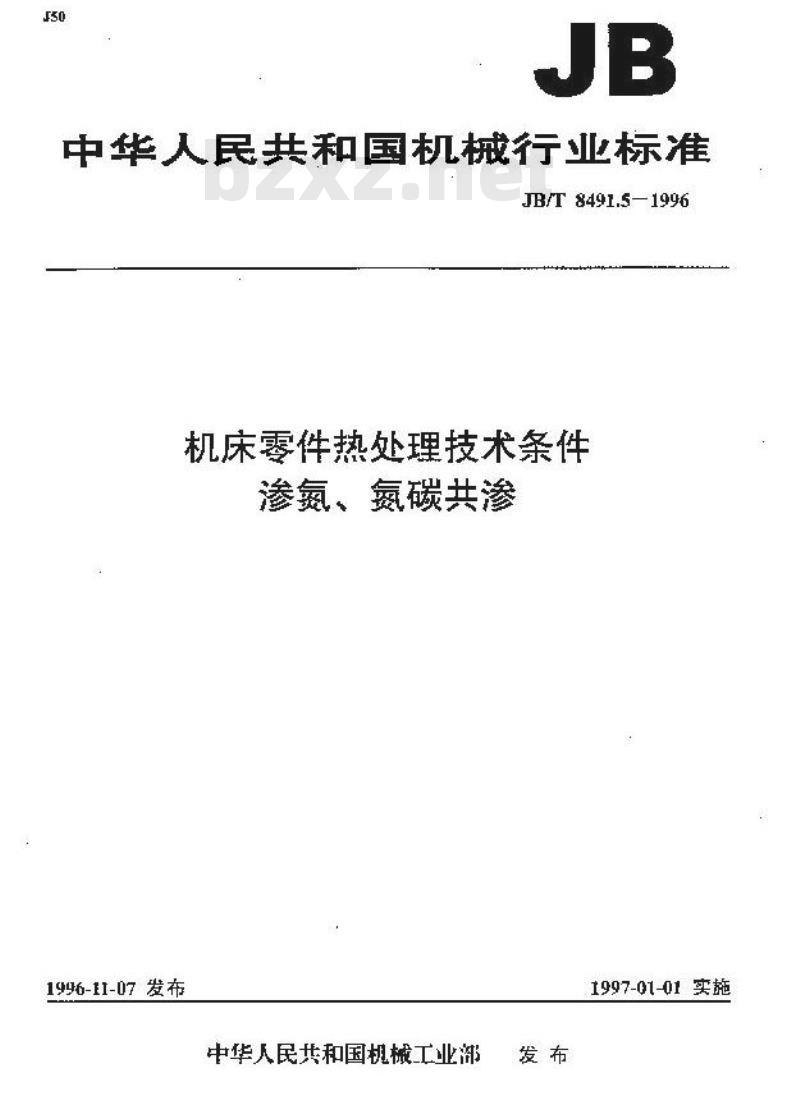

【机械行业标准(JB)】 机床零件热处理技术条件 渗氮、氮碳共渗

中华人民共和国机械行业标准
JB/T8491.5—1996
机床零件热处理技术条件
渗氮、氮碳共渗
1996-11-07发布
中华人民共和国邦械工业郝
1997-01-01 实施

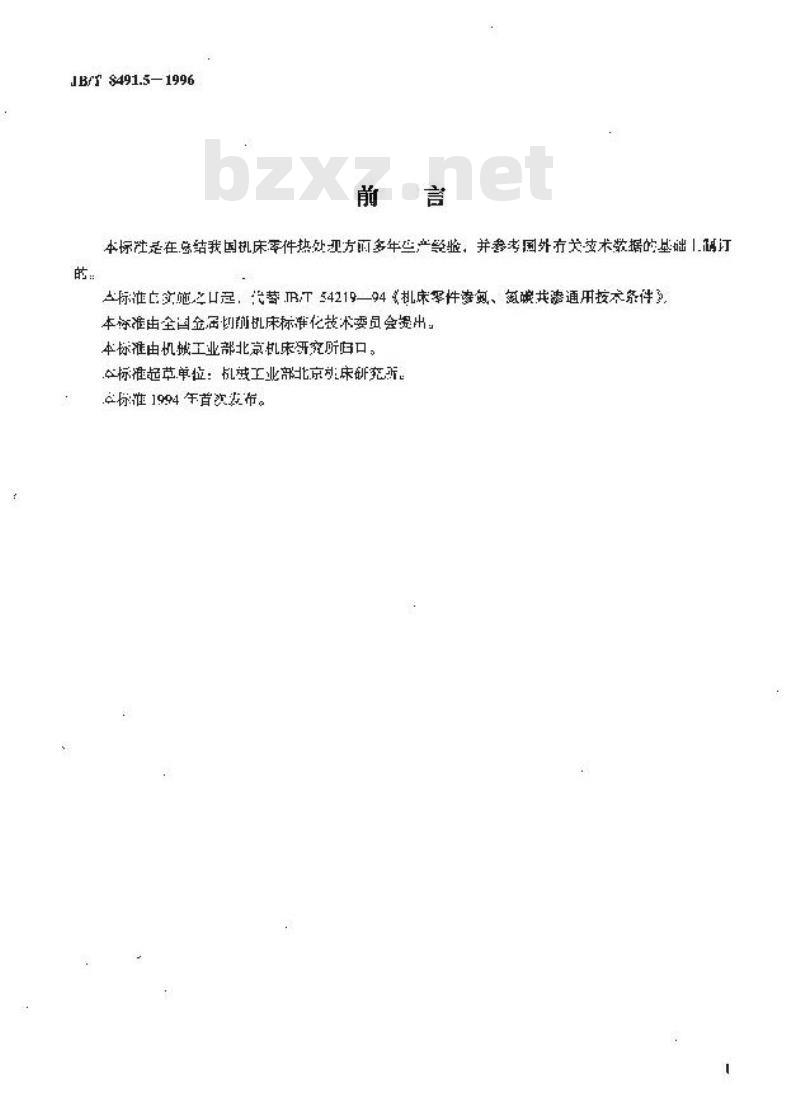

JB/T8491.5—1996
本标胜是在总结我国床零件热处理方函多年产经验，并参考国外方关落术教据的基础1.码订的
上标准亡实施之口起，长替TB/T54219—94《机床军件净氮、氮碳共漆通用按条件3本标准由全国金密划前机床标准化装术委员会提出。本标准由机城工业部北京机床研究所归口，标准起草单位：机城工业部北京床研充所标证1994午首次表布。

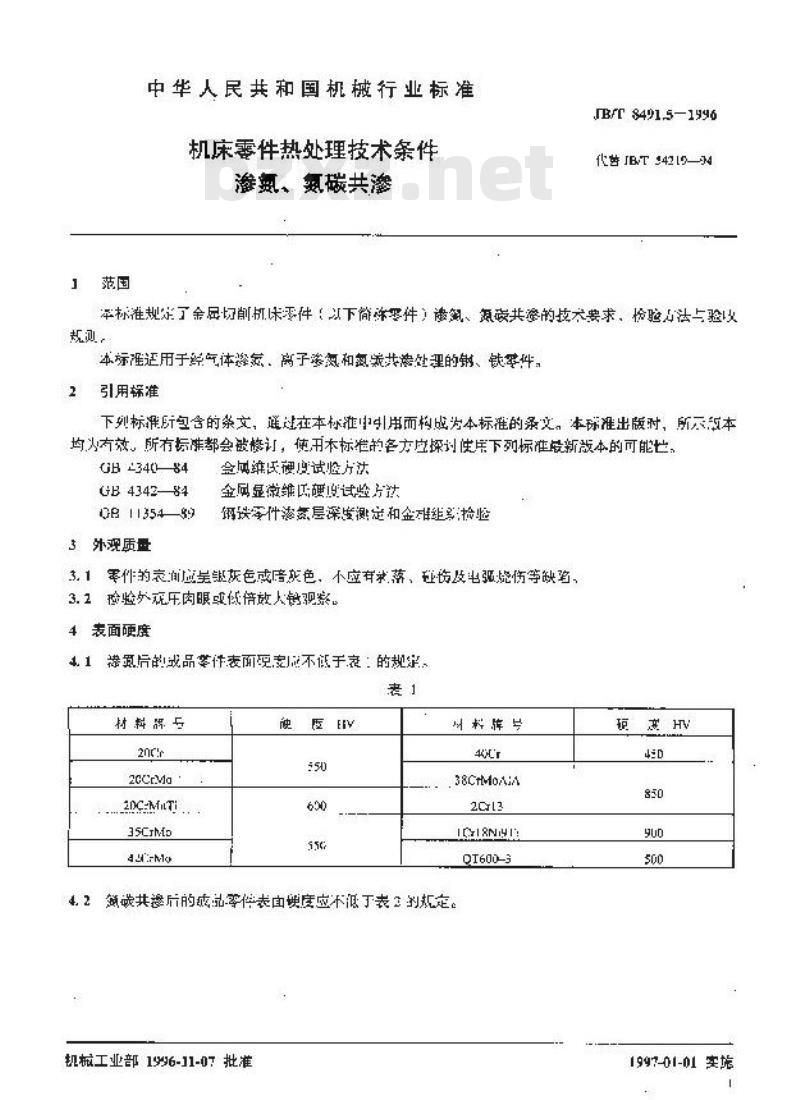

中华人民共和国机械行业标准
机床零件热处理技术条件
渗氨、氨碳共渗
JB/T8491.51996
代IB/T42[9—94
本标准规定了余尽切前析床零件【以下简冻零件）读算、氮破共滚的技要求，恰验山法与验女规测，
本标准迟用于经气体降氮，离子密氮和氮炭共滤处理的钢、铁件，2
引用探准
下列标准所包含的条文，避过在本标准中4用而构成为本标准的条文。本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列标准股新战本的可能也，GB -3484
GB 4342$4
8 1135489bzxz.net
3外观质量
会属维医便理试监方法
金属显激维医电试验方达
钢铁零件添气层深测定和金雅组乳捡检3.1零件的表询应呈然灰色或陪放色，不应有求落、碰伤及电强烧伤等缺剪，3.2检验外死压肉眼或低倍效人销观察4表面硬度
氨后的或品等作表而说安成不低于衰：的规定。4.1
材料弱
2cCrMa
20C-MnTI
35CtMs
38CrtMoAiA
Q1600-3
简碳共稳后的滤品零件表面便度应不低于表3的规定。4.2
机板工业部1996-11-07批准
1997-01-01 实施
20CtMa
20CrMnTi
QT600-2

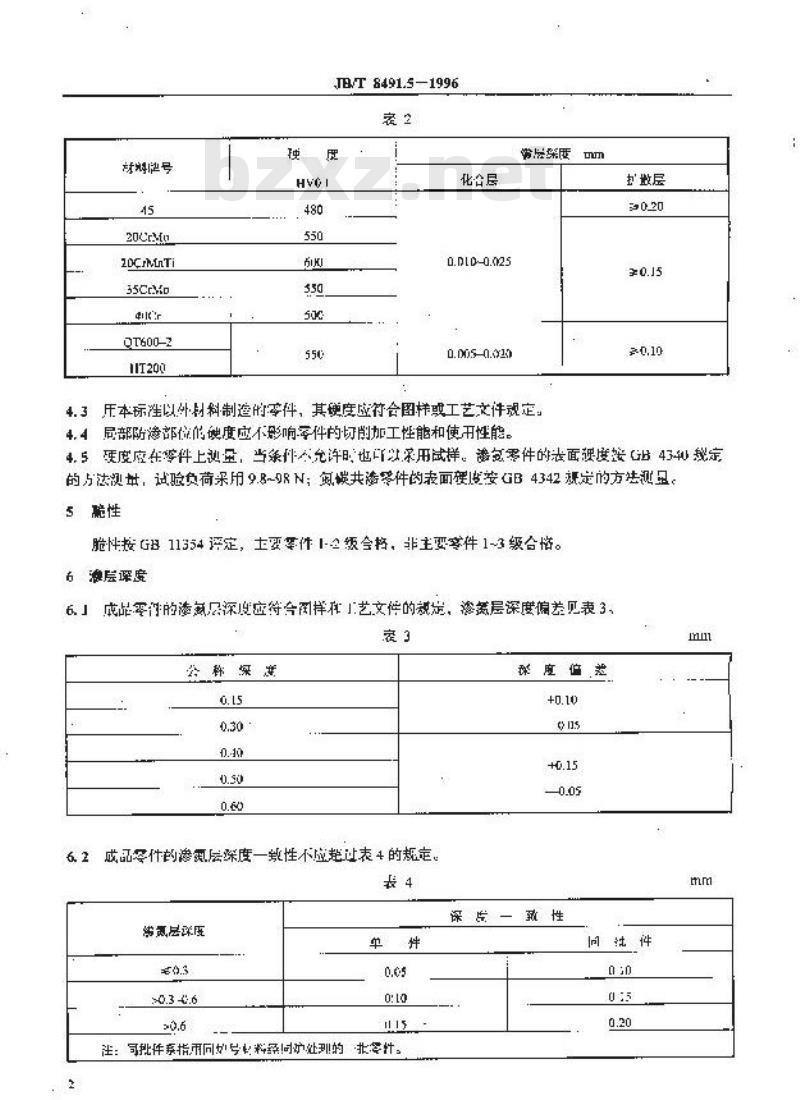

JB/T8491.5—1996
化合层
0.D100.025
带证深展
压本标准以外材科制造的零件，其便度应符合图样或工艺文件观定：4.3
生收层
局部防渗部惊的碑度应不影响件的切削加工性能和使开性能。4.4
4.5硬度应在等件上泌至，当条件个允许时也以采用试样。满氢零件的表面强度按GB4340规定的与法测，试验负荷采用9.8~0RN；氧炭共落零件的表面锂按GB4342摄定的方法测且。5
脆性按G日11354评定，主要需件1-2级含格，非主要等件1~3级合惜。浪层深度
成品零性的漆氮尽深典应符合阅择工艺文件的想定，渗氮层深度偏差见表33
谷称深意
成品受件的渗氮层深度一敏性不应过表4的规定。62
湖层深压
注：司批件系指币同女号机料经同护处到的北零性商位
深所一致性
同法件

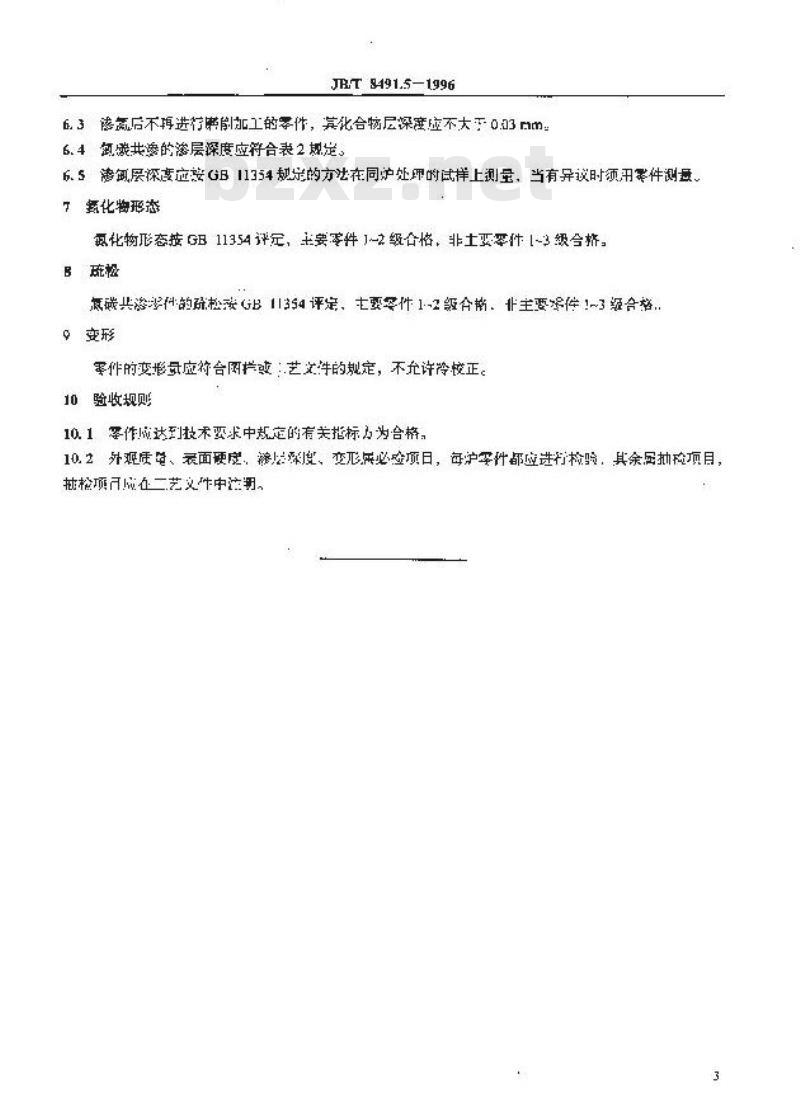

JRT S491.5-1996
6.3渗氮后不再进行率削加工的零件，算化合物层深度应不大平0.的mm6.4愈感共率的落层探度应符合表2规定、6.5渗卸层探度应接GB11354规定的方法在同护处理的试样上测量，当有异设时须用零件测量、T氨化物形态
氯化物形态接GB11354评元，主要零件J~2级合格，非变率件[-3级合轿B疏检
碳共落多科的研松按GB11354评定，主要零件1-2级合销，北主要净件1~3短合格，变形
零件的变录应符合网栏或：艺文牛的规定，不充许冷校正。10验收规购
10.1作成达到技未要求中规定的有关指标》为合格，102外观质单、表面硬度，稳层深度、变形展必验项日，每沪孕件都应进行检验，其余抛检项目批检项可成在二艺义件中法明。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
