【国家标准(GB)】 信息处理 数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度, 道密3.8道/毫米的双面软磁盘 第1部分:尺寸,物理性能和磁性能

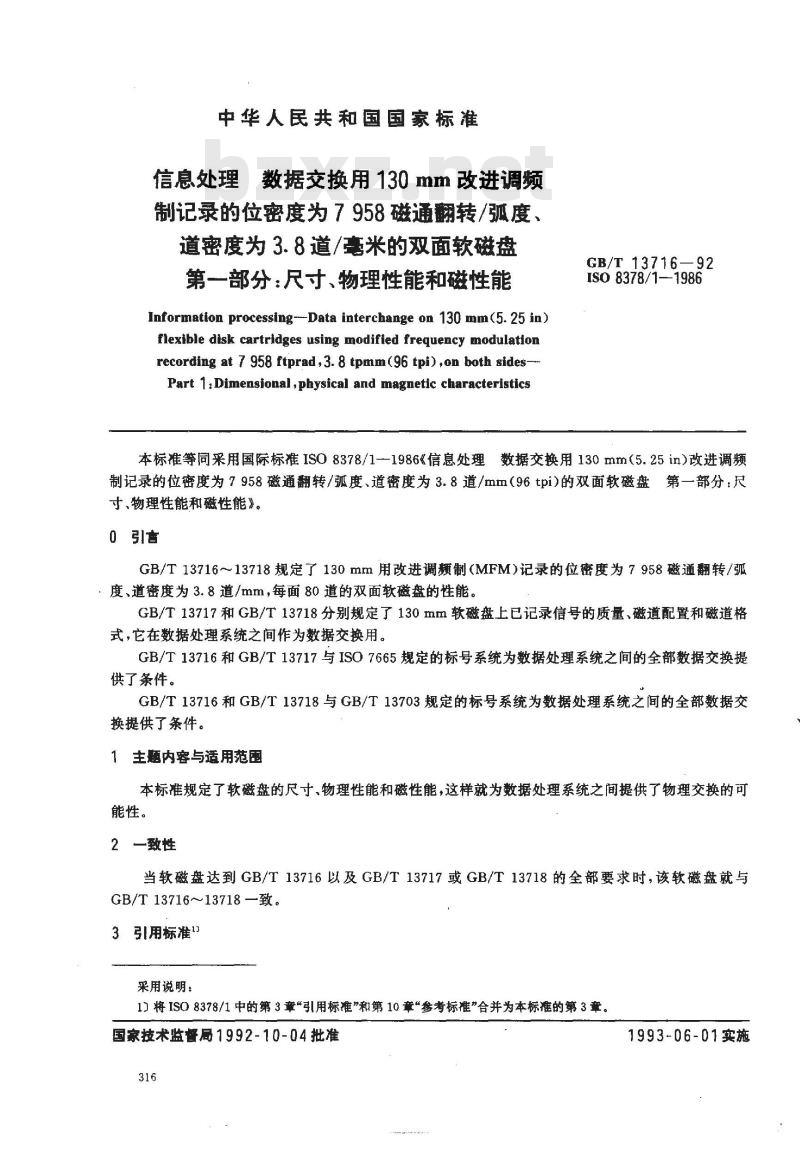

中华人民共和国国家标准
信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/弧度、道密度为3.8道/毫米的双面软磁盘第一部分：尺寸、物理性能和磁性能Information processing---Data interchange on 130 mm(5. 25 in)flexible disk cartridges using modified frequency modulationrecording at 7 958 ftprad,3.8 tpmm(96 tpi) +on both sides—Part 1: Dimensional,physical and magnetic characteristicsGB/T 13716—92
ISO 8378/1-1986
本标准等同采用国际标准IS08378/1-1986《信息处理，数据交换用130mm（5.25in）改进调频制记录的位密度为7958磁通翻转/弧度、道密度为3.8道/mm（96tpi)的双面软磁盘第一部分：尺寸、物理性能和磁性能》。
GB/T13716~～13718规定了130mm用改进调频制（MFM）记录的位密度为7958磁通翻转/弧，度，道密度为3.8道/mm，每面80道的双面软磁盘的性能。GB/T13717和GB/T13718分别规定了130mm软磁盘上已记录信号的质量、磁道配置和磁道格式，它在数据处理系统之间作为数据交换用。GB/T13716和GB/T13717与ISO7665规定的标号系统为数据处理系统之间的全部数据交换提供了条件。
GB/T13716和GB/T13718与GB/T13703规定的标号系统为数据处理系统之间的全部数据交换提供了条件。
1主题内容与适用范围
本标准规定了软磁盘的尺寸、物理性能和磁性能，这样就为数据处理系统之间提供了物理交换的可能性。
2一致性
当软磁盘达到GB/T13716以及GB/T13717或GB/T13718的全部要求时，该软磁盘就与GB/T13716～13718—致。
3引用标准1
采用说明：
1】将ISO8378/1中的第3章“引用标准”和第10章“参考标准”合并为本标推的第3章。国家技术监督局1992-10-04批准316
1993-06-01实施
GB/T13716—92

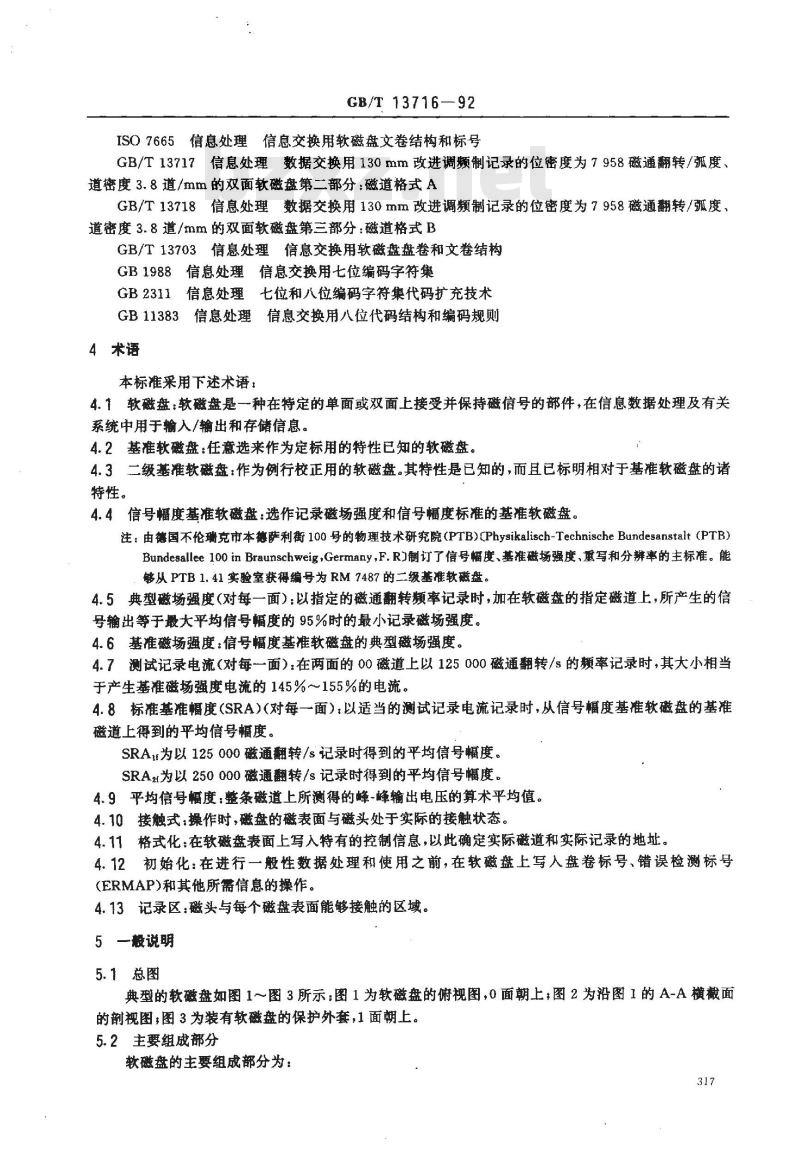

ISO7665信息处理信息交换用软磁盘文卷结构和标号GB/T13717信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/孤度、道密度3.8道/mm的双面软磁盘第二部分：磁道格式AGB/T13718信息处理数据交换用130mm改进调频制记录的位密度为7958磁通翻转/孤度，道密度3.8道/mm的双面软磁盘第三部分：磁道格式BGB/T13703信息处理信息交换用软磁盘盘卷和文卷结构GB1988信息处理信息交换用七位编码字符集GB2311信息处理七位和八位编码字符集代码扩充技术GB11383信息处理信息交换用八位代码结构和编码规则4术语
本标准采用下述术语：
4.1软磁盘：软磁盘是一种在特定的单面或双面上接受并保持磁信号的部件，在信息数据处理及有关系统中用于输入/输出和存储信息。4.2基准软磁盘：任意选来作为定标用的特性已知的软磁盘。4.3二级基准软磁盘：作为例行校正用的软磁盘。其特性是已知的,而且已标明相对于基准软磁盘的诸特性。
4.4信号幅度基准软磁盘：选作记录磁场强度和信号幅度标准的基准软磁盘。注：由德国不伦瑞克市本德萨利街100号的物理技术研究院(PTB)(Physikalisch-Technische Bundesanstalt（PTB）Bundesallee 100 in Braunschweig,Germany，F.R］制订了信号幅度、基准磁场强度，重写和分辨率的主标准。能够从 PTB 1.41 实验室获得编号为 RM 7487 的二级基准软磁盘。4.5典型磁场强度（对每一面）：以指定的磁通翻转频率记录时，加在软磁盘的指定磁道上，所产生的信号输出等于最大平均信号幅度的95%时的最小记录磁场强度。4.6基准磁场强度：信号幅度基准软磁盘的典型磁场强度。4.7测试记录电流（对每一面）：在两面的00磁道上以125000磁通翻转/s的频率记录时，其大小相当于产生基准磁场强度电流的145%~155%的电流。4.8标准基准幅度（SRA）（对每一面）：以适当的测试记录电流记录时，从信号幅度基准软磁盘的基准磁道上得到的平均信号幅度。
SRA为以125000磁通翻转/s记录时得到的平均信号幅度。SRA2为以250000磁通翻转/s记录时得到的平均信号幅度。4.9平均信号幅度：整条磁道上所测得的蜂-峰输出电压的算术平均值。4.10接触式：操作时，磁盘的磁表面与磁头处于实际的接触状态。4.11格式化：在软磁盘表面上写入特有的控制信息，以此确定实际磁道和实际记录的地址。4.12初始化：在进行一般性数据处理和使用之前，在软磁盘上写入盘卷标号、错误检测标号(ERMAP)和其他所需信息的操作。4.13记录区：磁头与每个磁盘表面能够接触的区域。5一般说明
5.1总图
典型的软磁盘如图1～图3所示：图1为软磁盘的俯视图，0面朝上：图2为沿图1的A-A横截面的剖视图，图3为装有软磁盘的保护外套，1面朝上。5.2主要组成部分

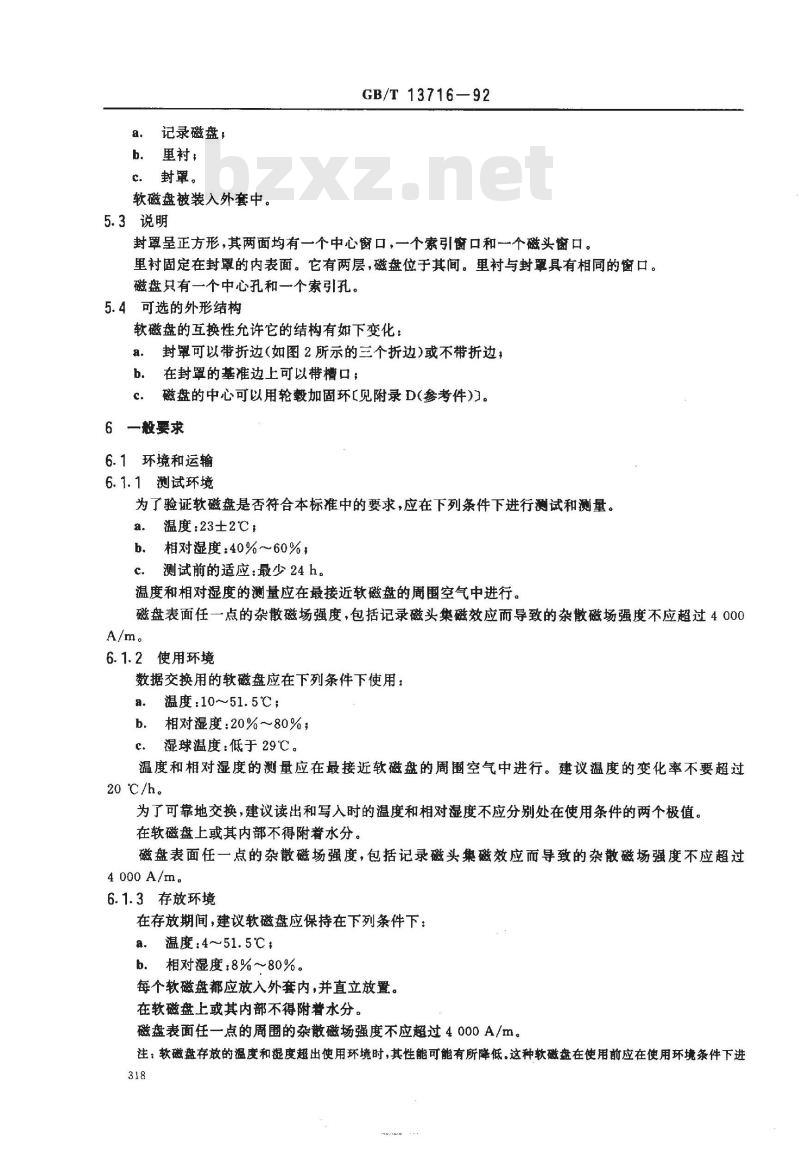

软磁盘的主要组成部分为：
a．记录磁盘，
b．里衬；
c。封罩。
软磁盘被装入外套中。
5.3说明
GB/T 13716-92
封罩呈正方形,其两面均有一个中心窗口，一个索引窗口和一个磁头窗口。里衬固定在封罩的内表面。它有两层，磁盘位于其间。里衬与封罩具有相同的窗口。磁盘只有一个中心孔和一个索引孔。5.4可选的外形结构
软磁盘的互换性允许它的结构有如下变化：a。封罩可以带折边(如图2所示的三个折边)或不带折边，b。在封罩的基准边上可以带槽口；c．磁盘的中心可以用轮毂加固环[见附录D(参考件))。6一般要求
6.1环境和运输
6.1.1测试环境
为了验证软磁盘是否符合本标准中的要求，应在下列条件下进行测试和测量。a．温度：23±2℃；
b．相对湿度：40%～60%；
c，测试前的适应：最少24 h。
温度和相对湿度的测量应在最接近软磁盘的周围空气中进行。磁盘表面任一点的杂散磁场强度，包括记录磁头集磁效应而导致的杂散磁场强度不应超过4 000A/m。
6.1.2使用环境
数据交换用的软磁盘应在下列条件下使用：温度：10~51.5℃
b， 相对湿度：20%~80%;
c．湿球温度：低于29℃。
温度和相对湿度的测量应在最接近软磁盘的周围空气中进行。建议温度的变化率不要超过20℃/h。
为了可靠地交换，建议读出和写入时的温度和相对湿度不应分别处在使用条件的两个极值。在软磁盘上或其内部不得附着水分。磁盘表面任一点的杂散磁场强度，包括记录磁头集磁效应而导致的杂散磁场强度不应超过4000A/m。
6.1.3存放环境
在存放期间，建议软磁盘应保持在下列条件下：温度：4~51.5℃，
b。 相对湿度,8%~80%。
每个软磁盘都应放入外套内，并直立放置。在软磁盘上或其内部不得附着水分。磁盘表面任一点的周围的杂散磁场强度不应超过4000A/m。注：软磁盘存放的温度和湿度超出使用环境时,其性能可能有所降低。这种软磁盘在使用前应在使用环境条件下进318
行不少于24h的适应处理。

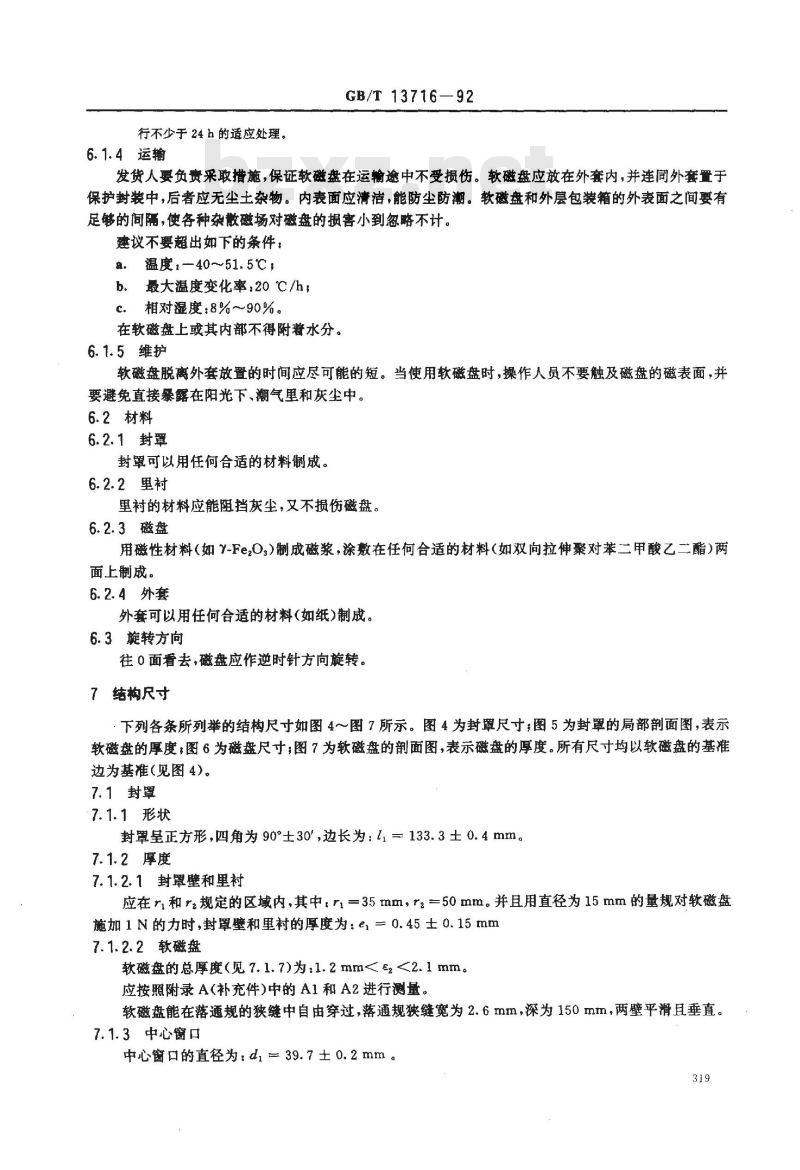

6.1.4运输
GB/T 13716—92
发货人要负责采取措施，保证软磁盘在运输途中不受损伤。软磁盘应放在外套内，并连同外套量于保护封装中，后者应无尘土杂物。内表面应清洁，能防尘防潮。软磁盘和外层包装箱的外表面之间要有足够的间隔，使各种杂散磁场对磁盘的损害小到忽略不计。建议不要超出如下的条件
温度，—40~51.5℃，
b.最大温度变化率，20℃/h；
C、 相对湿度:8%~90% 。
在软磁盘上或其内部不得附着水分。6.1.5维护
软磁盘脱离外套放置的时间应尽可能的短。当使用软磁盘时，操作人员不要触及磁盘的磁表面，并要避免直接暴露在阳光下、潮气里和灰尘中。6.2材料
6.2.1封罩
封罩可以用任何合适的材料制成。6.2.2里衬
里衬的材料应能阻挡灰尘，又不损伤磁盘。6.2.3磁盘
用磁性材料（如-Fe2O.）制成磁浆，涂敷在任何合适的材料（如双向拉伸聚对苯二甲酸乙二酯）两面上制成。
6.2.4外套
外套可以用任何合适的材料（如纸）制成。6.3旋转方向
往0面看去，磁盘应作逆时针方向旋转。7结构尺寸
下列各条所列举的结构尺寸如图4～图7所示。图4为封罩尺寸；图5为封罩的局部剖面图，表示软磁盘的厚度，图6为磁盘尺寸；图7为软磁盘的面图，表示磁盘的厚度。所有尺寸均以软磁盘的基准边为基准（见图4)。
7.1封罩
7. 1. 1 形状
封罩呈正方形，四角为90°士30°，边长为：1一133.3±0.4mm。7.1.2厚度
7.1.2.1封罩壁和里衬
应在r,和rz规定的区域内，其中：r1=35mm，r2=50mm。并且用直径为15mm的量规对软磁盘施加1N的力时，封罩壁和里衬的厚度为：e=0.45士0.15mm7.1.2.2软磁盘免费标准下载网bzxz
软磁盘的总厚度（见7.1.7)为：1.2mm<=2<2.1mm。应按照附录A（补充件）中的A1和A2进行测量。软磁盘能在落通规的狭缝中自由穿过，落通规狭缝宽为2.6mm，深为150mm，两壁平滑且垂直。7.1.3中心窗口
中心窗口的直径为：d，=39.7土0.2mm。319
GB/T 13716—92

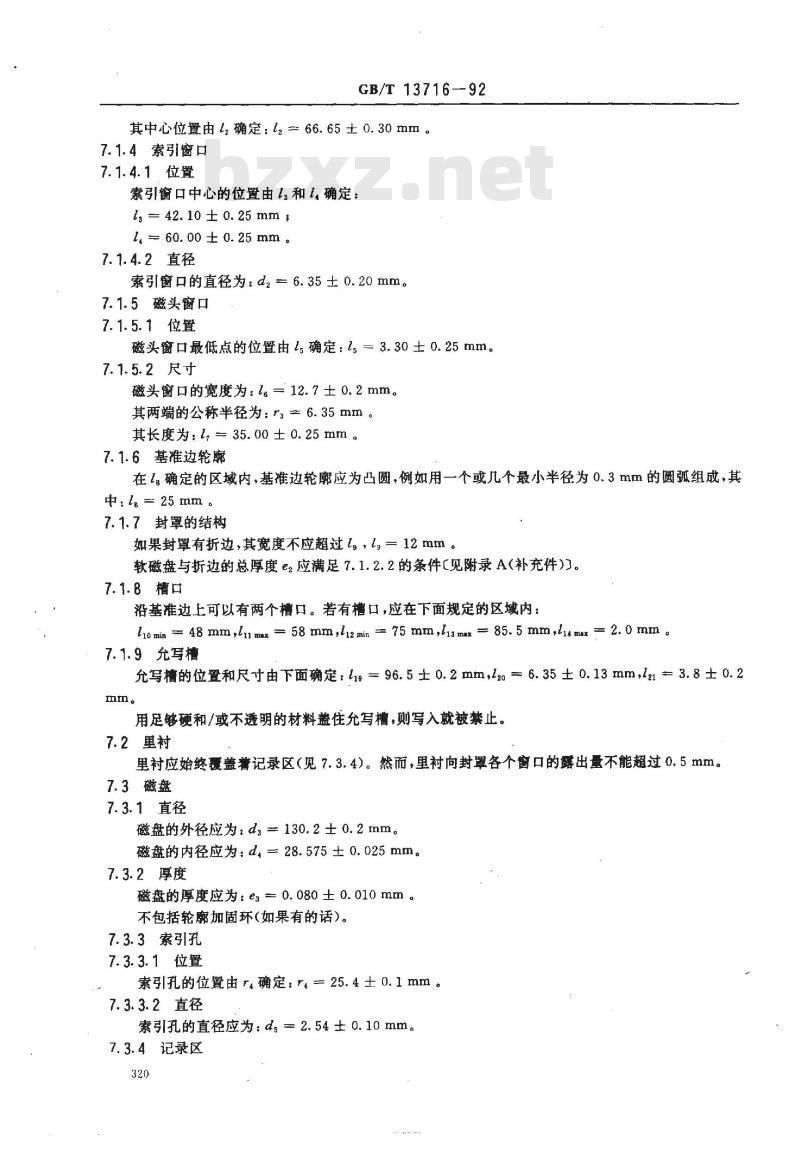

其中心位置由z，确定：zz=66.65±0.30mm。7.1.4索引窗口
7.1.4.1位置
索引窗口中心的位置由和！确定：l= 42.10±0.25mm；
l4 = 60. 00 ± 0. 25 mm 。
7.1.4.2直径
索引窗口的直径为：dz=6.35±0.20mm。7.1.5磁头窗口
7.1.5.1位置
磁头窗口最低点的位置由t确定：153.30士0.25mm。7.1.5.2尺寸
磁头窗口的宽度为：l。=12.7±0.2mm。其两端的公称半径为：r；=6.35mm。其长度为：l，=35.00±0.25mm。7.1.6基准边轮廊
在1。确定的区域内，基准边轮廓应为凸圆，例如用一个或几个最小半径为0.3mm的圆弧组成，其中： lg= 25mm 。
7.1.7封罩的结构
如果封罩有折边，其宽度不应超过1g，1，=12mm。软磁盘与折边的总厚度e应满足7.1.2.2的条件L见附录A（补充件）7。7.1.8槽口
沿基准边上可以有两个槽口。若有槽口，应在下面规定的区域内：l1o min 48 mm,l1 mx 58 mm,l12 min = 75 mm,l13 mar = 85. 5 mm,l1u max = 2. 0 mm 。7.1.9允写槽
允写槽的位置和尺寸由下面确定：11。=96.5士0.2mm，12a=6.35±0.13mm，l21=3.8±0.2mm。
用足够硬和/或不透明的材料盖住允写槽，则写入就被禁止。7.2里衬
里衬应始终覆盖著记录区（见7.3.4)。然而，里衬向封罩各个窗口的露出量不能超过0.5mm。7.3磁盘
7.3.1直径
磁盘的外径应为：d：=130.2士0.2mm。磁盘的内径应为：d，=28.575±0.025mm。7.3.2厚度
磁盘的厚度应为：es=0.080±0.010mm。不包括轮廓加固环(如果有的话）。7.3.3索引孔
7.3.3.1位置
索引孔的位置由r确定：r=25.4±0.1mm。7.3.3.2直径
索引孔的直径应为：d=2.54±0.10mm。7.3.4记录区
GB/T 13716—92
两面的记录区由rs和r。确定，其中：rsmax=31.3mm，r6min=62.5mm。7.3.5面
为便于说明，规定两个面为0面和1面。两个面如图1～图4，以及图8所示。8物理性能
8.1可燃性
制作软磁盘的材料，如果用火柴点燃，它不应在静止的二氧化碳气氛中继续燃烧。8.2磁盘的线性热膨胀系数
磁盘的热膨胀系数应为：(17±8)×10-6/K。8.3磁盘的线性湿膨胀系数
磁盘的湿膨胀系数应为：(0～~15)×10-6/%RH。8.4不透明性
8.4.1封罩的不透明性
当按照附录B（补充件）进行测量时，使用公称波长为940土10nm的发光二极管作为辐射光源，封罩的光透射率应小于1%。
8.4.2磁盘的不透明性
当按照附录B（补充件）进行测量时，使用公称波长为940士10nm的发光二极管作为辐射光源，磁盘的光透射率应小于 1%。
8.5转矩
8.5.1起动转矩
在磁头和压垫未加载到磁盘上时，起动转矩不超过0.01N·m。8.5.2运行转矩
当软磁盘以300士6r/min的旋转速度进行测试时，在表面积为280士10mm的压垫上施加0.70士0.05N的力时，压垫与磁头窗口平行，其位置由图8中的下列尺寸确定：l15= 44 mm,t1 = 55 mm,t1 7 mm,lg = 35 mm。使磁盘旋转的转矩不应超过0.03N·m。9磁性能1
注，1）读磁头上产生的每个电压脉冲的峰值能确定每个磁通翻转的位置。如果两个相邻的磁通翻转离得较远，那么这两个电压信号（一个为正，一个为负）就不会重迭，当磁通翻转之间的距离缩小时，这两个电压信号开始互相重送和抵消，结果使信号幅度削弱和电压信号峰值的位置漂移。这后一种现象称为“峰值漂移”。目前还没有有效的测量软磁盘峰值漂移的测试方法，但在继续研究著。9.1磁道几何参数
9.1.1磁道数
为了数据交换，在磁盘每面的记录区（见7.3.4)内应有80条分离的同心圆磁道。9.1.2磁道宽度
盘面上记录的磁道宽度应为0.1590士0.0063mm。磁道间的区域应予抹除。在附录C(补充件)中给出了一种测量有效磁道宽度的方法。.。9.1.3磁道位置
9.1.3.1公称位置
所有磁道中心线半径R，（mm）的公称值应使用下式计算：%×25. 4
式中：n——磁道序号，n=00～79；对0面：X=57.150mm2
对1面X=55.033mm。
GB/T 13716—92
因此，1面上的每一条磁道自0面同样磁道序号向内偏移8条磁道的位置。9.1.3.2磁道位置公差
在测试环境条件（见6.1.1）下测量时，已记录的磁道中心线相对公称位置的公差应在士0.025mm以内。
9.1.4磁道序号
磁道序号用两位十进制数字（每一面为00～79)表示。从最外磁道（00)开始向内顺序编号。9.1.5索引
索引信号仅作为同步用。索引是确定磁道开始和终止的点。在检出索引孔前缘的瞬间，索引正处在读写缝隙的正下方。
9.2功能测试
为了进行下列测试，写操作和读操作都使用同一台驱动器。应使用接触工作状态。9.2.1表面测试
两个数据面的磁性能是由下面给出的测试要求确定的。9.2.1.1测试条件
磁盘应在300士6r/min的旋转速度下测试。采用的测试频率应为：1f—125000±150磁通翻转/s，
2f=250000±250磁通翻转/s。
每种性能的测试都使用所规定的频率。此测试是在78条磁道上完成的，因为它们的位置与RM7487保证的区域是一致的（见4.4注）。9.2.1.2典型磁场强度
测试时磁盘的典型磁场强度应在基准磁场强度的士20%以内，它在两面的00磁道上使用1f的频率进行测量。
9.2.1.3平均信号幅度
当被测磁盘用测试记录电流记录，然后读出，并且与在相同条件下和同一系统上记录的信号幅度基准软磁盘进行比较，其平均信号幅度应为：用1在0面的00磁道上记录时应小于0面标准基准幅度SRA1的130%，用2f在0面的78磁道上记录时应大于0面标准基准幅度SRA2的80%；用1f在1面的00磁道上记录时应小于1面标准基准幅度SRA1的130%，用2f在1面的78磁道上记录时应大于1面标准基准幅度SRA2的80%。9.2.1.4分辨率
在每一面的78磁道上用相应面的测试记录电流记录后，其比值：2「的平均信号幅度
1子的平均信号幅度
应大于信号幅度基准软磁盘对应面相同比值的90%。9.2.1.5重写
在每一面的00磁道上先用1以规定的测试记录电流记录，然后用2f重写一周，其比值：2f重写后的1f残余平均信号幅度1f起始记录后的平均信号幅度
应小于信号幅度基准软磁盘对应面相同比值的100%。应使用选频电压表在两面上进行测试。9.2.1.6调制
调制应为：
GB/T 13716-92
最大平均值一最小平均值、
最大平均值十最小平均值
最大平均值是具有最大幅度的那一部分磁道的调幅输出电压的平均值，最小平均值是具有最小幅度的那一部分磁道的调幅输出电压的平均值。输出电压应测量蜂-峰值。应在大约2000个连续磁通翻转上取平均值。
在两面的00磁道上用1记录和在78磁道上用2记录，其调制应小于10%。9.2.2磁道质量测试
用测试记录电流，在每一面规定位置的全部可用磁道上测试。9.2.2.1漏脉冲
用规定的测试记录电流以2f写一条磁道。当测量基-蜂值时，任何读出信号小于其前面的2000个连续磁通翻转峰-峰输出电压算术平均值一半的40%即为漏脉冲。9.2.2.2胃脉冲
用规定的测试记录电流以2f写一条磁道。用等效于测试记录电流的恒定直流抹一周。当测量基-峰值时，任何读出信号，包括统计噪音和磁盘的残余信号超过被测磁道2于平均信号幅度的-半的20%即为冒脉冲。
9.2.3拒收准则
9.2.3.1缺陷磁道
连续检测时，在磁道的相同位置上检测出一个或多个漏脉冲和/或冒脉冲，该磁道即是一条缺陷磁道。连续检测的次数应由供求双方确定。9.2.3.2对磁道的要求
从供户最初得到的软磁盘应没有缺陷磁道。9.2.3.3拒收准则
不符合9.2.3.2条要求的软磁盘应予拒收。0面
中心窗口
索小窗口
图1软磁盘
记录磁盘
磁头窗口
GB/T 13716—92
图 2 A-A剖面图
图3带软磁盘的保护外套
标签区
GB/T 13716—92
图4封罩尺寸
图5 软磁盘厚度
GB/T 13716—92
磁盘尺寸
图7磁盘厚度
图8压垫区
A1最大厚度
GB/T 13716—92
附录A
软磁盘厚度的测量
（补充件）
用图A1表示的量规测量各边的最大厚度。当最大为1 N的力施加到软磁盘对面的边缘时，软磁盘至少能插入量规 15 mm。
A2最小厚度
用图A2表示的量规测量各边的最小厚度。量规长度为40mm。当施加1N的力时，软磁盘插入量规缝隙的深度小于1mm。
A3折边的度(若有折边）
用图A3所示的触板测量折边的厚度。将软磁盘放在水平面上，折边朝上。将触板放在折边上，其轴线垂直于软磁盘的边缘。对触板施加1N的力时，用千分表测量其总厚度。然后，将触板沿径向向内移到软磁盘最里面的区域，再测量厚度。两次测量值之差即为折边的厚度。IN
图A1‘测量量规
